Иногда нужно подрезать трубу под определенным углом. В статье мастер сантехник расскажет, как выполняются такие операции и какие существуют методы резки.

Приёмы резки труб под углом
Рассматривая приёмы работы – реза прямо или под углом – следует учитывать разный материал изделий, подвергаемых обработке. Так, рукава, изготовленные из полипропилена или тонкой меди , резать легче и проще, чем толстостенные стальные трубы .

Пластиковые изделия малых диаметров обрезаются под нужным углом с помощью специальных ножниц . При этом контролировать угол можно обычным транспортиром. Резка полимерных труб также производится обычной ножовкой с мелкозубчатым полотном.

Разрезать трубы из металла, в процессе монтажа, приходится очень часто. Популярный инструмент для таких случаев – так называемая болгарка . С помощью этого инструмента режут прямо и под углом.

Выясним, какие приспособления можно использовать для реза под различными углами.

Бумажное лекало для трубы

Для исполнения относительно точного реза можно применить несложную методику, где в качестве своеобразного лекала выступает обычный лист бумаги. Например, удачно подходит для создания лекала бумага принтерная формата А4.

Предварительно лист размечается под квадрат с помощью линейки. Размер диагонали квадрата должен быть равен длине окружности трубы, которую нужно отрезать. Лишние части листа обрезаются.

Далее следующие действия:

• Согнуть лист по диагонали, совместив противоположные углы;
• Полученный треугольник повернуть так, чтобы линия гипотенузы была перпендикулярна оси трубы;
• В таком положении обернуть бумагой трубную поверхность, совместив вместе крайние точки гипотенузы;
• Нанести маркером метку реза по линии любого из катетов треугольника;
• Обрезать трубу по намеченной линии.

Этим способом вполне удобно размечать и резать трубы под углом 45º в диапазоне диаметров от 32 до 63 мм. Для большего удобства разметки рекомендуется брать толстую, но мягкую бумагу. Также можно использовать паронит и похожие материалы.

Грамотно сделанные лекала для фигурного раскроя трубы позволяют с предельно высокой точностью выполнить срезы. При этом зазор между подготовленными заготовками все же не исключен. В соединении металлических труб он “закрывается” сварным швом , при соединении пластиковых деталей используется специализированный шнур для пайки.

Программы расчёта углов реза

Технология резки по лекалам позволяет получать разные углы среза. Но для формирования лекала на углы, отличные от 45º, уже потребуется выполнять математические расчёты и по расчётным данным вырезать шаблон из бумаги или подобных материалов.

Лекало для резки трубы под 45 градусов. Резка трубы под сорок пять градусов или другим углом

При различных работах домашние мастера иногда сталкиваются с необходимостью разметки и резки труб под сорок пять градусов.

Существует большое количество приспособлений промышленного производства для резки труб под разными углами, но стоимость таких устройств достаточно высока. В статье будут рассмотрены способы разметки труб под рез в 45 градусов в домашних условиях, без использования дорогостоящих приспособлений.

Разметка и резка профильной трубы

Разметка профильной трубы с первого взгляда представляется достаточно простым делом. Однако, скругленные углы при ручной разметке будут давать серьезную погрешность. По этой причине, удобнее будет сделать простейшее приспособление для разметки профильной трубы. Резка трубы из метала под 45° при использовании этого приспособления упрощается в разы.

Приспособление для резки труб под сорок пять градусов представляет собой отрезок п-образного стального профиля, отрезанный под углом в 45 градусов. Размеры профиля подбираются таким образом, чтобы в него свободно помещалась размечаемая труба. Для изготовления данного приспособления понадобятся следующие инструменты:

• Угломер;
• Чертилка по металлу;
• Угловая шлиф-машина (болгарка);
• Отрезной диск;
• Напильник.

Изготавливается такое приспособление для резки труб достаточно просто. Его удобно использовать для нарезки большого количества труб, например для сварки каркаса ворот из профнастила .

Из профиля вырезается заготовка длиной порядка 20-30 сантиметров. С помощью угломера на одном из торцов отрезка размечается угол в 45 градусов. После разметки, с помощью болгарки профиль разрезается. На полученном шаблоне необходимо проконтролировать точность угла. При необходимости шаблон дорабатывается напильником.

Резка трубы под сорок пять градусов с помощью такого шаблона существенно упрощается. Заготовку трубы вкладывают в шаблон и размечают с помощью чертилки. При разметке необходимо проконтролировать длину заготовки. После этого труба разрезается по нанесенным меткам с помощью болгарки.

Труба надрезается по диагональным линиям с двух сторон, после чего прорезаются прямые линии разметки. Такое приспособление для резки труб под углом существенно экономит время и деньги.

Разметка и резка труб под углом круглого сечения

Когда необходимо разрезать круглую трубу под углом в 45 градусов, приспособление, рассмотренное выше, может не подойти. Резка трубы под 45 градусов в этом случае производится по бумажным лекалам, обернутым вокруг заготовки. Лекало для разметки можно скачать тут .

Такие лекала распечатываются из специальных компьютерных программ. Также в интернете можно найти и распечатать уже готовые лекала под наиболее распространенные типоразмеры труб. Какой бы способ резки труб не был выбран, необходимо следить за точностью нанесения разметки. От этого зависит точность реза.

В крупных заготовительных мастерских разметку и резку труб производят на разметочно-отрезном агрегате, который позволяет получать детали трубопроводов с допуском ± 1 мм.

В небольших заготовительных мастерских и на монтажной площадке разметку труб производят на разметочных стеллажах, применяя обычный разметочный и измерительный инструмент: линейки, рулетки, чертилки, шаблоны и др.

Разметка трубы заключается в определении ее заготовительной длины и нанесении необходимых осей. Разметив трубу для резки, на ней намечают начала всех изгибов, отверстия для врезки отборов и тройников.

Для изготовления гнутого отвода и определения длины заготовки должны быть известны радиус (R) и угол (а) загиба трубы, длина свободных концов или длина прямого участка между отводами. Длину заготовки (рис. 1) определяют по формуле

Где L_Общ– длина заготовки, м;

L= π/180*αR – длина изогнутом части, м;

L₁= L – S – длина прямого участка, м;

L₂= L₁-S‑длина второго прямого участка, м; .

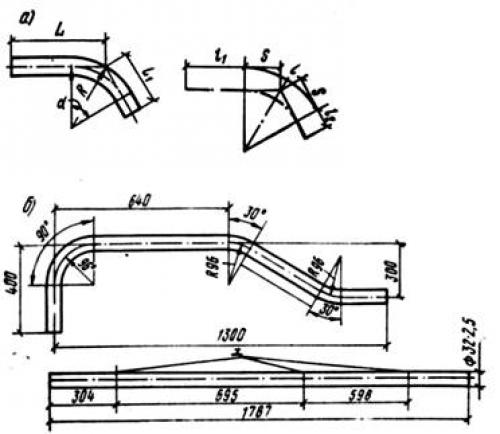

Рисунок 1. Разметка трубы для изгиба

• а – разметка отвода;
• б – участок трубопровода.

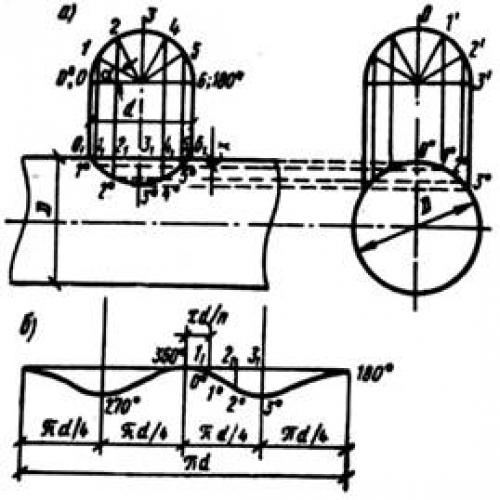

При пересечении двух труб тройник реза намечают по приспособлению, которое изготавливают на листе плотной бумаги. Вначале вычерчивают в двух проекциях и в натуральную величину пересечение двух труб, как показано на рис. 2. На врезаемой части трубы строят полуокружность, которую обычно делят на шесть частей (точки 1, 2, 3, 4, 5, 6). Через эти точки проводят прямые параллельные оси трубы. На второй проекции делают аналогичные построения, прямые проводят до пересечения с контуром трубы, в которую нужно сделать врезку (точки 0, 1, 2, 3). Проводя из этих точек параллельные прямые, как показано на рисунке, получим точки 0l, 1l, 2l, 3l, 4l, 5l, 6l.

Рис. 5. Разметка пересечения двух труб

• а – построена для изготовления шаблона;
• б – шаблон.

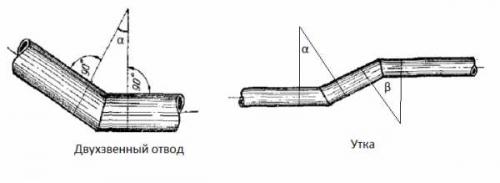

Как отрезать трубу под углом 22 5 градусов. Резка под 45 градусов

Одним из частных примеров подобной ситуации является необходимость отрезать металлическую трубу под углом в 45 градусов. Такая резка материала часто требуется при прокладке водопроводных коммуникаций или систем отопления. В этом случае приходится иметь дело со стальными трубами.

Для этих целей обычно применяются привычные трубы цилиндрического сечения. Если же речь идёт о монтаже каких-то металлоконструкций, то чаще применяются профильные трубы прямоугольного или квадратного сечения.

Основная проблема здесь состоит в том, что для того чтобы соединяемые элементы совпадали, разрез должен быть максимально ровным, а значит особенно пристальное внимание следует уделить разметке материала.

В случае, когда требуется резка под углом, в качестве разметочного шаблона можно использовать простой квадратный лист бумаги. Его необходимо сложить строго по диагонали, после чего обернуть шаблоном трубу.

При этом необходимо тщательно следить за тем, чтобы сторона листа, которая располагается ближе к торцу трубы, был перпендикулярен её центральной оси. Далее с помощью разметочного материала наносится ряд пунктирных линий и после того, как разметка будет выполнена по всей окружности шаблон можно убрать.

Если же предстоит резка профильной трубы, то здесь целесообразно изготовление специального шаблона из такой же трубы, но большего сечения. При этом использовать измерительные приспособления придётся только один раз. Для нанесения разметки потребуется использовать транспортир или строительный угольник.

После отпиливания шаблона, трубы, подлежащие разрезанию можно просто вставить в него и разметить. Такой подход позволит значительно сэкономить время работ и резать профильную трубу под 45 градусов будет удобно.

Что касается того, чем пользоваться при проведении работ, то здесь стоит выбирать наиболее подходящий и привычный. Это может быть и простая ножовка по металлу, и болгарка с установленным отрезным диском.
