Техника и основы сварки инвертором для начинающих. Готовимся, приобретаем, запасаемся

Техника и основы сварки инвертором для начинающих. Готовимся, приобретаем, запасаемся

Самое главное – знать, что все получится на отлично, ведь технология сварки инвертором очень проста в освоении и использовании, здесь не особо нужны опыт и мастерство.

Техника безопасности

Любое сварочное дело, включая инвертор , напрямую связано с электрически током.

А это означает, что без знания и выполнения правил техники безопасности, как варить сварочным инвертором, вам не стоит начинать, это даже не обсуждается.

Эти правила просты и бесхитростны:

• Нужно проверять кабели на целостность и исправность перед подсоединением к инвертору. Важно запомнить: кабель обратный с прищепкой идет к минусовому полюсу. Кабель, где есть электродержатель, крепим к плюсовому разъему.
• После визуальной проверки установить ручку с регулятором силы тока на минимальное значение. Затем подключаем аппарат к сети. Слушаем работу включившегося вентилятора: если шум ровный и без треска, все в порядке.
• Теперь учтем немалый вес металла, с которым вам придется работать.

Спецодежда

Сварка инвертором.

Прежде всего нужно учитывать действие высокой температуры и иметь следующие предметы:

• маску сварщика со специальными светофильтрами;
• защитные перчатки или краги;
• костюм из защитной ткани;
• обувь на подошве из резины;
• при необходимости респиратор, если сварка пойдет в замкнутой комнате без проветривания.

Что нужно для сварки полуавтоматом. Устройство полуавтомата

Чтобы лучше понять, как сваривать полуавтоматом, необходимо изучить его устройство.

Основные составные части аппарата:

1. Корпус.
2. Источник питания.
3. Блок управления.
4. Горелка.
5. Бобина с проволокой.
6. Механизм подачи проволоки.
7. Кабель, с помощью которого происходит подсоединение к "массе".
8. Шланг, предназначенный для подачи газа.
9. Инертный газ в емкости.

Источниками питания для полуавтоматических аппаратов, работающих, как правило, на постоянном токе, применяют инверторы или выпрямители. Предпочтительными являются инверторы, но стоимость их гораздо выше.

Сварочный рукав - это шланг, с помощью которого на место проведения работы подаются газ, проволока и жидкость для охлаждения. Один его конец подсоединен к аппарату, а второй - к газовой горелке. Внутри сварочного рукава по центру располагается узел, с помощью которого подается проволока. Охлаждающая жидкость имеется только в некоторых моделях. Чем длиннее шланг, тем больше возможность сварки в местах, доступ куда затруднен. Для подключения шланга используется унифицированный разъем по евро стандарту.

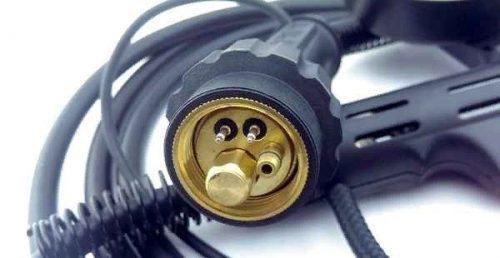

Большой штуцер в центре служит для выхода проволоки. Маленький рядом - для подачи газа. Два контакта вверху необходимы для того, чтобы переключать режимы. Внизу подключены провода, с помощью которых подается ток.

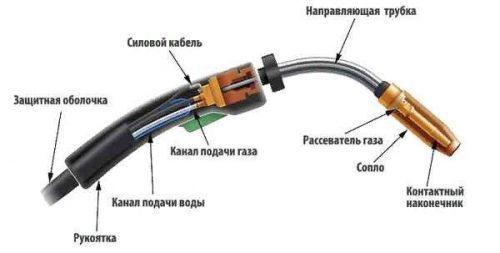

К шлангу подсоединена горелка, куда и выводятся все провода, а также трубки. Главные составляющие горелки - рукоятка и выходящая из нее направляющая трубка.

На рукоятке имеется переключатель режимов. На трубке закреплены рассеиватель газа, контактный наконечник, сопло. Контактный наконечник является сменной деталью, поскольку он бывает разным при каждом диаметре проволоки. Сопло зависит от размеров наконечника.

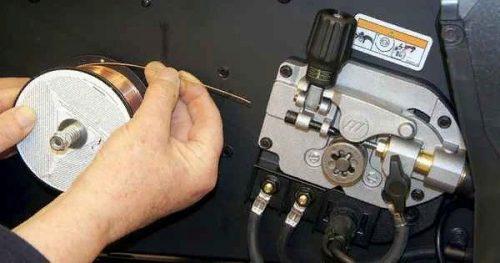

Проволока для сварки намотана на катушку, которая может иметь различные размеры. Устройство, подающее проволоку, включает в себя механизм с роликовой подачей. На роликах сделаны канавки для разных диаметров проволоки. Роль электродвигателя - осуществление вращения. Регулирование натяжения проволоки осуществляется вручную.

Ролики используются для порошковых проволок. Их может быть два или четыре. Вот, в основном, все, что нужно для полуавтоматической сварки.

Как варить инвертором. Конструкция и преимущества инверторных сварочных аппаратов

Большая популярность инверторного оборудования у домашних мастеров объясняется тем, что с помощью таких компактных аппаратов, отличающихся также и небольшим весом, можно выполнять качественные, надежные и аккуратные сварные соединения, даже не имея высокой квалификации.

Конструкция любого сварочного инвертора состоит из таких элементов, как:

• блок питания с выпрямительным блоком и фильтром;
• инверторный блок, преобразующий постоянный ток в высокочастотный переменный;
• трансформатор для понижения величины напряжения высокочастотного тока;
• силовой выпрямитель, предназначенный для получения постоянного тока на выходе устройства;
• электронный блок, выполняющий функции управления устройством.

Органы управления и конструктивные элементы сварочного инвертора на примере аппарата Fubag

Инновационные технологии, реализованные в конструкции инверторов, позволяют без особых проблем получать качественные сварные соединения. Такие аппараты из-за своей компактности не занимают много места, а благодаря легкому весу (5–15 кг) их без особого труда можно перемещать куда угодно.

Если научиться правильно работать на инверторном сварочном аппарате , с его помощью можно варить любые конструкции из металла. В комплект к каждому новому инвертору прикладывается инструкция, из которой собственник оборудования может почерпнуть много полезных сведений: как правильно подключить устройство, какой электрод выбрать для того, чтобы варить изделия из того или иного металла и др.

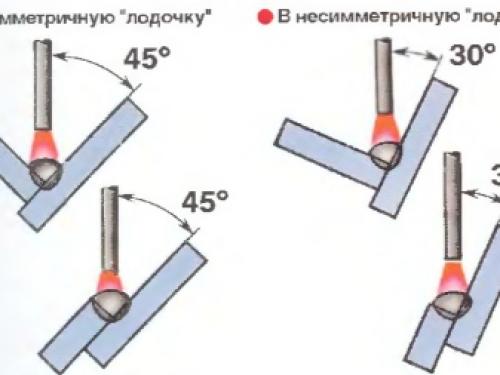

Схемы движения электрода в зависимости от типа шва (нажмите для увеличения)

Однако нередко в руки домашнего мастера попадает инверторный аппарат, инструкция на который не переведена на русский язык или вообще отсутствует. Очень важно научиться правильно работать на таком инверторе , потому что при действиях наугад будет сложно качественно варить металл. Кроме того, можно столкнуться с выходом оборудования из строя.

Хитрости сварки инвертором. Что такое сварочный инвертор

Уже с момента появления в продаже инверторных аппаратов сварщики, в том числе и начинающие получили возможность существенно упростить сварочный процесс.

Сварка металла инвертором - это прогрессивный скачок в электросварке. Если представить выпускавшиеся раньше тяжеловесные сварочные трансформаторы и неподъемные выпрямители, то вес и габариты инвертора существенно меньше. Это не только делает аппарат удобным в применении, но еще в разы повышает производительность работ.

В настоящее время сварочный инвертор считается самым современным и уверенно вытесняет на вторые позиции традиционные выпрямители, генераторы и трансформаторы. Если даже ранее вы никогда не работали с подобным оборудованием, достаточно пройти уроки по сварке инвертором для начинающих и без особых затруднений овладеть технологией сваривания.

Конструктивные особенности

Существуют разные модели инверторов, представленные разными производителями. Вне зависимости от марки аппарата, конструкция любого состоит из:

• блока питания, оснащенного фильтром и выпрямительным устройством;
• инверторного блока, который постоянный ток преобразовывает в переменный высокочастотный;
• трансформатора, понижающего напряжение тока;
• силового выпрямителя, отвечающего за получение на выходе из аппарата постоянного тока;
• электронного блока, обеспечивающего управление агрегатом.

Реализованные в конструкции оборудования инновационные решения позволяют создавать качественные соединительные швы с отменными прочностными показателями. Небольшой вес (5-15 кг) и компактность позволяют с легкостью перемещать аппараты из одного места в другое.

При покупке оборудования в комплекте всегда присутствует инструкция, по которой несложно научиться как правильно варить сварочным инвертором, как подключать агрегат, какие электроды использовать в зависимости от типа свариваемого металла и другие нюансы.

Как варить сваркой новичку. Виды электросварки

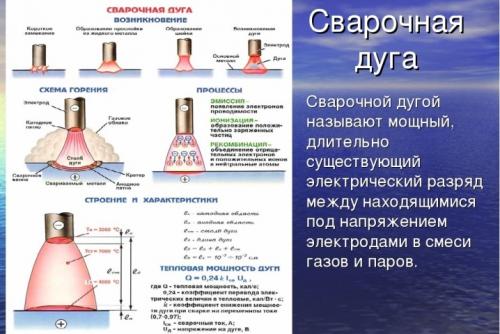

Все виды электросварки заключаются в возбуждении электрической дуги между двумя концами разной полярности. При этом выделяется температура до 5000 градусов, которая плавит основной металл и присадочный, образуя сварное соединение.

Электросварку можно выполнять сварочным трансформатором. У него простейшая конструкция из первичной и вторичной обмотки, за счет которых напряжение понижается до безопасных значений, а сила тока возрастает. Трансформаторы варят переменным током, сильно гудят, дуга трещит и плюется. Шов может получиться неравномерным по ширине, высоте, глубине провара. При работе трансформатором нередко просаживается напряжение во всей сети, чем можно вызвать негодование соседей.

Электросварка при помощи инвертора выполняется на постоянном токе, у которого предварительно была повышена частота (еще на стадии переменного), а затем ток был выпрямлен. Это обеспечивает:

мягкое горение дуги с характерным шипением;

сниженное количество брызг;

равномерный шов по высоте и ширине;

одинаковое проплавление.

Инверторы компактнее по размерам чем трансформаторы и меньше садят сеть. Есть модели на 220 и 380 V. Новичку лучше начинать варить инвертором РДС (ручной дуговой сварки). Такие аппараты еще называются инверторы ММА. Хороший выбор оборудования под разные задачи можно посмотреть в разделе - Аппараты ручной дуговой сварки (MMA) .

Сварка полуавтоматом или вольфрамовым электродом тоже построена на плавлении металла электрической дугой, но тут задействуются другие способы защиты сварочной ванны и методы передачи присадочного металла.

Источник: https://baget-bez-stusla.aystroika.info/novosti/kak-varit-svarkoy-elektrodami-dlya-nachinayushchih-sekrety-svarki-elektrodom

Сварка для начинающих. Основные правила

Лучший способ освоить сварку для начинающих – записаться на профессиональные курсы либо просто пойти в подмастерья: попросить мастера взять себя в помощники. Активное наблюдение за процессом с комментариями специалиста быстрее поможет научиться основам сварки. Но если обе вышеописанные возможности не являются доступными, есть другой вариант – даже теоретические азы полезны для новичков. Сначала теория, общее понимание процесса, а потом можно и практиковаться.

Электросварка – метод, при котором для нагрева и дальнейшего расплавления металлов применяют электродугу.

Термические показатели электродуги способны достичь 7000 градусов, что превысит температуру плавления большей части металлов. Процесс сварки происходит следующим образом:

• чтобы электродуга поддерживалась и работала, ток подают от агрегата к электроду;
• электродный стержень, касающийся основания варки, вызывает прохождение сварочного тока;
• под действием такого тока и формируемой дуги электрод и в дополнении к нему металлокромки элементов действия будут плавиться;
• из данного расплава выходит сварочная ванна, в ней расплавленный электрод смешивается с базовым металлом;
• на ванне появляется плавленый шлак, образующий пленку защиты;
• когда дуга отключается, металл постепенно остывает, так получается шов с окалиной, когда материал остынет полностью, окалину счищают.

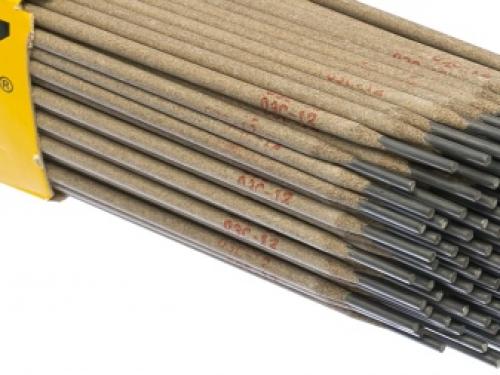

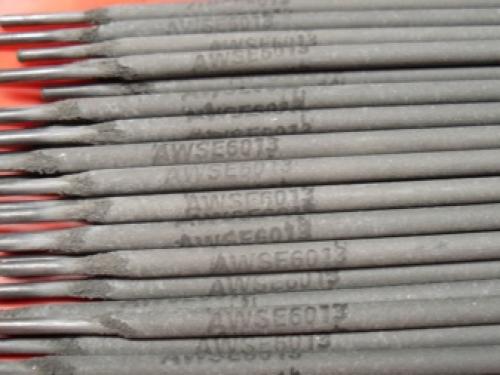

Для этого процесса используют плавящиеся и неплавящиеся электроды. Если это плавящийся электрод, то сварочный шов образуется за счет введения в расплав присадочной проволоки. Если электрод неплавящийся, ничего такого не потребуется. Чтобы образовать и поддержать в рабочем состоянии электродугу, пользуются спецоборудованием. Это сварочный агрегат.

Сварка мма для начинающих. Подготовка к сварке

Подготовка деталей к сварке, что нужно и как правильно делать

Подготовка деталей к сварке подразумевает проведение ряд работ связанных с составлением плана действий и обработкой металла. Опытный сварщик знает, что половина будущего успеха, а может быть и больше, зависит именно от подготовительных работ. Вы можете час подготавливать металл к сварке, а варить всего 5-10 минут, но именно от этого и будет зависеть качество сварочных работ.

В данной статьемы не будем углубляться в ряд технических терминов и сложных слов. Наоборот, постараемся как можно доступней объяснить начинающим сварщикам, как нужно действовать при подготовке к сварке, чтобы получить шов высочайшего качества.

Без плана в сварке никуда

План — плану рознь, нужно чтобы планне вставлял, а описывал проект, поскольку только так можно избежать появления различных дефектов и ошибок во время сварки. Именно по этим причинам не стоит отказываться от составления плана, поскольку он помогает выявить ряд сварочных проблем в дальнейшем.

Без плана в сварке никуда

При составлении плана рекомендуется задать себе следующие вопросы:

• Что понадобится для осуществления сварочного процесса? Следует также задуматься о том, что выбранный режим сварки , ровно, как и технология, влияет на сам процесс подготовки. Например, если используется газовая сварка, то подготовка металла в плане его зачистки и обработки требуется более тщательная, чем при MMA сварке, где можно варить электродом даже сильно ржавый металл.
• Второе, какие требования предъявляются к самим свариваемым изделиям. На этой основе составляется список расходных материалов, которые понадобятся для выполнения сварочных работ в дальнейшем.

Подогнать заготовки и снять фаску

В общем, на данном этапе следует максимально подготовиться, создать план и схему конструкции, разобраться,. Работа эта серьёзная, как и сама подготовка металла к сварке.

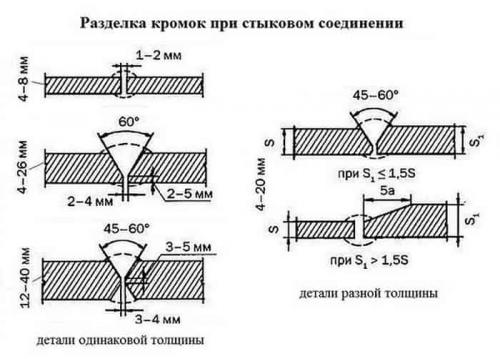

Подогнать заготовки и снять фаску

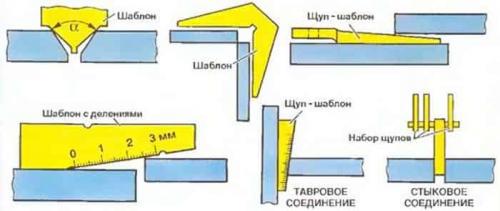

После составления плана сварки можно браться за непосредственную подготовку свариваемого металла. Для этого заготовки обрезаются по размерам, зачищаются, а с их краёв снимается фаска. Снятие фаски поможет получить более красивый и прочный сварочный шов, углубить корень и, вообще, добиться лучших результатов.

Подогнать заготовки и снять фаску

Также не стоит забывать про очистку металла от ржавчины, слоя лакокрасочных материалов, следов битума, жирных пятен и т. д. Грязь и ржавчина на поверхности металла, только мешают сварке, они затрудняют розжиг электрода, приводят к ухудшению внешнего вида сварного соединения.

Фиксация и сварка заготовок

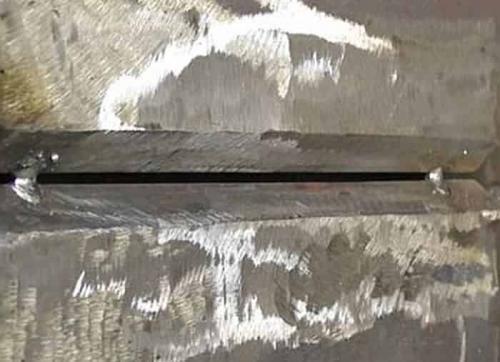

На заключительном этапе свариваемые заготовки фиксируют при помощи струбцин,и подобным им приспособлениям, которые упрощают сам процесс крепления. После фиксации элементов останется лишь заварить стыки, используя для этих целей выбранный режим сварки.

Фиксация и сварка заготовок

Напомним, что в MMA сварке постоянным током можно варить в двух режимах полярности — обратной и прямой. Выбор той или иной полярности в сварке зависит от множества нюансов, например, от типа и состава металла, его толщины или марки применяемых электродов.

О том,в сварке вы можете прочитать в соответствующих материалах сайта.

Источник: https://baget-bez-stusla.aystroika.info/stati/osobennosti-invertornoy-svarki-dlya-nachinayushchih-kak-vybrat-svarochnyy-invertor

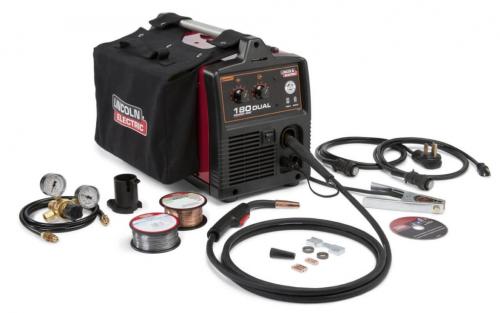

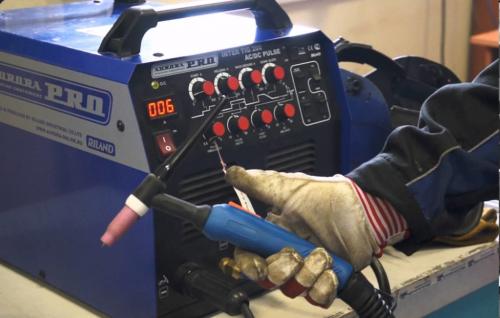

Сварочный инвертор для начинающих. Как и какой сварочный аппарат выбрать новичку

Наличие сварочного аппарат значительно упрощает жизнь: ремонт кровати, проварка машины, изготовление верстаков. Сейчас его купить может каждый, а научиться варить по инструкциям в Ютубе не составит труда.

Ниже вы узнаете, как правильно выбрать сварочный аппарат для начинающего, а также рейтинг лучших моделей.

На что обратить внимание

По сути, чаша выбора держится всего на «2 слонах»: рекомендуемые характеристики и тип аппарата. Именно на это необходимо сосредоточить внимание.

Тип аппарата

Как выбрать сварочный аппарат для дома? Полуавтомат, TIG, аргонно-дуговая сварка, трансформатор – это для профессионалов. Они очень дорогие и весьма сложные в освоении.

Сварочный аппарат инверторного типа намного проще и дешевле.

Да, понадобится научиться варить аккуратные, тонкие швы, но расходники дешевые, а работает инвертор на электричестве. Можно тренироваться долго, без перерывов.
