Стандартные дымоходы для печей из кирпича. Какие бывают кирпичные дымоходы?

, конструкции печи, а также от того, сколько отопительных приборов будет подключено к трубе. Так, различают три основных разновидности дымоотводных кирпичных труб: это насадные, коренные и стенные.

. Наиболее широко применяемыми конструкциями являются насадные трубы. Они хороши уж тем, что компактны и совершенно не занимают дополнительной площади в помещении, а просто являются вертикальным продолжением печи.

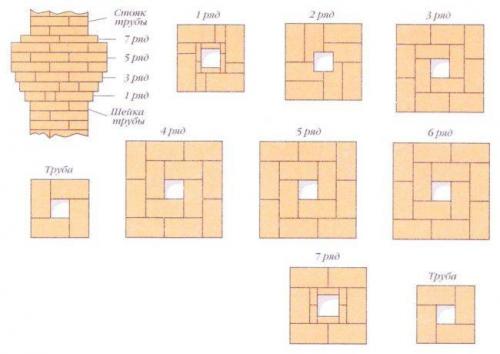

Насадной дымоход – это, по сути, продолжение печи вверх. Очень часто порядовки печи включают сразу и схему выкладки начального участка трубы

Возводятся они сверху последнего, перекрывающего печь кирпичного ряда, вокруг оставленного отверстия. Затем труба пропускается через чердачное перекрытие, чердак, стропильную систему и поднимается над крышей.

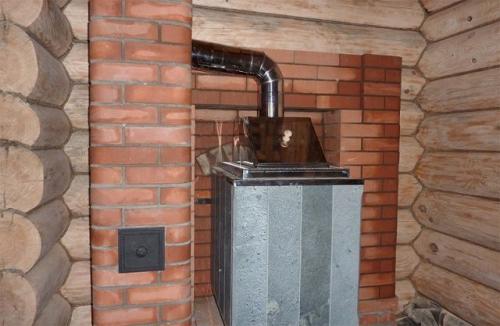

Коренные дымоходы . Этот тип трубы устанавливается в тех случаях, когда к ней планируется подключить металлическую печь, или же несколько отопительных приборов, расположенных на одном или даже нескольких этажах.

Коренной дымоход позволяет провести подключение к нему металлических печей. А также нескольких отопительных приборов, расположенных на разных уровнях здания.

Кроме металлических, к такой трубе могут быть подсоединены и кирпичные печи. Особенно удобен этот тип дымохода, в том случае, если в доме необходимо возвести две печи в соседних помещениях. Например, для кухни нужна печь с варочной плитой, а для соседней комнаты – только отопительная. Чтобы не выкладывать для каждой из них отдельную трубу, между помещениями выстраивается коренной дымоход, к которому и подключаются оба отопительных прибора. К трубе этого типа может быть подсоединено не только две, но и три — четыре печи, расположенные на разных этажах дома. В любом случае, необходимо очень точно рассчитать размер внутреннего канала дымохода, иначе может не обеспечиться нормальная тяга при одновременной работе нескольких приборов. Ответом на вопрос, почемумогут быть различные.

Стенные дымоходы выстраиваются около капитальных (внешних или внутренних) стен или же встраиваются в них. Они могут быть использованы, точно так же, как и коренные, для подключения нескольких печей, расположенных на разных этажах здания.

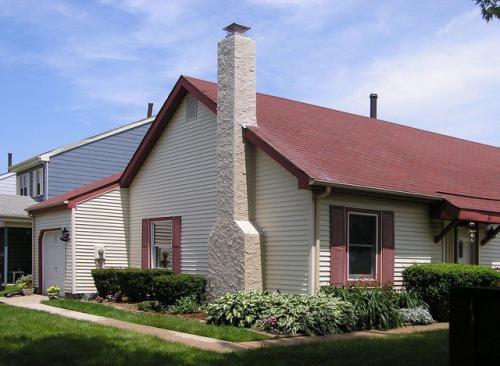

Стенной дымоход, смонтированный по внешней поверхности наружной стены дома.

Удобство этой конструкции заключается в том, что она находится как бы вне жилых помещений, не занимая их площади. Например, на первом этаже дома может быть построен и подключен к стенному дымоходу камин (там труба будет по принципу строения больше похожа на насадную), а на втором этаже врезан дымоотводящий патрубок металлической печи (у же как в варианте с коренной требой).

Недостатками этого варианта дымохода является немалая затратность проекта и трудоемкость выполнения работ. Во-первых, для возведения этой конструкции потребуется намного больше строительного материала. Во-вторых, дымоход, если он частично окажется на улице, требует серьезных утеплительных мероприятий, иначе в зимний период, при перепадах температур, во внутренних каналах будет образовываться конденсат, который значительно снизит эффективность работы отопительного прибора. Поэтому, если выбирается этот вариант дымохода, то благоразумнее будет все же пожертвовать площадью внутри помещений и вывести трубу по внутренней стене дома.

Дымоход для кирпичной печи. Из чего должна быть сделана печная труба, какие материалы запрещено использовать?

Главное требование к материалу изготовления печных труб дымоходов – это термостойкость. Минимальный порог пожаробезопасности материала печных труб определен на уровне 30 минут и 1000 градусов. В постоянном режиме работы материал трубы должен без ущерба выдерживать температуру в 500 градусов, так как температура продуктов сгорания редко опускается ниже 300 градусов.

Запас в 200 градусов связан с тем, что сажа, накапливающаяся в трубах имеет тенденцию к самовозгоранию.

Жесткие требования предъявляются и к теплопроводности. Температура наружного слоя труб дымоходов не должна превышать 90 градусов, а в местах сопряжения с легковосламеняющимися конструкциями – не выше 65 градусов.

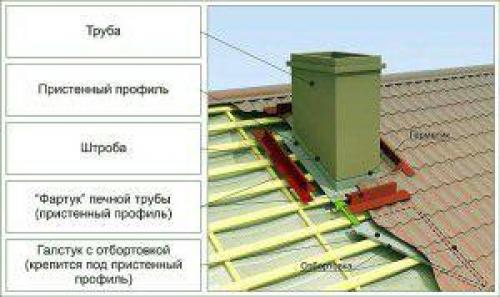

устройство трубы на крыше

Особо отметим, что материалы сгорания имеют агрессивный химический состав и материал, из которого изготовлены трубы печных дымоходов должен эффективно выдерживать неблагоприятную химическую среду. Кроме того, часть трубы, выходящая за пределы помещения подвергается воздействию климатических условий и должна не разрушаться вследствие температурных перепадов.

Традиционным материалом изготовления печных труб является огнеупорный кирпич. Он практически идеально соответствует всем требованиям, предъявляемым к материалам печных труб. Однако строительство печных труб дымоходов из кирпича требует определенных навыков.

Кроме того, кирпич нужно индивидуально подбирать для каждого отопительного устройства. Так в печах температура продуктов сгорания держится обычно на уровне 250 градусов, а вот в каминах, в условиях воздействия прямого огня может достигать 400 градусов. Таким образом стенки кирпичной трубы для камина рекомендуется выполнять из шамотного кирпича, закладывая толщину стенок более 15 сантиметров с швами в 5 мм. Это существенно увеличивает стоимость изготовления труб дымоходов для каминов, а также требования, предъявляемые к прочностным характеристикам фундаментов под камином.

Кладка дымохода из кирпича. Как сделать дымоход из кирпича: устройство, размеры, кладка своими руками

Эффективность и безопасность отопительного оборудования – печи и котла, – принцип действия которого основан на сжигании топлива, определяется состоянием и техническими параметрами дымохода. Самой востребованной и надежной конструкцией для частных домовладений и бань является кирпичный дымоход. Он отличается привлекательным внешним видом, хорошей тягой и простотой эксплуатации.

Качественное возведение дымохода предусматривает строгое соблюдение всех этапов технологического процесса, который связан с кирпичной кладкой.

Общие правила строительства кирпичных дымоходов

При строительстве дымоходной конструкции для частного дома важно учитывать ряд основных правил:

Монтаж элементов дымохода начинается снизу вверх.
Внутренняя труба устанавливается в предыдущий элемент конструкции, а наружная часть – насаживается сверху. Это обеспечивает защиту от образования конденсата на утеплительном слое, который расположен во внутренней части контура.
Для фиксации дымоходной трубы с тройными и отводными элементами применяются хомутные соединители.
Соединительные участки не должны располагаться на уровне перекрытий или кровельного пирога.
Тройник монтируется на кронштейн-опору.
Каждые 200 см дымоходной трубы фиксируются в стене при помощи надежных креплений.
При фиксации трубы к стеновой поверхности не должно образовываться прогибов или деформаций дымоотвода. Это приведет к снижению тяги в готовой системе.
Дымовой канал не должен соприкасаться с основными коммуникациями: электрической проводкой, трубой для подачи газа, водяными трубами, вентиляцией.
При выводе дымохода через перекрытия и кровлю необходимо выполнить небольшой отступ на 15 см для теплоизолированных труб и на 30 см – для неутепленных труб.
Следует избегать создания горизонтальных участков дымоотводной системы, длина которых превышает 100 см.

Размер дымохода из кирпича. Выбор кирпича

В большинстве ситуаций строительным сырьём для сооружения дымовой трубы становится обычный кирпич красного цвета. Но поскольку бытует мнение, что простой материал не выдержит высокой температуры, некоторые выкладывают дымоход из огнеупорных кирпичей, цена которых значительно выше.

Строители утверждают, что применение огнеупорного кирпича оправдано в тех случаях, когда нужно построить надсадную дымовую трубу. На неё будут воздействовать газы с самой высокой температурой.

Миф о том, что обычный красный кирпич не подходит для строительства печи, может быть развенчан. Обычным кирпичам ничего не угрожает даже при температуре выше 800˚C. А внутри дымохода не бывает настолько жарко.

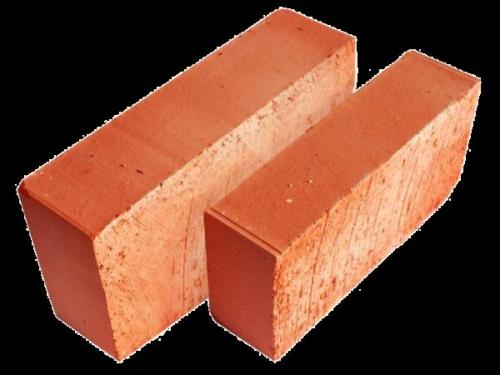

Красный кирпич активно используется для сооружения дымоходов, так как он устойчив к воздействию высоких температур

Простые кирпичи не станут поводом для расстройства, если серьёзно отнестись к их выбору. Стоит брать только материал с гладкими боковыми стенками. Кирпичи с неровной поверхностью сделают внутреннее пространство дымохода ещё более шероховатым, что приведёт к значительному загрязнению трубы продуктами сгорания.

Неровности, которые появляются на кирпичах в процессе кладки и создания швов, необходимо устранять смоченной водой губкой.

Для сооружения дымовой трубы однозначно не подходит силикатный кирпич. Это строительное сырьё, будучи нагретым, выбрасывает в окружающую среду токсины, отчего может быть использовать исключительно для отделки дома с наружной стороны.

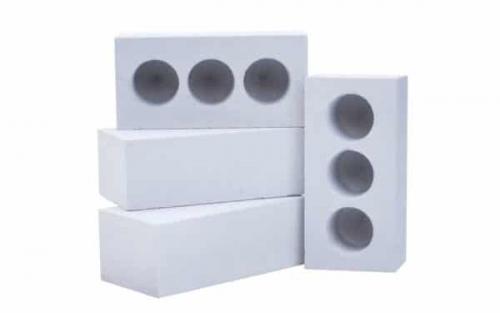

Силикатный кирпич никогда не применяется для строительства дымоходов, потому что он выделяет вредные вещества при нагревании

Во время покупки кирпичей важно рассмотреть края на нескольких экземплярах. Они должны быть совершенно ровными. Хороший кирпич — тот, что отличается идеальной формой параллелепипеда, достаточной прочностью и равномерностью обжига.

Кладку дымохода лучше выполнять из кирпичей размером 25х12х6,5 см.

Источник: https://baget-bez-stusla.aystroika.info/stati/razmer-truby-dlya-russkoy-pechi-truba-kirpichnoy-pechi

Дымоход из кирпича для твердотопливного котла. Что потребуется для строительства дымохода

Что бы сделать качественный дымоход для твердотопливного котла, следует обладать, или приобрести набор инструментов, необходимых для непосредственного возведения кирпичного дымохода.

В первую очередь потребуется рулетка и уровень, с помощью которых можно произвести первичные замеры, а также проверить правильность (горизонт и вертикальную прямую сооружаемой конструкции), для того, что бы получился правильный прямоугольник, или нужное сечение дымохода (обычно, стандарт равняется 15*15 см, или 20*20 см) можно применять строительную леску – в подобном случае можно исключить ошибки в кладке, неровности и иные проблемы в этом процессе.

Крайне необходимы в таких работах молоток и кельма.

Процесс постройки дымохода должен начинаться непосредственно от самого твердотопливного котла. Для того, что бы соединить устройство с дымоходом, применяются специальные трубы, или гофры (в случае если дымоход квадратный нужно будет приобрести переходник, что бы правильно соединить выходное диаметральное отверстие устройства и сечение дымохода).

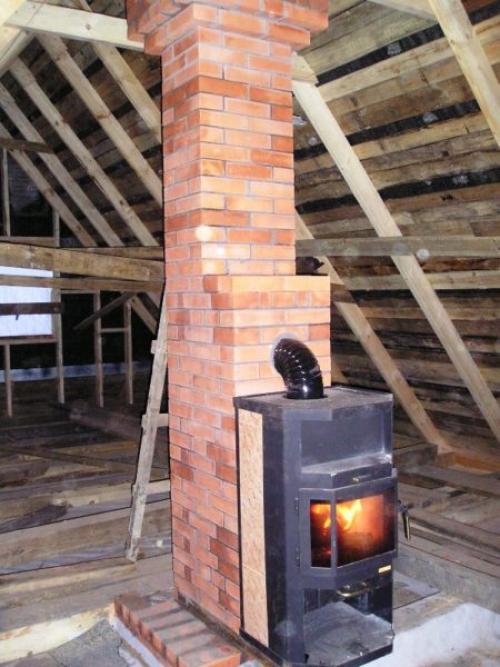

Дымоход и котел

В процессе непосредственной кладки следует в обязательном порядке регулярно проверять правильность как вертикальной, так и горизонтальной плоскости (в этих целях можно применить уровень), а с помощью лески можно сделать отвес. В раствор, который будет использоваться при кладке кирпича нужно обязательно добавлять глину, а сама толщина наносимого раствора должна составлять не более 0,05-0,1 см. Чрезмерный слой может привести к повреждениям конструкции из-за частых перепадов температуры, к медленному крошению уже высохшего раствора. Этот процесс может проходить на протяжении нескольких дней, месяцев и даже лет, но неизменно приведет к одному результату – дымоход придется реставрировать или даже строить заново. После того, как кладка будет закончена, следует проверить ее герметичность и устранить все имеющиеся зазоры, швы и т.д. Все имеющиеся сквозные отверстия должны будут устраняться в первую очередь.

Как сделать дымоход из кирпича в частном доме. Кладка дымохода

Выкладывается кирпичный дымоход самым обычным способом. Несмотря на это, нельзя недооценивать его значимость. Так как от грамотно выложенного дымохода, напрямую зависит безопасность людей, проживающих в доме. При его строительстве необходимо придерживаться советов печников, и выполнять все работы аккуратно.

Особое внимание при выкладывании дымохода уделяется ровности и аккуратности его внутренних стенок. При отсутствие на них щелей и неровностей, снижается необходимость регулярной чистки трубы, и улучшается ее тяга.

При выкладывании кирпичного дымохода необходимо использовать песчанно-глинянный раствор. Для укладки его основных элементов используется не целый кирпич, а его части (1/8, 1/4, 1/2 и 3/4).

Чтобы при резке кирпича меньше получалось отходов, делать это лучше шлифмашинкой с алмазным кругом.

Приготовление раствора

Для кладки дымохода до уровня крыши применяется глиняно-песчаная смесь. Она предотвращает образование трещин. Здесь важно правильно подобрать все ингредиенты, чтобы раствор получился качественным и прочным:

песок выбирается размерами зерен от 0,8 и до 1мм, без примесей и мусора, и желательно однородного цвета;
вода должна быть качественной и без минеральных включений;
глина выбирается средней степени жирности, и она требует особой подготовки при приготовлении раствора.

Перед замешиванием раствора, глина очищается. Она замачивается в подготовленной емкости в воде на 48 часов. Далее глина тщательно измельчается, чтобы получилась однородная масса, по консистенции похожая на густую сметану. Раствор перемешивается до тех пор, пока в нем не исчезнут все комочки. Далее глина отставляется еще на день, чтобы она немного просохла.

При приготовлении глиняно-песчаного раствора ингредиенты смешиваются в пропорции 2:1. Вода в него добавляется небольшими порциями.

Критерии выбора кирпича

При выборе кирпича для обустройства дымохода, предпочтение стоит отдать полнотелому обожженному материалу красного цвета.

Силикатный кирпич не способен выдерживать высокие температуры, поэтому при обустройстве дымоходов не используется.

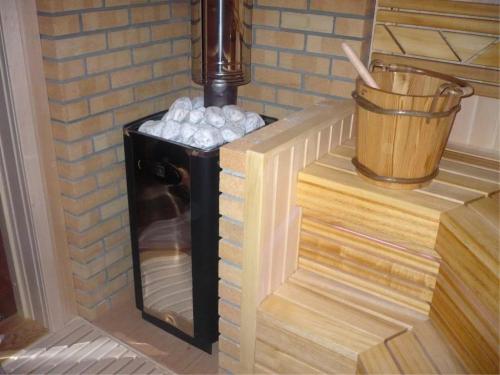

Кирпичный дымоход для металлической печи. Кирпичные трубы к металлическим печам бани, как выложить

О том, как выложить кирпичные трубы к металлическим печам бани, пойдёт речь в данной статье. Вы узнаете, как правильно выложить, своими руками, дымоход из кирпича в бане.

Дымоход - это устройство, предназначенное для отведения продуктов горения (дыма) от печи или котла на улицу.

Дымоходы бывают:

Кирпичные;
Металлические;
Асбестовые и так далее.
Конструкций для дымохода множество.

Существуют уже готовые решения, как например, сборные дымоходы (сендвичи), так и самоделки. Вы можете соорудить дымоход их чего угодно, из любого, подручного и негорючего материала.

При проектировании бани, каждый хозяин задумывается над тем, какую печь установить и как устроить дымоход. Это в банном деле наиболее важный вопрос.

Что нужно знать при установке железной печи в баню. Что устанавливать, прямую кирпичную трубу или щиток. Эти вопросы волнуют многих, кто решил своими руками сделать отопление в бане.

В последнее время наблюдается тенденция установки железных печей (котлов, печи-камина и так далее), с выводом дыма через кирпичный щиток.

Люди ошибочно считают, что таким образом увеличивается площадь обогрева помещения. Иногда можно услышать - зачем отапливать улицу, я прогоню теплый воздух сквозь щиток и лучше нагрею помещение. Давайте поговорим о том, почему этого делать не стоит, хотя, звучит вроде бы всё логично.

Если совершить небольшой экскурс в прошлое, то можно заметить, что у железных буржуек была железная труба для вывода дыма.

А вот кирпичные печи строились с щитком, который обогревал две смежных комнаты. Так было повсеместно и не зря.

Дело в том, что печи из кирпича очень медленно отдают тепло в помещение. Фактически весь жар уходит в трубу и поэтому, вполне логично сделать колодцы. Проходя по ним тепло частично уходит в кирпич, хотя, иногда огонь всё же прорывается из дымохода на улицу.

Таким образом, у печек из кирпича, щиток - это фактически продолжение самой печи. Потому что кирпич имеет низкую теплопроводность. То есть, весь жар остаётся внутри печи.

Газы нагреваются до высоких температур и нужно увеличивать площадь, которая забирает тепло и отдаёт его в помещение.

Металлические печи отдают тепло в помещение практически сразу. Газы, поступающие в кирпичный щиток имеют не высокую температуру.

Если дымовые газы пускать по щитку, то они остынут до такого состояния, что на выходе будет образовываться конденсат. При этом тяга уменьшается, печь дымит, а дымоход начинает быстро разрушаться.

Всё это указывает на то, что для металлической печи следует устанавливать прямой выход в виде трубы из металла или из кирпича. То есть, для металлической печи кирпичный щиток делать не рекомендуется.

Определившись с видом трубы из кирпича, уже можно приступать к проектированию. Кирпичная труба может располагаться как внутри помещения, так и снаружи.

Такое решение принимается индивидуально, всё зависит от проектных особенностей бани и от того, где расположена печь по проекту. Однако следует знать, что при внешнем расположении, труба должна надёжно крепиться к стене дома.

Схема расположения печи в бане.

Металлическая печь (МП) в бане, может иметь несколько различных видов дымохода.

Кирпичные трубы к металлическим печам бани, как выложить.

О том, как выложить кирпичные трубы к металлическим печам бани

Вы узнаете, как правильно выложить, своими руками, дымоход из кирпича в бане.

Что такое дымоход?

Дымоход - это устройство, предназначенное для отведения продуктов горения (дыма) от печи или котла на улицу.

Виды дымоходов

Существуют уже готовые решения, как например, сборные дымоходы (сендвичи), так и самоделки. Вы можете соорудить дымоход из любого, подручного и негорючего материала.
