Руководство по установке дверной коробки зависит от способа ее сборки. Конструкции бывают с порогом или без и с разными нюансами закрепления деталей.

Как собрать дверную коробку под 45° и без порога

Обычно, по такой схеме ставятся изделия из МДФ. Подробная инструкция для изготовления коробки данным способом:

1. Чтобы устранить неровности, нужно провести торцовку заготовок коробки.
2. Петельная и притворная балки запиливаются в верхней части, под 45 градусов внутрь. Для работы лучше использовать инструменты с мелкими зубчиками или ножовку по металлу, это поможет избежать повреждения отделки. При работе с изделиями, выполненными из экошпона или ламинированного МДФ, пилить лучше всего с изнаночной стороны, чтобы возможные трещины остались именно на ней.
3. После обработки боковых частей коробки, можно переходить к запиливанию притолоки. Ее запиливают с двух сторон под 45 градусов внутрь. Важно все тщательно вымерять, чтобы в собранном виде части составляли прямой угол. Не стоит забывать о том, что должен быть соблюден зазор 3 мм. Замеры можно производить как при помощи рулетки, так и приложив брус напрямую к дверному проему, делая пометки карандашом.
4. Далее, нужно подогнать петельный и притворный брус по высоте, с нижней части, до начала спиленного угла. При отсутствии порога, достаточно к высоте двери прибавить два зазора, 3 мм + 10-15 мм. После навешивания дверь должна закрываться достаточно плотно, без препятствий к открыванию, и не касаться пола.
5. Как только все составляющие запилены, нужно переходить к сборке частей. Работать легче, положив их на пол. Для безопасности, сверло лучше использовать небольшого диаметра. Саморезы обязательно должны быть для дерева, прикручиваются они также под углом 45 градусов. Во время скрепления частей их надо плотно прижимать друг к другу, так как саморезы растягивают детали.
6. После сборки, конструкцию необходимо примерить в дверной проем, если расчеты точны, она без проблем встанет в него.

Сборка дверной коробки с порогом. Разновидности дверных коробов

Чтобы правильно установить дверной короб в стеновой проем, предварительно рекомендуется изучить конструкцию изделия.

Коробка является несущим элементом дверной конструкции, который принимает на себя нагрузку полотна. Она состоит из одной горизонтальной и двух вертикальных планок, соединяющихся между собой. Крепление короба осуществляется непосредственно к стенкам входного или межкомнатного проема.

Несущий элемент двери формирует ровный портал, а также обеспечивает надежное крепление самой двери. С одной стороны рамы коробки крепятся петли, на которые навешивается полотно, с другой стороны выполняется отверстие для замочного механизма и крепится ответная планка.

Положение двери в первую очередь зависит от правильного монтажа несущей составляющей (короба). Поэтому именно данный этап работ является приоритетным. Даже из-за незначительного перекоса двери буду плохо закрываться, затираться и быстро изнашиваться. Также важно обращать особое внимание на прочность рамы, учитывая вес материала, из которого изготовлено полотно.

Дверные коробки, предлагаемые на рынке, классифицируются по разным показателям. Одним из них является технология сборки конструкции: прямая, диагональная или шип в паз. Установка в дверной проем коробки межкомнатной двери выполняется только после предварительной сборки конструкции.

В первом случае элементы дверной коробки соединяются между собой перпендикулярно. Во втором – края планок обрезаются под 45 градусов. В обоих случаях для их соединения используются шурупы. Самым надежным способом соединения конструкции является шип в паз, который вырезан непосредственно в планке.

Также коробки можно разделить на разные типы по материалу изготовления. Для их производства используют сталь, дерево, пластик и МДФ панели. Сегодня на входе в квартиры и частные дома чаще всего устанавливают металлические конструкции. Они наиболее прочные, надежные и долговечные. Деревянные двери устанавливаются в межкомнатные проемы, а пластиковые — на балконах.

Сборка дверной коробки межкомнатной двери. Разметка и замеры

Перед тем как собрать дверную коробку необходимо произвести несколько точных замеров и сделать разметку материалов. Дверной блок устанавливается после того, как готовы полы и произведена отделка стен.

Снятие размеров производится по высоте, ширине и толщине дверного проема. Показания следует указывать с точностью до 0,01 см. При неточности в измерении, дверь установленная своими руками, может неплотно прилегать, или скрипеть при открытии\закрытии.

Разумеется, существуют определенные стандарты дверных коробок:

кухня – 60 х 200 см;

жилые комнаты – 70-80 х 200 см;

санузел – 60 х 190-195 см.

Но с учетом старых построек, нарушения геометрии проема и разницы в толщине стен, лучше перестраховаться и замерить все повторно. Это даст гарантии правильной работы дверного блока в целом.

Замеры межкомнатной двери

Чтобы произвести замеры, необходимо иметь под рукой следующие инструменты:

измерительная рулетка;

карандаш или маркер;

бумага;

угольник;

отвес.

Переходите к измерению:

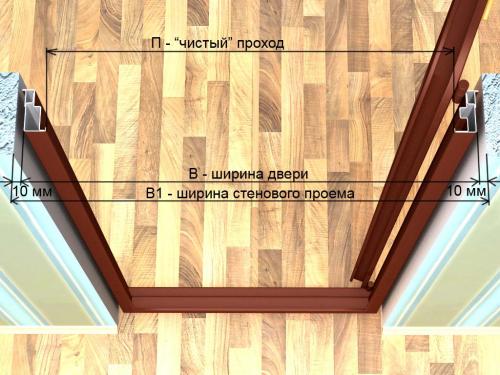

Измерьте высоту и ширину проема. Для определения верной горизонтали, ширина измеряется по уровню пола.

Определите габариты дверного полотна. Для этого необходимо от ширины проема отнять ширину бруса каркаса двери, умноженную на 2, а полученный результат округлить до сотни. Например, если измерение проема показало 90 см, а ширина бруса коробки 25 мм, то по простой формуле рассчитываются габариты полотна (900 - 25*2 = 850). На основании чего полотно должно составлять 80 см. Высота определяется аналогичным образом.

Отдельно замерьте проемы в ванной комнате и санузле. Здесь, за счет порожка, который предотвращает вытекание воды, высота значительно меньше.

Вычислите глубину дверного блока. Для этого следует сделать замер толщины стены.

Важно! Обрезать дверное полотно не рекомендуется, подбирать его необходимо по проведенным замерам. Если этим пренебречь, вы столкнетесь с образованием слишком больших зазоров или порчей двери.

Прежде чем установить дверную коробку также необходимо проверить уровень пола. Важно, чтобы пол был ровным. Этот замер производится с помощью строительного уровня. Разница между стойками дверной коробки не должна превышать 2 мм.

Источник: https://baget-bez-stusla.aystroika.info/novosti/kak-pravilno-zapilit-korobku-dlya-mezhkomnatnoy-dveri-sborka-dvernoy-korobki-glavnoe

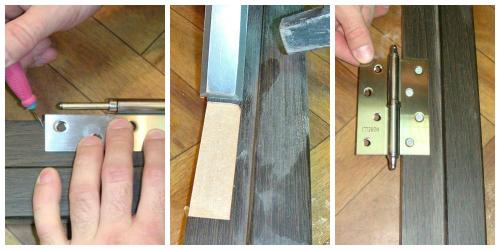

Сборка дверной коробки без порога. Как врезать дверные петли

Прежде всего стоит отметить, что лучше всего врезать дверные петли в столярной мастерской. Тогда можно избежать многих ошибок, которые чаще всего делают в таких случаях. В любом случае нужен специальный инструмент и столярные навыки. Из инструмента нам понадовиться молоток, хорошо заточенная стамеска, нож с тонким лезвием, очень желательно электрический шуруповерт или дрель, ну или в крайнем случае отвертка.

Начинаем с выбора места для петель. Как правило для обычных межкомнатных дверей необходимы две петли, одна сверху (примерно 25 см от верха дверного полотна) и вторая снизу (соответственно 25 см от низа), для более тяжелых дверей (например массив дуба, входные и так далее) необходима третья, дополнительная петля так-же на верху (на 20 см ниже верхней), так как основная нагрузка будет приходиться на верхнюю часть дверной коробки.

Убедитесь что на местах (на двери и на коробке) куда мы будем врезать петли, нет сучков, трещин, сколов, явно неправильного направления волокон дерева. Это может здорово усложнить врезку петель и ослабить эти места, так что в таких случаях надо сместить петлю немного вверх или вниз.

Что-ж, теперь можно переходить непосредственно к врезке петель. Начинаем с дверного полотна, которое лучше всего поставить на ребро, одной стороной во что-то уперев для стабильности, а самому как-бы сесть на дверь удерживая ее ногами.

Прикладываем к дверному полотну часть петли, которая будет одеваться (в случае если петля не разъемная, нужную сторону) как показано на рисунке – точно по краю, параллельно самому полотну и прикручиваем ее на два шурупа. Затем ножом с тонким лезвием, по длинной стороне, вдоль волокон прорезаем древесину на всю толщину самой петли, а по торцевым сторонам только отмечаем линии.

Затем откручиваем шурупы и теперь на лицевой стороне двери (это место будет как-бы под петлей), так-же вдоль волокон прорезаем ножом линию, которая должна находиться от края точно на толщину петли.

Начинаем с выбора места для петель

После этого прорубаем стамеской торцевые линии – опять-же на толщину петли, которые мы отметили ранее. Таким образом у нас появился контур, по которому и надо выбрать слой дерева. Что мы и делаем с помощью стамески и молотка.

Важно: как было сказано выше, по длине петля должна быть строго параллельна всей двери. Глубина на которую мы утапливаем петлю, должна быть таковой, что-бы поверхность самой петли была в ровень (и обязательно в одной плоскости) с поверхностью торца двери или на 0,5 мм (пол миллиметра) выше, но не в коем случае не глубже

Иначе дверь будет плохо закрываться, как говорится дверь будет “тянуть”.

Когда место для петли готово, прикручиваем ее окончательно, на все четыре шурупа. И переходим к нижней петле, проделывая все те-же операции, в той-же последовательности.

После того как петли врезаны в само дверное полотно, помещаем дверь в дверную коробку, выставляем так что-бы везде по периметру был одинаковый зазор и только тогда отмечаем на дверной коробке, места куда необходимо врезать вторые части петель.

С дверной коробкой проделываем в общем все то-же самое, только тут врезаем части петель на которые и будет одеваться дверь. Когда петли врезаны и в коробку, одеваем дверное полотно, проверяем зазоры, притвор и так далее. Если необходимо что-то поправляем и подгоняем.

Вот в общем и все. Что можно добавит? Иногда петли бывают с круглыми углами. В этом случае можно полукруглый край врезки получить используя дрель со сверлом с перьевой заточкой – засверливаем в углах, на толщину петли. Так-же добавим, что врезка петель – это довольно точная работа, от которой будет зависеть нормальное открывание и закрывание двери. По этому как говорилось в самом начале, лучше приобретать двери с уже врезанными петлями.

Сборка дверной коробки с уплотнителем. Размеры и комплектация

Межкомнатные двери выпускаются стандартных размеров, жаль только, что стандарты в разных странах отличаются. Например, в нашей стране распашные двери делают шириной 600 — 900 мм с шагом 100 мм. В некоторых странах ЕС нормы такие же — в Г ермании, Италии и Испании. Во Франции стандартны другие. Тут самые узкие двери 690 мм и далее с шагом 100 мм.

А так ли важна разница? Если поменять захотите только дверное полотно без коробки, то важно — придется выбирать из своего сегмента или полностью менять вместе с коробкой. Межкомнатных дверей такого стандарта, как в нашей стране, выбор намного больше, как во Франции — в разы меньше.

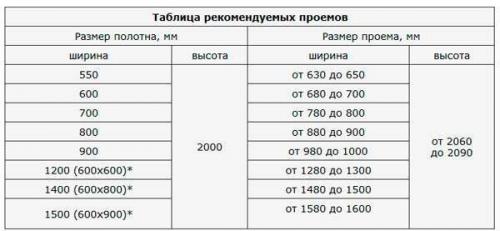

Рекомендуемая ширина дверного полотна для разных размеров дверной коробки

Какой ширины двери нужны зависит от того, куда собираетесь их ставить. Если говорить о стандартах, то рекомендуются следующие величины:

• в жилую комнату ширина от 60 до 120 см, высота 2 м;
• санузел — ширина от 60 см, высота 1,9-2 м;
• в кухню ширина дверного полотна не менее 70 см, высота 2 м.

Если при замене двери решено проем сделать больше/меньше, на это разрешения не нужно, но необходимо оставаться в заданных для каждого помещения пределах.

Как же определить, какой именно ширины покупать двери? Измерьте дверное полотно, которое имеется и будете знать, что вам необходимо. Если дверей нет, найдите самое узкое место в проеме, измерив его, вы сможете узнать, какой ширины вам необходим дверной блок. Это дверное полотно + дверная коробка. Так наружные размеры дверной коробки должны быть меньше измеренной величины. Например, у вас получилось 780 мм, ищите блок с параметрами 700 мм. Более широкие в этот проем не вставить.

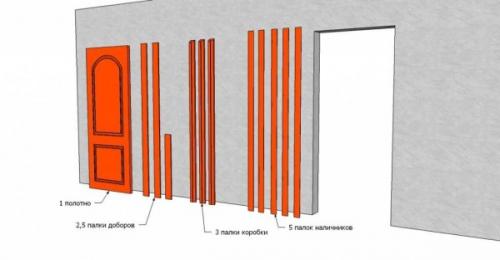

Самая полная комплектация межкомнатной двери — с коробкой, доборами и наличниками

При выборе двери обращайте внимание на комплектацию. Есть три вида сборки:

• Дверное полотно. Коробку покупаете отдельно.
• Двери с коробкой. Все в комплекте, но коробка в виде отдельных досок. Придется запиливать углы и соединять, навешивать петли самостоятельно.
• Дверной блок. Это готовые к установки двери — собрана коробка, навешены петли. Только подрезать по высоте боковины, ровно выставить и закрепить.

При одинаковом качестве дверного полотна цены на эти комплекты отличаются значительно. Но и разница во времени, которое потратите на установку, приличная.

Сборка дверной коробки по. Как собирается коробка межкомнатной двери

Несмотря на визуальную простоту конструкции дверные блоки достаточно требовательны к выполнению их монтажа. Неверно сделанные замеры и обрезка отдельных элементов может привести к негативным последствиям, которые уже нельзя будет исправить. Например, двери не будут плотно прилегать к основаниям, а сама конструкция не будет иметь достаточной прочности. Поэтому перед тем, как собрать самостоятельно без привлечения мастера коробку межкомнатной двери, необходимо ознакомиться с правилами монтажа и рекомендациями специалистов.

Требования к коробу межкомнатной двери

Коробка – это основа дверного блока, которая должна соответствовать установленной высоте, ширине и толщине. Она должна обеспечивать поддержку и полный охват конструкции.

Дверное полотно должно соответствовать предназначению помещения, в т.ч. требованиям вентиляции. Например, парная в бане требует максимальной теплоизоляции. Поэтому все соединения отдельных элементов дверного блока должны быть герметичными.

В ванной комнате, наоборот, необходимо обеспечить хорошую вентиляцию, чтобы предотвратить образование в помещении плесени. Между коробом и полотном специально оставляют зазоры. Также хорошая вентиляция предусматривается для помещений, в которых расположено газовое оборудование.

Поэтому в любом случае важно знать, как правильно сделать расчеты, подготовить необходимые материалы и собрать своими руками коробку для двери в помещение.

Инструменты и расходные материалы

Большая часть инструментов, необходимых для изготовления и монтажа дверной конструкции, есть дома у любого хозяина. Но некоторые придется приобрести или арендовать на период выполнения монтажных работ.

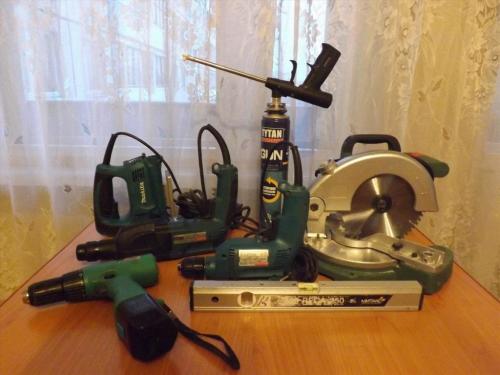

Перечень инструментов:

• Молоток, лом и гвоздодер – для демонтажа старой дверной конструкции;
• Рулетка, карандаш – для выполнения замеров и разметки расходных материалов;
• Ножовка, торцовая пила, острый нож – для обрезки заготовок дверного блока;
• Стамеска – для изготовления выемок под дверные петли;
• Стусло – для обрезки бруса из дерева под необходимым углом;
• Дрель, перфоратор и шуруповерт – для изготовления отверстий и соединения отдельных элементов конструкции;
• Строительный уровень – для проверки правильного расположения дверной конструкции по вертикали и горизонтали;
• Монтажная пена – для герметизации и утепления конструкции;
• Акриловая краска, строительный скотч – для покраски заготовок из дерева.

Перед тем, как собрать своими руками коробку для межкомнатной двери, необходимо подготовить все перечисленные инструменты.

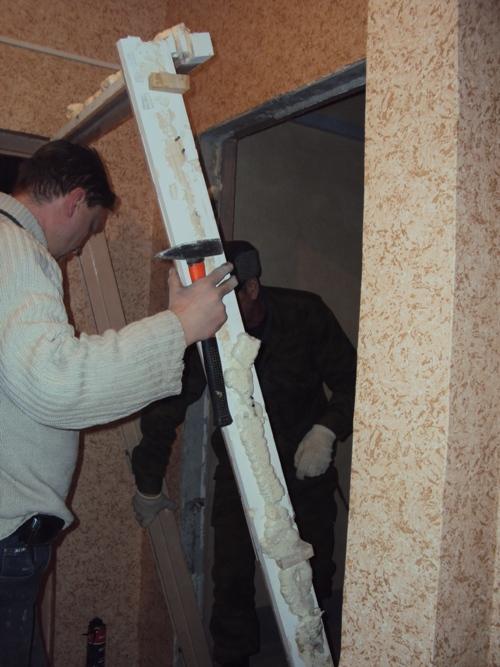

Демонтаж старой конструкции

Если планируется замена старой двери, соответственно первым этапом является ее демонтаж.
Порядок разборки дверной конструкции:

• Снятие наличников и дверного полотна;
• Удаление анкерных болтов и прочих крепежных элементов;
• Демонтаж деталей коробки.

Перед тем, как собрать и установить новую дверную коробку для межкомнатной двери, необходимо проверить прочность стенового проема и самому при необходимости его укрепить.

Демонтажные работы рекомендуется выполнять не спеша, аккуратно, не выламывая элементы старой конструкции, чтобы не повредить основания межкомнатного проема. В противном случае можно увеличить объем работ, соответственно временных и финансовых затрат на установку нового дверного блока.

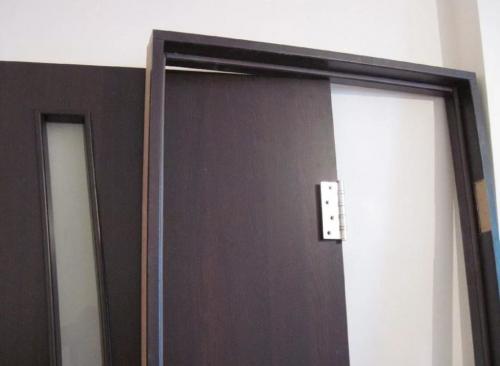

Сборка коробки

Многих домашних мастеров интересует, как правильно собрать без привлечения мастера коробку для межкомнатной двери. Предварительно рекомендуется начертить схему сборки. Для этого необходимо:

Все элементы конструкции предварительно разложить на ровном половом основании.

Выполнить разметку коробки. Запилить торцы заготовок под 45º или 90º.

Определить место расположения петель, сделать разметку для их закрепления на вертикальном брусе. При этом сверху и снизу участка размещения петель вымерять по 20 см в зависимости от того, в какую сторону планируется открытие дверей. Накладные петли просто прикручиваются саморезами в установленном месте. А при использовании врезных петель для них в деревянном основании делаются выемки с помощью стамески.

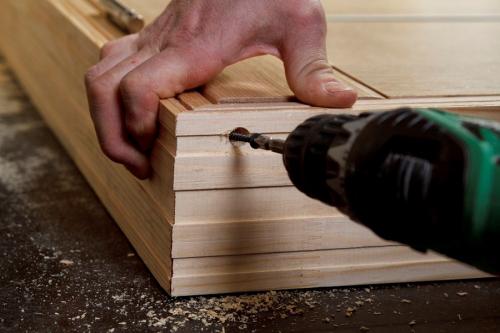

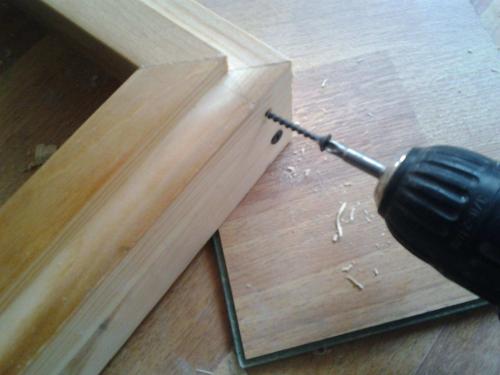

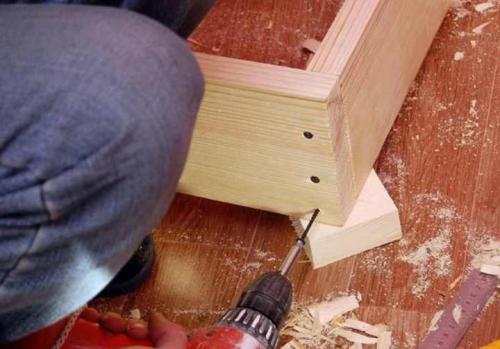

Стянуть отдельные элементы коробки между собой саморезами. Эту процедуру необходимо выполнять очень аккуратно, чтобы не перетянуть соединение и не повредить элементы конструкции.

Завершающий этап – установка полотна двери, выравнивание его по горизонтали и вертикали, выставление необходимых зазоров.

Если ширина стенового проема больше 7 см, а наличники устанавливаются с обеих сторон, для увеличения короба используются доборы.

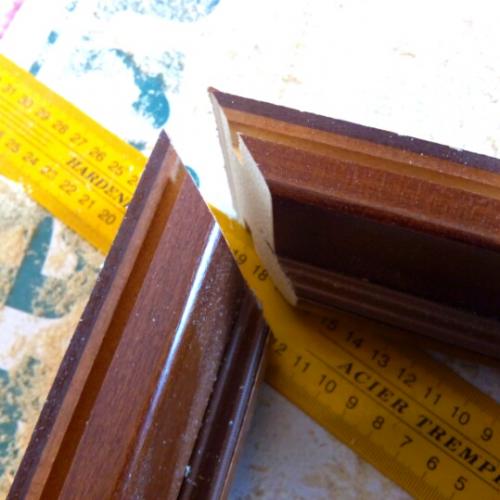

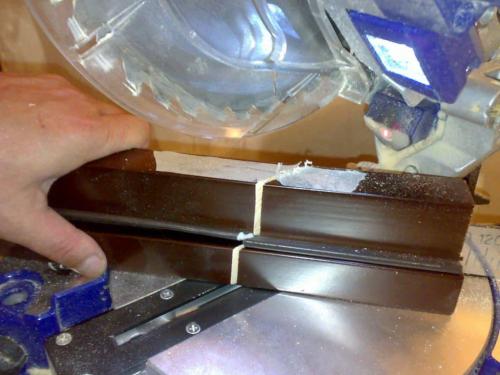

Запил элементов короба под угол 45º

Для соединения отдельных элементов коробки, имеющих округлое сечение, их торцевые части обрезаются под 45º. Чтобы сделать одинаковый запил необходимо использовать специальную торцовочную пилу или стусло.

Если нет специального инструмента, для обрезания заготовок под необходимый угол можно использовать транспортир и линейку. На торцевую часть бруса предварительно наносится разметка простым карандашом, затем по линиям делается распил заготовки.

Сборка дверной коробки из мдф. Подготовительный этап

До того как начать монтаж дверной коробки, тщательно измеряют параметры проема, которые определяют после того, как старая коробка полностью демонтирована.

Внимание! От того, насколько правильно сняты размеры,  зависит качество монтажа.

Определение геометрических параметров

Потребуется узнать:

• Глубину. Данный параметр равен толщине стены. От нее напрямую зависит толщина коробки;
• Ширину, от которой зависят размеры короба и полотна. На установку лутки отводится 8-9 см. У стандартного короба из МДФ средняя толщина – 2,5 см. Учитывая, что он монтируется с двух сторон, получается 5 см. Предусматривается минимальный припуск для обеспечения свободного движения створки (около 3 мм на каждую сторону). Ширина дверного полотна зависит от габаритов проема. В ванную комнату приобретают дверь шириной 60 см, а для жилых – 90 см;
• Высоту. Это расстояние от поверхности пола до верха дверного проема. Данный параметр влияет на габариты конструкции (стандартная высота 2 м) и конструктивные особенности самой коробки. Короб монтируется с порогом или без него. В первом случае расчет габаритов производится по аналогии с расчетом ширины короба. При отсутствии порога предусматривается 3 мм зазор между верхним торцом створки и коробкой и 1 мм снизу.

При определении габаритов сначала проверяют вертикальность стен. Учитывая, что толщина стены может колебаться по высоте, замеры делают в нескольких точках. Ориентируясь на полученные размеры, делают выбор в пользу той или иной дверной конструкции и подходящей фурнитуры.

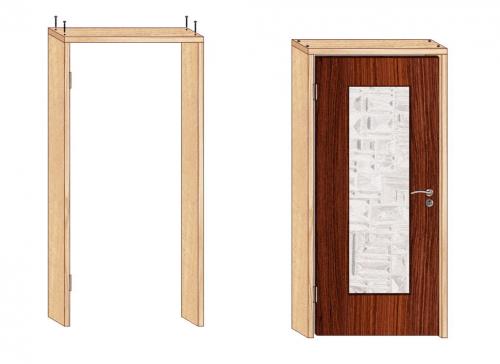

В самом общем случае дверная коробка из МДФ состоит из двух вертикальных брусьев и как минимум одного горизонтального. Если монтируется порог, то горизонтальных брусьев предусматривается два.

Конструкция состоит из следующих элементов:

• Дверного полотна;
• Коробки;
• Реек притвора;
• Доборных планок;
• Фурнитуры.

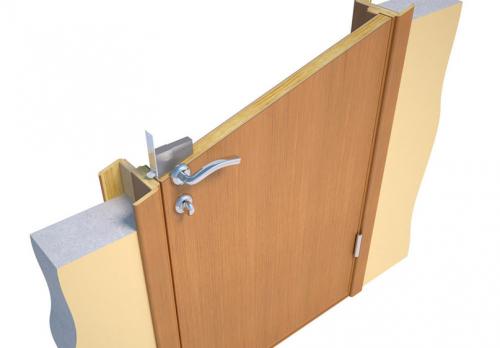

Как собрать дверную коробку телескоп. Как выбрать размер телескопической дверной коробки

Телескопическая коробка для межкомнатной двери имеет диапазон регулирования, обычно лежащий в пределах 1,5 — 2см. Для того, чтобы правильно подобрать коробку, необходимо измерить толщину стен по периметру дверного проема, и соотнести ее с ближайшим размером телескопической коробки. Например, если дверная коробка имеет пределы регулирования 80-100 мм, а толщина стены у вас 90мм, то вам она подойдет. При толщине стены 100мм необходимо выбирать другой, больший размер коробки, например, с диапазоном регулирования 100-120мм.

Внимание! В жилых домах, особенно старой постройки, редко бывают идеально ровные и вертикальные стены. Поэтому толщину стены нужно измерять не в одной точке дверного проема, а в нескольких – толщина стены в разных местах может отличаться, например, зачастую у пола стены бывают толще, иногда – намного. При подборе коробки отталкиваться нужно от наибольшей толщины стены.

Основная и доборная части телескопической коробки собираются отдельно – соединяться вместе они будут непосредственно при монтаже двери.

Целостность и красоту дверной конструкции подчеркнет профессиональный монтаж

Сначала устанавливается и закрепляется основная часть коробки. Этот процесс ничем не отличается от монтажа обычной двери – дверная коробка выставляется по уровню, предварительно закрепляется, навешивается дверное полотно, проверяются зазоры. Если все в порядке – коробка окончательно закрепляется, и задувается монтажной пеной.

Внимание! Если доборная часть вашей телескопической коробки выполнена как единый элемент с наличником, то после установки ее на место вы уже не сможете задуть под нее монтажную пену. Поэтому все работы с монтажной пеной должны быть произведены до установки добора.

Установка и регулировка доборной части производится после полного высыхания монтажной пены и удаления ее излишков.
