Расчет дымоходов для дровяных печей. Конструкция кирпичной дымоходной трубы

Расчет дымоходов для дровяных печей. Конструкция кирпичной дымоходной трубы

Дымоходная труба имеет несколько отделов. Чтобы разобраться в ее принципиальной конструкции, в качестве примера можно взять строение насадной трубы, так как чаще всего именно ее выбирают инженеры-разработчики, составляя схемы-порядовки печей .

Итак, конструкция насадной трубы с проходом ее через чердачное перекрытие и стропильную систему, включает в себя следующие отделы и элементы:

Принципиальная схема типичной кирпичной дымоходной трубы

1 – Металлический колпак или зонт. Он может иметь разнообразные формы, но его функция всегда заключается в защите внутреннего пространства дымохода от проникновения атмосферных осадков различного вида, а также пыли и грязи.

2 – Оголовок трубы состоит из выступающих наружу кирпичей, которые защитят шейку конструкции от дождевых капель, которые будут стекать по защитному колпаку. Металлический зонт закрепляется, в том числе, и на выступающие части оголовка.

3 – Шейка трубы.

4 – Зацементированная или иначе гидроизолированная наклонная поверхность выдры, предназначенная для отвода попавшей на шейку трубы воды.

5 – Выдра. Эта часть конструкции имеет более толстые стенки, чем шейка трубы. Выдра должна располагаться в месте прохода дымохода через стропильную систему и кровлю. Толстые стенки выдры защитят горючие материалы обрешетки под кровлей от перегревания.

6 – Кровельный материал.

7 – Обрешетка стропильной системы.

8 – Стропила.

9 – Стояк трубы. Этот отдел находится в чердачном помещении дома.

10 – Распушка. Эта часть дымохода начинается под потолком внутри помещения дома, проходит через чердачное перекрытие и заканчивается на чердаке, чуть выше или вровень с балками перекрытия. Распушка, так же, как и выдра, имеет более толстые стенки, чем шейка и стояк трубы. Повышенная толщина также защищает от перегревания деревянные балки и другие горючие материалы чердачного или межэтажного перекрытия.

Следует отметить, что в некоторых случаях вместо распушки на ее месте вокруг трубы монтируется металлический ящик, заполняемый негорючими материалами, такими, как песок, вермикулит или керамзит. Функциями этой прослойки, имеющей толщину в 100÷150 мм, также является защита горючих материалов перекрытия от перегревания.

11 – Балки перекрытия.

12 — Изоляция, которую чаще всего делают из асбеста, в любом случае необходима для создания противопожарной безопасности, так как стенки дымохода будут соприкасаться с древесиной балок перекрытия и другими материалами, из которого состоит перекрытие и потолок.

13 – Дымовая задвижка, находящаяся в помещении, в верхней части трубы, позволяющая регулировать интенсивность отводимых потоков нагретого воздуха и продуктов горения.

14 – Шейка трубы, которая начинается на верхней части печи — перекрыше.

Источник: https://bannye-pechi.postroivsesam.info/stati/raschet-dymohodov-dlya-drovyanyh-pechey-kak-rasschitat-diametr-dymohoda

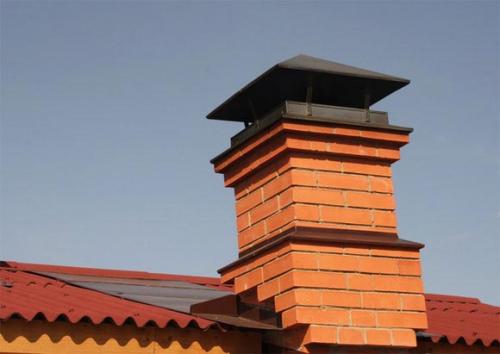

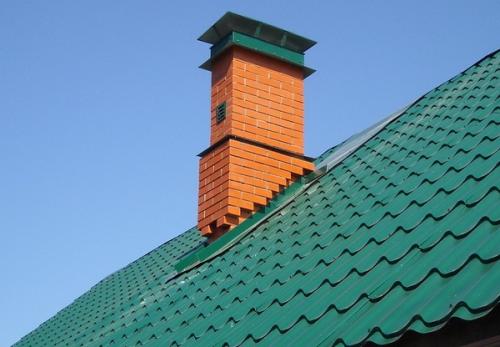

Дымоход для печи на дровах. №1. Кирпичная труба для дымохода

Кирпич для обустройства дымоходов применяют давно, и он стал уже традиционным материалом. Сегодня его нельзя назвать универсальным, что, впрочем, не снижает его популярности. Кирпичный дымоход обустраивают внутри стены здания, те его участки, которые проходят сквозь неотапливаемые помещения или снаружи постройки, тщательно утепляют , чтобы дымовые газы внутри не охлаждались. Для обустройства такого дымохода подходит красный полнотелый кирпич марки не ниже М150, для его кладки используют известковый или известково-цементный раствор .

К главным преимуществам кирпичных труб для дымохода относится их долговечность и отличная термостойкость ( керамический кирпич выдерживает температуру до 800⁰С), да и внешне они выглядят замечательно, а по пожаробезопасности им практически нет равных. Кирпичный дымоход подходит для печей и каминов на дровах , а при работе с котлами на жидком топливе, газе, пеллетными и твердотопливными пиролизными котлами быстро разрушается. Все дело в том, что подобные котлы устроены таким образом, что отходящие газы имеют небольшую температуру. Они быстро конденсируются и оседают на стенках трубы, за счет чего последние постоянно увлажняются. Учитывая тот факт, что в отходящих газах содержаться агрессивные химические вещества, включая серную кислоту, кирпич быстро разрушается. Результаты подобного воздействия проявляются влажными пятнами на наружной поверхности трубы.

Правда, выход из ситуации есть всегда. Чтобы подсоединить к кирпичной трубе дымохода современный котел на газе или жидком топливе, в кирпичный канал встраивают стальную или керамическую трубу , которые имеют несколько иные эксплуатационные качества.

Так как поверхность кирпича шероховата, на ней хорошо оседает сажа, которая постепенно приводит к уменьшению тяги. Чистка и ремонт кирпичной трубы – занятие не из легких. К тому же, большой вес конструкции обязательно потребует наличия фундамента . С другой стороны, достойный аналог для обустройства дымохода печи или камина найти сложно.

Расчет дымохода для банной печи. Как рассчитать площадь сечения дымовой трубы?

Существует несколько методик расчета оптимального сечения. Например, от размеров топочной камеры очага или от площади поддувального окна печи. Но в этой публикации внимание будет сконцентрировано на той методике, которая основана на оценке объема образующихся в процессе сгораний дымовых газов.

Горение древесины и другого твёрдого топлива всегда сопровождается весьма значительным дымообразованием. И дымоходная труба должна быть в состоянии своевременно отводить эти объемы наружу.

На основе расчётов и опытов специалистами давно уже составлены таблицы, из которых можно получить информацию об удельном дымообразовании для разных типов твердого топлива. То есть какой объем продуктов сгорания образуется при сжигании, скажем, одного килограмма дров, угля, торфа и т.п.

Приведем и мы такую таблицу (в сокращенном варианте). В ней, помимо удельного дымообразования, показаны калорийность топлива (количество тепла, выделяемого при сжигании одного килограмма) и примерная температура продуктов сгорания на выходе из дымоходной трубы. Первая из указанных характеристик нас в заданный момент особо не интересует — просто дает общее представление об эффективности топлива. А вот температура, да, понадобится для расчетов.

Как видите, объемы впечатляют. Даже дающие минимальную дымность типы топлива – это уже около 10 кубометров на каждый сожженный килограмм. Значит, просто из соображений физики и геометрии сечение дымоходного канала должно быть в состоянии постоянно отводить эти немалые объемы наружу.

От этого и «пляшем» при расчёте.

Цены на дымовую трубу

дымовая труба

Объем продуктов сгорания, выделяемых при сжигании твёрдого топлива в течение часа можно определить по следующей формуле (с учетом температурного расширения газов).

Vgч = Vуд × Мтч × (1 + Тд/273))

Vgч — объем продуктов сгорания, образующийся в течение часа.

Vуд — удельный объем образующихся продуктов сгорания для выбранного типа топлива, м³/кг (из таблицы).

Мтч — масса топливной закладки, сгораемой в течение одного часа. Обычно находится отношением полной топливной закладки ко времени ее полного прогорания. Например, в печь загружается разом12 кг дров, и они прогорают за 3 часа. Значит, Мтч = 12 / 3 = 4 кг/час.

Тд — температура газов (℃) на выходе из дымоходной трубы (из таблицы).

273 — константа, для приведения температурных параметров к шкале Кельвина, использующейся в термодинамических расчетах.

Так как единица времени в нашей системе исчисления —   секунда, то узнать объем, получающийся за секунду, несложно – результат просто делится на 3600:

Vgс = Vgч / 3600

Чтобы узнать площадь сечения канала, который гарантированно пропустит через себя этот объем при определенной скорости движения газов, надо найти их отношение

Sc = Vgс / Fд

Sc — площадь поперечного сечения канала дымохода, м².

Fд — скорость потока газов в дымоходной трубе, м/с

Несколько слов об этой скорости. Для отопительных приборов и сооружений бытового класса обычно стремятся остановиться в диапазоне от 1,5 до 2.5 м/с. При такой, с одной стороны – невысокой скорости не наблюдается значительного сопротивления потоку, не возникает сильных завихрений, тормозящих движение газов. Минимизируются тепловые потери, снижается до нормальных величин температура газов на выходе из трубы. Вместе с тем, скорость в достаточной степени большая для того, чтобы уменьшить образование конденсата и оседание золы на внутренних стенках канала.

Если найдено сечение (а это – минимальная его величина), то по известным геометрическим формулам можно найти или диаметр для трубы круглого сечения, или длину стороны – при квадратном сечении, или подобрать длины сторон при прямоугольном.

Ниже предложен калькулятор, который до предела упростит проведение этих вычислений. В нем необходимо указать тип топлива, примерный расход его расход (точнее, массу и время прогорания полной загрузки) и ожидаемую скорость потока газов в дымоходе. Остальное программа выполнит сама.

Итоговый результат показывается в трех представлениях:

— минимальный диаметр для круглого сечения;

— минимальная длина стороны для квадратного сечения;

— площадь сечения, по которой можно, например, подобрать размеры сторон для прямоугольного сечения.

Онлайн калькулятор расчета диаметра дымохода. Калькулятор расчета внутреннего диаметра сэндвич-дымохода для печи

Любая печь или котел, работающие на твердом топливе, должны иметь надёжный дымоход для полного отведения образующихся продуктов сгорания. Хорошо, если приобретается готовое заводское изделие – в его паспортных данных обязательно указывается необходимый диаметр трубы, а сам агрегат снабжен соответствующим патрубком для подсоединения. Сложнее, когда реконструируется старая кирпичная или металлическая печь, если хозяева решили оснастить ее сэндвич-дымоходом.

Калькулятор расчета внутреннего диаметра сэндвич-дымохода для печи

Как не ошибиться с размерами, чтобы и требования безопасности были в полной мере соблюдены, и, вместе с тем, в трубу буквально не вылетало тепло, снижая тем самым эффективность отопления? Для этого необходимо провести некоторые вычисления, и в этом помощь окажет калькулятор расчета внутреннего диаметра сэндвич-дымохода для печи.

Цены на утеплитель для дымохода

утеплитель для дымохода

Справочные материалы и необходимые пояснения – в тестовом блоке ниже калькулятора.

Калькулятор расчета внутреннего диаметра сэндвич-дымохода для печи

Как производится расчет?

Расчет построен на примерном расходе  того или иного твердого топлива (как уже сложилось в хозяйстве при использовании печи) с учетом его калорийности и выделяемых объёмов продуктов сгорания. Формула вычисления выглядит следующим образом:

d =  √(2 × М × Vу × (1 + T / 273) / (3600 × π))

где:

d – рассчитываемый диаметр внутреннего канала сэндвич-дымохода, в миллиметрах.

М – сложившийся примерный расход топлива определенного типа, килограмм в час.

Vу – удельный объем (м³) газообразных продуктов сгорания, образующихся при сжигании 1 кг твердого топлива определенного типа.

T – рекомендуемая температура газов на выходе из дымохода.

π – известная всем величина-константа.

Формула выглядит «устарашающей» и не располагающей к самостоятельному расчету.  Не беда — она полностью реализована в калькуляторе.

Табличные данные по основным применяемым видам твердого топлива приведены в таблице. Впрочем, всё, кроме температуры на выходе из дымохода, уже внесено в программу калькулятора:

После указания всех запрашиваемых параметров и нажатия на кнопку расчета будет выдан минимальный диаметр внутреннего канала сэндвич-трубы в миллиметрах. Он станет ориентиром при выборе из предлагаемых в продаже комплектов стандартных размеров.

Сложно ли установить сэндвич-дымоход самостоятельно?

По сути, производители предлагают полный ассортимент всех необходимых деталей для сборки качественного сэндвич-дымохода любой степени сложности. Браться ли за это дело самому – советовать сложно, так как необходим определенный опыт работы, а сам дымоход непосредственно влияет на уровень безопасности проживания в доме, и ошибки могут очень дорогого стоить. Подробнее об установке сэндвич-дымоходов на печи – в специальной публикации нашего портала.

Как влияет диаметр дымохода на тягу. Статья: Его Величество дымоход. Сечение дымохода. Как выбрать диаметр дымохода?

Данная статья в

Здравствуйте, Дорогие Друзья!

Информация, которую Вы здесь найдете будет крайне важна не только практикующим печникам, мастерам устанавливающим камины, монтажникам инженерным компаний, но и простым потребителям и заказчикам. Вооруженные этими знаниями Вы будете профессиональны и неуязвимы от недобросовестных исполнителей. Заказчики смогут избежать многих проблем, а некоторые даже самостоятельно их устранить.

Просим Вас задавать свои вопросы, рассказывать о проблемах, опыте или неудачах. Это поможет нам выбрать актуальные темы и делать отдельные ролики экспресс ответов. Всегда будем рады оказаться Вам полезными!

Еще раз, здравствуйте! Меня зовут Алексей Телегин.

И… Двигаемся дальше!

Первый раздел и цикл передач посвящаем дымоходам — Пожалуй главной детали любой печи, камина и котла.

Это такой всеобъемлющий вопрос и пласт информации… Но постараемся сильно Вас не перегрузить и рассказать интересно о скучном, но Архи -важном.

Сегодня наш рассказ о втором но не менее важном параметре, учитываемом при выборе, устройстве, эксплуатации, ремонте и обслуживании, влияющий на работу дымохода и всего что в него подключено — Его Сечение — Диаметр .

Часто советчики отвечая на вопрос: «Как правильно выбрать диаметр дымохода?» ограничиваются ответом: «Диаметр - не менее диаметра дымового патрубка аппарата». Ответ верный, но не полный.

Важность вопроса … может быть сформулирована так:

Дымоход в единицу времени отводит в атмосферу дымовые газы из топки, в полном объеме. Высота нам обеспечивает определенное значение тяги, а Сечение обеспечивает пропускную способность канала.

От правильности выбора сечения канала будет зависеть работоспособность печи (камина или котла) поступление в неё приточного воздуха, полноту сгорания топлива и безопасность людей, т. к. при не полном отведении продуктов сгорания возможно задымление помещений и возникновение отравлений продуктами горения.

Не очень понятно? Давайте разбираться!

Здесь будет представлен весь перечень требований предъявляемых к сечению дымохода, из которых следует выбрать максимальное значение, но обо всем по порядку.

1. Диаметр дымохода должен быть не менее сечения выходного патрубка ТГА котла (камина или печи).

Меньше этого значения делать канал или сужения на нем просто запрещено!

По первому пункту, надеюсь все понятно. Берем котел или его технические характеристики и не менее его сечения делаем дымоход.

Больше — пожалуйста! Меньше — нельзя!

Важно! Сечение рассчитывается по площади сечений как круглых так и квадратных.

Но что делать, если сам котел (камин или печь) не определены, а тем более не известны сечения их патрубков?

Правильное решение - строить дымоходы на этапе возведения здания, ещё до устройства кровли и отделки помещений. Потому очень важно как можно раньше определить правильные размеры и количество каналов.

1. Из диаметров патрубков всех возможных аппаратов выбираем максимальный .

Берем ряд моделей котлов (каминов или печей) и выбираем максимальное сечение дымохода из всех возможных этого модельного ряда. Тогда ещё появится возможность выбирать из большего количества моделей, (всегда сохраняется вероятность, что надумаете в процессе строительства взять котел с большей мощностью или с бОльшим сечением) но это всегда более накладно.

И потому нам очень важны следующие пункты:

1. Площадь сечения канала определяется расчетным путем исходя из вида топлива и мощности аппарата .

На этом этапе Вы уже, должны были определиться, какое топливо планируется использовать, какой объем здания нужно отапливать, а стало быть можете посчитать (хотя бы примерно) требуемую площадь сечения дымохода.

(Справочно: Применяется следующий расчет: на каждые 10 м2 отапливаемой площади помещений требуется минимум 1 кВт мощности отопительного котла, при высоте потолков до 2,7 метра нормально утепленного строения. Для нагрева же воды закладывается дополнительная мощность.

Источник: https://baget-bez-stusla.aystroika.info/stati/onlayn-kalkulyator-dlya-rascheta-vysoty-truby-dymohoda-kalkulyator-rascheta-secheniya-dymohoda

Расчет тяги дымохода онлайн. Калькулятор проверки уровня естественной тяги дымохода

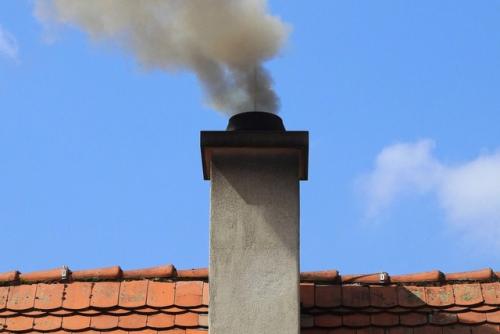

Поддержание нормальной тяги в дымоходе – одно из основополагающих условий безопасной и эффективной эксплуатации печей, каминов, котлов. Создающийся по физическим законам, естественный ток газов в трубе обеспечивает и отвод продуктов сгорания, и подачу воздуха в топочную камеру – без этого горение невозможно.

Калькулятор проверки уровня естественной тяги дымохода

Так как тяга, по сути, обусловлена разницей плотности газов в нижней и верхней части трубы, то она отлично «описывается» физическими формулами и, так сказать, поддается измерению. То есть можно еще на стадии проектирования отопительной системы или нагревательного прибора сразу просчитать и этот важный параметр.

Есть несколько алгоритмов расчета этой величины. Один из них послужил основой, на которой создан предлагаемый вниманию калькулятор проверки уровня естественной тяги дымохода.

Необходимые разъяснения будут даны ниже.

Калькулятор проверки уровня естественной тяги дымохода

Пояснения по проведению расчетов

Показатели естественной тяги — это разница в давлении газов на входе в трубу и открытого воздуха на выходе из нее. Чем больше эта разница, тем активнее происходит перетекание газообразных продуктов сгорания наружу.

Расчетами и практикой эксплуатации давно доказано, что для качественного отвода дыма и своевременной подачи необходимого для горения воздуха необходим ориентировочный перепад давления (разряжения) в 4 паскаля (0,03 мм ртутного или 0,408 мм водяного столба) на каждый погонный метр высоты трубы. Например, если планируется возведение трубы высотой 7 метров, то следует стремиться к тому, чтобы тяга в ней составила минимум 28 Па. Впрочем, производители отопительного оборудования часто в паспортных данных прямо указывают минимальную величину тяги.

От чего тяга зависит? – как раз те данные, которые предстоит ввести в предложенный калькулятор.(Интересно, что от площади сечения канала перепад давления практически не зависит).

• Высота дымохода – в метрах. Важно – это должна быть именно чистая разница высот, а не длина используемых для прокладки дымохода труб с их горизонтальными или наклонными участками.

А где взять значение высоты дымоходной трубы?

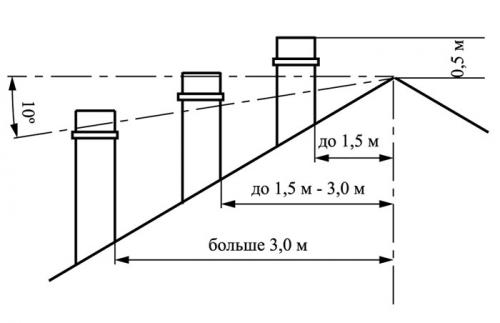

Оно обычно определяется при проектировании. Минимум должно быть – 5 метров, но особенности здания конструкции здания и его соседство с другими объектами могут внести очень серьезные коррективы в этот показатель. Подробнее об этом – в статье, посвященной печным дымоходам . А удобный онлайн-калькулятор поможет определиться с оптимальным сечением дымоходной трубы , обеспечивающим полное отведение продуктов сгорания.

• Атмосферное давление. В принципе, конечно, можно взять  для расчетов и нормальное, например, 750 мм ртутного столба. Но в некоторых местностях, например, расположенных на взгорьях, норма бывает и совершенно иной. Кроме того, можно проверить, как будет меняться тяга с изменением давления.
• Далее, идут три температурных показателя:

— Температура воздуха на улице. Так как с понижением температуры тяга, понятное дело, возрастает, то расчеты желательно проводить для наиболее неблагоприятных условий. То есть для самой высокой температуры воздуха на улице, при которой возможен запуск обогревательного (отопительного) прибора или печи. Несложно провести расчеты и для всего возможного диапазона.

— Температура на входе в дымоход – максимальный в данном случае показатель. Во многом зависит от типа применяемого топлива и уровня теплообмена в печи или котле, от регулировки потока шибером или задвижкой.

— Температуры в устье дымохода. Зависит от типа дымохода, наличия на нем теплообменных приборов, материала изготовления, расположения степени термоизоляции его стенок.

Кстати – эти «полярные» значения температур в дымоходе всегда должны заслуживать пристального внимания владельцев. Следует стремиться к достижению тем или иным способом оптимального режима, обеспечивающего и эффективность, и безопасность работы прибора. Это для твердотопливных агрегатов примерно 400÷500 ℃ на входе и 150÷200 ℃ на выходе. Для газового оборудования – показатели значительно ниже, и на выходе в современных котлах могут быть даже менее 100 градусов.

А вот банные печи, особенно не имеющие дополнительного теплоотвода, (например, нагревательного водяного бака на трубе), могут работать в чрезвычайно опасном режиме, когда владельцы стремятся в кратчайший срок нагнать в парной жару.

То есть управление температурой в дымоходе использованием шиберов, задвижек, другими элементами управления – это отдельная тема для обстоятельного разговора.

• А по калькулятору – осталось только нажать кнопку и получить готовый результат – разрежение (тягу) выраженную в паскалях. Ну и сравнить ее с оптимальным значением. Если все в норме – отлично Если тяга недостаточная – придется думать, как и чем можно эту ситуацию исправить.

Расчет диаметра дымохода. Расчет требуемого диаметра и сечения внутреннего контура дымохода для каминов и печей

Расчет диаметра и сечения внутреннего контура осуществляется с применением различных физико-математических формул. Сложные расчеты с использованием формул должны производиться профессионалам отрасли, самостоятельно заниматься расчетами не рекомендуется.

Сегодня производители современных топок, каминов и печей самостоятельно вычисляют нужный диаметр и сечение дымохода на основе мощности изделия, вместительности топочной камеры очага, объема дымовых газа, образующихся при сгорании топлива в том или ином отопительном приборе. На основании этих вычислений, завод-производитель оснащает каждую модель отопителя выходным патрубком (отверстием в корпусе) определенного диаметра, к которому пользователь потом подключает трубу. Поэтому, покупателям современного отопительного оборудования не требуется самостоятельно вычислять нужный диаметр дымового канала, достаточно изучить комплектацию и технический паспорт изделия.

Патрубки для подключения системы дымоотведения от топок и печей могут располагаться:

• сверху изделия
• сбоку (слева/справа) изделия
• сзади изделия
• в нескольких местах одновременно (для удобства расположения очага в пространстве по выбору пользователя)

Современное котельное оборудование тоже имеет включенные заводом-производителем в комплектацию патрубки, диаметр которых соответствует техническим и эксплуатационным параметрам устройства.

Важно! Диаметр дымоотводящего канала ни в коем случае нельзя заужать! Исключения делаются только для труб, высота которых составляет более 12 метров. В таких случаях диаметр трубы можно уменьшить до предыдущего диаметра с целью исключения образования излишней тяги.

Диаметр дымохода для печи. Какого диаметра должен быть дымоход?

Если Вы покупаете отопительный агрегат заводского производства, то в паспорте к изделию производитель указывает диаметр дымохода. Если печь самодельная – кирпичная или сварная, то диаметр дымохода расчетная величина. Диаметр такой трубы рассчитывается исходя из размеров печи и ее мощности.

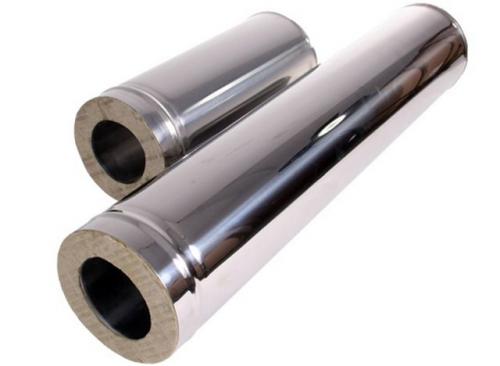

Диаметр сэндвич трубы для дымохода

Например, в паспорте к печке указан диаметр дымохода 100 мм и Вы решили установить дымоход из нержавеющей стали . Диаметр стартового участка трубы будет 100 мм. После устанавливаем сэндвич трубу будущего дымохода. Такая труба состоит из внутреннего контура, который в нашем случае будет 100 мм, теплоизолятора толщиной 50 мм и наружного кожуха диаметром 200 мм.

Получается, что стартовый элемент дымохода и внутренний контур сэндвич трубы будут того диаметра, который рекомендует производитель отопительного агрегата, а диаметр наружного кожуха сэндвич трубы зависит от толщины теплоизоляции.

Этот параметр может пригодиться при проектировании, чтобы учесть габариты сэндвич дымохода и соблюсти нормы пожарной безопасности.

Изменение диаметра сэндвич трубы дымохода

Вот несколько ответов на самые популярные вопросы наших клиентов:

«В паспорте к печи-камину написано: Установить дымоход диаметром 150 мм. Можно ли сделать дымоход меньшего диаметра?»
Мы не рекомендуем уменьшать диаметр, поскольку может появиться эффект обратной тяги и дым попадет в помещение.

«Мне нужен дымоход диаметром 200 для камина. Могу ли я на первом этаже дома сделать диаметр 200, а со второго этажа перейти на меньший диаметр?» Мы не рекомендуем уменьшать диаметр на протяжении всего дымового канала.

«У меня два отопительных агрегата – камин с диаметром дымохода 200 на первом этаже и печь с диаметром дымохода 150 на втором. Какого диаметра должен быть их общий дымоход?» Если камин и печь не будут работать одновременно, то диаметр дымохода делаем 200 (выбираем по максимальному диаметру). Если камин и печь могут работать одновременно, то диаметр дымохода делаем 250 (расчет произведен через суммирование площадей двух сечений).

«У меня в доме сделан кирпичный канал. Хочу установить камин и сделать гильзу круглого сечения. Камин с каким диаметром дымохода я могу выбрать?» В вашем случае, диаметр дымохода рассчитывается через площадь сечения кирпичного канала. Площадь сечения круглого дымохода должна быть не меньше площади сечения прямоугольного кирпичного канала. Так, например, если сечение кирпичного канала 120*240, то максимальный диаметр дымохода может быть 200 мм. Выбирайте камин, в инструкции которого указан диаметр 200 мм или меньше.
