Калькулятор расчета уклона укладки канализационной трубы

Транспортировка стоков по канализационным трубам производится чаще всего по принципу самотёка. То есть магистралям придается определенный уклон в нужную сторону, и вода под действием силы гравитации стекает вниз, увлекая за собой все канализационные загрязнения. Казалось бы, какие тут могут быть вопросы: расположил трубу вниз под углом – и будь спокоен… Оказывается, все не так просто — и недостаточный, и избыточный уклон способны преподнести крайне неприятные сюрпризы.

Калькулятор расчета уклона укладки канализационной трубы

Калькулятор расчета уклона укладки канализационной трубы

Поэтому укладываться труба должна в строгом соответствии с требованиями, указанными в Сводах Правил. И все эти взаимосвязанные параметры трассы – ее диаметр, длина и уклон, должны продумываться и просчитываться заранее, еще на этапе проектирования канализации. На стадии монтажа исправить ошибки бывает порой крайне сложно.

Планирование пойдет быстрее, если применить предлагаемый калькулятор расчета уклона укладки канализационной трубы. Ниже будет дано несколько комментариев по работе с ним.

Калькулятор расчета уклона укладки канализационной трубы

Пояснения по проведению расчетов

Никаких особых пояснений, наверное, и не требуется. Но все же — несколько слов для общего понятия.

Как правило, при создании канализации в частном доме обходятся довольно ограниченным диапазоном диаметров труб. Чаще всего дело ограничивается «триадой» — 50 мм, 110 мм и 160 мм, реже в ход идут и трубы ø 200 мм.

Для каждого из этих диаметров уже данным давно просчитаны оптимальные уклоны, обеспечивающие принцип самоочищения, когда сходящая вода практически не составляет на стенках загрязнений. То есть прибегать к использованию каких-то сложных формул, учитывающих наполнение труб, шероховатость их стенок, вязкость жидкостей и т.п. – нет никакой нужды.

По правилам прокладки, участки канализации стремятся размещать по прямой, стараясь, где это возможно, избежать изменений направления. А на таком прямом горизонтальном участке изменения угла уклона трубы – и вовсе запрещено.

Выставлять под нужным уклоном каждую из укладываемых труб при их сборке, контролируя ее положение, например, строительным уровнем – утомительно и непроизводительно.  При расчетах и при непосредственной подготовке к укладке гораздо проще будет наметить ближнюю и дальнюю точку прямого участка (например, от поворота до врезки в стояк, от выпуска до колодца, между колодцами и т.п.) и определить перепад высоты между этими точками, который как раз и задаст требуемый уклон.

Этот перепад высот может быть, например, спроецирован линией на стене — при внутренних работах. А при прокладке трассы в траншее – заранее намечен и выполнен при выкапывании грунта и засыпке песчаной подушки под трубу. После такой подготовки можно будет смело заниматься монтажом, уже не отвлекаясь на проверку положения каждого отрезка трубы.

Итак, чтобы найти перепад высоты, в калькуляторе необходимо будет только выбрать диаметр трубы на рассчитываемом участке (в миллиметрах), и указать длину этого участка ( в метрах). После нажатия на кнопку расчёта появится результат в миллиметрах.

Б ытовой канализацией дело обычно не ограничивается!

В частном загородном доме, помимо бытовой канализации, приходится заминаться еще и ливневой. Без нее поддерживать комфортные условия проживания невозможно или чрезвычайно сложно. При некоторой схожести эти две системы все же имеют больше различий, и ни в коем случае не должны ни пересекаться, ни дополнять или заменять одна другую. Как создаётся ливневая канализация своими руками – читайте в специальной публикации нашего портала.

Уклон канализации на 1 метр. Как правильно рассчитать уклон канализационной трубы: правила и нормативы + нюансы частного дома и квартиры

Опытные сантехники знают, что уклон канализационной трубы – одно из основополагающих условий эффективного отвода сточных вод. Всегда ли следует укладывать канализационную магистраль под наклоном? Как правильно спроектировать канализационный контур в квартире,? На эти и другие вопросы мы ответим в нашей статье.

Для чего нужен уклон канализационной магистрали

Если канализация выполняется безнапорной, то движение стоков организовывается самотеком. Это значит, что движение сточных вод будет определяться действием сил гравитации, для чего, собственно, и требуется укладка канализационной трубы под наклоном.

Как функциональность канализационной системы зависит от уклона

Ровно уложенная труба заиливается, т.к. содержащиеся в воде твердые частицы из-за отсутствия напора оседают на дне трубопровода. В результате сужается просвет канализационной магистрали, а также возникает риск срыва гидрозатвора в сифонах и, как следствие, выброса в помещение зловонных запахов. Гидроудар, спровоцированный одновременным сливом большого количества воды, вообще может привести к протечке контура. Застой воды в чугунном трубопроводе активирует коррозийные процессы.

Чтобы избежать подобных проблем, самотечная система канализации должна укладываться с уклоном, причем его значение не должно определяться самостоятельно. На это строительными нормами предусмотрены определенные стандарты.

Как проверить уклон сточной трубы

Чтобы проверить, правильно ли установлена труба, нужно воспользоваться строительным уровнем:

Обычный пузырьковый просто прикладывается к канализационной трубе, при этом положение пузырька покажет отклонение трубного контура от горизонтали.

На заметку! Сегодня в продаже можно встретить специальные пузырьковые уровни, предназначенные для труб. Выполненные в форме полухомута, они прочно фиксируются к трубам, что позволяет выполнить более точные замеры.

Гидроуровень представляет собой две измерительные колбы, сообщенные между собой гибким шлангом, от длины которого зависит площадь измеряемого участка. Отдавая предпочтение водному уровню, следует обзавестись напарником, т.к. справиться одному несколько проблематично.

Электронный лазерный уровень позволяет получить наиболее точные данные при минимальных усилиях и расчетах.

Важно! В качестве ориентира используется только данные приборов. Опора на положение пола – ошибка, т.к. его положение, как правило, изначально имеет некоторое отклонение от горизонтали.

Порядок действий

  1. Определяется длина измеряемого участка.
  2. Замеряется уровень высот в начале и конце обозначенного отрезка.
  3. Вычисляется их разность.
  4. Полученное значение делится на длину контура.

Почему плохо излишнее или слишком маленькое снижение

Эксперты утверждают, что излишне большой наклон сливной трубы так же негативно сказывается на работе системы, как и недостаточный.

Слишком большой уклон критично увеличивает интенсивность движения стоков, при этом содержащиеся в них твердые включения просто не успевают за потоком воды и впоследствии прилипают к внутренней поверхности канализационной трубы, образовывая нарост, постепенно перекрывающий просвет. В результатечуть ли не ежемесячно. Срывы гидрозатворов в подобных условиях – явление также достаточно частое.

ГОСТом устанавливается стандарты, носящие скорее рекомендательный характер. Так, уклон канализационной магистрали должен обеспечивать скорость потока не менее 0,7 м/сек.

Какие нормативы нужно соблюдать

Инженерные канализационные сети классифицируются на внутренние (внутридомовые) и внешние (проложенные за пределами здания, на улице). В отдельную категорию выделяют так называемые системы очистки – септики, отстойники и пр. И, несмотря на единый стандарт уклона сливной трубы, прокладка канализационной магистрали в каждом отдельном случае будет иметь свои нюансы.

Правила монтажа канализационных трубопроводов изложены в СП 30.13330.2012.

Особенности внутридомовой канализации

Функция внутридомовой канализации сводится к сбору и отводу за пределы дома хозяйственных стоков, а значит, при планировании схемы внутренней разводки следует отталкиваться от расположения внешнего контура. Путь к нему должен быть максимально коротким, для чего:

  1. Обустраивается, как правило, единый центральный отвод.
  2. Так называемые «мокрые зоны» размещаются по возможности близко – стена к стене или друг под другом, если речь идёт о нескольких этажах.
  3. Двух- и многоэтажные дома оборудуются одним или несколькими вертикальными стояками, установленными непосредственно в «мокрых зонах».

При невозможности уменьшить длину сточной магистрали допускается поднятие части сантехники на подиум. Это поможет соблюсти необходимый угол уклона. Иначе для оптимизации отвода стоков в сеть встраивается циркуляционный насос.

Онлайн калькулятор водопровода. Калькулятор гидравлического расчета водопровода

Калькулятор расчета уклона укладки канализационной трубы 01

Теги: Расчет труб

Калькулятор для гидравлического расчета водопроводных труб позволяет вычислить такие параметры как: коэффициент гидравлического сопротивления, потери напора, расход и скорость воды. Для расчетов потребуется указать такие исходные параметры, как диаметр и длина труб, расход воды, материал трубопровода. Основы для вычислений – формулы, приведенные в СНиП 2.04.02-84 (СП 31.13330.2012).

Гидравлический расчет простого трубопровода регламентируется СНиП 2.04.02-84 (СП 31.13330.2012) «Водоснабжение. Наружные сети и сооружения».

Расчет канализационных труб онлайн. Онлайн калькулятор уклона канализации

При самотечной канализации эффективность транспортировки стоков за счет законов гравитации полностью зависит от угла наклона труб.

Считается, что стоки должны двигаться по трубопроводу со скоростью 0,7-1 м/с. Только в этом случае поток способен удалить из системы твердые частицы.

Калькулятор уклона канализации

Для того, чтобы правильно произвести все расчеты настоятельно рекомендуем предварительно ознакомиться с инструкцией онлайн калькулятора. От правильности введенных данных будет зависеть точность выходящих расчетов. Калькулятор будет полезен мастерам желающих все сделать своими руками, но не имеющих определенного опыта.

Чтобы сохранить показатель скорости потока, для каждого отдельного диаметра требуется рассчитать угол уклона канализационной трубы. В строительных нормах и справочниках по устройству канализации в виду сложности реализации требуемого угла наклона магистрали на местности, этот параметр (то есть «уклон») определен как десятичная дробь,отображающая отношение снижения уровня к длине определенного участка трубопровода.

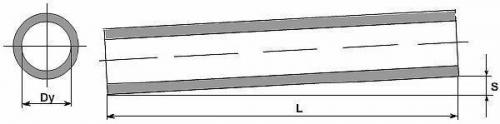

Расчет канализационных труб онлайн. Онлайн калькулятор уклона канализацииЕсли обратиться к схеме, то уклон — это отношение S к L, где L- длина канализационного трубопровода, а S разность уровней заложения его начальной и конечной точки в грунт (если канализация наружная). Например, если при длине трубопровода 15 метров один его конец на 50 см ниже другого,то в этом случае наклон будет составлять — 0,50/15=0,033.

В зависимости от диаметра СНиП рекомендует следующие уклоны: при d=50 миллиметров — 0.03; при d=110 миллиметров — 0.02; при d=160 миллиметров — 0.008; при d=200 миллиметров — 0.007

Минимальный наклон для наружной и внутренней канализации по СНиПу составляет
0,015; на небольших участках (не более 1 метра), допускается коэффициент 0,01. Наклон канализации для ливневых вод должен быть 0,05-0.07, но не более, чем 0,15.

Оптимальный уровень наполняемости канализационных труб

Наполняемость вычисляется по формуле Y=H/D, где D — внутренний диаметр трубы (Dy), H — уровень воды в трубе. На практике расчетная наполняемость лежит в диапазоне 0,3 — 0.6.

Этот коэффициент часто принимают как 0.5 или 0.6, что также зависит от материала (чугун и асбест быстрее наполняются из-за высокой шероховатости стенок). Таким образом, при расчёте наклона для обеспечения оптимальной наполняемости трубопровода необходимо иметь представление о реальных объёмах стоков.

При самотечной канализации эффективность транспортировки стоков за счет законов гравитации полностью зависит от угла наклона труб.

Считается, что стоки должны двигаться по трубопроводу со скоростью 0,7-1 м/с. Только в этом случае поток способен удалить из системы твердые частицы.

Калькулятор уклона канализации

Для того, чтобы правильно произвести все расчеты настоятельно рекомендуем предварительно ознакомиться с инструкцией онлайн калькулятора. От правильности введенных данных будет зависеть точность выходящих расчетов. Калькулятор будет полезен мастерам желающих все сделать своими руками, но не имеющих определенного опыта.

Чтобы сохранить показатель скорости потока, для каждого отдельного диаметра требуется рассчитать угол уклона канализационной трубы. В строительных нормах и справочниках по устройству канализации в виду сложности реализации требуемого угла наклона магистрали на местности, этот параметр (то есть «уклон») определен как десятичная дробь,отображающая отношение снижения уровня к длине определенного участка трубопровода.
Расчет канализационных труб онлайн. Онлайн калькулятор уклона канализацииЕсли обратиться к схеме, то уклон — это отношение S к L, где L- длина канализационного трубопровода, а S разность уровней заложения его начальной и конечной точки в грунт (если канализация наружная). Например, если при длине трубопровода 15 метров один его конец на 50 см ниже другого,то в этом случае наклон будет составлять — 0,50/15=0,033.

В зависимости от диаметра СНиП рекомендует следующие уклоны: при d=50 миллиметров — 0.03; при d=110 миллиметров — 0.02; при d=160 миллиметров — 0.008; при d=200 миллиметров — 0.007

Минимальный наклон для наружной и внутренней канализации по СНиПу составляет
0,015; на небольших участках (не более 1 метра), допускается коэффициент 0,01. Наклон канализации для ливневых вод должен быть 0,05-0.07, но не более, чем 0,15.

Оптимальный уровень наполняемости канализационных труб

Наполняемость вычисляется по формуле Y=H/D, где D — внутренний диаметр трубы (Dy), H — уровень воды в трубе. На практике расчетная наполняемость лежит в диапазоне 0,3 — 0.6.

Этот коэффициент часто принимают как 0.5 или 0.6, что также зависит от материала (чугун и асбест быстрее наполняются из-за высокой шероховатости стенок). Таким образом, при расчёте наклона для обеспечения оптимальной наполняемости трубопровода необходимо иметь представление о реальных объёмах стоков.

Формула расчета уклона трубы. Расчет уклона канализационной трубы: основные понятия

Если канализация самотечная, то ее эффективность транспортировки стоков за счет законов гравитации полностью зависит от угла наклона. Считается, что стоки должны двигаться по трубопроводу со скоростью 0,7-1 м/с. Только в этом случае поток способен удалить из системы твердые частицы. Чтобы сохранить показатель скорости потока, для каждого отдельного диаметра требуется рассчитать угол уклона канализационной трубы.

На первый взгляд может показаться, что угол должен измеряться в градусах. Но в строительных нормах и справочниках по устройству канализации этот параметр определен как десятичная дробь. Эти цифры отображают отношение снижения уровня к длине определенного участка трубопровода.

Например, на отрезке трубопровода длиной 5 м один его конец на 30 см ниже другого. В этом случае уклон канализационной трубы будет 0,30/5=0,06.

Формула — определение максимального, минимального значения

Калькулятор расчета уклона укладки канализационной трубы 04

Формула расчета уклона трубы канализации

в которой:

  • V скорость движения потока жидкости (м/с);
  • H наполнение трубопровода;
  • d диаметр труб;
  • К расчетный коэффициент наклона.

Чтобы определить коэффициент (наклон), можно подставить V=0,7-1, d- значение диаметра конкретного участка трубопровода, H=0,6хd (согласно строительным нормам и правилам). Получается, что для трубопровода с диаметром 100 мм на каждый метр требуется наклон в 2 см, с диаметром 50 мм - 3 см на каждый метр.

Из формулы видно, что скорость потока сточных вод напрямую зависит от угла наклона (коэффициента). Для оптимальной скорости необходим минимальный уклон канализационной трубы 0,02 и максимальный — 0,03. Если крен будет меньше, чем 0,02, крупные частицы осядут и образуют засор.

Если крен будет слишком большой, скорость увеличится, что тоже приведет к образованию осадков, так как вода будет уходить слишком быстро, не успевая унести с собой тяжелые частицы стоков. Повышение скорости потока может привести так же к срыву сифонов и запоров.

Необходимые нормы в квартире

При устройстве канализации нет необходимости использовать для расчетов формулу. Существуют таблица, в которой определены наклоны для всех отводов от сантехнических приборов.

Оптимальный уклон канализационных труб в квартире
ПриборДиаметр слива (мм)Расстояние до сифона (см)Наклон
Ванна40100-1300.033
Душ40150-1700,029
Унитаз100Не более 6000,05
Раковина40До 800,08
Биде30-4070-1000,05
Мойка30-40130-1500,02
Комбинированный слив
для ванны, мойки и душа
50170-2300,029
Стояк100
Отвод от стояка65-754

Каждый участок системы канализации в квартире должен иметь на конце сифон в виде прибора или изгиба, чтобы в помещения не попадали неприятные запахи. Чтобы определить необходимые значения, важен принцип золотой середины - 1,5-2.5 см на один метр. Этого вполне достаточно для квартиры или загородного дома. Применение формул необходимо при строительстве больших объектов с максимальным объемом сточных вод.

К тому же, для бытовой канализации формулу трудно использовать, так как постоянного потока нет. Тут лучше обратить внимание на другой показатель - способность к самоочищению (удалению твердых частиц).

Так как бытовые стоки содержат отходы с различным весом, то для тяжелых составляющих определяющим фактором является скорость потока, для плавучих - наполнение диаметра системы. Определяя правильный уклон, следует учитывать, что он будет различный на каждом отдельном участке.

Угол наклона канализационной трубы 110. Выбор угла наклона для наружной канализации

При строительстве канализационной системы учитывается, что она представляет сложное технологическое устройство, объединяющее несколько труб, сантехнические приборы и очистное сооружение. Через нее транспортируется не только вода, но и твердые включения органического характера. Чаще всего они представлены остатками пищи, жира, овощной и фруктовой кожуры, фекалиями. Фракции обладают разной скоростью перемещения по трубе, склонностью к образованию засоров. Если часть стоков не достигает конечной точки (очистной колодец), то со временем засоры полностью перекроют трубу. Потребуется сложная процедура очистки водопровода. В нормальной системе проталкивание органики по трубе осуществляется жидкими компонентами.

Если минимальный уклон канализации меньше допустимой нормы, то органические элементы не в состоянии самостоятельно двигаться по магистрали, а у воды не хватает кинетической и потенциальной (гравитационной) энергии для их смыва. Это ведет к образованию формовочных отложений с последующим нарушением работы всего водостока.

Излишне высокий уклон канализации в частном доме приводит к превышению лимита скорости жидкости, которая как минимум выталкивает воду из гидрозаслонов. Устраняется основное препятствие для проникновения канализационных запахов в дом. Нередки случаи полного выбивания водой сифонов из системы с очевидными негативными последствиями.

Возникает вопрос, какой должен быть уклон канализационной трубы и как его рассчитать? Ответ на него состоит в точном расчете скорости жидких фракций по водостоку. Регламентирующими документами признается, что норма составляет 0,7-1 метр в секунду. Дальнейший расчет угла наклона производится на основании сложных математических формул. Конечные данные сведены в различные таблицы. Домовладельцы могут без труда почерпнуть из них необходимые сведения и определить какой уклон им подходит. Особенность возведения конструкций для канализации заключается в измерении углов прокладки трубопроводов не в градусах или радианах, а в миллиметрах и сантиметрах на 1 погонный метр.

Угол наклона канализационной трубы зависит от степени наполняемости системы. Этот показатель прямо пропорционален объему жидкой среды в водоводе и обратно пропорционален диаметру водовода. Нулевое значение свидетельствует об отсутствии сточных вод в конструкции, 1 – ее заполнение. Целесообразными считаются показатели 0,5 для пластиковых и 0,6 для чугунных, железобетонных, асбестобетонных труб.

Данные об углах наклона внутренней канализации по расчетным нормам приведены в таблице 1.

Таблица 1. Угол наклона внутренней канализации в многоэтажных домах, в мм

Правильный уклон канализационных труб наружной системы сопоставим с показателями внутренней конструкции. Для трубы 110 миллиметрового диаметра он составляет 0,2. При диаметре 160 мм минимальный уклон наружной канализации определяется показателем 0,008 (нормальный 0,01). При диаметре 200 мм – 0,008 (рекомендованный) и 0,006 (минимальный). Труба 50 мм используется во внешней системе редко. Но в наружных распределительных сетях водовод 50 распространен. В них канализационный уклон доходит до 0,04.

В фекальной хозяйственной деятельности частного сектора уклон должен составлять:

Таблица 2. Угол наклона канализации в частном секторе, в мм

Минимальные значения уклона трубы канализации в СНиП приводятся для определения нижних пределов использования конструкции. Монтаж системы с таким углом неизбежно будет приводить к частому заиливанию и засорению трубопровода. Лучше ориентироваться на цифры, приближенные к оптимальным вариантам.
