Размеры труб для дымоходов из нержавейки. Материал и толщина стенки рабочей (внутренней) части

Размеры труб для дымоходов из нержавейки. Материал и толщина стенки рабочей (внутренней) части

Если разбить на категории, при выборе материала, получим следующее:

• Сама сталь изделия и ее качество. Из-за этих факторов будет зависеть срок службы всей
  конструкции и ее термическое сопротивление.
• Материал теплоизоляции и плотность его наполнения. Все это вместе должно обеспечивать многолетнюю эксплуатацию при температурах от 700 градусов по С.
• Качество сварки на швах должно быть максимальным. Лучше всего подойдут изделия сваренные при помощи лазера.

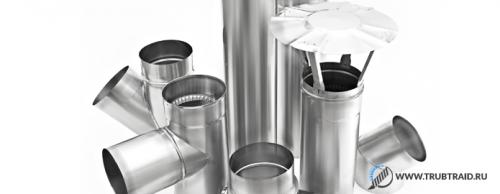

Трубы для дымохода из нержавейки — отличный выбор. Этот материал способен выдержать самые жесткие условия эксплуатации, такие как очень высокую температуру и высокую влажность (для бань, саун, ванных комнат и кухонь). Сэндвич дымоходы из нержавеющей стали — лучшие. Допускается изготовление внутренней стенки сэндвича из оцинковки только если топите газовым котлом. В этом случае продукты сгорания газа не повредят стенки трубы.Для котлов на твердом топливе использовать лист оцинковки нельзя. Он прослужит мало времени, и его придется менять. Внешняя часть стенки сэндвича может быть какой угодно. Лучше конечно из металлов, которые сопротивляются коррозии. Это оцинковка, медь, латунь, нержавейка, и другие материалы.

Посоветуйтесь со специалистом. Ведь материал зависит от того режима, в котором будет эксплуатироваться
сэндвич. Хорошие марки нержавеющей стали: 316, 321, 310 С. Такие сэндвичи выдерживают температуру от 850 градусов по Цельсию. Последняя марка — от 1000 градусов по Цельсию. Когда выбираете высококачественную нержавеющую сталь с хромом, имейте в виду, что она не притянет магнит.

Прежде чем идти в магазин, возьмите в карман магнит, завернув в кусок ткани. Ткань не допускает повреждения блестящей металлической поверхности во время осмотра, и предотвратит возможные конфликты с продавцом. Если вы чувствуете, магнит притягивает конструкцию трубы, вам предлагают товар низкого качества. Вам надо будет учитывать толщину стали, из которой сделан сэндвич с дымовым каналом. В качестве примера рассмотрим продукцию российской компании Вулкан. Производитель использует для производства металл толщиной 0,5 мм. Покупая изделие из тонкой нержавеющей стали, имейте в виду, оно проработает недолго, при активном использовании. Чтобы избежать неприятных последствий, толщина должна быть от 0,8 миллиметров, а лучше 1 миллиметр и выше.

Как правило, стенку 0,5 миллиметра применяют в газовых котлах. В банях они прослужат недолго. Коснемся диаметра дымохода. Диаметр сэндвич трубы внутренний и диаметр наружный. Часто спрашивают дымоход сэндвич 150, а реально встречаются следующие размеры:
120 на 200, 115 на 200, 150 на 220 и 140 на 200. Длина одного колена от 50 до 100 сантиметров. Размер внутренней трубы задает дымоход самой печи, а внешний размер зависит от изоляции (насколько она толстая).
Пройдем по изоляции. Толщина изоляции должна быть от 2,5 до 6 сантиметров. Чем она толще, тем лучше. При высоких температурах (бани, сауны) используется базальтовая вата. Нельзя категорически использовать стекловату. Ее предел эксплуатации — 350 градусов по Цельсию. После этой температуры стекловата теряет свои свойства. Обычная температура горения начинается с 500 градусов.

Какие размеры дымоходов из нержавейки. Виды и размеры труб для дымоходов из нержавеющей стали

Наиболее оптимальным материалом для обустройства дымохода является нержавейка. Трубы из нее идеально подходят решения этой задачи. Они обладают массой преимуществ перед аналогичными материалами. Труба дымохода из нержавейки имеет эстетичный внешний вид и множество других полезных свойств.

Существуют разные виды трубных изделий для решения рассматриваемой задачи. В этой статье вы узнаете о том, какими размерами они должны обладать и массу другой полезной информации.

Виды продукции для дымоходов

В настоящее время производится несколько вариантов дымоотводящих каналов из нержавейки.

Трубные изделия бывают:

• гофрированными;
• гладкими одностенными;
• сэндвичными.

По своей структуре первый и последний вариант изделий бывает исключительно круглого сечения. Одностенная продукция может иметь овальную или прямоугольную форму.

Изделия, обладающие прямоугольной формой, используются редко. Они предназначены для монтажа внутри кирпичных дымоходов. В большинстве случаев эту продукцию изготовляют только под заказ.

Дымоходные трубы производят из нескольких видов металла.

Наиболее популярными марками стали являются:

• AISI 304;
• AISI 310;
• AISI 316.

Первая из перечня марка стали характеризуется высоким показателем стойкости к воздействию кислот. Она отлично выполняет свою функцию при температурном режиме до двухсот пятидесяти  градусов. При работе с неагрессивными газами этот материал выдерживает температуру до шестисот градусов. В большинстве случаев его применяют для обустройства одностенных конструкций или сендвичей, используемых для обслуживания низкотемпературных отопительных агрегатов.

AISI 310 является жаропрочной маркой стали. Она выдерживает нагрев до тысячи градусов. При этом трубное изделие из этого металла не теряет своей формы. Стойкость к кислотам у этого материала не слишком высокая. Но он подходит для обустройства дымоходов , предназначенных для обустройства твердотопливных котлов.

AISI 316 — лучшая марка стали. Из этого материала производят различные виды дымоходных каналов. Он обладает хорошим показателем стойкости к кислотной среде и высокой жаропрочностью. Данная марка стали выдерживает температуру девятьсот градусов. Ее можно использовать с любыми типами котлов.

Трубная продукция для обустройства дымоходных каналов часто оснащена дополнительной теплоизоляцией. Данное свойство характерно для труб всех рассмотренных выше видов. Как правило, производители предлагают варианты продукции как без дополнительной теплоизоляции, так и с ней. Во втором случае ее роль выполняют маты базальтового волокна.

Гофрированные трубы

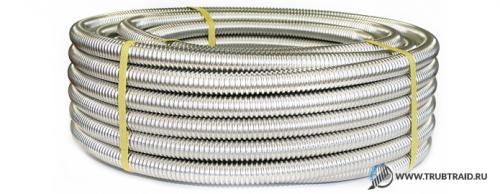

Гофрированная туба представляет собой некую «пружину» из железной проволоки, которая обмотана фольгой. Причем последний элемент крепится к основной конструкции по особой технологии. Стенка гофры достаточно тонкая.

Это придает трубопроводам из нее следующие особенности:

• дешевизну;
• гибкость;
• низкую стоимость установки;
• возможность монтажа вне сооружений;
• способность к растягиванию и сжатию;
• возможность обустройства старых газоходов из кирпича.

У данного типа стальных труб есть и свои минусы. Из-за слишком тонкой толщины стенок (до 0.1 мм) гофра характеризуется небольшим сроком службы. В среднем изделия этого типа можно эксплуатировать в течение десяти лет. Поэтому монтировать их внутри конструкций допустимо лишь в несгораемой оболочке. Необходимо обязательно обеспечить возможность замены таких труб.

Гибкий нержавеющий канал имеет высокое аэродинамическое сопротивление. Поэтому сила тяги в таких дымоходах ниже, чем в гладкостенных аналогах. Создавать газоход из данного материала можно только для обустройства старых кирпичных каналов. При этом следует помнить, что монтаж данной конструкции снизит проходное сечение прямоугольного трубопровода приблизительно двадцать пять процентов.

Гофротрубы имеет смысл использовать только для обустройства небольших участков дымоходов. Например, для соединения котла с газоходной шахтой. При этом следует отказаться от применения гофры для работы с твердотопливными агрегатами. Поскольку толщина стенки таких изделий небольшая.

Какие бывают трубы для дымохода. Критерии выбора газоходов естественной тяги

Подбирая материал будущей дымовой трубы, большинство домовладельцев ориентируется на цену изделий и стоимость монтажа. Для надежной и безопасной эксплуатации отопительного оборудования придется учесть другие факторы:

1. Совместимость дымохода с типом котла. Агрегаты с высоким КПД (газовые, дизельные) выбрасывают дым с температурой 70…120 °C, кирпичные печки и твердотопливные теплогенераторы – 150…200 °C, стальные и чугунные буржуйки – до 400 градусов.
2. Способ устройства газоходного канала – внутренняя прокладка с проходом через потолки и крышу либо внешняя установка вдоль стены.
3. Горючесть материала, из которого построено здание.
4. Способность многократно выдерживать повышение температуры отходящих продуктов горения до 1000 градусов. Такие аварийные ситуации случаются при воспламенении сажи, накопившейся внутри трубы.
5. Стойкость к воздействию коррозии, долговечность.

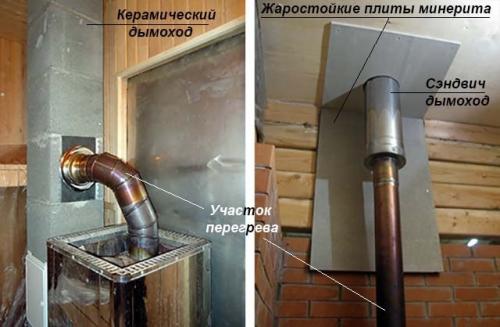

Деревянные конструкции, расположенные рядом с раскаленной трубой дровяной печки, нужно защищать негорючими материалами

Справка. На выходе из банной печи или отопительного дровяного котла дымоходная труба может прогреваться до 500—600 °C.

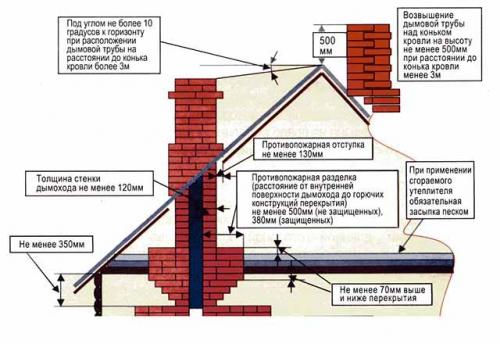

Перед тем как выбирать материал дымоотвода, определитесь с вариантом его прокладки и набросайте схему. Напомним о требованиях к трубам дымоудаления:

• диаметр (площадь сечения) канала – не меньше, чем выход котла, печки или камина;
• минимальная высота трубы – 5 м, считается от колосников (горелки) до верхнего среза;
• оголовок дымохода не должен попасть в зону ветрового подпора, образующуюся за коньком двускатной кровли либо стоящим впритык высоким зданием;
• максимальное число поворотов канала на 90° — не более трех;
• отступ незащищенной изоляцией поверхности трубы от горючих (деревянных) конструкций зданий – 50 см, защищенной – 38 см;
• длина горизонтального участка, подключенного к патрубку котла – максимум 1 м;
• согласно требованиям пожарной безопасности, все металлические газоходы, проложенные сквозь комнаты и чердак жилого дома, подлежат утеплению негорючим материалом – базальтовой либо каолиновой ватой.

Дымовая труба для печи или котла должна обеспечивать устойчивую естественную тягу и отвод вредных газов наружу из помещения – это главное требование. Не менее важно соблюсти другие противопожарные нормы, например, не использовать на котлах отопления гофрированные алюминиевые рукава.

Размеры дымохода из кирпича. Выбор кирпича

В большинстве ситуаций строительным сырьём для сооружения дымовой трубы становится обычный кирпич красного цвета. Но поскольку бытует мнение, что простой материал не выдержит высокой температуры, некоторые выкладывают дымоход из огнеупорных кирпичей, цена которых значительно выше.

Строители утверждают, что применение огнеупорного кирпича оправдано в тех случаях, когда нужно построить надсадную дымовую трубу. На неё будут воздействовать газы с самой высокой температурой.

Миф о том, что обычный красный кирпич не подходит для строительства печи, может быть развенчан. Обычным кирпичам ничего не угрожает даже при температуре выше 800˚C. А внутри дымохода не бывает настолько жарко.

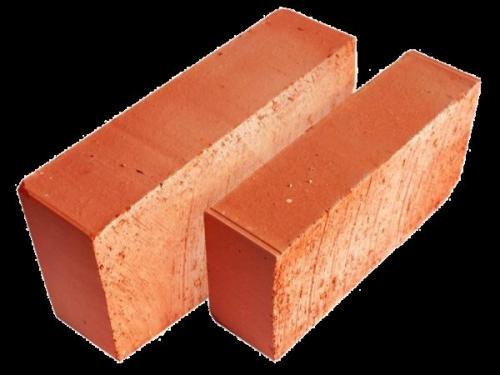

Красный кирпич активно используется для сооружения дымоходов, так как он устойчив к воздействию высоких температур

Простые кирпичи не станут поводом для расстройства, если серьёзно отнестись к их выбору. Стоит брать только материал с гладкими боковыми стенками. Кирпичи с неровной поверхностью сделают внутреннее пространство дымохода ещё более шероховатым, что приведёт к значительному загрязнению трубы продуктами сгорания.

Неровности, которые появляются на кирпичах в процессе кладки и создания швов, необходимо устранять смоченной водой губкой.

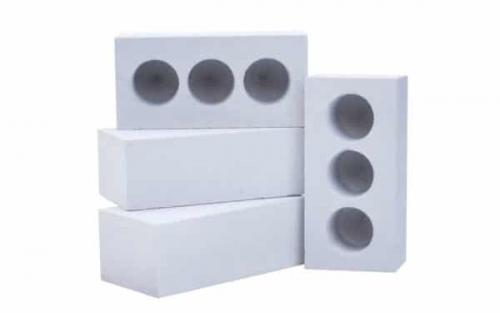

Для сооружения дымовой трубы однозначно не подходит силикатный кирпич. Это строительное сырьё, будучи нагретым, выбрасывает в окружающую среду токсины, отчего может быть использовать исключительно для отделки дома с наружной стороны.

Силикатный кирпич никогда не применяется для строительства дымоходов, потому что он выделяет вредные вещества при нагревании

Во время покупки кирпичей важно рассмотреть края на нескольких экземплярах. Они должны быть совершенно ровными. Хороший кирпич — тот, что отличается идеальной формой параллелепипеда, достаточной прочностью и равномерностью обжига.

Кладку дымохода лучше выполнять из кирпичей размером 25х12х6,5 см.

Размеры сэндвич труб. Сэндвич труба. Пять ключевых параметров

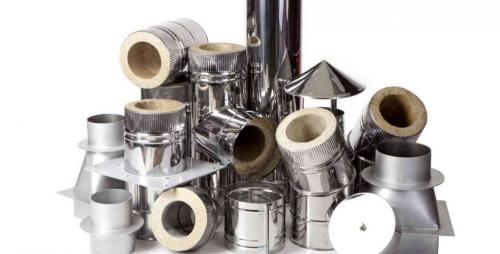

Сэндвич труба состоит из внутренней и наружной трубы, между которыми расположен теплоизолятор.

Начнем выбор сэндвич трубы с ответа на вопрос - как узнать диаметры сэндвич трубы?

У отопительного агрегата есть патрубок, к которому подключается дымоход. Диаметр патрубка указан в инструкции. Именно такого диаметра и будет внутренний контур сэндвич трубы. Если есть возможность, проверьте диаметр патрубка с помощью рулетки или штангенциркуля, т.к. у некоторых производителей могут быть определенные допуски по размерам.

Наружный диаметр будет зависеть от толщины теплоизолятора. Самые популярные толщины теплоизолятора – 30, 50,100 милиметров.

Например, диаметр внутренней трубы 150 мм:

Первое. Теплоизолятор в сэндвич трубе. Какой он может быть?

Сегодня самый распространенный вид теплоизолятора в сэндвич трубах – это каменная вата. Реже можно найти вариант с сыпучим теплоизолятором (перлит, вермикулит и т.п).

Большинство производителей используют «Роквул Вайред Мат». Но есть небольшое количество производителей, которые используют более дешевые аналоги, снижая общую безопасность всего дымохода.

Также, кроме марки и плотности теплоизолятора рекомендуем рассмотреть варианты установки теплоизолятора в сэндвич трубе – классический и безусадочный.

Какие проблемы у классического способа установки теплоизолятора?

Внутренняя труба сэндвича «болтается» в теплоизоляторе – проблема в том, что труба может вывалиться при монтаже. Ещё одна проблема, которая может возникнуть уже после сборки дымохода - теплоизолятор уплотняется под собственным весом и может сползти вниз – образуются участки трубы без изоляции. А это, скорее всего, приведет к перегреву наружного контура и может стать причиной пожара. Решение этих проблем, плюс 15% теплоизолятора на каждый метр трубы – безусадочный теплоизолятор с «Эко-кольцом».

Совет: выбираете сэндвич трубу? – спрашивайте, какой тип теплоизолятора установлен.

Толщина теплоизолятора в зависимости от типа отопительного агрегата

Второе. Наружный кожух сэндвич трубы. Как его делают?

Самый бюджетный вариант – оцинковка. В таком случае контур обычно собирают на фальц. Коррозия, особенно на фасонных изделиях, может начаться в течение первого года эксплуатации. Рекомендуем использовать такой вариант под покраску. Оптимальный вариант – нержавейка AISI 430 или любая другая ферритная нержавейка. Обратите внимание на то, как собран наружный контур – на фальц или сварен встык.

	Преимущества	Недостатки
Фальц	+ Дешевая технология	-Затекание в вату через фальц -Ненадежное соединение -Сложности при монтаже
Встык	+100% газоплотность +Легкий монтаж	-Придется поискать, у кого есть оборудование для сварки встык

Внутренний контур сэндвич трубы. Что нужно знать перед покупкой?

Во время работы на него приходится основная нагрузка, поэтому при выборе трубы дымохода обращайте внимание на то, как (сварена) и из чего (марка нержавейки) он сделан, а также на толщину нержавейки.

Третье. Из чего сделан?

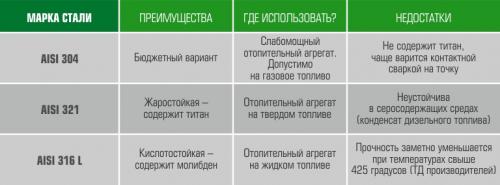

Внутренние трубы из AISI 430 и прочих ферритных сталей даже не рассматриваем, т.к. это оптимальный вариант для наружного кожуха или для вентиляции.

Четвертое. Как сделан? Внутренний контур может быть сварен контактной сваркой на точку внахлест. Помимо того, что труба получается, не полностью проварена, в местах сварки будет скапливаться сажа. Когда потечет конденсат, он потечет, в том числе и в вату. А мокрая вата не выполняет свои функции и может появиться едкий запах при протопке.

Кстати, если внутри труба сварена на точку, то снаружи она будет скорей всего собрана на фальц. Т.е. затекание в теплоизолятор может произойти как по внутреннему контуру, так и по наружному.

Оптимальный вариант сборки внутренней трубы – сварка встык. Только такой вариант обеспечивает 100% газоплотность трубы.
