Сварка труб под 90 градусов одного диаметра

Сварка труб под 90 градусов одного диаметра

Новый способ сварки круглой трубы под 90 градусов

В данном обзоре автор делится собственным способом сварки круглой трубы под углом 90 градусов. Берите на заметку!

Как сделать сегментный угол, автор показывает на примере трубы диаметром 60 мм. Но этот способ применим к трубам любого диаметра.

Первым делом на торце надо будет начертить маркером две линии (параллельно друг друга), разделив таким образом трубу пополам.

Рекомендуем также прочитать статью-обзор: как сделать классные трубные тисы своими руками. Такая самоделка должна быть в арсенале каждого сварщика или слесаря.

От одной из отметок автор откладывает расстояние в 30 мм (диаметр трубы делим на 2) и ставит точку для ориентира.

Основные этапы работ

На следующем этапе при помощи листа бумаги нужно будет соединить точку на расстоянии 30 мм от края с «нулевой» точкой на торце трубы. Чертим две линии с двух сторон.

Далее болгаркой обрезаем кусок трубы по разметке. Таким же способом мастер вырезает второй кусок круглой трубы.

Из пластиковой бутылки автор сделал шаблон, который полностью повторяет срез первой заготовки. И с помощью шаблона вырезаем соединительный сегмент.

Как соединить две трубы под 90 градусов без сварки. Можно и без сварки: 5 легких способов соединить профильную трубу

Если под рукой нет инвертора или вам просто нужно сделать из профильной трубы разборную конструкцию, рекомендуется использовать элементы с болтовым крепежом. С помощью таких крепежей можно собирать не только мобильные, но и стационарные конструкции. А для работы понадобится только набор слесарных инструментов с гаечными ключами!

5 легких способов соединить профильную трубу

Как соединить профильную трубу без сварки?

Есть несколько методов соединения, которые в зависимости от способа выполнения делятся на:

• жесткие (использование фланцев, «крабов», фитингов и муфт);
• плавающие (сюда относятся такие элементы, как клипсы и стяжки).

Рассмотрим каждый из способов более детально.

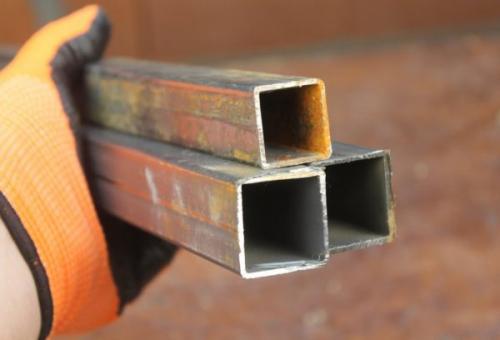

Есть разные способы соединения профильной трубы

Цены на профильные трубы

профильные трубы

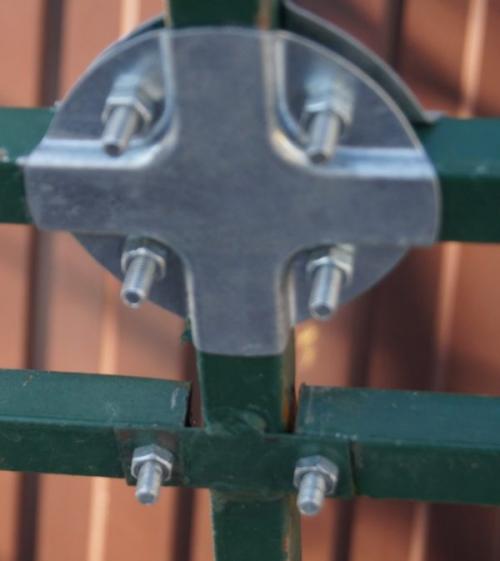

Способ №1. Краб-элементы

Универсальные крепежные элементы, предназначенные для соединения профильной трубы прямоугольного/квадратного сечения. Каждый «краб» состоит из нескольких частей, которые при монтаже стягиваются болтами. Части «краба» выполняются из 1,5-миллиметрового металла, имеющего стойкое полимерное либо цинковое покрытие.

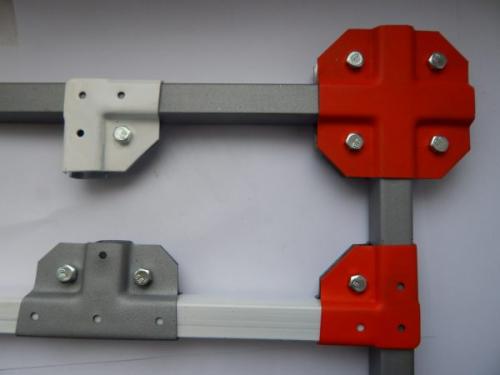

Краб-крепление для профильной трубы

Существуют такие виды краб-элементов:

• объемные (предназначены для соединения трех труб по углам или четырех внутри);
• Т-образные (предназначены для соединения трех труб);
• Х-образные (предназначены для фиксации четырех труб);
• Г-образные (предназначены для соединения двух профилей).

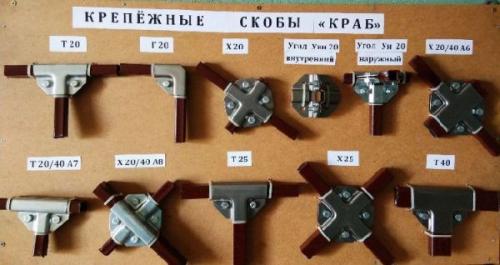

Разновидности креплений профильных труб краб-системой

Домашние мастера используют краб-системы, чтобы без сварки собирать:

• теплицы , парники ;
• стеллажи, скамейки;
• летний душ;
• клетки для питомцев, вольеры;
• беседки , навесы;
• опоры для вьющихся растений, легкие ограждения.

Такие крепежи используются в теплицах и парниках

На заметку! Еще краб-системы используют для временного соединения деталей при ремонте сварных конструкций. В целом, это достаточно надежный способ соединения, едва ли уступающий сварке по прочности.

Минусы

• нельзя соединять трубы больше 40х40 мм;
• места соединений нужно защищать от коррозии, т. к. в них скапливается влага;
• трубы можно соединять лишь под углом 90 градусов;
• если возникнет большая нагрузка на разрыв, может произойти вытаскивание труб из краб-элементов;
• гайки нужно регулярно подтягивать.

Цены на краб-системы для профильных труб

краб системы для профильных труб

Способ №2. Хомуты

Для соединения труб с ограждениями используются хомуты с болтами, состоящие из 2-х половин. Одна часть устанавливается на потолок/стену. Вставляется труба, ее положение фиксируется второй половиной за счет стягивание болтов. Данный способ соединения называется клипсой.

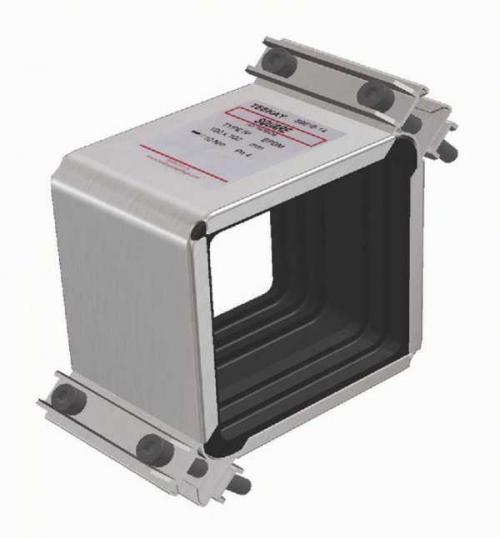

Хомут для соединения квадратных труб

Если правильно подобрать размеры, элементы собираются без провисов. С помощью регулируемых хомутов можно соединять трубы с любым сечением. Но важно помнить, что стальные профили нужно соединять хомутами из стали, а полимерные – элементами из пластика.

Способ №3. Фитинги

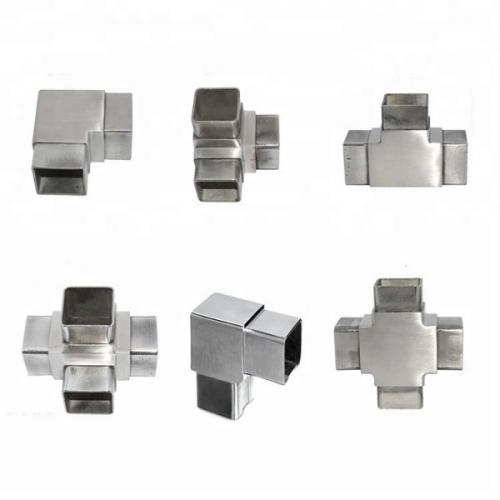

Если профильные трубы необходимо соединить с загибами и ответвлениями, на торцы ставятся специальные крепежи – фитинги. Есть фитинги для наружного и внутреннего применения, а по своему назначению они делятся на:

• крестовины, тройники (чтобы создавать ответвления разного или одинакового сечения);
• муфты (чтобы стыковать прямолинейные участки);
• угольники (чтобы создавать колени и повороты для изменения направления трубы).

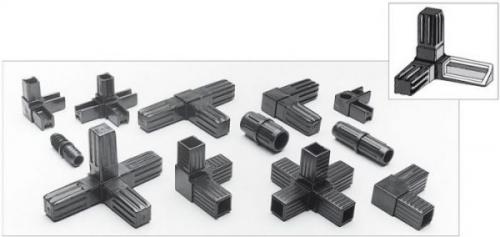

Труба устанавливается внутрь фитинга

Фитинг устанавливается внутрь трубы

Алгоритм сборки выглядит следующим образом:

• вначале на торцы нужно надеть обжимные гайки;
• затем нужно установить кольца – зажимные/прижимные/уплотнительные;
• после этого надевается фитинг;
• в конце нужно затянуть гайки на торцах, чтобы скрепить детали.

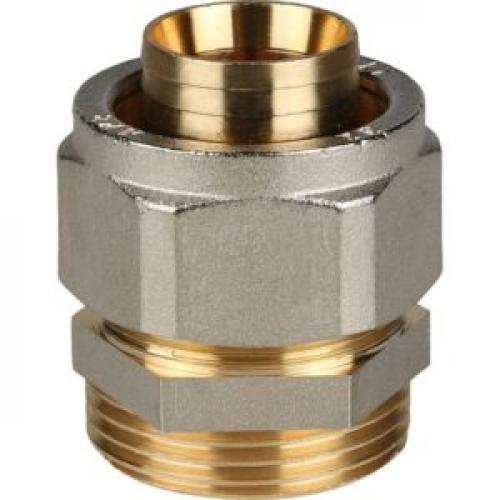

Фитинг для соединения труб круглого сечения

Цены на соединитель для профильных труб

соединитель для профильных труб

Способ №4. Фланцы

Такой крепеж состоит из пары прямоугольных или круглых металлических пластин с отверстиями под болты и трубы. Алгоритм сборки выглядит так:

• торцы труб нужно срезать перпендикулярно относительно оси;
• следует удалить заусенцы, после чего надеть фланцы;
• между ними устанавливается резиновая прокладка, при этом нужно следить, чтобы ее наружный край равномерно выходил на 8-10 мм;
• в конце фланцы нужно скрепить болтами с гайками.

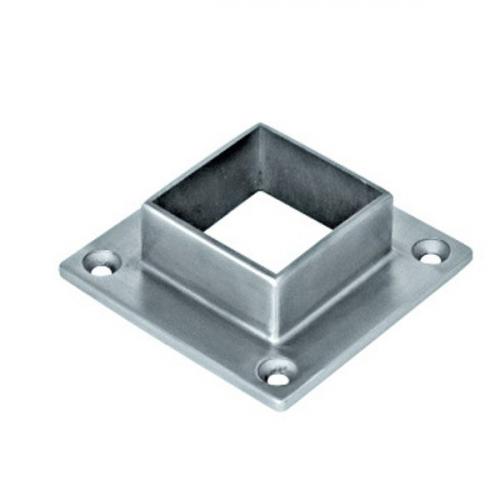

Фланец для квадратной трубы

Чтобы соединение получилось долговечным и надежным, при сборке нужно следовать нескольким несложным правилам.

1. Прокладка должна быть одна, не больше, иначе снизится герметичность.
2. Каждые один-два года состояние прокладки следует проверять.

Врезка трубы в трубу под углом 90 градусов гост. Как сделать отвод 90 градусов из трубы

Самый простой вариант– найти справочник по изготовлению и монтажу трубопроводов. В нем есть чертежи для изготовления со справочными размерами. Для изготовления потребуется сделать выкройки из картона или плотного листа бумаги, обвести их по контуру на трубе, а затем с помощью болгарки или газа вырезать детали и сварить. Особое внимание следует уделять качеству швов, так как гораздо проще подварить и проверить изделие в еще не собранном состоянии, чем потом лазить по углам и искать течь.

Трубы диаметром до 100 мм гнуться на трубогибе методом нагрева, и как правило не нуждаются в изготовлении специальных фитингов. Обычно для изготовления угла в 90 градусов используется 3-4 сегмента. Если диаметр трубы будет 100-159 мм, достаточно 3 сегментов. При диаметре свыше 159 мм используются уже 4 сегмента. Изготовление фитингов 90 градусов на трубы диаметром более 180 мм возможно с применением 5 и более сегментов, чтобы завихрения потока были не такими большими.

Отвод трубы 90 градусов 100 мм можно сделать своими руками и без использования выкроек. Для этого достаточно отрезать на глазок два куска стальной трубы с углом примерно 30-35 градусов, а третью часть подгонять уже по месту. Если сила завихрений не играет важной роли можно обойтись и вообще двумя кусками трубы 100 мм по 45 градусов, сваренными между собой.

Фитинг из трех сегментов

На трубу 159 мм отвод 90 градусов своими руками сделать можно точно так же как и на 100 мм. Единственная сложность может возникнуть при вырезании раскроенных кусков, так как 159 мм труба идет с усиленными стенками и достаточно сложно режется болгаркой. Именно поэтому трубы диаметром 159 мм и 180 мм проще резать газовым резаком, что будет более быстро и безопасно.

Источник: https://baget-bez-stusla.aystroika.info/novosti/kak-soedinit-dve-truby-pod-uglom-90-gradusov-svarkoy-raznovidnosti-svarnyh-shvov-i

Как соединить две трубы под углом 45 градусов. Сварка круглой трубы под прямым углом для новичка

Сварка круглых труб у начинающего сварщика-любителя может вызвать вопросы, в первую очередь касательно разметки криволинейной поверхности. Каждую из двух труб нужно отрезать под углом, в два раза меньшим угла соединения, то есть для прямого угла — 45 градусов.

Разметка

Есть много способов провести разметку для отреза трубы под углом в 45 градусов. Рассмотрим один из них. Для него потребуется кусочек бумаги или ткани длиной, равной длине окружности трубы.

На его середине предварительно делается отметка. Оборачиваем бумагой трубу и делаем мелом метки на трубе в середине и месте соединения концов с обеих сторон листа, через полученные метки проводим линию. В результате получатся две линии, расположенные точно на противоположных концах окружности трубы.

Следующий этап — метка на одной из линий на расстоянии, равном ширине трубы. Требуемое расстояние можно получить измерив его любым прямым предметом или приложить второй кусок трубы. Полученная метка соединяется с началом линии на другой стороне в обе стороны.

В качестве направляющей используется тот же кусочек бумаги или ткани. Те же манипуляции производятся и со вторым куском трубы. Получившийся в месте соединения линий угол скругляется.

Разрез

После окончания разметки можно приступать к резке. Она производится по намеченной линии с помощью УШМ. В рассматриваемом случае труба имеет малую толщину, поэтому дополнительная разделка кромок не требуется — она нужна при толщине стенок более 5мм, поэтому после отреза достаточно только зачистить обрабатываемую поверхность под сварку.

Сварка

Соединяемые трубы соединяются и фиксируются при помощи сварочного магнита. После их позиционирования выполняем прихватки с двух противоположных сторон для изначальной фиксации и уменьшения деформации металла при сварке.

Магнит после этого шага можно снять — он больше не требуется. Зафиксированные прихваточными швами трубы обвариваются по всей длине соединения. Осталось обработать шов после сварки — отбить шлак и зачистить при помощи УШМ. Шов проверяется на герметичность, а полученный угол конструкции — на геометрическое соответствие с помощью угольника.

Как согнуть трубу под 90 градусов в домашних условиях. Как гнуть металлопластиковые трубы с помощью трубогиба

Трубогиб (станок Вольнова) – это приспособление, благодаря которому можно с лёгкостью согнуть металлопластиковую трубу в домашних условиях. Трубогиб позволят сгибать конструкции без предварительного нагрева, радиус изгиба при этом может достигать 180 градусов. Гибка металлопластиковых изделий с помощью трубогиба совершенно безопасна, при этом полностью исключается возможность брака детали. Ручной станок Вольнова имеет простую конструкцию. Он состоит из рукоятки, подвижного ролика, ролика-шаблона, скобы и изогнутой трубы. Пользоваться данным устройством очень просто, его можно изготовить даже самостоятельно.

В домашних условиях чаще всего применяются арбалетные или пружинные трубогибы. Поверхность, которой будет выгибаться труба, перед началом работ лучше слегка смазывать маслом. Так уменьшится трение между деталями, и поверхность трубы не будет повреждена.

Полезный совет! Аналог трубогиба можно сделать в домашних условиях. Он будет состоять из досок, выпиленных по шаблону в форме полукруга. Такой трубогиб нужно плотно зафиксировать на основании. Важно, чтобы толщина доски превышала диаметр трубы.

В продаже имеются более модернизированные модели трубогибов, такие как гидравлические или электромеханические. В хозяйстве трубогиб может пригодиться только по своему прямому назначению, то есть во время ремонта или монтажа трубопровода. Поэтому покупка дорогостоящих моделей имеет смысл лишь в том случае, если предстоит выполнение очень большого объема работы или если такая работа будет постоянной.
