Здесь куда больше можно проявить свою фантазию, ибо в строительных магазинах продается масса заготовок разных направлений, при помощи которых можно произвести врезку труб. Наиболее популярными методами считается резьбовая состыковка, фланцы, муфты и врезка седловым отводом. Далее расскажу детальнее по каждому из них.

При работе с полимерами следует обращать внимание на мягкость материала, ибо сильное механическое воздействие на срезы труб может попросту ее уничтожить, приведя к сильной деформации или расслоению. Далее я описываю наиболее безопасные методы врезки пластиковых труб, которыми пользуюсь лично.

Врезка труб разного диаметра. Сварка труб разного диаметра под прямым углом

Врезка трубы в трубу: как правильно разметить и вырезать зону стыковки без спец. инструмента

Нередко приходиться соединять две круглые трубы одного и того же диаметра под 90 градусов. Выполнение такого соединения «на глазок» не гарантирует качественности и прочности стыковки. Но при использовании довольно простой разметки с этим делом справится любой человек.

Понадобится

• два круглые трубы одинакового диаметра;
• маркер, мерная рулетка и циркуль;
• керн и молоток;
• тиски слесарные;
• болгарка;
• ручной напильник;
• кусок картона;
• ножницы и др.

Процесс разметки и выреза зоны поперечной стыковки двух одинаковых круглых труб

На образующей одной трубы керним центр места стыковки с другой трубой. Будем работать с трубами наружным диаметром 60 мм. Ровным счетом ничего не изменится, если они будут другого размера.

Разводим ножки циркуля на половину диаметра трубы, т. е. на 30 мм, что является также ее радиусом. Ставим ножку циркуля в ранее намеченную точку на поверхности трубы и наносим на нее окружность.

Через намеченную точку (центр окружности) проводим воображаемое сечение, перпендикулярное оси трубы. От точек его пересечения с проведенной циркулем окружности откладываем в стороны по 5 мм.

Проводим линии, проходящие через намеченные точки, и плавно спрягающиеся с линией окружности.

Материал внутри внешней замкнутой линии, нанесенной на поверхность трубы, вырезаем с помощью болгарки. Удаляем заусенцы и слаживаем оставшиеся неровности ручным напильником.

Вокруг отрезка второй трубы, установленного вертикально на лист плотной бумаги или картона, проводим маркером окружность и вырезаем ножницами круг, ограниченный ею.

Складываем вырезанный картонный круг пополам по диаметру, отмечаем линию сгиба, вновь распрямляем его и ровно укладываем на торец трубы отметкой линии сгиба наружу.

Точки пересечения линии сгиба (диаметра) круга с цилиндрической поверхностью трубы отмечаем маркером.

Делим линию сгиба картонного круга на три равные части по 20 мм и сгибаем одну из внешних частей круга по линии (хорде), перпендикулярной диаметру, и проходящей через отметку крайней точки 20 мм.

Отрезаем ножницами полученный сегмент по хорде, прикладываем его к внешней поверхности трубы так, чтобы хорда была на уровне торца трубы, а ее центр совпадал с ранее нанесенной на трубу отметкой.

Удерживая картонный сегмент в таком положении, обводим маркером дугу сегмента по поверхности трубы. Повторяем эту процедуру и со второй точкой на трубе с противоположной стороны.

Удаляем с двух сторон металл трубы, ограниченный нанесенными линиями, и сглаживая острые кромки и углы.

Стыкуем трубы в единственно возможном положении и завариваем линии контакта.

Врезка труб разного диаметра. Сварка труб разного диаметра под прямым углом.

Нередко приходиться соединять две круглые трубы одного и того же диаметра под 90 градусов. Выполнение такого соединения «на глазок» не гарантирует качественности и прочности стыковки. Но при использовании довольно простой разметки с этим делом справится любой человек.

Разметка

На образующей одной трубы керним центр места стыковки с другой трубой. Будем работать с трубами наружным диаметром 60 мм. Ровным счетом ничего не изменится, если они будут другого размера.

Разводим ножки циркуля на половину диаметра трубы, т. е. на 30 мм, что является также ее радиусом. Ставим ножку циркуля в ранее намеченную точку на поверхности трубы и наносим на нее окружность.

Через намеченную точку (центр окружности) проводим воображаемое сечение, перпендикулярное оси трубы. От точек его пересечения с проведенной циркулем окружности откладываем в стороны по 5 мм.

Проводим линии, проходящие через намеченные точки, и плавно спрягающиеся с линией окружности.

Материал внутри внешней замкнутой линии, нанесенной на поверхность трубы, вырезаем с помощью болгарки. Удаляем заусенцы и слаживаем оставшиеся неровности ручным напильником.

Вырезка картонного круга

Вокруг отрезка второй трубы, установленного вертикально на лист плотной бумаги или картона, проводим маркером окружность и вырезаем ножницами круг, ограниченный ею.

Складываем вырезанный картонный круг пополам по диаметру, отмечаем линию сгиба, вновь распрямляем его и ровно укладываем на торец трубы отметкой линии сгиба наружу.

Источник: https://baget-bez-stusla.aystroika.info/novosti/soedinenie-trub-raznogo-diametra-svarkoy-iz-metalla

Сварка труб под углом 90 градусов. Варианты разметки труб перед сваркой для начинающих

Процесс сварки труб под углом для начинающих сварщиков представляет определенную сложность. В первую очередь необходимо разметить трубу, после этого ровно отрезать ее при помощи болгарки и вварить в другую. Какие при этом существуют тонкости? Как правильно и быстро сделать отрезку трубы под углом?

Особенно легко произвести сварку труб под углом в 90° или 45°, а для ее разметки использовать обычный бумажный листок. Необходимо квадратный лист бумаги сложить по диагонали. Таким образом, получается простейший шаблон для нанесения угловой разметочной линии.

Можно для таких целей воспользоваться и какой-нибудь емкостью с водой, но такой метод подойдет для разметки труб небольшого диаметра. Наклонив емкость на необходимый угол, следует опустить вертикально в воду трубу, после этого надо вынуть ее и обвести полученную меточную линию.

Помимо предыдущего варианта, имеется еще один простой способ разметки труб под сварку, при использовании которого применяют небольшой металлический уголок. Его слегка прихватывают электродом в том месте, где планируется произвести сварку труб под углом, и после этого по нему ввариваемая труба обводится мелом.

Следующий метод для быстрой разметки труб и последующей их сварки под углом – с помощью приспособления в виде длинных шпажек с резинками. Для такого вида разметки нужно подставить ввариваемую трубу к другой, надев на нее две резинки, а затем плотно вставить шпажки. Достижение необходимого угла производится вытягиванием шпажек, потом производится обрезка трубы.

По завершении разметки надо взять карандаш или остро заточенный мел и нанести черту на поверхности трубы по краям шпажек. После этого, при обрезке трубы по разметочной линии, получается правильный угол для сварки.

Есть и другие высокотехнологичные способы для нанесения разметки труб под углом при сварке, к примеру, с использованием компьютерных программ. Однако такие технологии редко применяются, в основном обходятся простыми методами.

Лекало для резки трубы под 90 градусов. Резка под 45 градусов

Обычно, если вы поставили цель повернуть трубу на 45 градусов употребляют фитинги, отводы с углом поворота 45 градусов, выполненных из такого же материала, что сами трубы, если трубы железные, то и повороты привариваются из стали. Для ПНД труб есть электросварные либо литые отводы под 45 градусов (практически, что компрессионных фитингов с таким углом поворота у нас отыскать почти невозможно).

Если все таки необходимо отрезать трубу круглого сечения из стали либо различного вида пластмасс, то для этой цели пригодится лекало для резки труб под углом, форма которого рассчитывается ручным либо машинным методом. Задачка значительно упрощается, если под углом 40 5 градусов нужно отрезать железный профиль квадратного сечения.

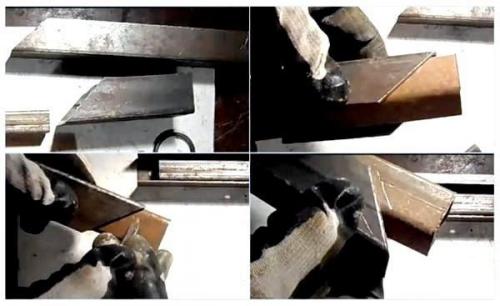

Для обрезки по-быстрому воспользуйтесь обыденным листом бумаги, сложенным на искосок, что бы размечают поверхность для грядущего реза. Применяя сложенную бумагу, поступают последующим:

• проводят на прямой поверхности профиля в месте, где производится рез, строго перпендикулярную линию;
• прикладывают сложенный на искосок лист бумаги к боковой поверхности острым концом к полосы таким макаром, чтоб верхний край картонного треугольника находился заподлицо с верхней стороной железного профиля.

Рис. 4 Самодельный шаблон для резки трубы под 45 градусов

• проводят карандашом линию по боковой части листа под углом 45 градусов, после этого картонный угол прикладывают к другой боковой стороне и обводят его карандашом (лучше пользоваться узким маркером).

Для отпиливания применяют болгарку с диском по металлу, проводя сначала узкую линию по разметке, после завершения равномерно ее углубляя до полного отделения кромок.

Во время работы с болгаркой нужно учесть последующий фактор — при полном обрезании кромок диск а возможно поврежден об острый угол

, что приведет к его износу, а в случае отсутствия защиты на болгарке даже к травмам работника. Потому угловые кромки лучше не обрезать до конца, а оставлять неширокую канавку и потом обламывать, зашлифовывая потом выступ.

Врезка трубы в трубу (развертка). Врезка труба в трубу.

Врезка трубы в трубу осуществляется под углом в 90 °. На листе руберойда выполнить вид с торца тройника. Начертить полуокружность диаметром, равным диамет­ру штуцера, и разделить её на 6 равных частей (рис. 1, а). Через точки деления провести прямые, параллельные оси штуцера, до пересечения с окружно­стью трубы в точках 0₁, 1₁, 2₁, З₁, 4₁, 5₁, 6₁. Затем про­вести прямую А’А’, (рис. 1, б), отложить на ней дли­ну окружности штуцера и разделить ее на 12 равных частей. Из точек деления опустить перпендикуляры.

Развертка врезки трубы в трубу.

Рис. 1. Изготовление и врезка штуцера в трубу:

а – подготовительная разметка;

б – разметка для шаблона;

в и г – разметка для штуцеров.

На перпендикуляре 0’0′₁отложить отрезок 00₁, на пер­пендикуляре 1’1′₁отложить отрезок 11₁и т. д. Точки 0′₁, 1′₁, 2′₁и т. д. соединить плавной кривой, которая бу­дет соответствовать очертанию нижнего конца развер­нутого штуцера. По размеченным линиям вырезать шаблон.

Изготовление шаблонов (рыбок) под врезку трубы в трубу под 90 °.

Для изготовления штуцера (табл. 1) необходимо на трубу-заготовку наложить шаблон и по нему сделать разметку, а затем по разметке отрезать заготовку. Для разметки отверстия на трубе тройника необходимо уста­новить на нее изготовленный штуцер и очертить его ниж­ний конец. Размеченный контур выреза в трубе умень­шить на толщину стенки штуцера .

В качестве шаблона для разметки можно взять и обыкновенный лист бумаги.

Размеры разверток штуцеров для тройников.

Таблица 1. Размеры (в мм) разверток штуцеров для тройников (рис. 1 в и г).
