Запил дверной коробки под 45 градусов Стуслом. Виды сборок

Сборка в пазы

Данный способ предусматривает соединение элементов с небольшим нахлестом. В вертикальной планке должен быть сделан паз, который даст возможность соединять вертикальную планку с горизонтальной под лицевую сторону. Для большинства заводских моделей именно этот вариант сборки и предусмотрен. Своими руками вы можете сделать аналогичный паз, если планируете изготовление стоек из строительного бруса, а не из МДФ заготовки.

Для начала следует сделать замеры, чтобы можно было опилить детали до требуемой длины. Промерьте дверной проем в нескольких местах, а после возьмите за основу меньший результат, и не забудьте оставить зазор для монтажной пены. Следует знать и размер дверного полотна, для этого зазоры следует прибавить на свободный ход двери в коробке. С каждой стороны будет достаточно от 0.3 до 0.5 см. За основу следует взять дверное полотно с шириной в 0.8 метра и высотой в 2 метра.

Дверная короба должна соответствовать следующим данным:

Для дверей с порожком – 0.806*2.006 метра.
Без порожка с учетом большого зазоры для открывания полотна – 0.806*2.010 метра.

Как правило, с порогом устанавливают двери в туалет и ванную комнату. Для остальных проемов порог не требуется, чтобы не было препятствий.

Запил дверной коробки под 45 градусов Стуслом. Виды сборок

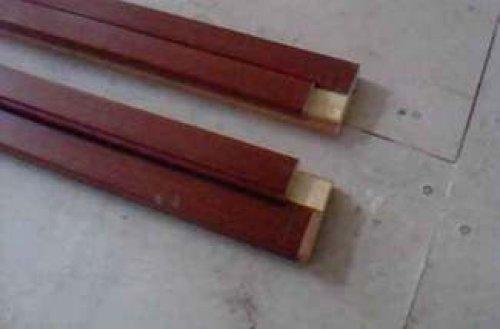

Отметьте на вертикальных планках коробки размеры паза, а также делайте отступ в 1 см от внешнего края и 3 см от верхнего торца.
Аккуратно удалите отмеченную часть бруса, и аналогичным способом следует поступить со второй планкой.
Проверьте, насколько хорошо и правильно закреплены элементы, а также соответствует ли все размерам.
Соедините элементы при помощи саморезов. Н

На этом сборка коробки будет окончена.

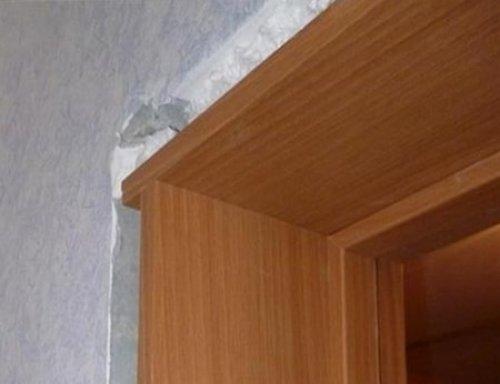

Сборка под углом в 45 градусов

Второй способ – этой запил дверной коробки под 45 градусов. У такого метода есть небольшие отличия в запиле стоечных элементов.

Замеры следует осуществлять аналогичным методом, что и в описанном выше варианте сборки коробки в паз. Отличие будет заключаться лишь в том, какой будет длина горизонтальной планки. Она должна быть на всю ширину, т.е. 0.806 метра, так как края будут запилены на 45 градусов.
После того, как брус будет напилен в нужную сторону, следует взять запилы под требуемый угол. Для этого возьмите стусло, который и сыграет роль прекрасного шаблона, а если инструмент отсутствует, то следует сделать запил на глаз.

Готово! Способ несложный, а в конце дверная коробка выглядит очень красиво.

Установка дверной коробки. Разметка и замеры

Перед тем как собрать дверную коробку необходимо произвести несколько точных замеров и сделать разметку материалов. Дверной блок устанавливается после того, как готовы полы и произведена отделка стен.

Снятие размеров производится по высоте, ширине и толщине дверного проема. Показания следует указывать с точностью до 0,01 см. При неточности в измерении, дверь установленная своими руками, может неплотно прилегать, или скрипеть при открытии\закрытии.

Разумеется, существуют определенные стандарты дверных коробок:

кухня – 60 х 200 см;

жилые комнаты – 70-80 х 200 см;

санузел – 60 х 190-195 см.

Но с учетом старых построек, нарушения геометрии проема и разницы в толщине стен, лучше перестраховаться и замерить все повторно. Это даст гарантии правильной работы дверного блока в целом.

Замеры межкомнатной двери

Чтобы произвести замеры, необходимо иметь под рукой следующие инструменты:

измерительная рулетка;

карандаш или маркер;

бумага;

угольник;

отвес.

Переходите к измерению:

Измерьте высоту и ширину проема. Для определения верной горизонтали, ширина измеряется по уровню пола.

Определите габариты дверного полотна. Для этого необходимо от ширины проема отнять ширину бруса каркаса двери, умноженную на 2, а полученный результат округлить до сотни. Например, если измерение проема показало 90 см, а ширина бруса коробки 25 мм, то по простой формуле рассчитываются габариты полотна (900 - 25*2 = 850). На основании чего полотно должно составлять 80 см. Высота определяется аналогичным образом.

Отдельно замерьте проемы в ванной комнате и санузле. Здесь, за счет порожка, который предотвращает вытекание воды, высота значительно меньше.

Вычислите глубину дверного блока. Для этого следует сделать замер толщины стены.

Важно! Обрезать дверное полотно не рекомендуется, подбирать его необходимо по проведенным замерам. Если этим пренебречь, вы столкнетесь с образованием слишком больших зазоров или порчей двери.

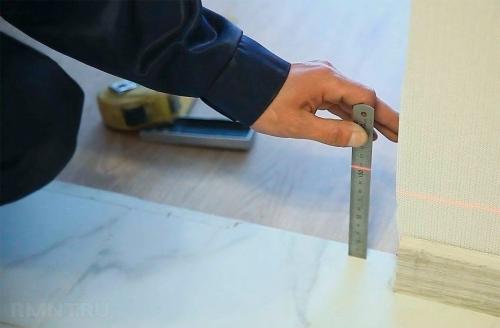

Прежде чем установить дверную коробку также необходимо проверить уровень пола. Важно, чтобы пол был ровным. Этот замер производится с помощью строительного уровня. Разница между стойками дверной коробки не должна превышать 2 мм.

Сборка дверной коробки под 45 градусов. Разновидности дверных коробов

Чтобы правильно установить дверной короб в стеновой проем, предварительно рекомендуется изучить конструкцию изделия.

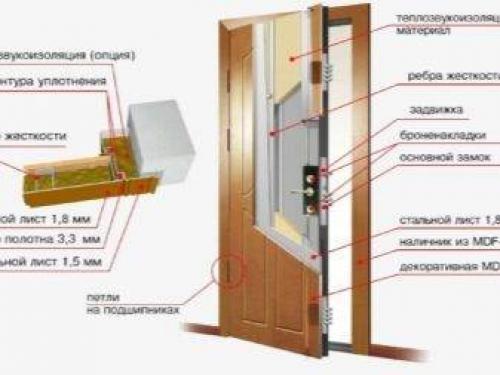

Коробка является несущим элементом дверной конструкции, который принимает на себя нагрузку полотна. Она состоит из одной горизонтальной и двух вертикальных планок, соединяющихся между собой. Крепление короба осуществляется непосредственно к стенкам входного или межкомнатного проема.

Несущий элемент двери формирует ровный портал, а также обеспечивает надежное крепление самой двери. С одной стороны рамы коробки крепятся петли, на которые навешивается полотно, с другой стороны выполняется отверстие для замочного механизма и крепится ответная планка.

Положение двери в первую очередь зависит от правильного монтажа несущей составляющей (короба). Поэтому именно данный этап работ является приоритетным. Даже из-за незначительного перекоса двери буду плохо закрываться, затираться и быстро изнашиваться. Также важно обращать особое внимание на прочность рамы, учитывая вес материала, из которого изготовлено полотно.

Дверные коробки, предлагаемые на рынке, классифицируются по разным показателям. Одним из них является технология сборки конструкции: прямая, диагональная или шип в паз. Установка в дверной проем коробки межкомнатной двери выполняется только после предварительной сборки конструкции.

В первом случае элементы дверной коробки соединяются между собой перпендикулярно. Во втором – края планок обрезаются под 45 градусов. В обоих случаях для их соединения используются шурупы. Самым надежным способом соединения конструкции является шип в паз, который вырезан непосредственно в планке.

Также коробки можно разделить на разные типы по материалу изготовления. Для их производства используют сталь, дерево, пластик и МДФ панели. Сегодня на входе в квартиры и частные дома чаще всего устанавливают металлические конструкции. Они наиболее прочные, надежные и долговечные. Деревянные двери устанавливаются в межкомнатные проемы, а пластиковые — на балконах.

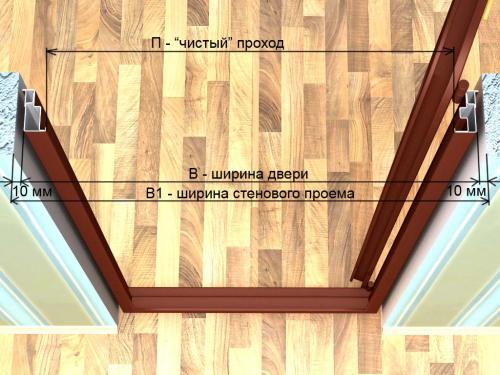

Схема установки дверной коробки. Размеры и комплектация

Межкомнатные двери выпускаются стандартных размеров, жаль только, что стандарты в разных странах отличаются. Например, в нашей стране распашные двери делают шириной 600 — 900 мм с шагом 100 мм. В некоторых странах ЕС нормы такие же — в Г ермании, Италии и Испании. Во Франции стандартны другие. Тут самые узкие двери 690 мм и далее с шагом 100 мм.

А так ли важна разница? Если поменять захотите только дверное полотно без коробки, то важно — придется выбирать из своего сегмента или полностью менять вместе с коробкой. Межкомнатных дверей такого стандарта, как в нашей стране, выбор намного больше, как во Франции — в разы меньше.

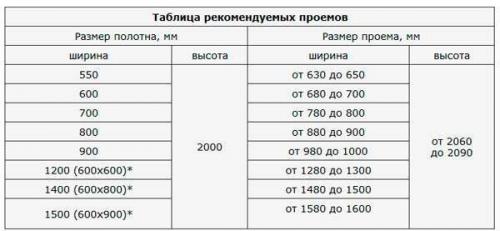

Рекомендуемая ширина дверного полотна для разных размеров дверной коробки

Какой ширины двери нужны зависит от того, куда собираетесь их ставить. Если говорить о стандартах, то рекомендуются следующие величины:

в жилую комнату ширина от 60 до 120 см, высота 2 м;
санузел — ширина от 60 см, высота 1,9-2 м;
в кухню ширина дверного полотна не менее 70 см, высота 2 м.

Если при замене двери решено проем сделать больше/меньше, на это разрешения не нужно, но необходимо оставаться в заданных для каждого помещения пределах.

Как же определить, какой именно ширины покупать двери? Измерьте дверное полотно, которое имеется и будете знать, что вам необходимо. Если дверей нет, найдите самое узкое место в проеме, измерив его, вы сможете узнать, какой ширины вам необходим дверной блок. Это дверное полотно + дверная коробка. Так наружные размеры дверной коробки должны быть меньше измеренной величины. Например, у вас получилось 780 мм, ищите блок с параметрами 700 мм. Более широкие в этот проем не вставить.

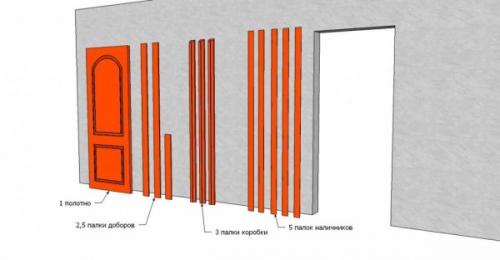

Самая полная комплектация межкомнатной двери — с коробкой, доборами и наличниками

При выборе двери обращайте внимание на комплектацию. Есть три вида сборки:

Дверное полотно. Коробку покупаете отдельно.
Двери с коробкой. Все в комплекте, но коробка в виде отдельных досок. Придется запиливать углы и соединять, навешивать петли самостоятельно.
Дверной блок. Это готовые к установки двери — собрана коробка, навешены петли. Только подрезать по высоте боковины, ровно выставить и закрепить.

При одинаковом качестве дверного полотна цены на эти комплекты отличаются значительно. Но и разница во времени, которое потратите на установку, приличная.

Разметка дверной коробки. Особенности

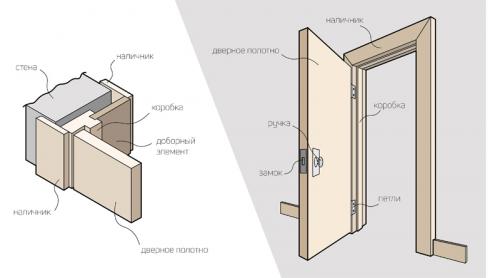

Стандартный дверной блок состоит из двух элементов:

Коробки, состоящей из верхнего, притворного и петельного бруса (коробки для блоков с порогом, дополнены еще одним нижним брусом);
Двери.

Петлевой брус несет на себе основную нагрузку двери.

Чаще всего дверное полотно навешивается с помощью двух петель. В комплект может входить дверная ручка с защелкой. Если наличники не входят в заводской комплект дверного блока, их закупают отдельно.

В фабричных конструкциях стационарный наличник обычно совмещен с коробкой. При сборе коробки из отдельно закупаемых материалов наличник лучше приобрести телескопический, т. к. он очень прост в монтаже. Когда проем двери шире устанавливаемой дверной коробки, недостаток восполняют доборами. При нежелании покупать доборные элементы стены отделывают откосами. Слишком широкий проем можно сократить, установив со стороны петельной стойки брус. В таких случаях он крепится, как и притворная стойка, к стене с помощью анкеров, а петельная стойка – к брусу саморезами с меньшим диаметром.

В кирпичную стену толщиной 70 мм впишется коробка шириной 108 мм. Если стена из бруса толщиной 100 мм, то размер коробки будет 120 мм. Это размер типовых готовых блоков в нашей стране

Если у вас будет сборная коробка, важно произвести замеры заранее

Таким образом промежуток между блоком и стеной будет 10-15 мм. Иногда проем намного большего размера, чем требуется, в таком случае лишний зазор заделывается кирпичами или зашивается гипсокартоном. Если зазор не слишком большой, то проемы заполняются монтажной пеной со всех сторон, шпаклюются и закрываются наличниками.

Двери могут иметь разные комплектации:

Дверная коробка собрана полностью, с врезанными петлями и навешенной дверью. Это очень удобный вариант. Все готово к установке, остается только вмонтировать блок в проем.
Полотно и коробка. В наличии все детали готовые к сборке. Все элементы совмещаются между собой, но не собраны. Потребителю придется самостоятельно все собирать воедино и встраивать.
Только дверное полотно. Все необходимые пиломатериалы вам нужно приобрести отдельно. В этом случае у вас есть преимущество. Вы можете подогнать коробку под габариты проема при сборке.

Дверные коробки могут быть изготовлены из следующих материалов:

Из бруса. Такие конструкции очень прочны, но требуют специальной обработки, т. к. внешне не привлекательны. Их обрабатывают пропитками, морилкой, тонированным лаком. На выходе получаются очень прочные и износостойкие блоки.
Из ДВП. По сути, это спрессованная бумага. Этот материал подходит для конструкций с максимально легкими дверями. Дверные блоки из ДВП недолговечны и быстро выходят из строя.
Из МДФ. Дверные коробки максимально привлекательны и достаточно прочны. Срок их службы, в основном, зависит от верхнего покрытия. Обычно это шпон, ламинат или ПВХ.

Существует 2 вида формы дверных блоков:

Полная коробка. Состоит из двух боковых профилей, притолоки и порога.
В виде литеры П. У данной коробки отсутствует порог.

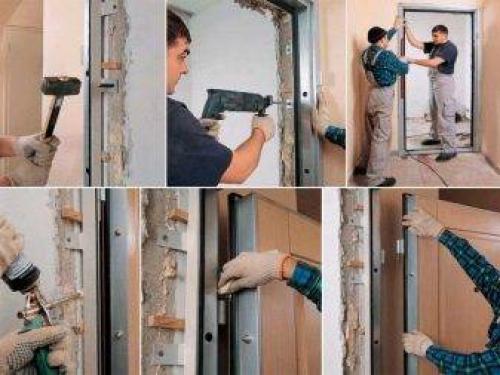

Чтобы заменить старый дверной блок на новый, нужно пошагово выполнить следующие действия:

Произвести демонтаж старой дверной коробки.
Собрать основную несущую конструкцию.
Оснастить дверное полотно и коробку необходимой фурнитурой.
Грамотно установить коробку в проем.
Навесить дверное полотно.
Установить наличники.

При демонтаже старой коробки предварительно снимаются наличники. Способ их снятия будет зависеть от того, каким методом они крепились. Если они посажены на жидкие гвозди или клей, то достаточно просто поддеть их инструментом и потянуть в сторону. То же самое касается телескопических наличников, они легко демонтируются. Если наличники прибиты гвоздями, придется применить гвоздедер, а возможно, и топор. При удалении притворного и петельного бруса не лишним будет распилить их посередине, это облегчит их извлечение из проема. Затем нужно проверить стену на прочность, и если необходимо, то укрепить ее.

Сборка дверной коробки с доборами. Сборка и монтаж дверной коробки

Коробка дверного блока собирается из двух боковых стоек, верхней перекладины и, опционально, нижней перемычки, выполняющей роль порожка. Примерку и подгонку деталей следует проводить на ровном полу, разложив стоевые привторной частью к себе.

Сначала на обеих боковых стойках выполняются подрезы: выступающая планка прорезается припасовочной ножовкой с отступом от края, равным полной толщине стоевой. Делается это для корректного примыкания профильных брусков во внутренних углах лутки. Когда подрезы выполнены, между ними вставляется перемычка. Длина её должна быть равна ширине дверного полотна, плюс значения зазоров между дверью и коробкой с обеих сторон.

Высота дверной коробки составляет длину дверного полотна с зазорами с верхней и нижней или только с верхней стороны для монтажа с порожком или без него соответственно. Откладывать это расстояние следует когда коробка собрана на полу без скрепления. По отмеченной длине стойки просто отрезают в стусле под прямым углом.

Если в нижней части будет установлен порожек, его вырезают длиннее верхней перекладины не менее чем на два значения толщины стоевых. Если верхняя перемычка устанавливается враспор между стойками, то порожек просто прикладывается к коробке снизу. Естественно, нужно не забыть сделать подрезы центральной выступающей планки. Если в итоге порожек немного выступает за габариты дверной коробки, обрезать излишки не обязательно.

Для скрепления частей коробки воедино можно использовать некаленные анодированные саморезы или мебельные конфирматы. Соединение проводится в углах коробки: сначала скрепляемые части нужно выставить под 90°, а затем просверлить одно пилотное отверстие диаметром, равным стержню самореза или конфирмата без учета резьбы, сместив его от центра на 15–20 мм. Когда первый элемент крепления будет закручен, прямой угол проверяется ещё раз, после чего вкручивается второй крепеж, также со смещением от центра, но в обратную сторону. Если коробка устанавливается без порожка, её низ временно скрепляют деревянной планкой. Прикручивать планку следует в те места, которые впоследствии скроются под наличниками или доборами.

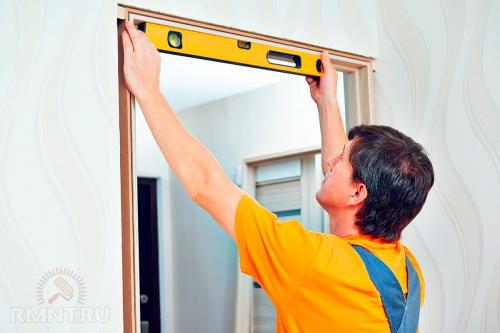

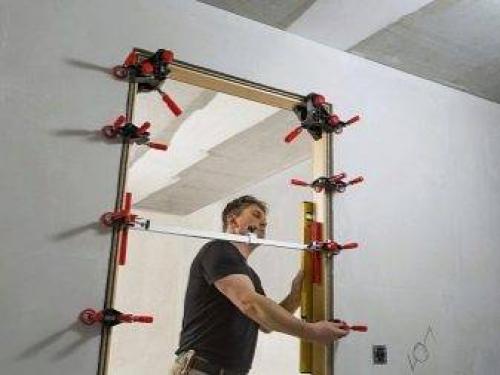

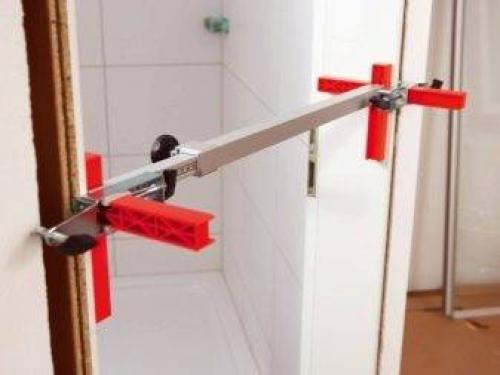

Установка коробки в проём — дело 10–15 минут. Сначала дверной блок фиксируется с помощью распорок — клиньев, вырезанных из пенопласта. Необходимо по два клина на каждую вертикальную часть коробки и один под верхнюю перекладину. Под порожек коробки раскатывается лента из вспененного полиэтилена. За счёт мягкой фиксации на пенопластовых клиньях коробку можно свободно регулировать. С той стороны, в которую будет открываться дверь, коробка должна позиционироваться заподлицо с плоскостью отделки стены. Делается это с помощью длинного правила, приложенного к стене с небольшим вылетом внутрь проёма. Особое внимание нужно уделить углам коробки, прикладывая правило наискось по двум смежным участкам стены.

Когда дверь выровнена, её временно крепят к торцам проёма. Если стоевые имеют накладную планку с потайным пазом, крепление производится через этот паз — обычным саморезом насквозь. При установке дверей в перегородках из ГКЛ это единственный вариант невидимого крепления. Если дверной блок будет иметь откосы, предварительно к тыльной стороне стоевых прикручивают монтажные или П-образные пластины для гипсокартонного профиля, через которые коробка и фиксируется в проёме.

Значение такого крепления сугубо номинальное, оно необходимо, чтобы блок не повело от расширения пены. Когда дверь закреплена, все зазоры между блоком и проёмом заполняют полиуретановой пеной на половину или 2/3 объёма шва. Важно, чтобы пенный контур был непрерывным. Дальнейшую работу с дверью можно продолжить через 1,5–2 часа.

Каким диском резать дверную коробку. Как правильно собрать дверную коробку в домашних условиях

Как правило, дверную коробку вы приобретаете в разобранном виде, т.е. по частям. В нее входят две боковые поперечины, верхняя перекладина и порог. Чтобы приступить непосредственно к самой сборке, Вам необходимо произвести некоторые подготовительные работы. Вообще, подготовительный этап самый важный. Если его должным образом провести, он всегда поможет избежать ошибок, которые в этом деле допускаются даже опытными мастерами. Перед тем, как приступить к работе, нужно подготовить рабочее место. Ведь нужно учитывать тот факт, что вам придется делать прирезки. А это довольно пыльная работенка. Далее необходимо подготовить набор инструментов, который будем необходим в процессе сборки. Что же вам понадобиться? Стандартный перечень включает в себя следующее: рулетка, карандаш, стусло и ножовка или торцовочный станок, отвертка либо шуроповерт, саморезы. Размер дверной коробки будет зависеть напрямую от размера дверного полотна. Первая ошибка, с которой можно столкнуться, это прирезать коробку в размер двери. Нужно всегда учитывать тот факт, что помимо самой двери, к коробке крепятся еще и навесные петли. А это тоже занимает некоторое пространство. Если этого заранее не предусмотреть, ваша дверь будет с огромным трудом закрываться, если вообще будет закрываться. Итак, все вами учтено. Приступаем к снятию размеров. При помощи рулетки замеряем высоту двери . Исходим из того, что двери могут быть по высоте и ширине абсолютно разными.

Запил дверной коробки под 90 градусов. Как собрать дверную коробку?

Сделать дверную коробку из заготовок правильно поможет схема сборки.

Раскладывают элементы на плоской поверхности на одном уровне.
Правильно размечают дверную коробку.
Торцы брусков запиливают под углом 45 или 90 градусов.

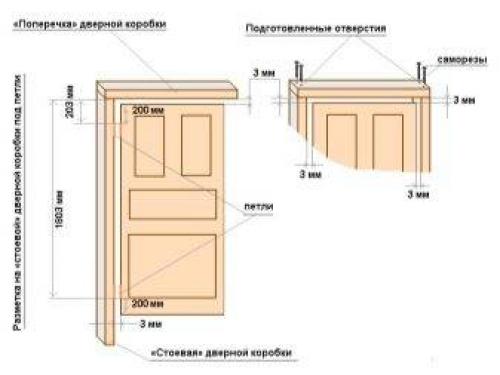

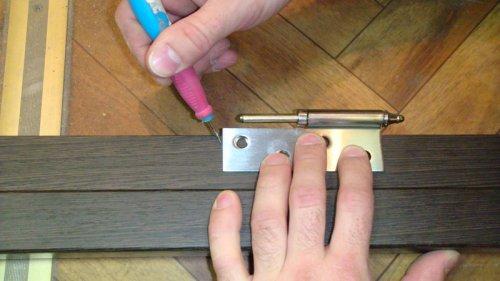

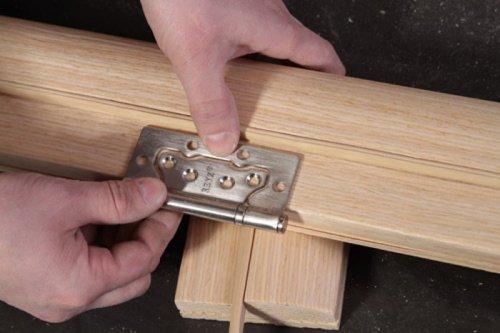

Определяют положение петель и отмечают их на вертикальной стойке. Отмеряют по 200 мм снизу и сверху. С какой стороны зависит от правого или левого открывания двери.
Если петли врезные, стамеской делают выемку и закрепляют их. Накладные петли просто прикручивают в нужном месте.

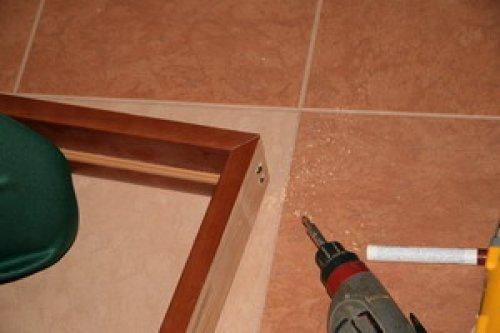

Бруски стягивают саморезами. Процедуру проводят аккуратно, потому что, немного переусердствовав, можно повредить элементы.
В завершение вставляют дверное полотно, выравнивают и проверяют, есть ли между ним и конструкцией нужный зазор.

Короб необходимо увеличить с помощью добора, если ширина стены больше 70 мм, а наличники ставятся с двух сторон.

Если выполняется сборка дверной коробки из МДФ, все крепёжные работы должны проводиться с предварительным рассверливанием, чтобы не образовались трещины и сколы на изделии.

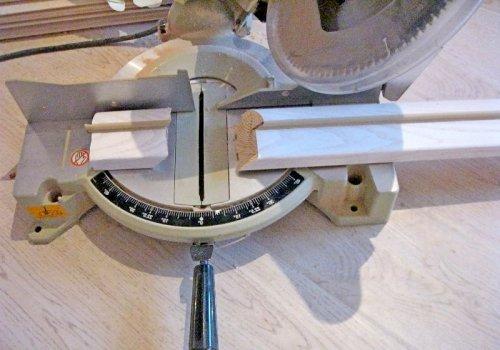

Как запилить дверную коробку под 45 градусов?

Элементы с округлым сечением запиливают под углом 45◦. Для того чтобы сделать правильный зарез используют стусло или торцовочную пилу с вращающимся столиком.

Выполняться сборка дверных коробок своими руками может без применения специальных инструментов. В таких случаях можно нужный угол отпилить без стусла, используя для разметки линейку и транспортир.

При выполнении монтажа конструкцию закрепляют с помощью саморезов, которые вкручивают под углом.

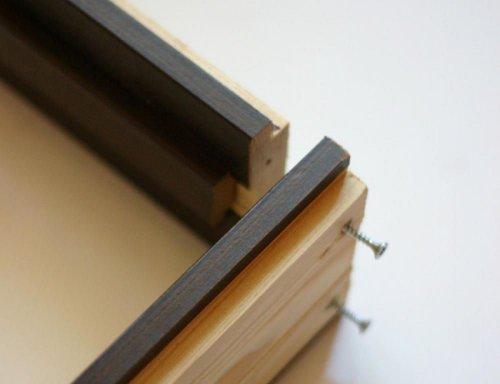

Сборка коробки под углом в 90 градусов

При таком варианте сборка дверной коробки выполняется легко и быстро.

Нужно отпилить необходимую величину стоек и горизонтальной перекладины под прямым углом.
Выбрать лишнюю часть притвора.

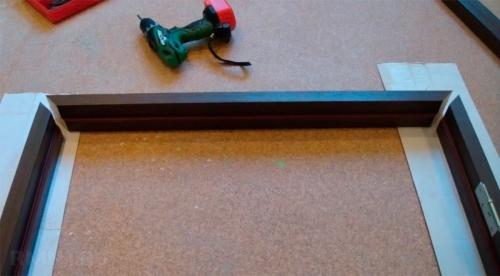

Элементы коробки разместить на полу выровнять и закрепить в торцах саморезами (по 2 в каждый).

Для того чтобы все стороны сохранили параллельность к дверному коробку можно приложить дверь и проверить, как она будет стоять в проёме. Соединение дверной коробки под 90 градусов у специалистов считается быстрой технологией монтажа.

Сборка коробки с порогом

Существенной разницы между установкой дверных коробок с порогом и без него не существует. Пороги в последнее время утратили свою актуальность. Но, несмотря на это, поклонников у такой системы немало. Объясняется это тем, что она более крепкая и надёжная, чем конструкция без нижней поперечной планки. Такие системы могут выдерживать значительные нагрузки и подходят для установки массивных дверей из дерева. Пороги считаются обязательным условием для санузлов. Независимо от того какой выбран вид конструкции собрать коробку межкомнатной двери сможет каждый человек.
