Как врезать кран в металлическую трубу без сварки. Как врезаться в трубы отопления без сварки

Как врезать кран в металлическую трубу без сварки. Как врезаться в трубы отопления без сварки

Системы отопления в многоквартирных домах имеют одну особенность: не удается отключить подачу тепла на локальном участке системы отопления для проведения работ. Врезка в трубы отопления без сварки применяется именно в таких случаях и требует определенной сноровки при выполнении работ.

Врезать трубу в металлическую магистраль подачи тепла, без отключения подачи теплоносителя, быстро, правильно и аккуратно, способен не каждый мастер. Ошибки при врезке в магистраль отопления, находящуюся под давлением, и любое промедление в работе сулит большим количеством воды, неизбежно попадающей внутрь помещения. Не рекомендуется проводить врезку в трубы отопления без согласования с коммунальными службами. Если все же есть необходимость проведения таких работ своими силами — в этом случае выручит специальный фитинг. Магистраль отопления, смонтированная из пластиковых труб, тоже позволяет без проблем подключить канал отвода части теплоносителя, используя соединительные элементы, предназначенные для этих целей.

Врезка в трубы отопления без отключения подачи теплоносителя проводится при помощи седелки с резьбовым отводом

Самый распространенный метод врезки в металлическую трубу отопления без сварки – использование специального фитинга, состоящего из следующих деталей:

• плотно прилегающий к тыльной стороне врезки ответный фланец, дополненный узлами крепления зажимного типа;
• узел крепления, с прочными прижимными винтами;
• верхняя часть фланца, дополненная патрубком отвода, а в ряде случаев и шариковым вентилем, перекрывающим подачу теплоносителя.

Основную магистраль подачи тепла придется просверлить, но сделать это нужно будет только после установки на место будущей врезки специального фитинга. Стоимость его достаточно высока, но и соединение считается достаточно надежным для того, чтобы осуществить безопасную врезку.

Как врезать кран в пнд трубу. Без напора

Для врезки в ПНД трубу без давления необходимо использовать седелочные отводы без фрезы.

Обратите внимание, если требуется врезка в газопроводную трубу, обязательно использовать электросварную седелку с литым патрубком или патрубком с закладным нагревателем.

Для врезки в водопроводную ПНД трубу рекомендуется использовать компрессионную седелку, которую закрепляют болтами. Патрубок компрессионной седелки имеет внутреннюю резьбу, в которую вкручивается шаровый кран или муфта для перехода на ПНД трубу. Уплотнение достигается при помощи стандартного резинового кольца, которое при стягивании болтов надежно прижимается. Отверстие в несущей трубе высверливается при помощи дрели.

ЧИТАТЬ ТАКЖЕ: Какие полипропиленовые трубы выбрать: турецкие или китайские — экономия без потери качества

Перейдем к пошаговой инструкции:

1. зачищаем поверхность;
2. вставляем уплотнительное кольцо (прокладку);
3. надеваем на трубу два полухомута;
4. закрепляем их крепежными болтами;
5. протягиваем крепеженые соединения так, чтобы хомуты сомкнулись между собой;
6. просверливаем отверстие, которое выходит в тройник хомута с помощью сверла;
7. устанавливаем седелку, используя уплотнение.

Электросварная седелка

Электросварные седелки ПНД труб устанавливаются с помощью встроенного нагревательного элемента, который расплавляет пластиковую основу. Расплавленная основа становится жидкой, а при застывании образует надежное монолитное соединение с несущей трубой. Поворот на 360 градусов вокруг своей оси дает возможность аккуратно устанавливать деталь , а встроенные в современные электросварные седелки индикаторы облегчают процесс электродиффузионной сварки конструкции.

Электросварная седелка аналогично должна быть подготовлена к работе. После завершения подготовительных работ можно осуществлять сварку, а после нее врезать способом ввинчивания со стороны основной части фрезеровочного элемента. После завершения сварки, фрезу возвращают к исходному положению, в отверстие устанавливают крышку.

Обжимной хомут-накладка

Облегченный аналог электросварной седелки – обжимной хомут. Хомуты (накладки) для врезки в ПНД трубы существуют следующих видов:

1. с запорным краном;
2. со встроенной фрезой, с защитным клапаном для врезки труб ПНД;
3. с фланцевым либо резьбовым металлическим концом;
4. с пластиковым торцом.

Для того, чтобы осуществить врезку в ПНД трубу, хомут необходимо надеть на трубу и зафиксировать на ней болтами. После этого через отводной патрубок производят высверливание и присоединяют сам отвод.

Как врезать кран в пластиковую трубу под давлением. Использование хомутов (седелок)

Размеры обжимных хомутов и количество болтовых соединений зависит только от диаметра труб, в которые предстоит врезаться. Такие накладки для врезки могут иметь:

• запорный кран;
• защитный клапан, встроенную фрезу;
• резьбовой или фланцевый металлический конец.

Некоторые изделия имеют пластиковый торец, предназначенный для пайки либо склеивания.

Обычная работа с хомутами

В этом случае ответ на вопрос, как врезаться в полипропиленовую трубу без пайки, очень прост. Обе части хомута надевают на трубу, соединяют болтами или гайками, затем через отводной патрубок выполняют засверливание. Потом подсоединяют отвод.

Сверление трубы до установки хомута делать не рекомендуют, так как в этом случае мастер рискует совершить ошибку: например, неправильно выбрать диаметр отверстия или точку сверления.

Операция под давлением

Для возможной врезки в водопровод, находящийся под давлением используют изделия, имеющие встроенную фрезу. Для нее предусмотрено полностью герметичное ответвление. Некоторые модели приспособлены для работы с дрелью. В других хомутах для сверления отверстия нужно лишь несколько раз повернуть шестигранный ключ.

Есть в продаже и максимально удобные конструкции накладки, снабженные вентилем. В этом случае после сверления воду перекрывают, ответвление с фрезой снимают, а на его месте крепят отводную трубу. Изделия со встроенной фрезой стоят намного дороже обычных устройств, зато для работы с ними неважно, есть или нет давление в системе.

Как врезаться в полипропиленовую трубу без пайки — вопрос решенный, однако нередко встает и другой, насчет целесообразности использования такого способа. Многие опытные мастера относятся к этим методам с большой опаской, недоверием, предпочитая брать в аренду «сварочный аппарат».

Источник: https://baget-bez-stusla.aystroika.info/novosti/vrezka-v-trubu-bez-svarki-obzor-tehnologii-provedeniya-vreznyh-rabot

Установка шарового крана на пластиковую трубу. Как заменить водопроводный кран под давлением: простой лайфхак

Поменять кран, находящийся под давлением задача неординарная, но не такая уж редкая. Порядок работ здесь ничем не отличается, — различия только в отпущенном времени. Также увеличивается риск затопления соседей снизу, поскольку могут возникнуть неожиданные затруднения: например, при откручивании крана, он может лопнуть, нужно будет дополнительное время на работы, а его нет.

Если Вы всё же решились на данное мероприятие, к нему нужно как следует подготовиться.

• Запастись многочисленными тряпками для сбора воды
• Подготовить инструмент, чтобы при замене не терять время на его поиск
• Припасти ёмкости для воды, и продумать действия по её утилизации
• Узнать номер телефона аварийной службы. Если ситуация выйдет из-под контроля, нужна будет специализированная помощь

Шаг №1 – подготовка к замене крана

Замена крана

После того, как были подготовлены ёмкости для воды, собрана тряпочная ветошь, сохранён в памяти телефона номер аварийной службы, нужно подготовить разводные ключи, т.е. подогнать их по размеру.

При замене потребуется уплотнительный материал: паклю или фум-лента. В таких случаях лучше использовать «старые» виды уплотнителей для герметизации водопроводных стыков, поскольку в «спешной» работе могут возникать ошибки, а пакля это прощает: ее не нужно будет перематывать, они не теряют своих свойств при многократном использовании.

Подготавливаем паклю

Подготавливаем паклю – около 20 см длиной.

Чтобы исключить подтекание в дальнейшем нужно подготовленную паклю обработать герметиком.

Врезка в металлическую трубу отопления. Особенности технологии

Механизм процесса достаточно прост. Чтобы врезаться в трубопровод, нужно на требуемом участке высверлить отверстие. Если речь идет о любом магистральном варианте – водопроводная, канализационная система, где отключить воду возможности нет, необходимо сразу же решать задачу и с перекрытием воды именно на рабочем участке.

Особенности технологии

То есть, нужно добиться сразу 2 целей: сделать отверстие и перекрыть воду под давлением с помощью какого-то запорного механизма. Причем арматура должна предусматривать и возможность монтажа следующей ветки.

Сверление трубы

Врезка в пластиковую канализационную трубу или, наоборот, крепление ветки к чугунной магистральной, требуют соблюдения 2 главных правил:

• диаметр трубы, в которую врезаются, больше трубы, которую монтируют;
• диаметр сверла должен в точности совпадать с диаметром врезаемого отрезка.

Конструкция такого устройства зависит от типа трубопровода. Кроме того, необходимо учитывать и масштаб самой работы.

Магистральный трубопровод

Магистральный трубопровод подразумевает подачу жидкости под давлением , причем весьма ощутимым, а это означает применение специального оборудования и специальных запорных механизмов. Чтобы добраться до магистрали, нужно вырыть траншею, для чего, как правило, лопат недостаточно, а понадобятся услуги экскаватора. Осуществлять какие-либо работы по подключению к магистральным системам можно лишь при получении специального разрешения, подтверждающего квалификацию мастера. Все это делает возможность самостоятельной врезки в магистраль занятием крайне затратным и невыгодным.

Канализационная труба

В бытовые канализационные и водопроводные системы врезку пластиковой трубы действительно можно сделать самому, причем как в пластиковый, так и стальной трубопровод.

Как врезаться в газовую трубу без сварки. Особенности врезки

Что такое врезка? Говоря профессиональным языком, это присоединение новой трубы к работающей «родственнице» — уже транспортирующей голубое топливо. Зачастую системы соединяют без отключения газа, даже магистральные, однако в этом процессе есть важные нюансы. Итак, давайте рассмотрим, как врезаться в газовую трубу под давлением.

Правила проведения работ

Запоминайте основные правила обращения с данными системами:

• врезку в сеть с низким давлением допустимо производить при показателях давления, не превышающих 80 мм вод.ст., но и не ниже 20;
• присоединение к магистралям либо сетям с высоким/средним давление возможно только после снижение его уровня до допустимого;
• если давление снизить невозможно, придется найти специальное оборудование, позволяющее делать врезку при нестандартных обстоятельствах;
• работы без снижения давления по закону разрешено проводить только соответствующим — имеющим разрешение на такой вид деятельности организациям (порой даже получающим специальный наряд);
• сварку и резку газом можно осуществлять на участках, имеющих давление от 40 до 150 кг/см (причем этот коридор должен соблюдаться на протяжении всего процесса).

Виды врезки

Соединять новую сеть с работающей системой можно при помощи таких технологий:

1. Холодная врезка, при которой основной трубопровод работает без изменений (объем голубого топлива в конструкциях и давление подачи остаются прежними — рабочими). По такому «сценарию» зачастую подключают к магистрали газовые сети новых пользователей. Многие народные умельцы знают, как врезаться в газовую трубу без сварки, поскольку технология эта относительно проста.
2. Сварка, называемая в народе «традиционным способом», — надежная, проверенная временем методика, правда, требующая определенной квалификации и наличия специального доступа у исполнителей, занимающихся подключением.

Что касается способов самой врезки, то они делятся на:

• катушечные, подразумевающие присоединение к торцу работающей системы;
• тавровые, когда врезка делается с пересечением осей сетей.

Врезка хомут в металлическую трубу. Хомут для врезки в трубопровод: советы по выбору и применению

Иногда случаются ситуации, когда в трубопроводную систему водоснабжения, необходимо подключить дополнительную единицу сантехники или создать новый контур. Хомут для врезки применяется в том случае, если нет возможности сделать разрез водопроводной магистрали или же она находится под давлением.

В зависимости от материала трубопровода, в который необходимо произвести врезку используют хомуты различной конфигурации и конструкции.

Далее рассмотрим самые востребованные модели хомутов для врезки.

Существует несколько видов врезных хомутов, различающихся между собой по конфигурации и материалу:

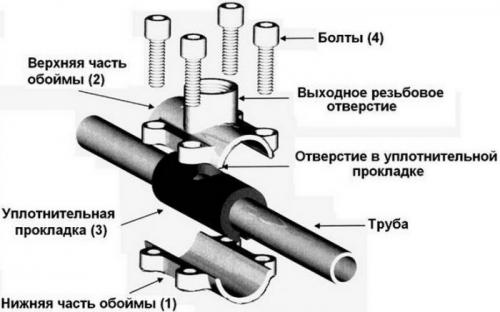

• Хомут-обойма

Такой вид хомутов используется для врезки в магистральные водопроводные системы, находящиеся не под давлением.

Хомуты-обоймы отличаются простой конструкцией. Он состоит из двух деталей, которые при монтаже скрепляются между собой болтовым соединением. Одна из деталей имеет отвод с внутренней резьбой.

Материалом для изготовления таких хомутов служат металл и пластик.

• Хомут-седло (седловой хомут)

Седловые хомуты универсальны. Они могут монтироваться на трубопроводы с давлением и без него. Для этого в конструкции такого хомута предусмотрена запирающая пластина или специальный механизм.

Сама конструкция представляют собой цельную деталь в форме «седла». Фиксируется хомут на трубе при помощи затяжного кронштейна. Изготавливают их в основном из стали, иногда из пластика.

Седловые хомуты используют для врезки в трубопроводы, изготовленные из асбестоцемента, железа и пластика.

• Засверловочный хомут

Такие хомуты применяют для врезки в водопроводную трубу, находящуюся под давлением. Засверловочный хомут представляет из себя модульное изделие со специальными насадками и поворотными разъемами.

Конструкция хомута включает в себя поворотно-затворный механизм, при помощи которого засверловочныйхомут может также служить в качестве запорной и регулировочной арматуры. Монтируются такие хомуты на стальных, чугунных и пластиковых трубопроводах. При монтаже хомута требуется применение специального оборудования.

• Электросварной хомут – седелка

Сфера применения электросварного хомута только пластиковый трубопровод. В конструкцию хомута входит нагревательная спираль и фреза для сверления отверстия в трубопроводе.

Изготавливается такой хомут из специального пластика.

Способы врезки в трубопровод

Существует два основных правила, которые необходимо соблюдать при врезке в трубопровод:

Диаметр сверла должен быть равен диаметру врезаемой трубы;

Диаметр врезаемой трубы должен быть меньше диаметра трубы, в которую она врезается.

Способ врезки в магистраль напрямую зависит от вида водопровода. Самым распространенным методами являются применение сварки и применение хомутов. Хомуты для врезки нужны в тех случаях, когда необходимо присоединениев трубопровод под давлением или когда нет возможности разреза магистрали. Монтаж на полиэтиленовом трубопроводе исключают применение газо и электросварки.

На сегодняшний день в большей части водопроводных систем используются полиэтиленовые трубы. В этом случае применение сварки не потребуется и вполне можно обойтись специальными врезными хомутами. Это позволяет провести монтажные работы в кратчайший срок и добиться высокой прочности соединения.

Особенности врезки в полиэтиленовый трубопровод

Материал, из которого изготовлены трубы, то есть полиэтилен обладает высокой пластичностью, благодаря чему врезка в трубопровод может осуществляться разными методами с использованием довольно простого оборудования. Поскольку монтажные работы не сложны и не требуют высокой квалификации, то цена на их выполнение весьма мала.

Самый простейший и популярный способ врезки в трубопровод –это присоединение хомута с отводом при помощи сверления отверстия коронкой или сверлом с дальнейшим монтажом отвода.

Такой способ врезки можно применять при отсутствии давления рабочей среды в трубопроводе. Данный метод не требует применения дорогостоящих хомутов, используется самый простой хомут с отводом.

Источник: https://baget-bez-stusla.aystroika.info/novosti/ustanovka-trubnoy-vrezki-bez-svarki-vrezka-v-polipropilenovuyu-magistral

Установка седелки на металлическую трубу. Как произвести врезку в водопровод под давлением своими руками: все способы в одном месте

Наиболее надежным способом организовать водоснабжение загородного дома  является подключение внутренней водопроводной сети к действующей системе. Но возможность перекрытия магистрального водопровода имеется далеко не всегда, поэтому встает вопрос  о выполнении врезки в водопровод под давлением.

Эта операция может выполняться как с применением сварочных работ, так и без них. Но в любом случае такие работы должны выполняться квалифицированными специалистами при наличии у них специального допуска и оформленного разрешения на выполнение подключения.

Получение допуска на производство работ

Учитывая важность водопроводной магистрали как объекта обеспечения жизненно важным продуктом, допуск для производства врезки нужно получать в местном управления водоканала. Способ выполнения не важен – с применением сварки, или без нее.

Подключение, выполненное самовольно, считается незаконной и за ней следуют меры административного воздействия с материальным наказанием.

Утвержденную копию планировки участка выдает Федеральный центр, регистрирующий земельное владение, а техусловия по подключению формулирует отделение Водоканала. В них должны быть указаны следующие данные:

• место выполнения врезки;
• размер трубы магистрального водопровода;
• данные, которые могут понадобиться при производстве врезки.

Такой документ может быть исполнен в специализированной проектной организации, но это не отменяет его утверждения в водоканале.

Документ на производство врезки зарегистрируется в местном отделении санэпидстанции. Набор документом, представляемых в СЭС, сопровождается заявлением о необходимости подключения к центральной водопроводной сети.

Учитывая всевозможные ограничения, очевидно, что экономия средств за счет приложения собственных усилий, возможна только при выполнении земляных работ. Остальное может выполняться только специалистами при наличии специальных допусков.

Подключение в водопровод под напором запрещена при следующих условиях:

• трубопровод выполнен из трубы большого диаметра;
• при отсутствии подключения к центральной схеме канализационных стоков;
• если при врезке не предусмотрена установка приборов учета расхода воды.

Приспособление для врезки в водопровод под давлением

Врезаться в трубопроводную систему с остановкой прокачки связана с значительными материальными потерями. Чтобы произвести такую операцию, необходимо:

1. Сбросить давление в водопроводе и слить находящуюся в нем воду. Это связано со значительным перебоем водоснабжения всех объектов, задействованных на данной трубе.
2. Выполнить отверстие в стенке трубы доступным способом.
3. Установить отводной патрубок, смонтировать на нем кран или задвижку.
4. Смонтировать узел подключения от отвода к внутренней разводке в доме и на участке.
5. Проверить все соединения на герметичность.
6. Заполнить трубопровод водой, сбросить воздушные пробки, поднять напор в системе до необходимой величины.

Очевидно, что временные и энергетические затраты при такой технологии подключения весьма значительны.

Поэтому разработана и применяется технология установки отводов на трубы, находящиеся под напором  без остановки функционирования водопровода.

Перед тем, как сделать врезку в водопровод под давлением, следует на трубу установить специальный седельный хомут, так называемую «седелку». Она представляет собой разрезную муфту, которая стягивается винтами.

Для уплотнения используется резиновая прокладка . На полумуфте изготавливается фланец или обрезок трубы для ввода сверла. Вариант уплотнения резиной применяется при производстве врезки в трубу из пластика.

При сверлении труб из чугуна или  стали, используется седелка в виде охватывающего слоя пластичного материала, нанесенного по внутренней поверхность муфты.

В настоящее время широкое применение находят универсальные сделки, которые изготавливаются из металлической полосы. Их конструкция напоминает стяжной хомут для автомобилей.

Учитывая постоянное совершенствование инструмента, обращаем внимание на устройство, в которое устанавливается фреза и используется кран, установленный сбоку для отвода воды при прохождении стенки.

При врезке в пластиковую трубу водопровода под давлением используются встроенные нагревательные элементы, которые позволяют проплавлять стенку без использования резки.

Для использования с трубками большого диаметра применяются седелки трехсоставные.

Установка седелки

Крепление этого элемента конструкции производится стяжкой винтами. При этом затяжку нужно производить, затягивая винты поочередно, чтобы половинки муфты сходились равномерно, без перекоса.

На стальных трубах необходима тщательная подготовка поверхности вплоть до обработки металлической щеткой или наждачной шкуркой.

При сверлении для врезки в чугунную трубу водопровода под давлением, осевое усилие на инструмент нужно производить с меньшим нажимом, чтобы избежать излома стенки, поскольку чугун хрупок.
