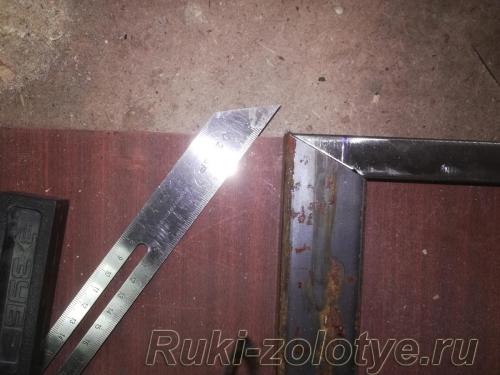

Продолжаю работы над своей обувницей. Достаточно много сварных работ и, естественно, предварительной нарезки, профильной трубы. К примеру, на фото была моя попытка (успешная, в принципе) запилиться на ус, состыковав трубы 40 и 20 мм толщиной. Кстати, стойка для УШМ такой угол не брала, так что пилил я его нижеописанной методой.

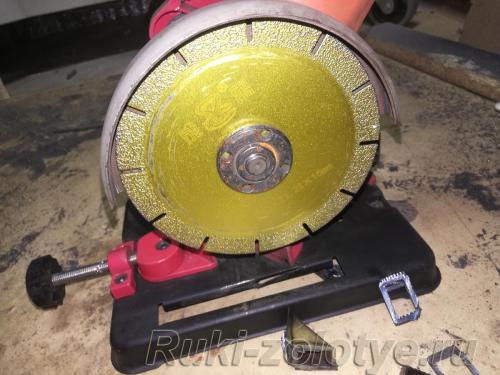

Но, посмотрев, как это будет выглядеть, я решил изменить дизайн в пользу горизонтального профиль 40 мм шириной. «Так будет симпатичнее» — решил я. Сказано — сделано. Начал переразмечать, а так как стойку перенастраивать на 40 мм трубу было лениво ради 4 резов, (про нее и оснастку я писал чуть ранее )
решил отрезать ее вручную просто болгаркой. Ну и поделиться процессом с вами — может кому пригодится.
Итак, как ровно отпилить болгаркой профтрубу без дополнительных припособлений.
Одним из плюсов этого метода является неограниченность в выборе угла реза.
Для работы нам потребуется угольник (или малка, если угол планируется не стандартный), что то острое, чем можно нацарапать разметку и сама болгарка с отрезным диском.
Основной секрет — это нанесение разметки по периметру заготовки, то есть на всех ее 4-х сторонах, линия должна замкнуться.

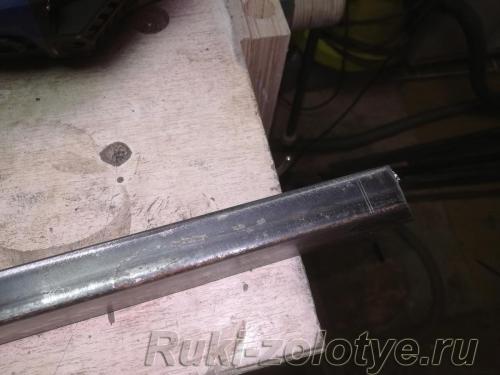

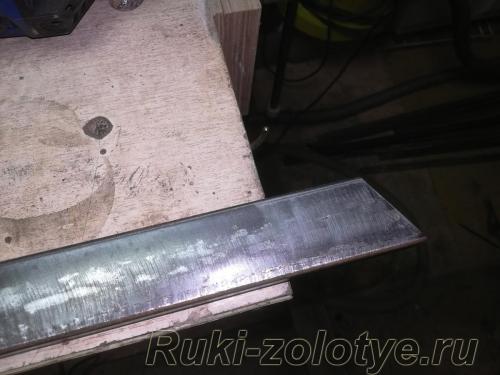

В данном случая я для наглядности разметил заготовку парой линий с учетом толщины диска

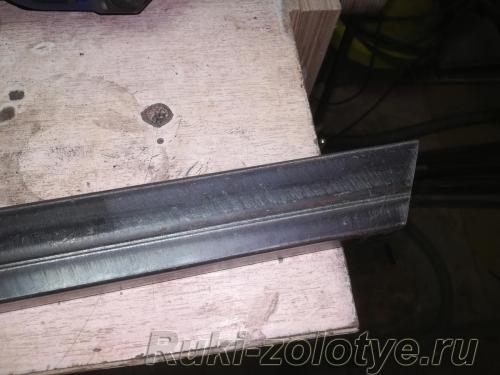

Итак, заготовка лежит на верстаке. Делаем первый рез. Основной секрет, что круг не заглубляется в материал больше, чем толщина стенки трубы.

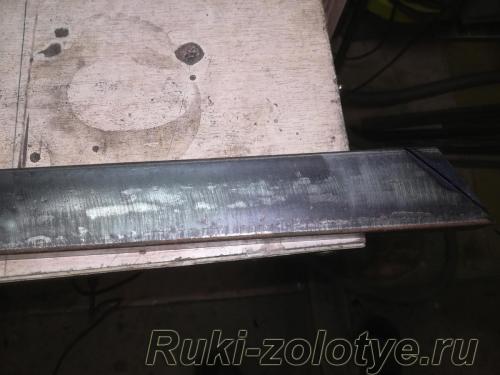

Переворачиваем, делаем второй рез — так же аккуратно, по разметочной линии. На этом фото видно, что глубина заглубления диска около 2-3 мм.

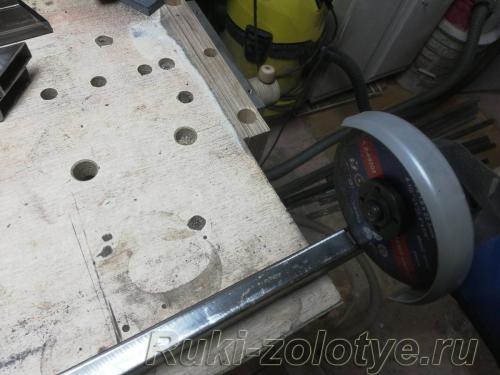

Теперь по разметке соединяем эти два реза. На фото болгарка стоит перпендикулярно, но диск лучше наклонить на угол предыдущих резов — так потом меньше подпиливать.

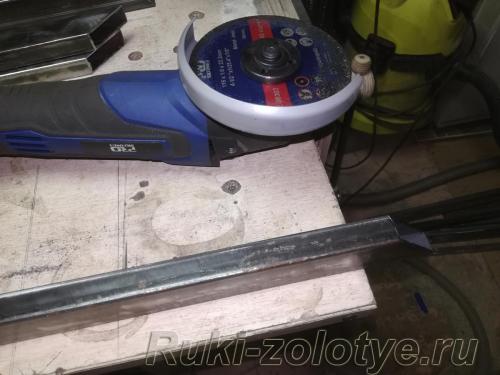

Затем переворачиваем и прорезаем последнюю стенку. Недавно прикупил вторую аккумуляторную болгарку на этот раз не Bosch, а ProStromer. На удивление, она оказалась более ухватистой, чем Bosch, так что режу в основном теперь ей. Ссылка на алиэкспресс

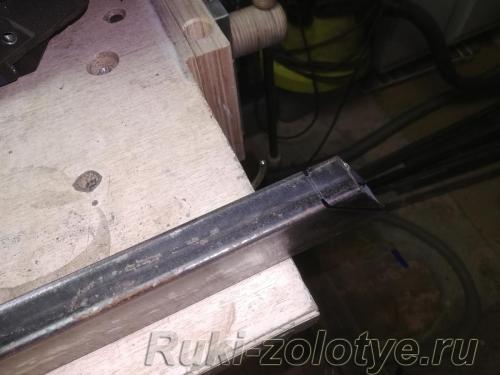

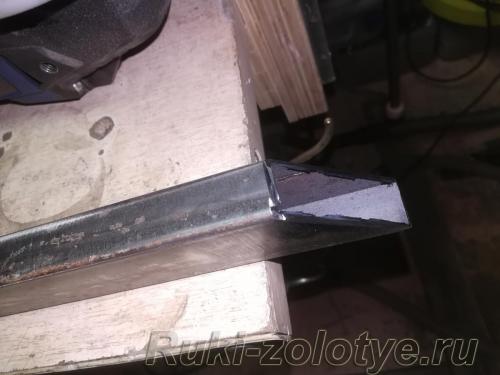

Итак, на выходе у нас получается вот такой срез. Остается подчистить верхний и нижний (на фото) резы

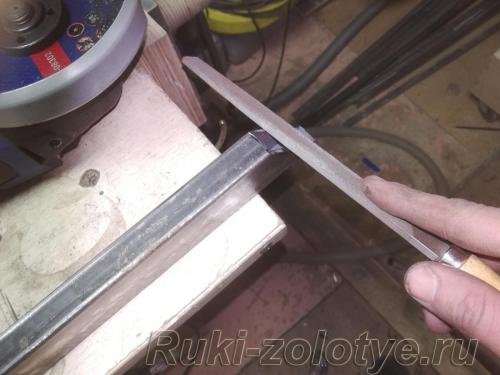

Делать это можно напильником, как я на фото или, при определенной сноровке, болгаркой — ей быстрее, но можно резануть лишнего (хотя, если не сильно много цапнули — заварится)))

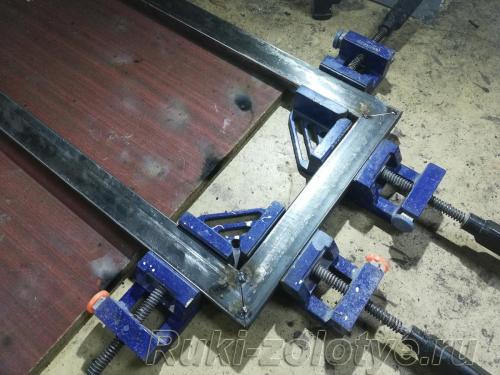

Ну и, наконец, фото финального результата уже в процессе сварки.
Профильная труба с прорезью. Преимущества и сфера применения
Профильные или профилированные трубы – это полые металлические трубы с сечением, отличающимся от круглого. Поперечный срез может быть одной из стандартных форм или иметь сложную форму в случае выполнения по заказу.
Такие трубы применяются в различных сферах:
- в каркасном строительстве – монтаж каркаса коммерческих, промышленных и малоэтажных жилых зданий;

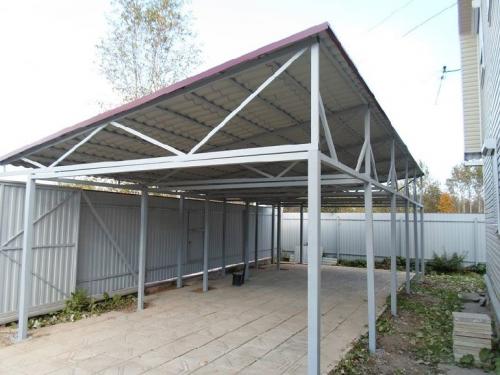

- при возведении малых архитектурных форм – постройка навесов, беседок, теплиц, игровых и спортивных площадок, построек хозяйственного и декоративного назначения на приусадебном участке;
- в промышленном и кустарном изготовлении ограждающих и вспомогательных конструкций – заборов, оград, переносных и стационарных лестниц, опор для различных сооружений, строительных лесов;
- в производстве мебели и декора – изготовление мебельных каркасов, светильников, полок, подставок и подвесов для цветов, картин, осветительных приборов и других элементов интерьера и экстерьера.
Чем хороши профильные трубы
Столь разнообразное применение профтрубы обусловлено ее многочисленными достоинствами:
- Широкий типоразмерный ряд. Кроме формы сечения профильные трубы различаются толщиной стенок – от 1 до 14 мм, а параметры профиля имеют еще более широкий диапазон: от тонких трубок шириной в 3 мм, до крупногабаритного профиля шириной в 23 см.
- Экономичность материала. Внутренняя полость труб не уменьшает их прочностных характеристик в сравнении с цельными изделиями той же формы, но значительно уменьшает объем затраченного металла и, соответственно, стоимость профилей.
- Прочность. По сравнению с круглыми трубами профилированные способны выдерживать большие нагрузки как в осевом направлении, так и в поперечном. Трубопрофиль сложнее согнуть, сломать, сплющить. А в сравнении с деревянным брусом металлические изделия лучше выдерживают механическое, химическое и биологическое воздействие.
- Легкость и компактность. Профилированные изделия при хранении и транспортировке занимают меньше места, требуют меньше сил на погрузку, разгрузку и монтаж. Даже готовые конструкции из металлопрофиля весят меньше, чем их аналоги из других материалов.
- Удобство проектирования. Элементы конструкции, особенно при использовании труб с квадратным и прямоугольным сечением, легко рассчитываются, так как срезы, отверстия и узлы имеют прямолинейные очертания.
- Простота монтажа. Профтрубы легко поддаются резке болгаркой с диском по металлу. В ходе работ трубы с прямолинейным профилем зафиксировать и удержать легче, чем круглые, которые могут вращаться и проскальзывать в тисках или руках. Сборку можно выполнить при помощи специальных фасонных элементов и болтов, для чего не требуется особых знаний и навыков, или сварным методом, если имеется сварочный аппарат и навык работы с ним.
Как разрезать трубу вдоль. Комментарии пользователей:
Для того,чтобы разрезать ровно трубу вдоль,обычно используют специальное оборудование,которое называется браслетка с прорезью.Но как я понял у вас такого оборудования нет и разрезать трубу вы хотите в домашних условиях.Более ровно и аккуратно это можно сделать обычным лобзиком,но не у всех и такой инструмент есть дома.в таком случае можно использовать обычный напильник.Разрез благодаря лобзику и напильнику получается достаточно ровным,но придется потратить на это не мало времени.Наиболее быстрый способ-использование болгарки,но разрез может пролучится не таким ровным,как бы вам хотелось.
Гость :
Вопрос я понял так: ни чем, а как разрезать. Я делал так- на ровное место укладываешь трубу, поджимаешь её с обоих сторон(уменя несколькими отрезками массивного уголка), можно бруском желательно по всей длине, чтобы труба не про крутилась. Отмечаешь на глаз вершинки и шнуркой намоченной в чернилах отбиваешь ровную линию. Считаешь длину окружности, делаешь шаблон из верёвочки по длине половина окружности привязываешь гвоздики и дапее должно быть понятно. От уже прочерченной линии отмечаешь на другой стороне несколько точек. А резать чем угодно, я лобзиком.
doc878 :
Намечаете две точки и через них тянете веревку. Для того чтобы линия была хорошо видна и не забивалась опилками, приклеивайте бумажный скотч. Один его край по натянутой нитке и по этому краю пойдет разрез. Резать можно и лобзиком, но если его нет, то полотном от ножовки по металлу, завернув край полотна тряпкой или поролоном, чтобы удобнее держать.
Гость :
Я этот способ ещё не пробовал, но думаю можно делать так. Берём лист бумаги а4, а3 в зависимости от длины трубы, можно газету использовать, у неё геометрия тоже не плохая. Отрезаем по длине окружности трубы, проводим по середине листа линию и обворачиваем трубу совмещая края листа. Совмещённые углы есть точки отметки прямой разреза, с противоположной стороны это точки начерченой прямой. При этом способе линии отрезать будут строго параллельны оси трубы.
