Как отрезать круглую трубу под 45 градусов. Разметка и обрезание трубы

Как отрезать круглую трубу под 45 градусов. Разметка и обрезание трубы

Инструмент для резки труб под углом

Сам процесс разметки обрезаемой заготовки кажется достаточно несложным делом. Но следует отметить, что допущенные закругления в процессе разметки вручную создадут непоправимую погрешность после обрезания, что повлечет к нестыковке и образованию бракованных изделий. С целью исключения таких дефектов требуется сделать несложный инструмент для четкой разметки профильных деталей. При этом резка изделий под углом 450 намного упрощается.
Обычный отрезок из стального профиля п-образной формы, выполненный под углом 45 градусов, станет надежным инструментом для точного разрезания труб. При этом размер профиля для линейки необходимо подобрать так, чтобы появилась возможность легкого расположения в нем разрезаемой профильной трубы.

Инструмент для резки труб вручную

Для выполнения такого отмечающего правильный угол инструмента необходимо иметь еще следующий дополнительный инструмент:

1. Угломер;
2. Чертилка для металла;
3. Болгарка;
4. Диск для резки;
5. Напильник.

Приспособление для резки труб под углом

Как правильно резать трубу под углом

Выполнить отмеряющий инструмент для резки труб несложно. Для этого из профильной заготовки необходимо вырезать отрезок длиной 20-30 см. Посредством угломера на любом торце отрезка отметит угол в 45 градусов. Далее, болгаркой отрезать профиль. Полученный шаблон требуется испытать на точность. В случае отклонений обработать отмеряющее приспособление напильником.

Используя такой отмечающий инструмент, сделанный собственными руками, намного упрощается процесс, особенно при большом их объеме. Для отметки необходимо только расположить в сделанном приспособлении разрезаемую профильную трубу отчертить посредством чертилки правильный угол. В процессе разметки контролируется длина изделий. Далее, необходимо отрезать трубу четко по линиям разметки, используя болгарку. Стоит отметить, что вначале труба надрезается по диагональным отметкам с обеих сторон, далее прорезаются прямые отмеченные линии. Такие шаблоны для обрезки труб под углом 45 градусов достаточно сэкономят время и средства.

Как согнуть круглую трубу с помощью болгарки. Как гнуть трубу из металла

Актуальные способы деформации металлоизделий

Рассмотрим подробнее каждый из перечисленных на схеме способов

Инструмент арбалетного типа с гидравлическим приводом

Гидравлический трубогиб применяется для работы с толстостенными стальными трубами, для деформации которых требуется большое усилие.

Инструкция применения инструмента следующая:

• Деформируемая деталь располагается между металлическими направляющими и прижимными вальцами;
• За счет гидравлического сдвигания прижимных вальцов задается радиус и угол сгиба;
• заготовка прокатывается через направляющие и прижимные вальцы, за счет чего получается необходимая форма.

Применение гидравлического трубогиба за счет подбора вальцов требуемой конфигурации позволяет работать с заготовками с традиционным круглым сечением и с профильными модификациями.

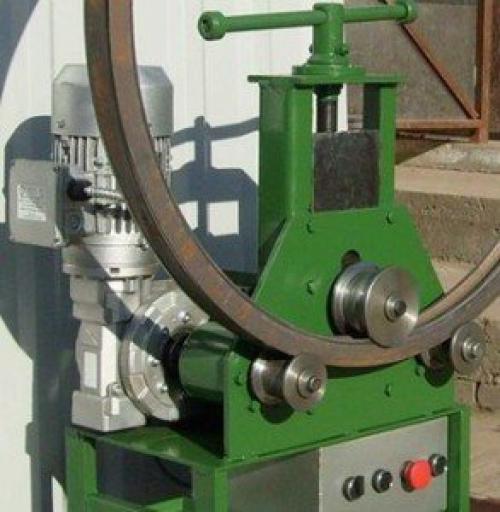

Моторизированный станок для работы с профильной трубой

Для повышения производительности гидравлический инструмент может дополняться электрическим приводом на вальцы. В результате вам придется выставить необходимые параметры сгиба и следить за процессом работы не прилагая физических усилий.

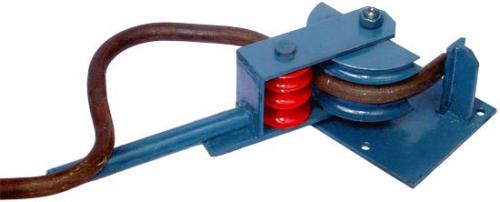

Ручной трубогиб по своей конструкции аналогичен гидравлической модификации. Основным отличием является то, что расположение прижимных вальцов задается не гидравлическим приводом, а мускульным усилием.

Простейший ручной трубогиб ТР-1

Из-за конструктивных отличий ручной трубогиб применяется для работы с трубами с малой толщиной стенок и с небольшим диаметром поперечного сечения. Главным преимуществом ручного инструмента является доступная цена и возможность изготовления своими руками .

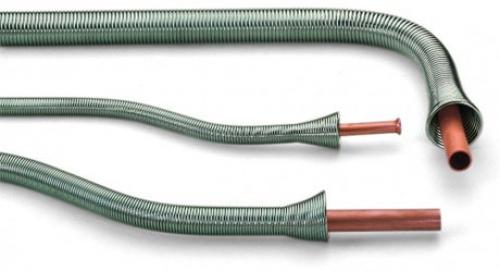

Чтобы согнуть медную трубу используем внешнюю пружину

Применение наружных пружин актуально при работе с тонкостенными трубами с круглым сечением малого диаметра. Для увеличения эффективности деформации металлические стенки на участке растяжения можно дополнительно разогревать паяльной лампой.

Инструкция деформации следующая:

• Подобранная по диаметру сечения специальная пружина надевается на поверхность трубы и проталкивается к месту сгиба, так чтобы участок деформации располагался примерно посредине трубы;
• Участок, на котором выполняется деформация по внешней стороне разогревается паяльной лампой;
• Труба берётся руками с обеих концов и аккуратно с усилием сгибается до получения требуемого угла и радиуса;
• После остывания металла пружина снимается.

Зачем нужна пружина?

Независимо от того какую пружину вы используете внешнюю или внутреннюю, она не дает стенкам трубы деформироваться неравномерно. То есть, стенки трубы на участке сгиба повторят форму пружины.

Для этого специальные пружины изготавливаются из твердых марок нержавеющей стали. Для того чтобы пружина после использования легко снималась ее поверхность делается гладкой.

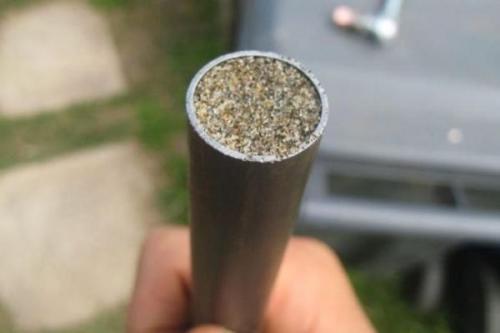

Песчаная засыпка вместо внутренней пружины

Использование песчаной засыпки — это возможность придать трубе более или менее равномерный радиус и угол сгиба без сильных сминаний стенок.

Источник: https://baget-bez-stusla.aystroika.info/novosti/kak-svarit-trubu-pod-uglom-45-gradusov-svarka-trub-pod-uglom-45-gradusov

Лекало для резки трубы под 45 градусов. Резка трубы под сорок пять градусов или другим углом

При различных работах домашние мастера иногда сталкиваются с необходимостью разметки и резки труб под сорок пять градусов.

Существует большое количество приспособлений промышленного производства для резки труб под разными углами, но стоимость таких устройств достаточно высока. В статье будут рассмотрены способы разметки труб под рез в 45 градусов в домашних условиях, без использования дорогостоящих приспособлений.

Разметка и резка профильной трубы

Разметка профильной трубы с первого взгляда представляется достаточно простым делом. Однако, скругленные углы при ручной разметке будут давать серьезную погрешность. По этой причине, удобнее будет сделать простейшее приспособление для разметки профильной трубы. Резка трубы из метала под 45° при использовании этого приспособления упрощается в разы.

Приспособление для резки труб под сорок пять градусов представляет собой отрезок п-образного стального профиля, отрезанный под углом в 45 градусов. Размеры профиля подбираются таким образом, чтобы в него свободно помещалась размечаемая труба. Для изготовления данного приспособления понадобятся следующие инструменты:

• Угломер;
• Чертилка по металлу;
• Угловая шлиф-машина (болгарка);
• Отрезной диск;
• Напильник.

Изготавливается такое приспособление для резки труб достаточно просто. Его удобно использовать для нарезки большого количества труб, например для сварки каркаса ворот из профнастила .

Из профиля вырезается заготовка длиной порядка 20-30 сантиметров. С помощью угломера на одном из торцов отрезка размечается угол в 45 градусов. После разметки, с помощью болгарки профиль разрезается. На полученном шаблоне необходимо проконтролировать точность угла. При необходимости шаблон дорабатывается напильником.

Резка трубы под сорок пять градусов с помощью такого шаблона существенно упрощается. Заготовку трубы вкладывают в шаблон и размечают с помощью чертилки. При разметке необходимо проконтролировать длину заготовки. После этого труба разрезается по нанесенным меткам с помощью болгарки.

Труба надрезается по диагональным линиям с двух сторон, после чего прорезаются прямые линии разметки. Такое приспособление для резки труб под углом существенно экономит время и деньги.

Разметка и резка труб под углом круглого сечения

Когда необходимо разрезать круглую трубу под углом в 45 градусов, приспособление, рассмотренное выше, может не подойти. Резка трубы под 45 градусов в этом случае производится по бумажным лекалам, обернутым вокруг заготовки. Лекало для разметки можно скачать тут .

Такие лекала распечатываются из специальных компьютерных программ. Также в интернете можно найти и распечатать уже готовые лекала под наиболее распространенные типоразмеры труб. Какой бы способ резки труб не был выбран, необходимо следить за точностью нанесения разметки. От этого зависит точность реза.

В крупных заготовительных мастерских разметку и резку труб производят на разметочно-отрезном агрегате, который позволяет получать детали трубопроводов с допуском ± 1 мм.

В небольших заготовительных мастерских и на монтажной площадке разметку труб производят на разметочных стеллажах, применяя обычный разметочный и измерительный инструмент: линейки, рулетки, чертилки, шаблоны и др.

Разметка трубы заключается в определении ее заготовительной длины и нанесении необходимых осей. Разметив трубу для резки, на ней намечают начала всех изгибов, отверстия для врезки отборов и тройников.

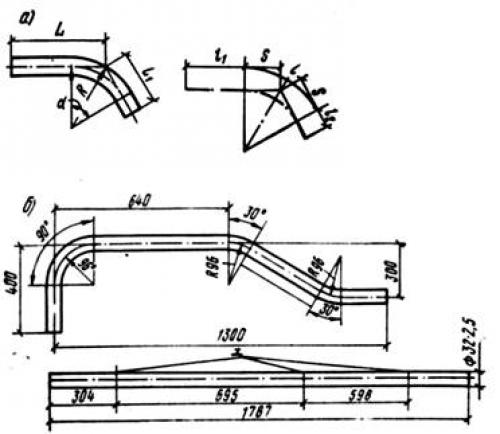

Для изготовления гнутого отвода и определения длины заготовки должны быть известны радиус (R) и угол (а) загиба трубы, длина свободных концов или длина прямого участка между отводами. Длину заготовки (рис. 1) определяют по формуле

Где L_Общ– длина заготовки, м;

L= π/180*αR – длина изогнутом части, м;

L₁= L – S – длина прямого участка, м;

L₂= L₁-S‑длина второго прямого участка, м; .

Рисунок 1. Разметка трубы для изгиба

• а – разметка отвода;
• б – участок трубопровода.

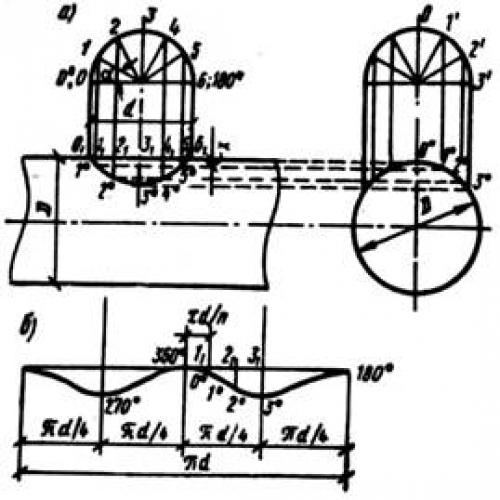

При пересечении двух труб тройник реза намечают по приспособлению, которое изготавливают на листе плотной бумаги. Вначале вычерчивают в двух проекциях и в натуральную величину пересечение двух труб, как показано на рис. 2. На врезаемой части трубы строят полуокружность, которую обычно делят на шесть частей (точки 1, 2, 3, 4, 5, 6). Через эти точки проводят прямые параллельные оси трубы. На второй проекции делают аналогичные построения, прямые проводят до пересечения с контуром трубы, в которую нужно сделать врезку (точки 0, 1, 2, 3). Проводя из этих точек параллельные прямые, как показано на рисунке, получим точки 0l, 1l, 2l, 3l, 4l, 5l, 6l.

Рис. 5. Разметка пересечения двух труб

• а – построена для изготовления шаблона;
• б – шаблон.

Шаблон для резки круглой трубы под 45 градусов. Резка под 45 градусов

Обычно, для того, чтобы повернуть трубу на 45 градусов используют фитинги, отводы с углом поворота 45 градусов, выполненных из того же материала, что сами трубы, если трубы стальные, то и повороты привариваются из стали. Для ПНД труб существуют электросварные или литые отводы под 45 градусов (заметим, что компрессионных фитингов с таким углом поворота в России найти практически невозможно).

Но, если все же нужно отрезать трубу круглого сечения из стали или различного вида пластмасс, то для этого понадобится лекало для резки труб под углом, форма которого рассчитывается ручным или машинным способом. Задача существенно упрощается, если под углом сорок пять градусов необходимо отрезать металлический профиль квадратного сечения.

Для обрезки на скорую руку можно воспользоваться обычным листом бумаги, сложенным по диагонали, с помощью которого размечают поверхность для будущего реза. Применяя сложенную бумагу, поступают следующим:

• проводят на прямой поверхности профиля в месте, где выполняется рез, строго перпендикулярную линию;
• прикладывают сложенный по диагонали лист бумаги к боковой поверхности острым концом к линии таким образом, чтобы верхний край бумажного треугольника находился заподлицо с верхней стороной металлического профиля.

Рис. 2 Самодельный шаблон для резки трубы под 45 градусов

• проводят карандашом линию по боковой части листа под углом 45 градусов, после чего бумажный угол прикладывают к другой боковой стороне и обводят его карандашом (лучше воспользоваться тонким маркером).

Для отпиливания можно использовать болгарку с диском по металлу, проводя в начале тонкую линию по разметке, после чего постепенно ее углубляя до полного отделения кромок.

При работе с болгаркой необходимо учитывать следующий фактор — при полном обрезании кромок диск может быть поврежден об острый угол, что приведет к его выходу из строя, а при отсутствии защиты на болгарке даже к травмам работника. Поэтому угловые кромки желательно не обрезать до конца, а оставлять узкую канавку и затем обламывать, зашлифовывая впоследствии выступ.

Изготовление шаблона для обрезки металлопрофиля

Если необходима нарезка большого количества труб, можно сделать шаблон из металлопрофиля большего диаметра по бумажному листу приведенным выше способом. Угол наклона проверяют транспортиром или строительным угольником — в этом случае две кромки обрезанных деталей шаблона соединяют.

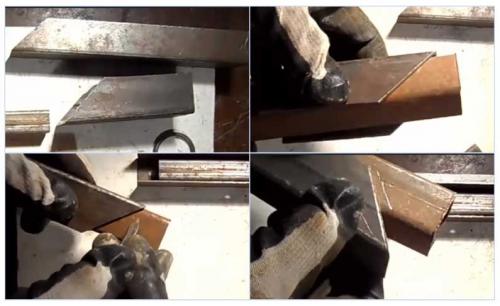

При работе на разрезаемую деталь в нужном месте одевается шаблон и плотно прижимается, разметка наносится остро заточенной чертилкой при обводке шаблонного контура. Деталь обрезается в несколько заходов с постепенным углублением канавки.

Рис. 3 Отрезание металлопрофиля с помощью стусла

Стусло для резки труб своими руками

Использование шаблона не слишком удобно — приходится совершать рез по линии, держа болгарку на весу, что приводит к большим погрешностям. При наличии сварочного аппарата можно сделать простое стусло — направляющие для диска болгарки, не дающие ему уходить в сторону.

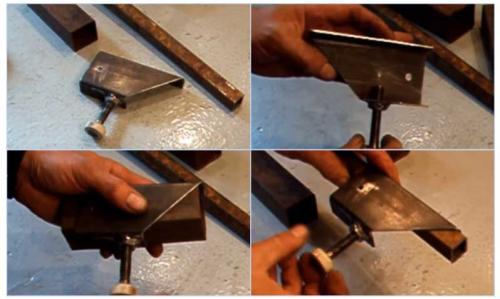

Для этого используют сделанный ранее шаблон, в боковой части которого просверливают отверстие и приваривают гайку. При работе самодельное стусло надевают на профиль, в его гайку вкручивают болт и прижимают устройство к профильной поверхности. Болгаркой с диском по металлу проводят рез, слегка прижимая диск к боковой поверхности устройства. Понятно, что при длительной работе края в стусле постепенно стачиваются, и хотя процесс происходит одновременно на всех кромках, с течением времени появятся некоторые погрешности. Поэтому устройство лучше сделать из твердого износоустойчивого металла, чтобы увеличить срок его службы и получить более точный инструмент.
