Упростить сварочный процесс можно, даже не являясь профессиональным сварщиком. Такая возможность появилась при выходе на рынок инверторных аппаратов.

Такой вид сварки металла – большой технологический шаг. Раньше подобное оборудование было неподъемным, достаточно вспомнить выпрямители и сварочные трансформаторы предыдущих поколений. Сегодня габариты и масса инверторного аппарата намного меньше, что делает более удобным его использование и повышает производительность сварочных работ.

Сейчас с уверенностью можно сказать, что инвертор – самый современный, и традиционные генераторы, выпрямители, трансформаторы постепенно отходят на второй план. Даже если прежде вам не приходилось работать с таким оборудованием, будет достаточно получить несколько уроков по инверторной сварке для начинающих, и вы уже будете иметь представление о технологии работ.

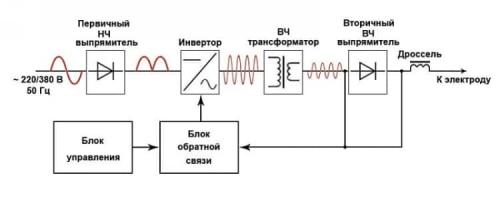

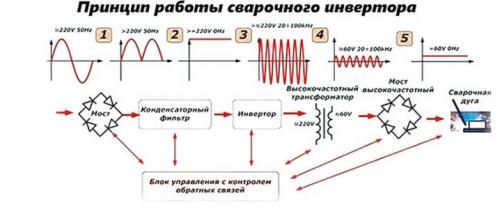

Как варить инверторной сваркой? Существует несколько видов инверторов, производители у них тоже разные. Конструкция аппарата не зависит от производителя и состоит из:

• блока питания с фильтром и устройством для выпрямления;
• инверторного блока, который служит преобразователем постоянного тока в переменный высокочастотный;
• трансформатора для понижения напряжения тока;
• силового выпрямителя, отвечающего за постоянный ток в аппарате на выходе;
• электронного блока, за счет которого происходит управление аппаратом.

Конструкция содержит множество технологических решений, позволяющих создавать очень качественные соединительные швы большой прочности. Вес аппарата – от 5 до 15 кг, а его компактность дает возможность без проблем переносить оборудование с места на место.

В новом комплекте оборудования при покупке вы найдете подробную инструкцию, которая подскажет, как научиться варить инверторной сваркой самостоятельно, как аппарат включать, какие использовать электроды в зависимости от свариваемого металла и прочие детали.

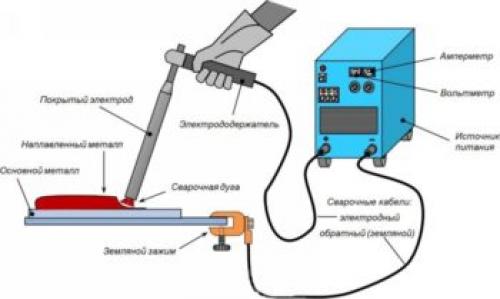

Сварка электродом для начинающих. Сварка инвертором для начинающих

Если вы собираетесь самостоятельно заняться сварочными работами и решили делать это с помощью инверторного аппарата, вам нужно разбираться заранее как работать сварочным инвертором.

Тогда читайте эту статью: все, что здесь написано, вам пригодится.

Готовимся, приобретаем, запасаемся

Самое главное – знать, что все получится на отлично, ведь технология сварки инвертором очень проста в освоении и использовании, здесь не особо нужны опыт и мастерство.

Техника безопасности

Любое сварочное дело, включая инвертор , напрямую связано с электрически током.

А это означает, что без знания и выполнения правил техники безопасности, как варить сварочным инвертором, вам не стоит начинать, это даже не обсуждается.

Эти правила просты и бесхитростны:

• Нужно проверять кабели на целостность и исправность перед подсоединением к инвертору. Важно запомнить: кабель обратный с прищепкой идет к минусовому полюсу. Кабель, где есть электродержатель, крепим к плюсовому разъему.
• После визуальной проверки установить ручку с регулятором силы тока на минимальное значение. Затем подключаем аппарат к сети. Слушаем работу включившегося вентилятора: если шум ровный и без треска, все в порядке.
• Теперь учтем немалый вес металла, с которым вам придется работать.

Спецодежда

Сварка инвертором.

Прежде всего нужно учитывать действие высокой температуры и иметь следующие предметы:

• маску сварщика со специальными светофильтрами;
• защитные перчатки или краги;
• костюм из защитной ткани;
• обувь на подошве из резины;
• при необходимости респиратор, если сварка пойдет в замкнутой комнате без проветривания.

Оборудование

Список необходимого оборудования:

• инверторный сварочный аппарат;
• молоток;
• электроды, отобранные под вид работы с учетом природы и толщины металла;
• щетка с металлической щетиной

Начинаем варить

Сначала устанавливаем правильную силу тока на инверторе. Помним, что в инверторных технологиях сварка переменным током – основной вид. Сила сварочного тока зависит от состава электрода и диаметра его наконечника, положения заготовок при сварке и типа шва в планируемом соединении.

Все эти зависимости можно найти в исчерпывающих инструкциях к самому аппарату и во вкладышах в пачках с электродами. Теоретически ток сварки можно подобрать по диаметру стержня электрода: на каждый миллиметр диаметра должно приходиться около 30 А.

Находим удобную и устойчивую позу, одеваем маску и начинаем работу с отведенным локтем руки. Предплечье лучше обмотать кабелем. Если этого не сделать, по ходу сварки может устать рука, а кабель начнет болтаться, что негативно скажется на качестве сварочного шва.

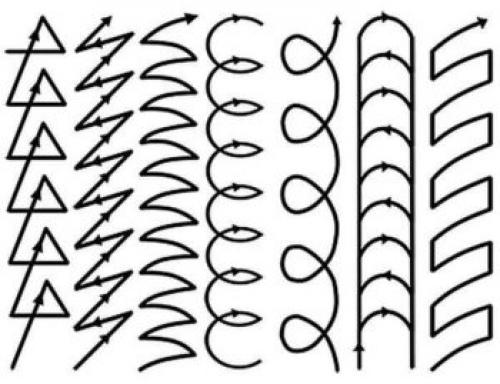

Направление движения электрода для начинающего сварщика.

Для дебютных работ лучше выбрать металлические заготовки не самого маленького размера – более 20-ти см, так будет удобнее. Как обычно делают новички: надевают маску, поджигают электрическую дугу и сразу же на одном вдохе пройти заготовку во всю длину шва.

Если ваша деталь короткая, и вы сварите ее на одном вдохе, у вас может сформироваться ненужная привычка варить шов на одном дыхании. Поэтому тренируйтесь на длинных деталях с правильным дыханием.

Теперь о расположении предметов во время работы. Заготовки лучше разместить на рабочем столе – горизонтальной поверхности. Электрод в держателе должен находится под прямым углом к плоскости стола, затем угол наклона должен составлять примерно 30°.

Теперь нужно поджечь дугу, чтобы перемещаться вдоль планируемого сварочного шва.

Сварку можно производить углом назад, в этом случае наклон в 30° идет в направлении шва. Если углом вперед – электрод наклоняется в обратную сторону от шва. Электрод нужно вести примерно как карандаш – на высоте 2-х мм от поверхности заготовок.

Нужно помнить, что при горении электрод укорачивается, поэтому за расстоянием над поверхностью нужно следить постоянно.

Теперь о дуге и электродах

Быстро поджечь и правильно держать дугу – самое, пожалуй, важное дело для успешной сварки инвертором. Дуга не должна прерываться – вот за чем нужно следить при приближении электрода к плоскости заготовки.

Розжиг электрода проводится двумя способами: постукиванием или чирканьем. Если электрод новый, он поджигается легко. Если он уже горел, он покрыт пленкой из шлака, которая мешает быстро поджечь расходник.

В этом случае следует постучать электродов подольше, чтобы пленка разбилась. Зависимость между сварочным током и диаметром электрода легко просчитать с помощью таблиц, которые присутствуют в сети в огромном количестве.

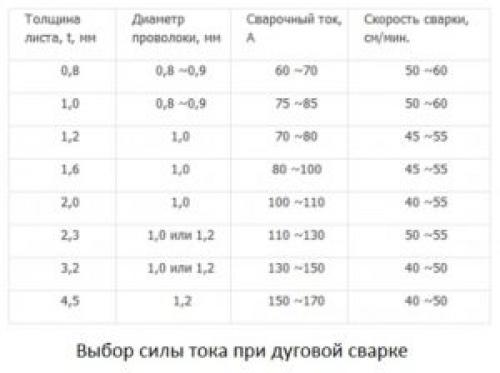

Режимы сварки инвертором. Влияние тока

Выставляя режим, подбор силы тока делают по таблицам. Ток зависит от толщины свариваемых изделий и сварочной проволоки.

Точную юстировку делают по виду дуги и шва. Необходимо понимать, чем сильнее ток, тем температура под основанием дуги будет выше и это скажется на быстроте сварки.

Режим сварки при сильном токе и чрезмерно тонком сварочном проводе вызовет перегрев и разбрызгивание металла. Если заготовки тонкие, то часто при таком режиме происходит их прожигание.

При слабом токе дуга становится неустойчивой или вовсе обрывается. Шов получается некачественный, появляются непроваренные участки. Такой режим не стоит выбирать.

Необходимо учитывать, что глубина сварочной ванны зависит от вида тока. Если используется аппарат на постоянном токе, то глубина провара у него будет на 15 % больше, чем у переменного.

Сварка в режиме постоянного тока тоже имеет свои особенности. Так, при прямой полярности глубина кратера получается на 40% меньше, чем при использовании обратной полярности.

Прямая полярность – это когда электрод подсоединен к клемме инвертора со знаком «-», а соединяемые изделия к клемме со знаком «+». При обратной полярности все подключается наоборот.

При прямой полярности может применяться электрод с кальциево-фтористой обмазкой, позволяет варить низко и среднеуглеродистую сталь, чугун.

Инверторный режим (обратная полярность) используется, когда необходимо варить низкоуглеродистые и низколегированные стали, тонколистовые детали.

От положения свариваемого стыка в пространстве изменяется и ток. Так, при горизонтальном шве табличные значения рекомендуют уменьшать на 15-20%.

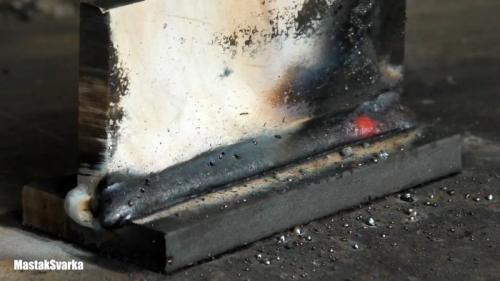

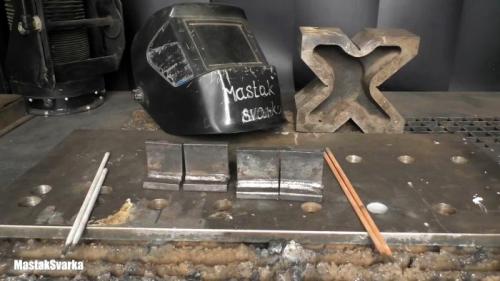

Сварка инвертором полярность. Пример сварки двух заготовок прямой и обратной полярностью

После завершения сварочного процесса детали разрежем пополам в поперечном направлении и оценим глубину проплавления металла при сварке на прямой и обратной полярности. Для большей объективности предстоящего эксперимента воспользуемся двумя одинаковыми тавровыми образцами. Одно изделие завариваем с применением электродов УОНИ 13/55, второй – с использованием электродов ОЗС-12.

Во всех предстоящих экспериментах используем сварочный ток величиной 140 А и электроды диаметром 4 мм. Колебательные движения электродом в процессе сварки не совершаем, а просто ведем его прямо по траектории сварки. Одну сторону изделия провариваем с применением обратной полярности. Затем изделие разворачиваем на 180 градусов и другую сторону варим с применением прямой полярности.

Второе изделие завариваем электродами ОЗС-12 также одну сторону на прямой полярности, другую – на отрицательной полярности при том же сварочном токе величиной 140 А. По субъективным ощущениям какой-то разницы при сварке двумя типами электродов не чувствуется.

Далее удаляем образовавшийся шлак постукиванием молотком, зачищаем сварные швы металлической щеткой и внимательно рассматриваем полученные результаты. Визуальный осмотр сварочных швов, выполненных разными электродами при прямой и обратной полярности, каких-то видимых различий не обнаруживает.

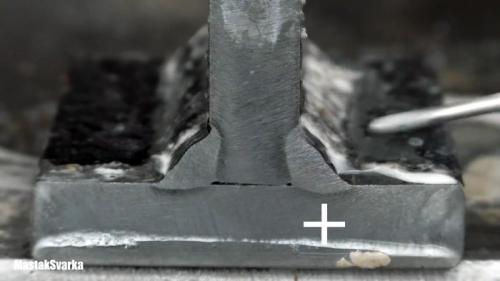

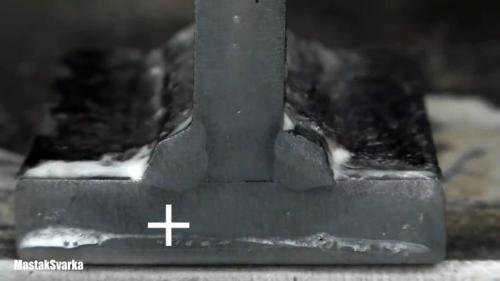

Распиливаем на пильном станке детали в поперечном направлении и рассматриваем сечение в плоскости поперечного разреза, полученное электродами УОНИ 13/55.

Немного заметно, что при сварке на обратной полярности сварочный шов проварился несколько глубже, чем при прямой полярности.

Подобный же эффект наблюдается и при рассмотрении сварных швов деталей, произведенных электродами ОЗС-12.

Как варить сваркой новичку. Виды электросварки

Все виды электросварки заключаются в возбуждении электрической дуги между двумя концами разной полярности. При этом выделяется температура до 5000 градусов, которая плавит основной металл и присадочный, образуя сварное соединение.

Электросварку можно выполнять сварочным трансформатором. У него простейшая конструкция из первичной и вторичной обмотки, за счет которых напряжение понижается до безопасных значений, а сила тока возрастает. Трансформаторы варят переменным током, сильно гудят, дуга трещит и плюется. Шов может получиться неравномерным по ширине, высоте, глубине провара. При работе трансформатором нередко просаживается напряжение во всей сети, чем можно вызвать негодование соседей.

Электросварка при помощи инвертора выполняется на постоянном токе, у которого предварительно была повышена частота (еще на стадии переменного), а затем ток был выпрямлен. Это обеспечивает:

Инверторы компактнее по размерам чем трансформаторы и меньше садят сеть. Есть модели на 220 и 380 V. Новичку лучше начинать варить инвертором РДС (ручной дуговой сварки). Такие аппараты еще называются инверторы ММА. Хороший выбор оборудования под разные задачи можно посмотреть в разделе - Аппараты ручной дуговой сварки (MMA) .

Сварка полуавтоматом или вольфрамовым электродом тоже построена на плавлении металла электрической дугой, но тут задействуются другие способы защиты сварочной ванны и методы передачи присадочного металла.

Сварочный инвертор для начинающих. Как выбрать сварочный инвертор?

Инвертор – это оборудование, предназначенное для соединения металлических конструкций разных размеров. Принцип работы инвертора аналогичен другим видам сварочных машин. В процессе эксплуатации устройство вырабатывает ток, возникает электрическая дуга, поддержка которой осуществляется за счет сильного напряжения.

В конструкциях аппаратов инверторного типа дуга образуется между рабочей поверхностью и электродом. Для создания мощного напряжения входной ток 220 вольт проходит через выпрямитель и становится постоянным. Затем постоянный ток превращается в переменный. На последнем этапе запуска возникает выпрямление потоков.

Прежде чем приобретать сварочный аппарат инверторного типа, необходимо познакомиться с его устройством, выяснить сильные и слабые стороны аппарата. В инверторных устройствах заключены 4 важных элемента.

• Трансформатор. Данная деталь конструкции обладает небольшими размерами, сравнимыми с пачкой сигарет.
• Выпрямитель высокочастотный. Данное устройство выравнивает переменный ток.
• Фильтр . Его конструкция оснащена конденсатором и дросселем, позволяющим сглаживать выпрямленный ток.
• Выпрямитель. В этот диод попадает начальный ток, поступающий от общей сети.

Представленные элементы располагаются в корпусе, выполненном из металла или пластика. Поверх него расположена система управления.

Далее предлагается познакомиться с небольшим перечнем преимуществ инверторных аппаратов, которые важно знать новичкам и профессионалам.

• Высокий КПД. Составляет 90%. Практически вся затрачиваемая энергия отправляется на создание и поддержку дуги.
• Мощность потребления гораздо ниже, нежели у моделей, оснащенных крупным трансформатором.
• Небольшой размер и масса . Благодаря этим особенностям сварочный инвертор можно переносить с места на место, использовать его для работы в труднодоступных местах.
• Минимальный показатель разбрызгивания . Говоря простыми словами, в процессе сварки брызги жидкого металла практически не распространяются по рабочей поверхности.
• Небольшая нагрузка . В данном случае речь идет о воздействии на общую электросистему.
• Использование разных электродов. Инверторные аппараты позволяют подбирать разные электроды согласно предстоящему типу работ.

Разобравшись с преимуществами инверторных сварок, можно приступать к знакомству с их недостатками.

• Чувствительность аппарата к внешней среде. Во время работы на улице очень важно защищать конструкцию от попадания частиц пыли, грязи и влаги.
• Высокая стоимость. Цена данного аппарата может значительно ударить по карману. Однако если предстоит огромная работа, то это вложение окупится за несколько приемов.

На протяжении 20 века рынок инверторных сварочных устройств был представлен ограниченным модельным рядом. Сегодня же картинка целиком и полностью изменилась. Профессионал и начинающий специалист может подобрать надежный аппарат с требуемым коэффициентом мощности, подходящий для работы с любым видом металла. Главное при выборе устройства – обратить внимание на некоторые характеристики.

• Техническая сторона прибора. Показатели, указанные в документе, должны полностью соответствовать реальным параметрам. Если в паспорте указаны завышенные показатели, в процессе эксплуатации техника будет получать перегруз, что может привести к поломке устройства.
• Ценовой показатель . Если инверторный аппарат продается по низкой стоимости и имеет гарантийный срок максимально 2 года, значит, устройство не отличается высоким качеством.
• Сервисное обслуживание . Довольно редко производители указывают данные сервисных центров, куда можно обратиться в случае поломки аппарата. Модели, не имеющие данных сведений, при выходе из строя приходится чинить в частной мастерской за приличную сумму.

Источник: https://stroyvsepodryad.info/novosti/svarochnyy-invertor-vybrat-kak-vybrat-svarochnyy-invertor

Хитрости сварки инвертором. Перед началом сварки инвертором или азы электросварки

Инверторные сварочные аппараты очень экономичны и максимально удобны в эксплуатации, что очень важно особенно для тех, кого интересует сварка инвертором для начинающих. Какие основы сварки инвертором, техника работы с ним важна для начинающего? В первую очередь стоит отметить принцип работы инвертора. Поскольку инвертор – это электронный сварочный аппарат, то основная нагрузка работы с ним ложится на электрическую сеть. По сравнению со старыми сварочными аппаратами, включение в работу которых происходит сильный и максимальный толчок электроэнергии, вследствие которого происходят отключение электрической сети всего поселка, инвертор обладает накопительными конденсаторами, которые накапливают электроэнергию и обеспечивают, во-первых, бесперебойную работу электросети, а во-вторых, мягко разжигают электрическую дугу инвертора. В достаточно доступной форме уроки сварки инвертором можно освоить и самостоятельно. А если у вас возник вопрос, как научиться варить инверторной сваркой, то мы можем предоставить вам несколько полезных советов, на что в первую очередь стоит обратить внимание перед производством сварки. Очень важным моментом является и тот факт, что чем больше диаметр электродов, тем больше электроэнергии он потребляет. Поэтому если вы решили проверить свой инвертор в работе, стоит примерно рассчитать максимальное количество потребляемой электроэнергии аппаратом, чтобы не сжечь бытовую технику у соседей. Кроме того, для каждого диаметра электрода показана минимальная сила тока, то есть если попытаться уменьшить силу тока, то шов не получится. Если вы решили поэкспериментировать и повысить силу тока, то шов получится, однако электрод будет слишком быстро сгорать.
