Станок для резки плитки под 45 градусов. Самодельный кромкорез для запила керамической плитки под 45 градусов

08.04.2022 в 02:47

Станок для резки плитки под 45 градусов. Самодельный кромкорез для запила керамической плитки под 45 градусов

Станок для резки плитки под 45 градусов. Самодельный кромкорез для запила керамической плитки под 45 градусов

При отделке стен керамической плиткой (на кухне или в ванной комнате) практически всегда возникает необходимость запилить кромку материала под углом 45 градусов. Это нужно для стыковки двух плиток в углах.

Для этого можно воспользоваться специальным приспособлением — кромкорезом для плитки. В сегодняшней статье расскажем, как изготовить этот инструмент своими руками.

Станок для резки плитки под 45 градусов. Самодельный кромкорез для запила керамической плитки под 45 градусов

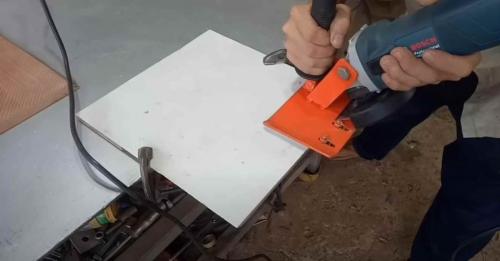

Самодельный кромкорез в работе

На нашем сайте ранее уже были опубликованы статьи на тему, как самостоятельно сделать кромкорез для плитки.

В данном обзоре мы хотим поделиться еще одним вариантом этого самодельного приспособления, которым поделился с нами автор YouTube канала khám phá và sáng tạo .

Изготовление основания конструкции

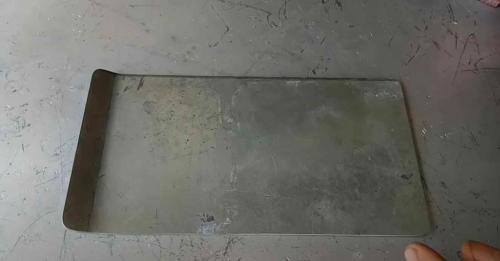

Первым делом необходимо будет изготовить основание кромкореза. Для этого из листового металла вырезаем заготовку прямоугольной формы (размеры на ваше усмотрение). Один край заготовки надо немного загнуть вверх.

Станок для резки плитки под 45 градусов. Самодельный кромкорез для запила керамической плитки под 45 градусов

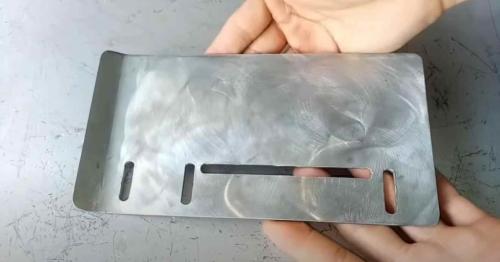

Затем вооружаемся линейкой и маркером (или ), и размечаем пластину. При помощи электродрели и бормашинки необходимо вырезать в ней пазы. Обрабатываем их напильником по металлу.

Станок для резки плитки под 45 градусов. Самодельный кромкорез для запила керамической плитки под 45 градусов

Вырезанные и обработанные пазы

Продольный паз — для отрезного диска, а три поперечных — используются в качестве направляющих для упорных подшипников.

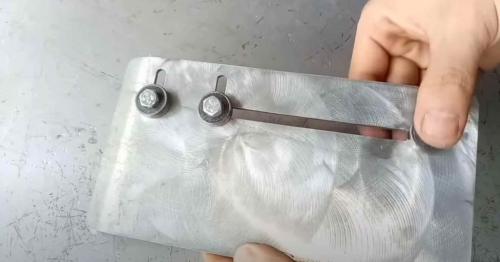

На следующем этапе берем болты, шайбы, гайки и подшипники — всего по три штуки. Подшипники надеваем на болты, и вставляем их в подготовленные пазы. Затем надеваем металлические шайбы, и накручиваем на болты гайки.

Станок для резки плитки под 45 градусов. Самодельный кромкорез для запила керамической плитки под 45 градусов

Как сделать крепления для болгарки

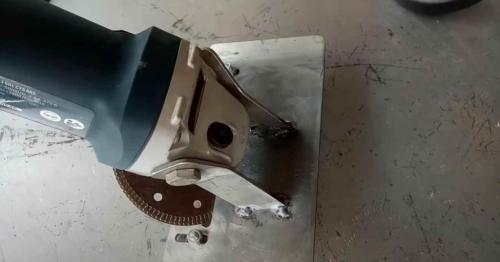

Из листового металла необходимо вырезать две полосы одинаковой длины. Края слегка отгибаем в стороны, повторяя форму корпуса редуктора УШМ. Затем высверливаем в них по одному отверстию, и крепим к болгарке с помощью болтов.

Свободный конец заготовок обрезаем под углом 45 градусов. Прикладываем полосы к основанию кромкореза, и обвариваем.

Станок для резки плитки под 45 градусов. Самодельный кромкорез для запила керамической плитки под 45 градусов

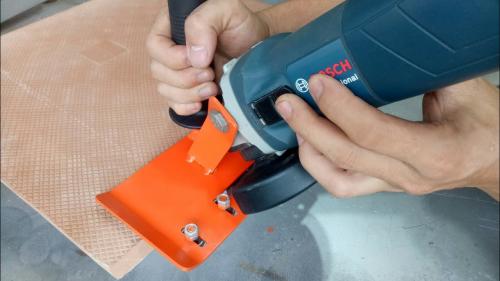

В завершении останется только просверлить в основании отверстие, и приварить в этом месте гайку. В нее необходимо будет вкрутить ручку от болгарки. Самодельное приспособление готово!

Желательно проверить, как оно работает, и если все нормально — можно приступать к финальной стадии работ, а именно — к покраске.

Станок для резки плитки под 45 градусов. Самодельный кромкорез для запила керамической плитки под 45 градусов

Профессиональный станок для резки плитки. ТОП-20 лучших плиткорезов

Плиткорезом называют специальный инструмент бытового или профессионального назначения для резания облицовочного материала: керамогранита или кафельной плитки. Инструмент позволяет придать кафелю требуемую форму за несколько минут. В рейтинге, изложенном в статье, представлен ТОП самых лучших моделей этого инструмента: ручных и с электроприводом. Для отбора были учтены такие характеристики:

  • вид устройства (электрическое или механическое);
  • качество резания;
  • удобство эксплуатации;
  • безопасность;
  • размеры, масса;
  • виды обрабатываемых материалов;
  • острота лезвий;
  • материалы изготовления;
  • прочность станины;
  • дизайн (можно оценить по фото);
  • дополнительный функционал (система охлаждения, лазерная разметка и т. д.).

При выборе были также приняты во внимание универсальность инструмента, возможность использования его профессионалами и домашними мастерами, а также ценовая категория. В обзоре представлена продукция от бюджетного класса до категории «премиум».

  • электрические;
  • механические.

Каждая из групп имеет свои сильные и слабые стороны. Поэтому как профессионалы, так и домашние умельцы используют различные виды плиткорезов, более уместные в конкретной ситуации, чем другие.

Преимущества и недостатки электрических плиткорезов

Профессиональный станок для резки плитки. ТОП-20 лучших плиткорезов

Электрическое оборудование — самое удобное в работе. Его отличает высокий уровень производительности. Девайс оснащен электромотором и дискообразным режущим инструментом, который прорезает заготовку насквозь, а не делает в нем углубления. Это исключает необходимость слома облицовки, что минимизирует риск брака. Если плитка качественная и не имеет трещин, то брак невозможен в принципе. Для уменьшения пылеобразования инструмент подключают к пылесосу или используют водяную ванночку для подачи воды к диску. Первый вариант более бюджетный. Оба они позволяют содержать рабочее место в чистоте.

К преимуществам электрооборудования относятся:

  • хорошая производительность;
  • минимум брака;
  • возможность создания Г-образного реза;
  • простота эксплуатации. Чтобы воспользоваться инструментом, не нужно иметь никакого специального опыта;
  • возможность разреза заготовок под углами 45 и 90 градусов.

Есть и некоторые недостатки:

  • шум при работе;
  • в дешевых модификациях — значительное пылеобразование;
  • большая масса;
  • высокая цена;
  • энергозависимость (необходимость источника электропитания);
  • невозможность выполнения фигурного реза;
  • сколотые кромки при пользовании дешевыми дисками.

Несомненный положительный момент в том, что даже бюджетный инструмент работает очень хорошо, если пользоваться качественными дисками. И, наоборот, плохой режущий инструмент способен свести на нет результаты работы на дорогостоящих станках от маститых брендов.

Преимущества и недостатки ручных/механических плиткорезов

Профессиональный станок для резки плитки. ТОП-20 лучших плиткорезов

Классический ручной плиткорез по форме напоминает плоскогубцы, оснащенные наконечником из твердого металла или искусственного алмаза. Принцип работы достаточно простой и ничем не отличается от привычного стеклореза. Инструмент недорогой, но требует определенных навыков в работе. Для разметки линии реза используют угольник или линейку. Плитку разрезают по лицевой стороне. Далее полученные части разламывают, надавив на края. Чтобы отрезать узкую полоску, пользуются губками, похожими на плоскогубцы. Использовать такой инструмент можно только при работе с тонкой настенной плиткой. Толщина керамогранита для пользования ручным плиткорезом слишком велика. Максимальная толщина реза составляет 8 мм.

К достоинствам простейшего инструмента относятся:

  • компактные размеры;
  • невысокая стоимость;
  • возможность выполнения закругленного реза;
  • бесшумная работа;
  • отсутствие пылеобразования;
  • отсутствие ограничений в площади используемого материала.

Минусы:

  • необходимость специальных навыков;
  • высокий процент брака;
  • неровная кромка при выполнении закругленного реза;
  • значительные затраты времени;
  • ограничения по толщине обрабатываемой облицовки.

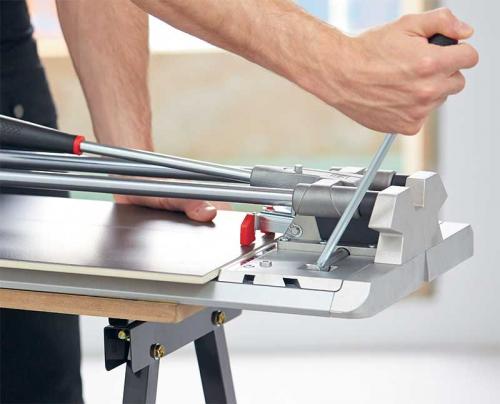

Механический плиткорез — более совершенный вариант. Он представляет собой платформу, оснащенную рычагом и кареткой. Рычаг оборудован рабочим колесиком, как в ручных инструментах. Приспособление плотно прижимает плитку к основе, а ролик движется по поверхности облицовки, образуя достаточно глубокую борозду. После того, как линия реза прочерчена, плитку попросту разламывают надвое. Масса такого оборудования колеблется в пределах 2-9 кг. Различаются инструменты и по допустимой толщине, ширине и длине облицовки. Если плитка очень крупная, целесообразно купить большой тяжелый инструмент: в компактное устройство она попросту не поместится.

Достоинства механического варианта:

  • бесшумная работа;
  • отличное качество резания;
  • незначительный процент брака;
  • высокий уровень производительности;

Есть и несколько недостатков:

  • ограничения по габаритам облицовки;
  • возможность резания материалов только по прямой;

Рабочие ролики периодически нужно менять. Они постоянно имеются в продаже, поэтому с их приобретением и установкой не возникает никаких проблем.

Насадка на болгарку для резки плитки под 45 градусов. Чем подрезать (затачивать) плитку под углом 45 градусов?

Все называют это действие по-разному: запил, заточка, подрезка, заусовка, кремлевский угол — смысл один.

Для качественной подрезки торца плитки под 45 градусов понадобится электрический плиткорез (станок для резки кафеля) или, в крайнем случае, болгарка (ушм) с диском по кафелю.

Самый простой способ — болгарка

Болгаркой добиться качественного результата сложнее, но, в принципе, тоже возможно. Это самый простой способ заточки угла плитки по 45 градусов своими руками в домашних условиях.

Процесс заусовки и шлифовки керамогранита в

Прежде всего у вас должен быть хороший алмазный диск по плитке.

Ставите плитку на ребро (прпендикулярное тому, которое подрезается) и стачиваете под углом 45 градусов заднюю ее часть (глину).

Если получилось немного неровно, то крупные грубые неровности можно пройти еще раз диском, а для того, чтобы получился более чистый и гладкий край можно использовать вот такую(на фото ниже) шлифовальную насадку с наждачной бумагой или алмазные .

Наждачные круги на липучке, стерся — снял и прицепил новый. Сама основа с липучкой накручивается на резьбу болгарки. У алмазных насадок намного больший ресурс, но и стоят они в во много раз дороже. Если вы занимаетесь укладкой плитки постоянно, то есть смысл взять именно . Если же делаете первый и последний ремонт в своей жизни, то вполне можно обойтись наждачными кругами.

При работе с такой штукой нужна болгарка с регулируещимеся оборотами (обороты на минимум!) иначе край плитки будет плавиться и гореть, а не зашлифовываться.

Электрический плиткорез

Электрический плиткорез, или как его еще называют плиточники — мокрорез. Он имеет водяное охлаждение диска, и эта же вода гасит всю возможную пыль. Плиткорез режет по одной четкой фиксированной траектории и минимизирует такой человеческий фактор, как дрожание рук и т.п.

У плиткореза есть два положения работы — ровный рез и рез под углом 45° (фактически можно выставить любой угол от 0 до 45°, но в этом чаще всего нет смысла).

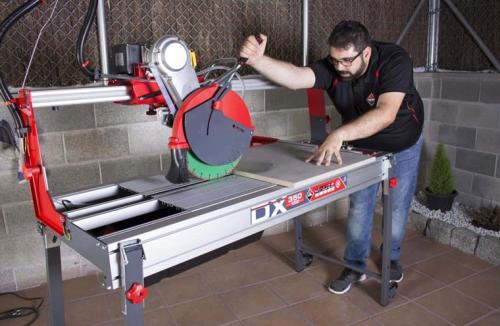

Электрический станок для резки плитки. На какие еще плиткорезы стоит обратить внимание

Это плиткорез от дорогого итальянского бренда строительного инструмента. Способен выполнять прямой и диагональный резы. Осилит не только кафель, но также керамогранит с оговоркой, что толщина заготовки не должна превышать 19 мм. Основание широкое, что делает инструмент устойчивым. Режет по направлению от оператора, что является плюсом с точки зрения техник безопасности. Да и удобнее толкать от себя, чем к себе. В итоге имеет жесткий монорельс для профессионалов. В конструкции установлены девять шарикоподшипников, часть их которых можно отрегулировать в плане скольжения и повысить точность. А еще за счет множественных элементов конструкции каретка не заедает от строительной пыли. Рассчитан на долгий срок службы. Рекомендуем его для покупки строительным бригадам. Этот плиткорез довольно тяжелый — 22 кг, в одиночку далеко не унесешь. Жаль, что производитель не позаботился о сумке или кейсе для устройства.

Характеристики : длина резки 900 мм, вес 22 кг

Плюсы и минусы

Удобство и качество работы

Цена

Показать еще

9. Sturm! TC9820L (от 8000 рублей)

Sturm! TC9820L. Фото: market.yandex.ru

Известный немецкий бренд профессионального инструмента. Этот прибор предназначен для резки плитка алмазным диском. Стол устройства хромирован, его можно наклонять для выполнения сложных фигур. Резать можно как под прямым углом, так и делать наклон в 45 градусов. Есть параллельный упор из алюминия, который повышает точность работ. Этому же способствует линейка, с которой можно работать без дополнительной разметки. Диск защищен кожухом, правда, он не самый удачный и ограничивает угол обзора. Сердце устройства — асинхронный двигатель. Про него мы рассказывали чуть, когда говорили о другом плиткорезе из рейтинга лучших на 2022 год. Если вкратце, то он не прихотлив к обслуживанию. Весь прибор разбирается, что важно для удобства чистки. В отзывах покупатели отмечают, что при работе с водой нужно подстелить тряпку или коврик, иначе все будет мокрым.

Характеристики : мощность 1000 Вт, диаметр диска 200 мм, длина опорной поверхности 500 мм, вес 11,6 кг

Плюсы и минусы

Благодаря своей мощности осилит сложные материалы

Низкое качества металла стола

Показать еще

10. DeWALT DWC410 (от 11,5 тыс. рублей)

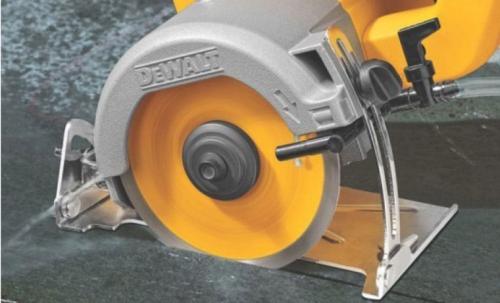

DeWALT DWC410. Фото: market.yandex.ru

Еще один европейских производитель инструментов, который высоко ценится среди профессионалов. Этот плиткорез способен аккуратно распилить не только обычный кафель, но возьмет искусственный камень, тротуарную плитку, мрамор, гранит и стекло. Нужен ли такой в быту? Хороший вопрос: с одной стороны, он универсальный, а с другой — это больше профессиональный инструмент. Регулировка угла выполняется до отметки в 45 градусов без дополнительных инструментов. Алмазный диск можно охлаждать водой. Максимальная глубина пропила до 34 мм. Шпиндель можно заблокировать по нажатию кнопки и поменять оснастку. Работает инструмент при удерживании кнопки, однако, ее можно заблокировать, чтобы освободить руки. На рукоять установлена мягкая накладка, для удобства оператора. Доступен быстрый доступ к угольным щеткам.

Станок для резки плитки с подачей воды. Характеристики электроплиткорезов

Назначение

Электроплиткорезы — как и любой другой инструмент — принято разделять на профессиональные и бытовые. Как всегда, четкой градации здесь нет, «профессиональность» электроплиткореза определяется не какими-то определенными его свойствами, а, скорее, качеством изготовления, запасом мощности и областью применения. Но некоторые общие признаки у разных по назначению электроплиткорезов все же есть.

Признаки бытовых моделей:

  • обычно напольная конструкция с нижним расположением двигателя;
  • смачивание диска погружением его в ванночку;
  • минимум регулировок и настроек;
  • стол (если есть) легкий, обычно складной.

Станок для резки плитки с подачей воды. Характеристики электроплиткорезов

Профессиональные модели:

  • стол и верхнее расположение двигателя;
  • подвижная станина;
  • подача воды прямо на диск с помощью помпы;
  • регулировки наклона и глубины реза

Станок для резки плитки с подачей воды. Характеристики электроплиткорезов

Мощность

Этот параметр влияет на производительность и на максимальную глубину реза. Чем мощнее двигатель станка, тем большего диаметра диск можно на него установить, и тем большую глубину реза он может обеспечить.

  • Электроплиткорезы мощностью до 1 кВт рассчитаны на установку диска диаметром до 200 мм и могут резать на глубину до 40–60 мм. Для резки керамического кафеля такие станки вполне подойдут, а вот для резки более толстых и прочных материалов, например, керамогранита, лучше выбрать инструмент помощнее.
  • При мощности 1-1,5 кВт на электроплиткорез можно устанавливать диски диаметром 200–250 мм и резать на глубину до 80 мм. Такие станки наиболее универсальны и справляются с большинством видов напольных и настенных покрытий.
  • Самые мощные электроплиткорезы потребляют 1,5-2,2 кВт, могут оснащаться дисками диаметром 350–400 мм и резать на глубину 100–135 мм. Такие станки способны резать любые отделочные материалы, включая природный камень, керамическую черепицу и клинкерный кирпич.

Охлаждение

Диски для резки кафеля бывают двух видов — для «сухого» реза и для «мокрого». Диски для сухого реза можно использовать без принудительного охлаждения, но они производят много пыли в работе и качество реза у них невысокое. Такие диски устанавливают на болгарку для чернового резания плитки. Диски для мокрого реза дают более аккуратный шов, но требуют принудительного охлаждения водой. В электроплиткорезах используется два способа подачи воды на диск.

Станок для резки плитки с подачей воды. Характеристики электроплиткорезов

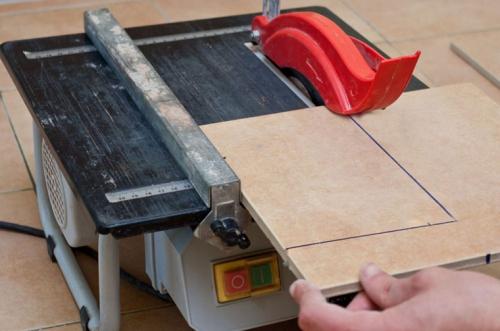

В напольных станках диск частично погружен в ванночку с водой. Способ простой и недорогой, но пригоден только для станков с нижним расположением двигателя. Кроме того, в такой конструкции вода сильно разбрызгивается при работе.

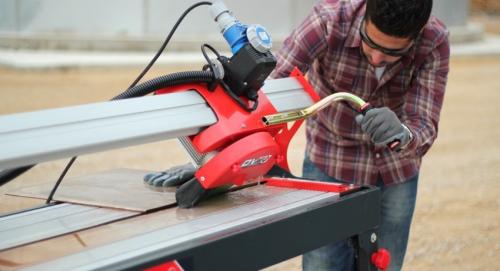

В мостовых и консольных станках вода подается прямо на диск с помощью насоса. Способ более эффективный, но сложный.
