Казалось бы, что интересного или захватывающего в том, что бы распилить трубу? А вот! Оказалось, что очень даже не просто и очень занимательно!

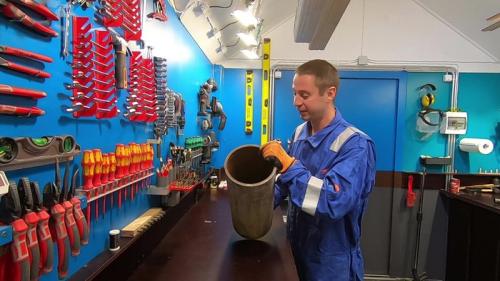

Дано: Стальная труба со стенкой 12мм. Надо распилить вдоль. Так что бы рез был идеально прямой и чистый. Должны получится абсолютно симметричные половинки. И всё это в условиях домашней мастерской.

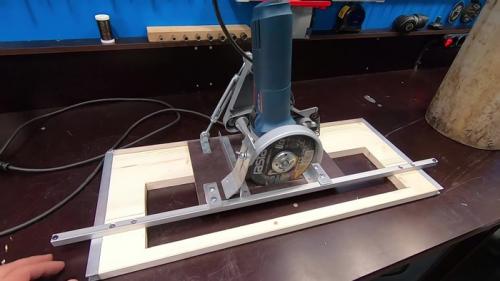

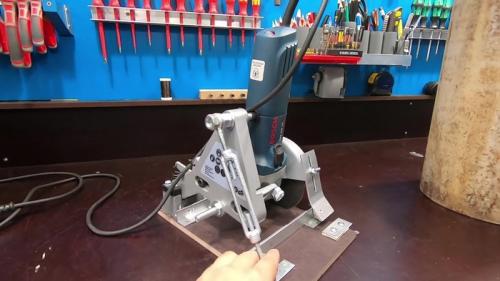

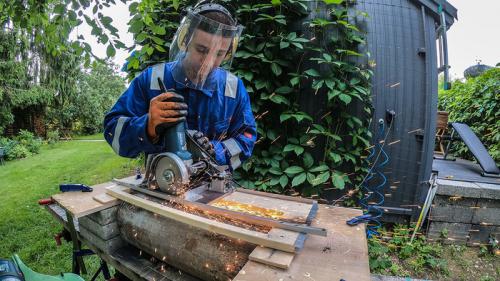

Мой ум художника, подсказал, что болгарка, это единственный инструмент который реально применить. Для этого, я на скорую руку, сколхозил упор для болгарки - что бы жестко ее установить и что бы можно было плавно менять уровень ее погружения в упор. Примерно как у погружаемой циркулярной пилы.

Упор вместе с болгаркой двигается по направляющей из доски и алюминиевых уголков.

И вся эта система жестко закреплена к верстаку с трубой. И так, опуская болгарку на полмиллиметра за 1 проход, всего лишь за пол часа удалось эту трубу пропилить. Сначала с одной стороны, а потом перевернуть и с другой.

Конечно, есть ньюансы, - например, то что диск стачивается и в начале распил глубже чем в конце. Искры летят и прожигают и рамку по которой ездит и саму станину болгарки из фанеры. Это приспособление на один раз. Если надо пользоваться часто, то нужно делать полностью из металла.

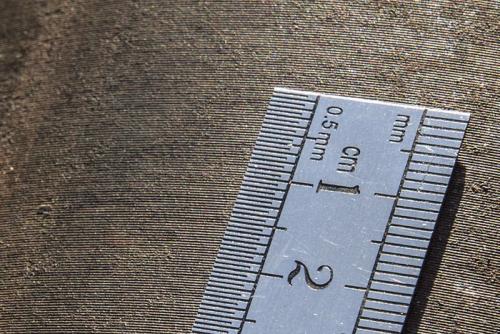

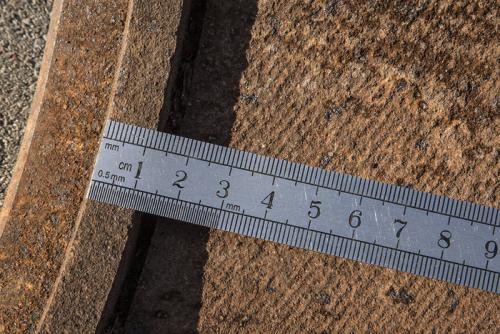

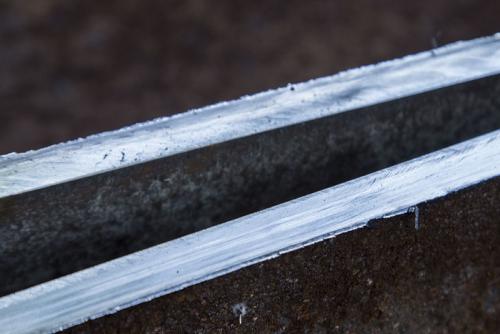

На фото кажется, что срез исцарапанный, но глазом он зеркально гладкий и на ощуп как полированный.

Как разделить трубу на 4 части. Деление круга на равные части

Ниже представлены два калькулятора, рассчитывающие параметры разделения круга на равные части. Сначала - традиционный калькулятор, который делит круг на равные части радиусами (примерно так, как режут пиццу или торт), под ним - нетрадиционный калькулятор, который делит круг на равные по площади части параллельными хордами. Оба калькулятора визуализируют результат рисунком. Методы расчета с формулами для обоих калькуляторов приведены ниже, под калькуляторами.

Деление круга на равные части радиусами

Традиционный и очень простой метод деления круга - по факту, нарезка равных секторов. Метод и формулы очень просты:

1. Определяем угловой размер каждого сектора в радианах, путем деления 360 градусов на нужное число секторов.

1. Определяем размер дуги сектора, перемножая радиус на угол в радианах

1. Определяем размер хорды по теореме косинусов (хорда является основанием равнобедренного треугольника с боковыми сторонами R и противолежащим углом альфа.

Собственно и всё - мы получили все характеристики для N равных секторов

Деление круга на равные части параллельными хордами

Этот способ более любопытен, чем предыдущий. Для простоты будем рассматривать верхнюю половину круга, так как с нижней все будет симметрично.

Задача состоит в определении x-вой координаты точек, через которые нужно проводить хорды (на рисунке это точки x1 и x2). Выведем для начала формулу площади куска, отсекаемого хордой слева.

Верхнюю полуокружность можно представить графиком функции y=f(x), где x - это координата вдоль оси абсцисс, а y - это функция, численно равная y координате соответствующей точки верхней полуокружности.

Как распилить трубу пвх. Как нарезать пластиковые трубы без специальных инструментов и опыта

Пластиковые трубы популярны при устройстве различных трубопроводов. Их стойкость, практичность, доступная стоимость и долговечность способствует широкому распространению. Такие материалы применяются как в частных жилищах, так и в производственных масштабах. Как правило, при обустройстве трубопроводов, трубы необходимо нарезать. Что использовать для таких работ и чем можно резать ПВХ материалы?

Специальные инструменты

Профессиональные сантехники используют специальные труборезы. Такие инструменты производятся в разных вариантах: роликовые, аккумуляторные, гильотинные. Использование труборезов требует некоторых навыков. При отсутствии профессионального оборудования в домашних условиях можно использовать другие методы. Это особенно актуально, если не предполагается большого объёма работ.

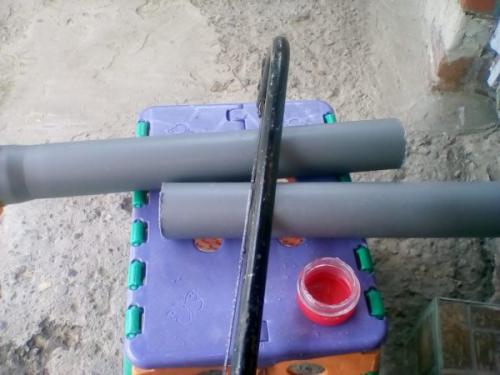

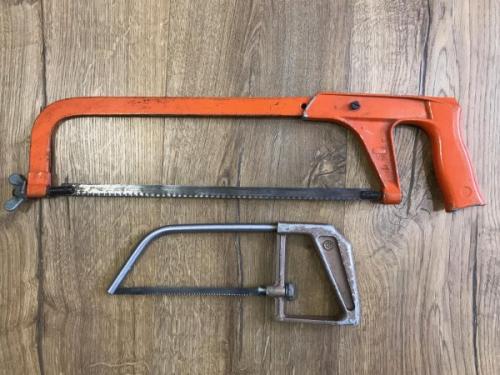

Ножовка

Один из наиболее популярных домашних методов нарезки ПВХ труб – использование ножовки по металлу. Важным условием такого метода становится надёжная фиксация трубы. Можно использовать тиски или другое зажимное устройство. Лучшим вариантом станет зажатие участка, который следует разрезать, с обеих сторон. Это не только предотвратит скольжение в процессе нарезания, но и снизит риск травмы при использовании ножовки.

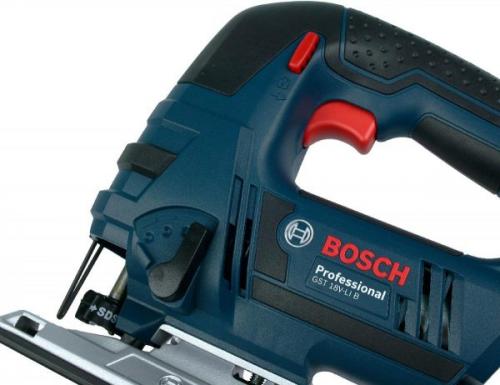

Электролобзик

В отсутствии специальных инструментов можно использовать электролобзик. Чтобы срез получился ровным, следует проворачивать трубу в процессе. Используйте тихий ход прибора. В противном случае торец может получиться косым.

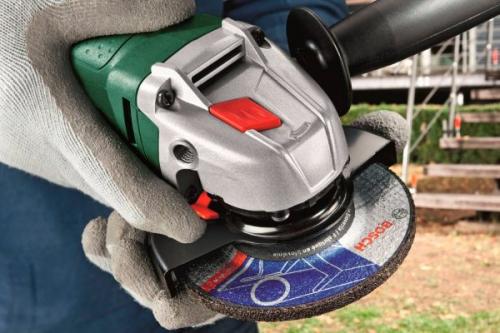

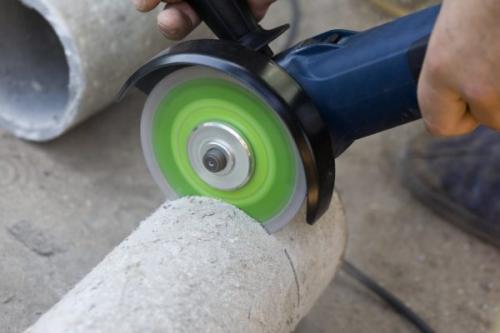

Болгарка

Применение болгарки оправдано в случае работы с трубами большого диаметра. В данном случае понадобится диск для работы по металлу. Важно учитывать степень нажима – не следует давить на трубу слишком сильно во избежание её повреждения. Не используйте большие обороты, так как ПВХ материал начнёт плавиться. Такой метод применим только в условиях, когда другие способы недоступны. Помните о защите органов дыхания и глаз.

При применении данных методов торцевую часть среза необходимо зачистить от заусенцев и стружки.

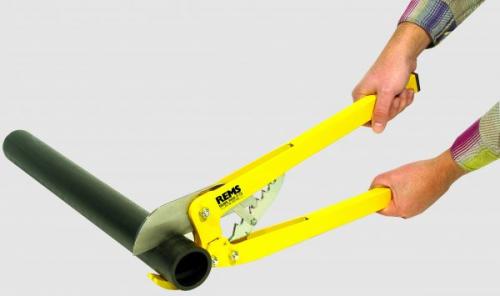

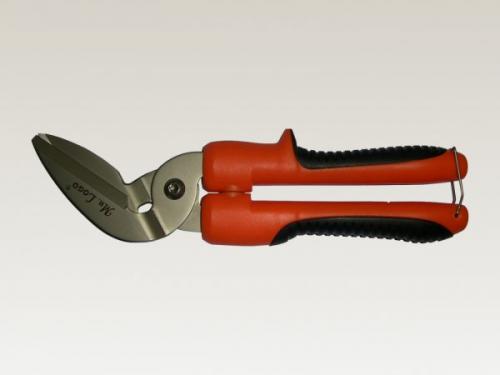

Ножницы для пластика

Наиболее целесообразным способом при значительном объёме работ будет приобретение специальных ножниц для резки пластиковых труб.  В строительных магазинах представлены недорогие модели, которые успешно применяются в домашних условиях непрофессионалами и не требуют больших финансовых трат. Конструкция ножниц предусматривает специальное лезвие и удобную рукоять, а разрез производится при помощи совершения нажимного усилия. Такой способ позволяет получить быстрый и ровный срез.

Перед началом работ следует сделать разметку и зафиксировать трубу, чтобы получить максимально ровный срез и качественный результат. Учтите, что применение домашних методов исключает сильное нажатие на трубы, предполагает большие временные и трудовые затраты. Если масштабы работ большие, лучше воспользоваться услугами мастера или взять в аренду специальный труборез.

Чем распилить канализационную трубу. Чем резать металлопластиковые трубы

Металлопластиковые трубы имеют целый ряд преимуществ перед своими конкурентами. Они намного легче, чем металлические и гораздо более устойчивы к окислению, чем медные. Их легко заменять и легко придавать необходимую форму.

Можно создать трубопровод любой формы. Ну и главнейшее преимущество заключается в стоимости. Она гораздо ниже, чем у медных труб. А качество находится примерно на таком же уровне.

В процессе эксплуатации может возникнуть необходимость разрезать трубы. Для этого используется специальный инструмент, который рассчитан на работу с подобным материалом.

Для повышения эффективности процедуры рекомендуется должным образом подготовить трубу и инструменты перед работой. Рассмотрим основные особенности металлопластиковых труб и чем их резать.

Подготовка трубы и необходимого инструмента

В качестве инструментов используется само режущее устройство, измеряющие ленты, разводные ключи, уплотнители и некоторые другие вещи. Все это должно находиться в доступном месте на момент проведения работы.

Иногда требуется зачистить внешнюю часть армированного покрытия, чтобы упростить процесс резки на следующем этапе. Для зачистки используется муфта с лезвиями, которая позволяет получить идеально ровный срез и избавиться от прослойки полимера. Это необходимо для сварочных работ, которые скорее всего будут проводиться в ходе монтажа трубопровода.

Важно! При работе необходимо срезать ровно столько материала, сколько нужно для насадки фитинга для металлопластиковых изделий.

Как разрезать медную трубку вдоль. Как резать и гнуть медные трубы

Медные трубы хороши тем, что их не сложно и легко гнуть и резать. Гибка медных труб — это процесс, какой нуждается в определенном умении и наличии навыков, потому что медь очень мягкий материал, с которым нужно обращаться осторожно. На сегодняшний день в практике выделяют несколько надежных методов резки и гибки медных труб.

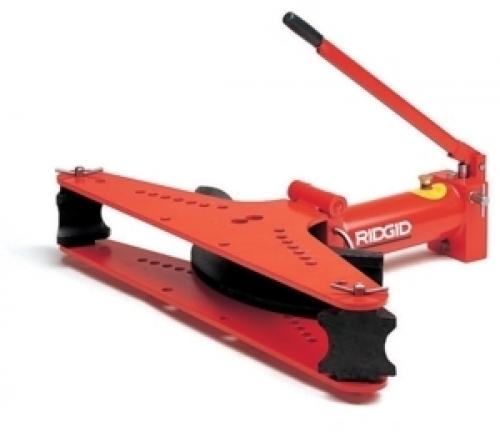

Ручной трубогиб и его особенности

За счет ручного трубогиба можно бережно изогнуть трубу прямо на месте монтажа или ремонта, или зафиксировав на верстаке. Во время использования трубогиба риск смятия, сплющивания и залома минимальный. Применяя ручной трубогиб для медных труб можно отказаться от вспомогательных стыковочных элементов. С его помощью гнуть медные трубы можно в соответствии с нужным размером и формой.

Преимущества ручного трубогиба:

— легкий вес;

— компактный;

— простой в эксплуатации;

— удобный при транспортировке;

— не высокая стоимость.

Пружинный трубогиб

Применяя пружинный трубогиб исключается любая деформация стенок трубы, в связи с чем получается правильный загиб трубы на заданный угол. Пружинный трубогиб для медных труб используется следующим образом:

— для начала необходимо передвинуть пружину на установочный участок, где намечается изгиб;

— в результате выше упомянутых действий пружина устранит нежелательную деформацию и далее можно смело гнуть трубу;

— по окончанию работы выкрутите пружины с уже согнутой трубы.

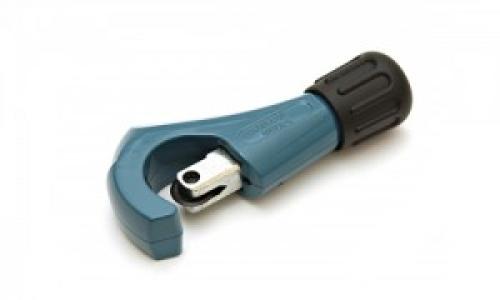

Труборез, как идеальный вариант для резки труб

Труборез для медных труб позволит вам сберечь значительное количество времени на резке труб. Кроме этого труборезом можно воспользоваться для зачистки труб и перед выполнением подготовительных операций монтажа.

Воспользовавшись труборезом можно без особых усилий получить идеально ровный срез, избежав деформации трубы вне зависимости от его диаметра.

Труборезы делятся на:

— ручные , за их счет резка осуществляется поворотом трубореза и подтягиванием прижимной гайки;

— электрические , которые оснащены резцами, похожими на токарный станок, благодаря чему кроме разрезания труб они могут также снимать фаску под сварку.

Обработка медных труб резаком

Резка медных труб происходит с помощью специального резака – трубореза или труборезных ножниц, перпендикулярно продольной оси трубы.

Этапы разрезки медной трубы:

— трубный резак устанавливается на месте разреза;

— крепко затянув ручку, начать вращать резак вокруг трубы, делая на поверхности надрезы;

— повторять такие действия пока не разрежем трубу.

Применяя резак для медных труб, нужно быть осторожным, так как внутренний край реза трубы получается острым.

Как разрезать пластиковую трубу вдоль. Другие инструменты для резки пластмассовых труб

Их юзают изредка, когда под рукою нет никакого трубореза:

• Болгарка – для резки труб будет нужно отрезной диск по сплаву. Основным моментом при работе болгаркой является четкое регулирование усилия, очень сильно на инструмент давить нельзя.
• Электролобзик – это с более удачный метод при отсутствии особых ножниц.

Тут велика возможность получить косой срез, потому для большей точности во время работы трубу нужно несколько раз повернуть.

Чем категорически не рекомендуется резать трубы:

• Ленточная пила – ее лезвие движется очень медлительно и ежели оно недостаточно отсрозубое, велика возможность повреждения внутреннего поперечника трубы, что ведет к сколам и трещинам.
• Циркулярный станок. Так как пластмассовые трубы являются гибкими, проталкивание их в станок нередко вызывает смещение трубы и удар, что небезопасно для человека, производящего распил.

В продажу полипропиленовые трубы приходят в виде бухт либо же прямых отрезков, длина которых добивается 12 метров.

Понятно, что при монтаже нередко возникает необходимость их резать ножницами для резки полипропиленовых труб, так как такие огромные отрезки для сотворения систем водопровода и отопления не подступают. Отрезается труба подходящей длины и потом идет сварка.

Виды ножниц для резки:

— прецизионные . Ими режут трубы с поперечником от 3 и до 42 мм. У них имеется трещоточный механизм и лезвие с зубчатой рейкой, потому разрез проходит без особых усилий.

Комфортные и обыкновенные в применении при работе одной рукою, но ежели резка будет интенсивная, то рука быстро устанет;

— роликовые . В этом инструменте труба будет вращаться на направляющих роликах, а другое лезвие ножниц под нажимом подает режущий ролик к месту среза. Здесь есть одно огромное преимущество – безукоризненно ровненький срез, но скорость отрезания будет низкой;

— аккумуляторные . Эти ножницы снабжены электрическим моторчиком.

Резать полипропиленовые трубы таковым инвентарем – одно наслаждение, так как скорость реза достаточно высочайшая – от 4 до 7 секунд. Но есть и недочет – ограниченный спектр резки труб. Таковым инвентарем можно разрезать лишь трубы до 42 мм.

Гильотинный труборез

1. Этот резак для полипропиленовых труб может резать трубы с поперечником от 63 и до 350 мм. У него имеются лезвия, покрытые тефлоном, и они режут изделия под углом девяносто градусов, при этом оставляя ровненький срез, без заусениц. Лезвия просто изменяются либо затачиваются.

2. Таковой способ резки имеет одно огромное достоинство.

Не необходимо обрабатывать поверхность трубы перед сваркой опосля отрезания, ведь срез выходит гладким и ровненьким, никаких деформаций нет.

3. Процесс отрезания гильотиной. Вокруг закрепленной в секторе от 30 до 60 градусов трубы раскачивается лезвие гильотины, установленное на колесиках. Опосля надреза лезвие под действием вращающейся рукоятки-винта уходит в трубу на глубину всего поперечника и дорезает ее окончательно.

Какой инструмент лучше выбрать?

При выборе типа трубореза для полипропиленовых труб необходимо отталкиваться от того, как интенсивно вы будете ним воспользоваться.

Ежели он нужен на один раз, то для этого подходят и роликовые ножницы, и прецизионные. А ежели же необходимо резать трубы нередко, то аккумуляторные ножницы подходят для этих целей лучше всего. Также для этого понадобится и гильотинный труборез, в особенности ежели будете иметь дело с трубами огромного поперечника.

Как разрезать шланг вдоль. Резка трубки вдоль

как-то давно не заходил на форум, и профиль мой удалился, потому не обращайте внимания на счетчик сообщений - это будет первое
Ай нид хэлп. Нужно резать пластиковую трубку диаметром 20 мм. вдоль. Вернее, не полностью разрезать, а лишь прорезать одну стенку на длину 500 мм., общая же длина трубки - 600мм.
Трубка из ПВХ (?) - для проводки, толщина стенки 1,2-1,5 мм (в зависимости от завода-изготовителя). Самое важное требование: паз должен быть не шире 1мм.
Несколько дней копался в инете - в итоге нашел поставщика фрез дисковых, купил фрезу дисковую для цветных металлов, с толщиной 1мм, а также на рынке, кот. возле Теплого Стана набрал всевозможных переходных колец - планировал установить купленную фрезу на имеющуюся в наличии ручную циркулярку, которую прикрутить под стол, чтобы сама фреза вверх выглядывала на пару-тройку мм. Только установить не удалось по нескольким причинам:
1) мешает кожух. на самой пиле написано "диаметр диска 210мм", но вот сам диск, который был в комплекте, имеет в диаметре 190 !!, и 200-й уже не лезет.
2) установочная втулка от пилы имеет центровочный выступ. Высота этого выступа 1,4мм., а фреза в том месте, где одевается на вал - 1,2 мм. получается, что лишние 0,2 мм. не дают прижимной шайбе зажимать саму фрезу - она упирается в выступ.
И, если первую проблемку можно решить сняв кожух - в любом случае пила под столом, и оператор не засунет руки, то вторую решить мне не удалось, т.к. стачивать вручную такие микроны - не вариант, и наверняка сточу с перекосом, а отсюда биения и все прочее..
В итоге, как не было у меня никакого оборудования для распила, так его и нет. Зато есть фреза за 1500р.
А тем временем меня не покидает мысль о "макетке". Но вся суть в том, что все подобные агрегаты, которые мне приходилось видеть, были самодельные. В данный момент ресурса нет, который занялся бы изготовлением станка, а самому некогда. Отсюда задача: заказать изготовление, либо купить. Только вот купить не получается (может, не там ищу). Единственное подобное, что нарыл в интернете PROXXON KS 230, но судя по параметрам - хлипковата она для моих объемов - планируем около 5000-10000 трубок в месяц пропиливать.
Ввиду всего сказанного, прошу: посоветуйте какое-либо оборудование для осуществления описанной операции. Может, кто сталкивался с подобным..
