Расчет дымохода для дровяной печи и бытовых котлов. Длина

Расчет дымохода для дровяной печи и бытовых котлов. Длина

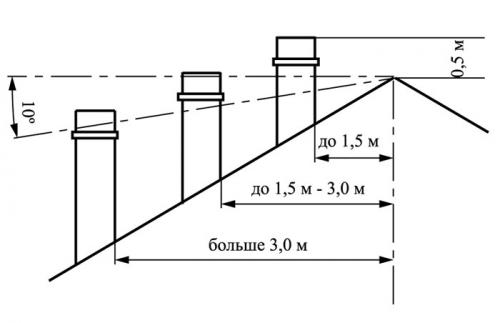

Длина дымохода определяется СП 7.13130.2013. Его длина (или высота) измеряется от оголовка вверху трубы до колосниковой решетки отопительного котла. Норматив предусматривает минимальную высоту дымохода и высоту оголовка относительно конька кровли.

Следует иметь в виду, что определенная расчетами высота – номинальная. Фактически дымоход у современного котла расположен сбоку, выпускной патрубок котла расположен в верхней части агрегата на некоторой высоте относительно низа топки. Поэтому фактическая длина вертикальной части дымопровода будет немного меньше, чем расчетные данные – на расстояние от низа топки до выпускного патрубка. Это расстояние можно определить по чертежу агрегата или измерить.

Не стоит думать, что удлинение дымохода – это хорошо. Тяга основана на подъеме вверх горячих отходящих газов, а при слишком большой длине трубы газы охлаждаются и тяга уменьшается. По этой же причине дымоход должен быть утеплен. В утеплении нуждаются даже традиционные печные дымоходы из красного кирпича. Ситуация с тягой усугубляется еще и тем, что отходящие газы от современных котлов с высоким КПД имеют невысокую температуру.

При умеренно удлиненном дымоходе тяга увеличивается, при этом больше тепла вылетает в атмосферу. Слишком сильный ток газов будет гасить газовые отопительные агрегаты. Тягу можно регулировать задвижками .

Установка низкого дымохода в жилом доме совершенно недопустима – в нем не возникает достаточного разрежения, газы поднимаются с меньшей скоростью, из-за чего тяга уменьшается. Допускается устанавливать невысокие дымоходы на отдельно стоящих печах, например в саду для барбекю и т.д.).

Можно ли заужать диаметр дымохода твердотопливного котла. Сколько вешать в граммах, или выбираем высоту и диаметр дымовой трубы

Начнем с первых двух пунктов. Высота дымохода для твердотопливного котла является параметром критическим. Что это значит? Это значит, что если у вас недостаточно высокий дымоход, тяга в топке котла будет также недостаточная. Это может привести не только к плохому сгоранию топлива, но и к «опрокидыванию тяги», когда, вместо того, чтобы выводится наружу, дымовые газы будут проникать внутрь помещения.

Это чревато выбросом в жилые помещения угарного газа, который смертельно опасен для человека.

Угарный газ не имеет ни цвета, ни запаха. Потому «угореть» можно не заметно и погибнуть, не просыпаясь.

Убедил я вас в том, что не надо экономить на «лишнем» метре трубы?

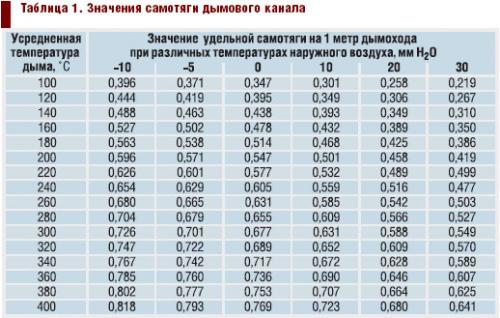

Требуемая высота дымохода для твердотопливного котла или для отопительной печи, для каждой отдельной модели котла или печи, а также для разных тепловых мощностей, в обязательном порядке прописывается в паспорте на котловое оборудование . При этом в паспорте пишется иногда «минимальная» высота, а иногда «просто» высота.

Минимальную высоту соблюдать обязательно, а «просто» высота – это нижний предел для проведения экспериментов с тягой ТТ котла. Плоховато тянет при минимальной высоте? Добавляем еще полметра – метр дымовой трубы. И так далее.

При проведении этих экспериментов, не забывайте, что летом, особенно в сырую теплую погоду, тяга будет хуже, чем в морозную и сухую зимой. Поэтому, если монтаж дымохода твердотопливного котла производится зимой, вы должны понимать, что летом тяга при установленной высоте будет хуже, чем в момент монтажа.

Минимальный диаметр дымохода для твердотопливного котла или печи также указывается в паспорте на купленный котел или печь. Если паспорта у вас нет, то практически на любую модель сейчас есть таблицы в Интернете.

Можно немного заузить или расширить сечение дымовой трубы, изменив диаметр не более, чем на 5 мм в ту или другую сторону.

Это не сильно скажется на тяге. Если же, например, взять вместо 150мм трубы 120мм, то можете легко получить проблемы с эффективным сжиганием топлива в некоторых моделях ТТ котлов и печей .

«Лечится» этот эффект обычно удлинением дымохода, однако и увеличение высоты не всегда приводит к требуемому результату.

Что же касается чрезмерного увеличения диаметра дымохода, то это чревато тем, что дымовые газы, не успев отдать тепло теплообменнику будут быстро покидать топку котла. Что называется «тепло будет улетать в трубу».

Диаметр дымохода для печи. Дымоход — основополагающая проектирования

Сегодня мы поговорим о том, как правильно рассчитать дымоход.

Проектируя и строя дымоход для дома или бани, важно правильно выбрать материал , из которого он будет построен (см. Трубы для дымохода ). Необходимо точно знать, какое топливо будет использоваться в отопительных приборах. Ведь дымоходные трубы, предназначенные для работы с одним видом топлива, совершенно не подходят при работе с другим.

Как пример — кирпичный дымоход. Кирпичные трубы прекрасно работают с дровяным топливом, но совершенно не подходят для работы с обогревательными приборами, работающими на газе.

Важным является правильный выбор высоты и диаметра дымохода, его сечение . Неправильный выбор одного из этих параметров как минимум отразиться на качестве тяги и на КПД обогревательной системы, а как максимум может привести к печальным последствиям. Разберемся, как рассчитать высоту дымохода.
Если с дымоходом используется один обогревательный прибор, вопрос можно решить простым просмотром технической документации, предоставленной заводом-изготовителем.  А вот когда в одну дымоотводящую систему подключено одновременно несколько различных тепловых приборов, то для того чтобы рассчитать дымоход, необходимы твердые знания термодинамики, свойства материалов и многое другое. То есть потребуется профессиональный инженерный расчет, даже если строится дымоход не для жилых помещений, а для бани.

Поэтому самодеятельность в таком вопросе может дорого обойтись нерадивому «проектировщику».

Универсальный дымоход — реальность и миф

Как уже ранее говорилось, основой любого дымохода является материал, из которого он изготовлен. Многие производители современных дымоходных систем зачастую рекламируют свои дымоходные трубы, как универсальные, способные к эксплуатации при любых условиях, с любым видом топлива. Мы можем сказать совершенно точно — таких систем не существует.

Есть, конечно, дымоходные системы, неплохо работающие в тех или иных вариантах подключения и на различном топливе. Но стоит понимать, что неплохо работающие — это еще не значит, что они отвечают всем параметрам, отличающим качественный дымоход от просто дымохода.

Внутреннее сечение дымохода — какое лучше

Оптимальной формой дымохода является цилиндр. При работе дымохода нагревание стенок происходит не совсем равномерно. Из-за этого продукты сгорания движутся в дымоходе вверх с закручиванием по центральной оси.

Естественно, цилиндр для этого является самой приемлемой формой, если мы хотим получить сильную тягу.

1. Если используются прямоугольные трубы, то в углах, образуются завихрения, препятствующие нормальной тяге. Но оговоримся, завихрения образуются, прежде всего, от самой скорости тяги. Таким образом, чем больше скорость тяги, тем больше завихрения и тем большее сопротивление нормальному процессу движения газов в прямоугольной трубе.
2. Из этого становится понятным, что прямоугольный дымоход можно с успехом применять с тепловыми приборами, не требующими большой тяги. На работе каминов и печей, работающих на дровах, это сказывается только положительно, подойдет такой вариант и при строительстве дровяной бани.
3. К примеру, если дымообороты в печи или камине недостаточно правильно устроены, прямоугольный дымоход значительно сэкономит тепло, в отличие от дымохода с круглым сечением, из которого оно, что называется, «вылетит в трубу».
4. Что касается котлов нового поколения, тут лучше использовать трубы цилиндрического типа. Обычно такие котлы работают по принципу: стоп-старт.
5. Основная экономия при использовании данных котлов зависит от скорости прогрева системы отопления. Чем быстрее система прогреется до нужной температуры, тем быстрее котел отключится и перейдет в режим ожидания и, соответственно, экономии.
6. Чтобы котел быстрее прогрелся, ему, помимо топлива, необходим хороший приток свежего воздуха. Приток воздуха создается за счет тяги, соответственно, чем больше тяга, тем лучше работает котел и быстрее прогревается система отопления (см. Как улучшить тягу ).

Источник: https://baget-bez-stusla.aystroika.info/stati/kalkulyator-dlya-rascheta-parametrov-dymohoda-kalkulyator-rascheta-secheniya-dymohoda-kamina

Расчет дымохода по мощности котла. Как рассчитать площадь сечения дымовой трубы?

Существует несколько методик расчета оптимального сечения. Например, от размеров топочной камеры очага или от площади поддувального окна печи. Но в этой публикации внимание будет сконцентрировано на той методике, которая основана на оценке объема образующихся в процессе сгораний дымовых газов.

Горение древесины и другого твёрдого топлива всегда сопровождается весьма значительным дымообразованием. И дымоходная труба должна быть в состоянии своевременно отводить эти объемы наружу.

На основе расчётов и опытов специалистами давно уже составлены таблицы, из которых можно получить информацию об удельном дымообразовании для разных типов твердого топлива. То есть какой объем продуктов сгорания образуется при сжигании, скажем, одного килограмма дров, угля, торфа и т.п.

Приведем и мы такую таблицу (в сокращенном варианте). В ней, помимо удельного дымообразования, показаны калорийность топлива (количество тепла, выделяемого при сжигании одного килограмма) и примерная температура продуктов сгорания на выходе из дымоходной трубы. Первая из указанных характеристик нас в заданный момент особо не интересует — просто дает общее представление об эффективности топлива. А вот температура, да, понадобится для расчетов.

Как видите, объемы впечатляют. Даже дающие минимальную дымность типы топлива – это уже около 10 кубометров на каждый сожженный килограмм. Значит, просто из соображений физики и геометрии сечение дымоходного канала должно быть в состоянии постоянно отводить эти немалые объемы наружу.

От этого и «пляшем» при расчёте.

Цены на дымовую трубу

дымовая труба

Объем продуктов сгорания, выделяемых при сжигании твёрдого топлива в течение часа можно определить по следующей формуле (с учетом температурного расширения газов).

Vgч = Vуд × Мтч × (1 + Тд/273))

Vgч — объем продуктов сгорания, образующийся в течение часа.

Vуд — удельный объем образующихся продуктов сгорания для выбранного типа топлива, м³/кг (из таблицы).

Мтч — масса топливной закладки, сгораемой в течение одного часа. Обычно находится отношением полной топливной закладки ко времени ее полного прогорания. Например, в печь загружается разом12 кг дров, и они прогорают за 3 часа. Значит, Мтч = 12 / 3 = 4 кг/час.

Тд — температура газов (℃) на выходе из дымоходной трубы (из таблицы).

273 — константа, для приведения температурных параметров к шкале Кельвина, использующейся в термодинамических расчетах.

Так как единица времени в нашей системе исчисления —   секунда, то узнать объем, получающийся за секунду, несложно – результат просто делится на 3600:

Vgс = Vgч / 3600

Чтобы узнать площадь сечения канала, который гарантированно пропустит через себя этот объем при определенной скорости движения газов, надо найти их отношение

Sc = Vgс / Fд

Sc — площадь поперечного сечения канала дымохода, м².

Fд — скорость потока газов в дымоходной трубе, м/с

Несколько слов об этой скорости. Для отопительных приборов и сооружений бытового класса обычно стремятся остановиться в диапазоне от 1,5 до 2.5 м/с. При такой, с одной стороны – невысокой скорости не наблюдается значительного сопротивления потоку, не возникает сильных завихрений, тормозящих движение газов. Минимизируются тепловые потери, снижается до нормальных величин температура газов на выходе из трубы. Вместе с тем, скорость в достаточной степени большая для того, чтобы уменьшить образование конденсата и оседание золы на внутренних стенках канала.

Если найдено сечение (а это – минимальная его величина), то по известным геометрическим формулам можно найти или диаметр для трубы круглого сечения, или длину стороны – при квадратном сечении, или подобрать длины сторон при прямоугольном.

Ниже предложен калькулятор, который до предела упростит проведение этих вычислений. В нем необходимо указать тип топлива, примерный расход его расход (точнее, массу и время прогорания полной загрузки) и ожидаемую скорость потока газов в дымоходе. Остальное программа выполнит сама.

Итоговый результат показывается в трех представлениях:

— минимальный диаметр для круглого сечения;

— минимальная длина стороны для квадратного сечения;

— площадь сечения, по которой можно, например, подобрать размеры сторон для прямоугольного сечения.

Источник: https://baget-bez-stusla.aystroika.info/stati/kalkulyator-dlya-rascheta-parametrov-dymohoda-kalkulyator-rascheta-secheniya-dymohoda-kamina

Калькулятор расчета сечения дымохода камина. Калькулятор расчета внутреннего диаметра сэндвич-дымохода для печи

Любая печь или котел, работающие на твердом топливе, должны иметь надёжный дымоход для полного отведения образующихся продуктов сгорания. Хорошо, если приобретается готовое заводское изделие – в его паспортных данных обязательно указывается необходимый диаметр трубы, а сам агрегат снабжен соответствующим патрубком для подсоединения. Сложнее, когда реконструируется старая кирпичная или металлическая печь, если хозяева решили оснастить ее сэндвич-дымоходом.

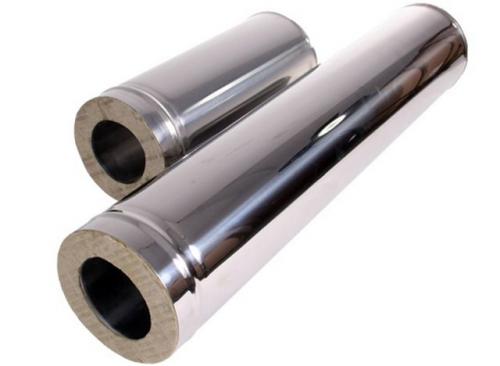

Калькулятор расчета внутреннего диаметра сэндвич-дымохода для печи

Как не ошибиться с размерами, чтобы и требования безопасности были в полной мере соблюдены, и, вместе с тем, в трубу буквально не вылетало тепло, снижая тем самым эффективность отопления? Для этого необходимо провести некоторые вычисления, и в этом помощь окажет калькулятор расчета внутреннего диаметра сэндвич-дымохода для печи.

Цены на утеплитель для дымохода

утеплитель для дымохода

Справочные материалы и необходимые пояснения – в тестовом блоке ниже калькулятора.

Калькулятор расчета внутреннего диаметра сэндвич-дымохода для печи

Как производится расчет?

Расчет построен на примерном расходе  того или иного твердого топлива (как уже сложилось в хозяйстве при использовании печи) с учетом его калорийности и выделяемых объёмов продуктов сгорания. Формула вычисления выглядит следующим образом:

d =  √(2 × М × Vу × (1 + T / 273) / (3600 × π))

где:

d – рассчитываемый диаметр внутреннего канала сэндвич-дымохода, в миллиметрах.

М – сложившийся примерный расход топлива определенного типа, килограмм в час.

Vу – удельный объем (м³) газообразных продуктов сгорания, образующихся при сжигании 1 кг твердого топлива определенного типа.

T – рекомендуемая температура газов на выходе из дымохода.

π – известная всем величина-константа.

Формула выглядит «устарашающей» и не располагающей к самостоятельному расчету.  Не беда — она полностью реализована в калькуляторе.

Табличные данные по основным применяемым видам твердого топлива приведены в таблице. Впрочем, всё, кроме температуры на выходе из дымохода, уже внесено в программу калькулятора:

После указания всех запрашиваемых параметров и нажатия на кнопку расчета будет выдан минимальный диаметр внутреннего канала сэндвич-трубы в миллиметрах. Он станет ориентиром при выборе из предлагаемых в продаже комплектов стандартных размеров.

Сложно ли установить сэндвич-дымоход самостоятельно?

По сути, производители предлагают полный ассортимент всех необходимых деталей для сборки качественного сэндвич-дымохода любой степени сложности. Браться ли за это дело самому – советовать сложно, так как необходим определенный опыт работы, а сам дымоход непосредственно влияет на уровень безопасности проживания в доме, и ошибки могут очень дорогого стоить. Подробнее об установке сэндвич-дымоходов на печи – в специальной публикации нашего портала.

Расчет диаметра дымохода. Расчет требуемого диаметра и сечения внутреннего контура дымохода для каминов и печей

Расчет диаметра и сечения внутреннего контура осуществляется с применением различных физико-математических формул. Сложные расчеты с использованием формул должны производиться профессионалам отрасли, самостоятельно заниматься расчетами не рекомендуется.

Сегодня производители современных топок, каминов и печей самостоятельно вычисляют нужный диаметр и сечение дымохода на основе мощности изделия, вместительности топочной камеры очага, объема дымовых газа, образующихся при сгорании топлива в том или ином отопительном приборе. На основании этих вычислений, завод-производитель оснащает каждую модель отопителя выходным патрубком (отверстием в корпусе) определенного диаметра, к которому пользователь потом подключает трубу. Поэтому, покупателям современного отопительного оборудования не требуется самостоятельно вычислять нужный диаметр дымового канала, достаточно изучить комплектацию и технический паспорт изделия.

Патрубки для подключения системы дымоотведения от топок и печей могут располагаться:

• сверху изделия
• сбоку (слева/справа) изделия
• сзади изделия
• в нескольких местах одновременно (для удобства расположения очага в пространстве по выбору пользователя)

Современное котельное оборудование тоже имеет включенные заводом-производителем в комплектацию патрубки, диаметр которых соответствует техническим и эксплуатационным параметрам устройства.

Важно! Диаметр дымоотводящего канала ни в коем случае нельзя заужать! Исключения делаются только для труб, высота которых составляет более 12 метров. В таких случаях диаметр трубы можно уменьшить до предыдущего диаметра с целью исключения образования излишней тяги.

Диаметр трубы для кирпичной печи. Труба на кирпичную печь: какую лучше поставить

Один из часто задаваемых мне вопросов: какую трубу для печи в доме лучше поставить — кирпичную, асбестоцементную, железную или сэндвич?

Сегодня я расскажу о плюсах и минусах разных вариантов, опишу процесс их установки и покажу, как правильно вывести трубу печи через крышу. Информация практическая, проверенная многолетним опытом — читайте, будет полезно.

Труба кирпичной печи

Давайте для начала определимся, что значит правильно вывести трубу печи и чем это будет отличаться от «неправильно»? Правильно, это когда:

• Печь будет топиться без проблем.
• Труба не будет причиной возгораний.
• Крыша вокруг трубы не будет протекать.
• В трубе не будет собираться конденсат.
• Все сделано качественно и надолго.

Поэтому я не буду набивать текст статьи рекомендациями «в какой руке держать мастерок», а остановлюсь только на важных моментах. И, конечно, подскажу некоторые строительные фишки и технологии — нет, не авторские и эксклюзивные, но помогающие далеким от печных дел людям.

И так, критерии выбора и требования при установке трубы на кирпичную печь следующие:

• Цена вопроса — многие ищут более бюджетные варианты.
• Влияние на процесс эксплуатации печи — труба не должна создавать препятствий хорошей тяге.
• Трудоемкость установки.
• Долговечность и ремонтопригодность.
• Пожарная безопасность — ввиду близости легковоспламеняющихся конструктивных элементов потолка и крыши.

И так, печь (русская, шведка или голландка) в доме сложена. Желательно кладку конструктивных элементов дымовых каналов заканчивать на расстоянии не менее 20 см от потолка во избежание возгораний.

Завершающим этапом остается вывести трубу. В последнем колодце монтируется задвижка и до чердачного перекрытия можно выкладывать кирпич на ребро или в полкирпича в продолжение стенок колодцев, а далее есть некоторые нюансы.

Как правильно вывести трубу печи через потолок

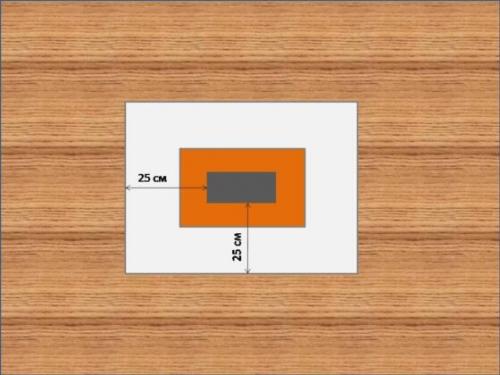

Выпиливаем в потолке отверстие. Его размер должен быть таким, чтобы от внутренних стен дымохода до досок потолка расстояние было не менее 25 см.

Чтобы обезопасить дом от пожарных ситуаций, можно использовать один из двух вариантов вывода трубы через потолок:

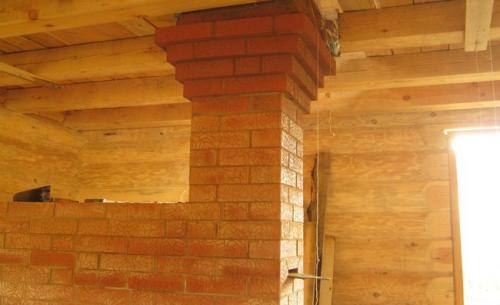

• Делать распушку — постепенное утолщение кирпичных стенок кладкой.

В районе потолка будет достаточно толщины стенок трубы в один кирпич — 25 см.

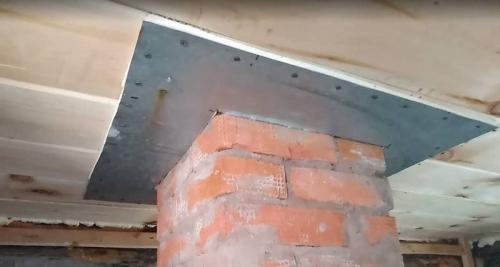

• Вариант проще — сделать из листового железа окантовку кирпичной трубы с таким учетом, чтобы от дымового канала до деревянных элементов потолка было расстояние не менее тех же 25 см.

На окантовку вокруг трубы укладывается негорючий материал — войлок, пропитанный глиняной суспензией, стекловата, керамзит и прочее, чтобы избежать возможности нагрева и воспламенения расположенных рядом деревянных поверхностей.

К этому вопросу желательно подойти серьезно, махнешь рукой на эти «мелочи» — потом может аукнуться.

Помнится, когда в нашей деревне шел бум подключения газа, многие домовладельцы клали трубы без соблюдения требований ПБ — «поставим пожарнику магарыч и все подпишет». Раз я был свидетелем — приехал пожарник, посмотрел трубу с косяками и сказал: «Я-то подпишу, но жить здесь Вам».

Так что делайте, как положено, жить в этом доме Вам.

Выбор и установка трубы

После выхода на чердак можно продолжить кладку трубы, а можно установить готовую.

Какие трубы печи лучше? У каждой есть свои плюсы и минусы — давайте их рассмотрим.

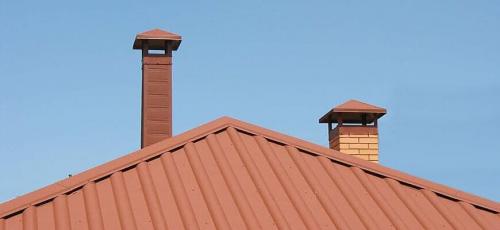

Кирпичная

Классика, используемая много лет — кирпичная труба для печи в доме. Но, несмотря на «долголетие», этот вариант имеет и некоторые недостатки. Начнем, однако, с плюсов.

• Не требуется обязательное утепление, так как толщины стенок даже в полкирпича достаточно для быстрого прогрева стенок внутри дымохода и отсутствия их промерзания в зимнее время.
• Проста в обслуживании, при необходимости можно легко нарастить или «урезать» по высоте.

К минусам я бы отнес недолговечность кирпичной трубы и ее довольно частый ремонт — кирпич разлагается, штукатурка осыпается. Происходит это из-за того, что на внутренних стенках оседает конденсат пара остывших отработанных газов. Постепенно влага насыщает кирпичи, и в мороз происходит их разрушение. И чем хуже тяга печи, чем ниже температура дыма на выходе из трубы, тем чаще требуется ремонт.

Какого внутреннего диаметра класть кирпичную трубу? В большинстве случаев достаточно 14*14 см (полкирпича), можно и 27*14 (в кирпич).
