Учимся ровно резать ручной циркулярной пилой.. Как ровно пилить циркулярной пилой

Учимся ровно резать ручной циркулярной пилой.. Как ровно пилить циркулярной пилой

Несколько вариантов приспособлений и приёмов от разных мастеров, как ровно пилить циркулярной пилой, чтобы обеспечить ровные торцевые и продольные резы.

Приспособление для торцевания циркулярной пилой

Один из вариантов обеспечить ровный перпендикулярный рез циркулярной пилой — это сделать такое простое приспособление. Оно не сложно в изготовлении и может быть сделано за пару часов. В качестве материалов вполне можно использовать обрезки досок и фанеры, которые обычно есть в столярной мастерской.

Направляющие обеспечивают прямолинейную подачу пилы, а боковые упоры — хорошую фиксацию заготовки.

Качество реза в данном случае будет сопоставимо с резом торцовочной пилой.

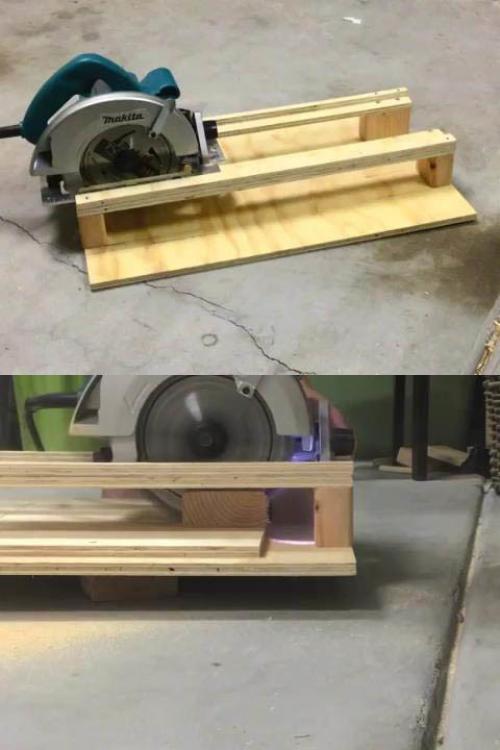

Общий вид приспособления для торцевания и процесс торцовки:

Материалы и сборка направляющих:

Разметка и фиксация положения направляющих на платформе:

Результаты тестовой торцовки:

Анимация процесса торцовки:

По материалам канала Log Lab (Youtube)

Как ровно отпилить доску

Приёмы по ровному отпиливанию кромки необрезной доски при помощи циркулярной пилы смотрите в статье:

Направляющая для циркулярной пилы своими руками

Сделать направляющую для циркулярной пилы самому довольно хорошая идея, так как она не сложна в изготовлении и это позволит избежать значительных затрат, так как фирменные направляющие стоят относительно дорого.

Автор канала Дом в Подмосковье показал, как сделать такую направляющую.

Использовал он следующие инструменты и расходные материалы:

• Циркулярная пила (дисковая пила или циркулярка)
• Алюминиевый профиль (уголок, квадратная труба и т.д.)
• Фанера (9, 10 или 12 мм толщиной)
• Сверло
• Саморезы

Хоть такое приспособление и довольно простое в изготовлении, но оно действительно значительно облегчает работу с циркулярной пилой.

Пилим идеально ровно доски циркулярной пилой

Полный разбор приёмов по подготовке и самому процессу ровного пиления циркулярной пилой от автора канала Woodrise , начиная оти далее с рассмотрением разных приёмов и приспособлений.

Как ровно распилить доску дисковой пилой

Короткий и быстрый в реализации совет от Ильи , автора канала Илья К. , который касается решения проблемы увода дисковой пилы в конце реза, когда линия разметки уже не видная в метке на подошве пилы.

Решение весьма простое: необходимо перед началом пиления, когда пила уже выставлена по линии разметки, приложить к подошве пилы угольник, который сработает как направляющая и поможет завершить пиление без увода пилы в сторону.

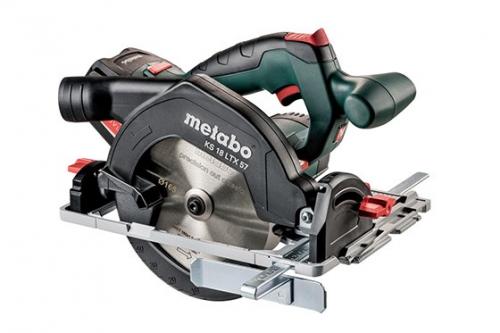

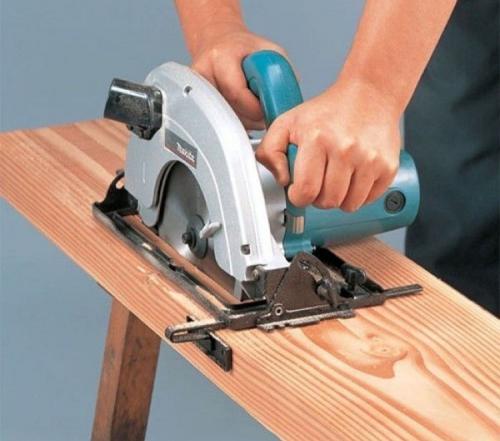

Как торцевать циркулярной пилой. Области применения ручных и стационарных моделей

Торцовочная пила – это электрический ручной инструмент, предназначенный для распиловки и обработки различных материалов (дерево, металл и пластик). В зависимости от назначения подобное оборудование классифицируется следующим образом: торцовочная и торцово-усовочная, маятниковая и циркулярная пила (электрическое стусло).

Ручная дисковая пила отличается от торцовочной пилы лишь тем, что у неё отсутствует станина с поворотным столом, что делает её более мобильной, и это особенно важно при бытовом использовании.

Торцовочные пилы по дереву используются для распиловки деревянных заготовок, а также изделий, изготовленных из продуктов деревообработки (ламинат, ДСП, МДФ и прочие плитные материалы). Распиливание выполняется под прямым или иным заданным углом или наклоном, что необходимо при изготовлении столярных изделий и предметов мебели. Кроме этого, подобное оборудование используется при выполнении строительно-монтажных и отделочных работ.

Использование ручной дисковой пилы при обработке деревянного баланса

Ручные модели используются на строительных площадках и в домашних условиях, а стационарно устанавливаемые − в условиях мастерских или цехов различных видов производств. Маятниковые пилы используются при работе с металлом, что необходимо при изготовлении металлоконструкций в различных сферах производства. Подобное оборудование устанавливается стационарно, а для работы используются специальные пильные диски.

Как сделать линейку для циркулярной пилы. Самодельная линейка для циркулярной пилы . Механизм фиксации.

Продолжаю говорить о линейке пилы.

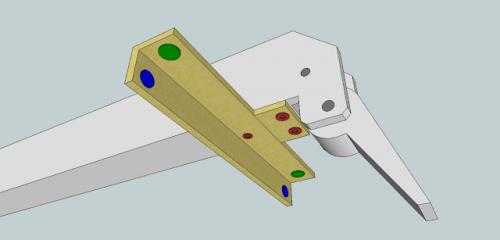

Рассмотрим крепление кронштейна (головки рейсшины) к направляющей линейке и регулировку перпендикулярности линейки в двух плоскостях.
Для качественной работы на пиле линейка должна быть выставлена точно в обоих плоскостях. Более важна параллельность линейки и плоскости пилы. Но и положение линейки в вертикальной плоскости - также важно.
Самодеятельному мастеру, который не имеет металлорежущего оборудования, сложно сделать все абсолютно точно, поэтому проще предусмотреть регулировку, позволяющую откорректировать положение линейки.
Для регулировки линейки в вертикальной плоскости направляющий уголок имеет 2 микровинта (детали зеленого цвета), позволяющие наклонять кронштейн.
Если кронштейн сделан точно и регулировка не требуется - вместо винтов можно наклеить полоски тонкого текстолита или гетинакса, облегчающие перемещение линейки (уменьшающие трение).

Регулировка параллельности линейки производится двумя способами:

Грубая регулировка - винты (красного цвета), которые соединяют уголок с кронштейном. Отверстия под 2 больших винта - сделаны овальными.

Это позволяет поворачивать кронштейн на небольшой угол относительно направляющего уголка. Осью вращения служит третий (малый) винт.

Точная регулировка производится винтами на концах уголка (синего цвета). Вместо винтов также можно использовать полоски текстолита.

Чтобы увеличить точность регулировки и жесткость крепления, к направляющему уголку приварена пластина.

Толщина пластины должна меньше толщины уголка, либо в местах головок винтов нужно сделать занижение, иначе винты будут цепляться за направляющую трубу.

Можно поступить и более простым способом - наклеить снизу на уголок полоску текстолита, большей толщины, чем головки винтов, и таким образом поднять уголок над поверхностью направляющей трубы.

Идем дальше.

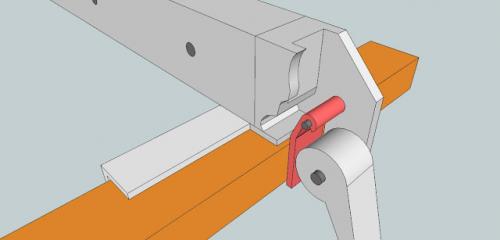

Каким образом линейка фиксируется на направляющей (трубе).

Вариантов может быть несколько, но наиболее удобным в работе является рычаг-эксцентрик.

Эксцентрик может воздействовать прямо на трубу, в этом случае при зажатии появляется дополнительный момент, направленный вниз и прижимающий направляющий уголок к трубе.

Но у такой схемы есть существенный недостаток - невозможность регулировки положения рукоятки эксцентрика.

По мере срабатывания эксцентрика и стенки трубы - рукоятка эксцентрика будет опускаться все ниже.

Поэтом в конструкцию введена дополнительная пластина (деталь красного цвета).

В этом случае регулировка положения эксцентрика производится заменой пластины на более толстую.

Возможен и более сложный механизм регулировки, но он уместен в только промышленных станках, работающий в интенсивном режиме.

Чем отличается дисковая пила от циркулярной. Погружные пилы — отличия от простых циркулярных.

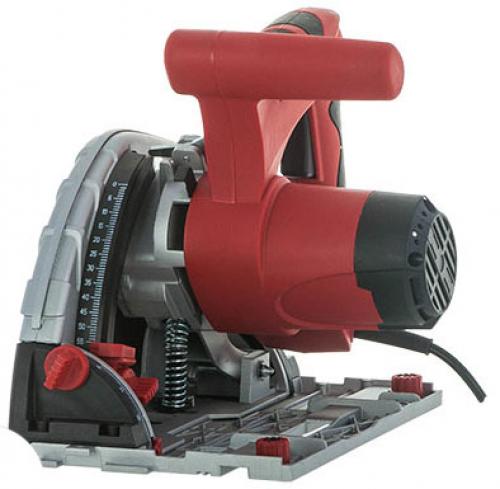

Вот, загорелся покупкой себе очередной игрушки — погружной циркулярной пилы  ElitechПД1255П14 в дополнение к своей BlackDecker , встроенной в стол .

Долго думал, взвешивал ЗА и ПРОТИВ и все-таки решился, тем более, что по акции в комплект входят шина со струбцинами, и противоскольной прокладкой и даже диск (хотя его то, как раз, не хвалят).

Чем же отличается такая циркулярная пила от обычных настолько, что я решил прикупить вторую? Давайте разберемся.

Первое, что бросается в глаза — это положение диска.

Пильный диск у погружной пилы располагается над подошвой и целиком скрыт защитным кожухом. Сам диск расположен максимально близко к краю, а «голова» подпружинена. Как и в обычных циркулярках, имеется возможность регулировать глубину и угол реза. Нередко такие пилы имеют регулировку числа оборотов и плавный пуск (более дорогие модели).

Отличается и сам принцип работы. Нет, понятно, что мотор крутит пильный диск, который, в свою очередь, пилит материал. Отличается процесс ведения пилы по заготовке (он немного напоминает работу с погружной базой фрезера ). Перед работой нужно задать глубин и, если надо, угол наклона диска. После этого, включаем пилу, разблокируем «голову», погружаем пильный диск в заготовку на выставленную глубину (превысить ее не даст ограничитель) и ведет инструмент по линии (в идеале, по шине).По окончании распила ослабляем нажим и «голова» сама поднимается пружиной, убирая диск из заготовки.

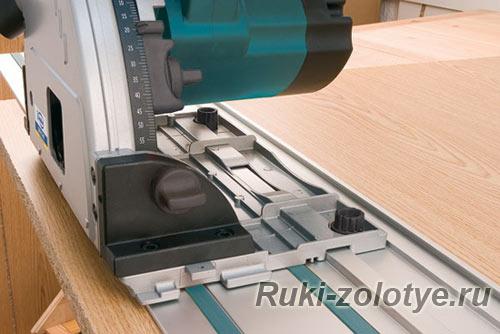

Кроме этого, погружные пилы специально приспособлены для работы с шиной (имеют специальные пазы на подошве).

Что же нам дает такая конструкция?

Точность пиления. Конечно, с задачей пиления совладает и обычная циркулярная пила. Во-первых, за счет целиков точно соответствующих положению пилы, кроме этого есть целик напротив режущей кромки. Он служит для определения границ пильного диска (для своевременного погружения и удаления диска из материала). Таких меток имеется два комплекта: для работы с шиной и без.

Благотворно на точность пиления влияет и совместимость с шиной .  То есть, достаточно провести на заготовке пару точек, точно выставить шину и мы получим точный рез в нужном месте. Для нивелирования небольших перекосов имеются эксцентрики, которыми можно отрегулировать параллельность диска краю шины.

С шиной можно фуговать — ровно обрезать кромки — длинные доски, что не сделаешь с помощью стандартного параллельного упора обычной циркулярки, хотя с шиной — даже самодельной — вполне реально).

Кроме того, за счет расположения пильного диска с краю подошвы, имеется возможность проводить резы практически вплотную к стене.

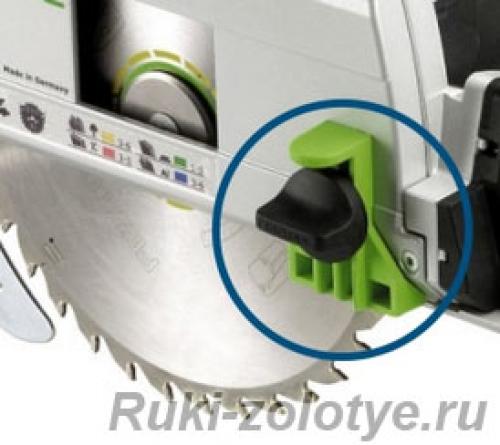

Благодаря использованию дисков чистый рез и наличию противоскольных прокладок и вкладышей, коими комплектуются почти все такие пилы, достигается высокая чистота реза. Некоторые пишут, что даже ламиинат можно пилить без сколов . Верится конечно с трудом — попробую — проверю.
проверил ))) противоскольная лента имеется на шине — от сколов защищает неплохо, а вот вкладышами оснащены только пилы Festool

Кожух, полностью закрывающий диск, увеличивает эффективность работы пылесосов, по сравнению с обычными пилами, что благотворно влияет на чистоту на рабочем месте.

В общем и целом, можно сделать вывод, что такая пила не является незаменимым инструментом на рабочем месте, но делает работу более удобной и быстрой. Хотя, как показала практика, если вы занимаетесь пилением ЛДСП без форматно-раскроечного станка, то такая пила просто незаменима .

Как пилить доски циркулярной пилой. 5 советов, как правильно резать дерево циркулярной пилой

Циркулярная пила является универсальным инструментом для распила всевозможных деталей и элементов. Для резьбы по дереву этим инструментом необходимо ознакомиться с некоторыми правилами, которые облегчат работу и помогут безопасно распилить предмет на мелкие детали. 5 советов о том, как правильно порезать дерево циркулярной пилой, значительно упростят задачу при ремонте.

Делать пропил без остановки

Желательно не останавливаться во время распила деревянных деталей. Циркулярная пила должна плавно идти по материалу и не прерываться. В противном случае на досках останутся неровности и срезы, которые помешают дальнейшему использованию дерева.

Движения должны быть плавными и мягкими, чтобы диск не затупился и шел ровно по доске. Также желательно заранее проверить длину шнура. Если он не дотягивается – использовать удлинитель. Иначе дерево также будет разрезано не ровно.

Липкая лента для пропила

Для того чтобы не было сколов на материале, а шпон сохранял свой первоначальный вид, можно воспользоваться липкой или по-другому – молярной лентой. Она не оставит следов на деревянной доске, а также защитит дерево от видимых механических повреждений.

Лента прикрепляется в том месте, где будет проходить пропил. Далее следует аккуратно распилить доску, после чего можно снять молярный скотч. Демонтировать его можно только в сторону от среза и под прямым углом. Главное, не тянуть ленту вверх, чтобы фанера не расслоилась.

Как распилить длинную доску пополам

Циркулярная пила справляется и с очень длинными материалами. Для этого необходимо тщательно подготовить рабочее место. Требуется либо поставить рейки под доску, либо распиливать на козлах. Технология при этом почти одинаковая.

Суть заключается в том, что нужно позволить концу доски слегка упасть во время распила, но при этом не терять положение циркулярной пилы. По окончании работ отпиливаемый кусок просто упадет на пол, что и станет конечным результатом. Главное, чтобы доска не свалилась до того, как она будет полностью распилена.

Как вырезать окно в куске фанеры

Иногда доски необходимо распилить внутри, вырезав так называемое «окно» из общей части. Но это необходимо также делать с соблюдением особых правил. Для начала необходимо отметить точку на месте среза. Она должна совпадать с угловой и средней частями циркулярного диска. Во время всего процесса отмеченная линия пропила должна находиться чуть сбоку.

Главное плавно опустить циркулярный диск в фанеру, чтобы не произошел возвратный удар. Далее на полной мощности можно непосредственно осуществлять распил. Окончание работ можно осуществлять только при полной остановке инструмента.

Как отрезать небольшой кусок доски без козлов

Можно легко воспользоваться циркулярной пилой для распила маленьких элементов. Для этого можно даже не пользоваться козлами, а просто положить доску ребром на носок ноги, опорой будет служить голень. Далее стоит начертить линию отреза, выровнять по ней инструмент и произвести распил.

Главное при этом соблюдать безопасное расстояние от разреза до ноги. Оно должно быть больше 30 сантиметров. В конце распиливаемый элемент просто упадет на пол, где заранее должна лежать клиентка под опилки.

Циркулярная пила подходит для распила элементов любой сложности и формы. Нужно соблюдать правила и требования по технике безопасности, чтобы не испортить материал и не покалечить себя. Поэтому советы помогут не допустить ошибок при распиле деревянных досок циркулярной пилой. Их нужно придерживаться, тогда работа будет выполнена качественно и без дефектов.

Циркулярная пила не тянет. на циркулярке упали обороты в чем дело

Обновлено

Как отремонтировать циркулярку своими руками

Дисковая ручная пила является достаточно практичным инструментом, с помощью которого можно быстро распилить деревянную заготовку любой длины и ширины вдоль или поперек, раскроить любой листовой материал на древесной основе. Кроме всего, после смены оснастки дисковой пилой можно резать пластик, металлический профнастил и профлист. Несмотря на простоту конструкции и высокую надежность данного агрегата, он подвержен поломкам, как и любой электроинструмент. Но в большинстве случаев ремонт циркулярной пилы можно провести самостоятельно в домашних условиях.

Устройство и принцип работы дисковой пилы

Ручная дисковая пила отличается от торцовочной пилы отсутствием станины с поворотным столом, а также размещением рукоятки. Но в целом, обе модели схожи по внутреннему устройству, принципу работы и не отличаются сложностью конструкции. На следующем рисунке показано устройство ручной циркулярной пилы.

В состав агрегата входят следующие основные элементы.

Работает данный инструмент по следующему принципу. Питание от электросети или батареи поступает на кнопку пуска, которая разрывает цепь. При нажатии на клавишу пуска ток начинает поступать на электромотор. Ниже приведена электросхема агрегата.

Электродвигатель запускается и передает вращательное движение через редуктор на пильный диск. Агрегат устанавливается с помощью подошвы на заготовку или направляющую шину, после чего производится процесс как продольного, так и поперечного пиления.

Основные неисправности и их признаки

К типичным неисправностям ручных циркулярок можно отнести следующие ситуации.

Разборка инструмента

Практически все неисправности электрических дисковых пил невозможно устранить, не разобрав аппарат частично или полностью. Полная разборка ручной электрической пилы на примере агрегата Интерскол выполняется в следующем порядке.

На этом полная разборка дисковой пилы заканчивается.

Ремонт дисковой пилы своими руками

Приступая к ремонту агрегата своими руками, не обязательно его разбирать полностью для выяснения причин поломки. Некоторым неисправностям свойственны специфические симптомы, по которым можно определить проблему и уже целенаправленно разбирать ту или иную часть аппарата.

Пила не включается

Если при нажатии на кнопку запуска двигатель агрегата “молчит”, то первое, на чем следует акцентировать внимание – это сетевой кабель , при условии, что в розетке есть электричество (для проверки подключите прибор в другую розетку).

Для проверки электрического кабеля нужно разъединить рукоятку. Это поможет добраться до контактов, к которым припаяны провода сетевого шнура. Далее, с помощью тестера прозвоните каждый провод, прижав один щуп к припаянному контакту, а второй – к штырю вилки.

Если сетевой кабель цел, то в поисках неисправности проделайте следующее.

Двигатель греется

Агрегат может чрезмерно нагреваться, например, при интенсивном его использовании , а также при пилении твердых пород древесины или использовании пильного диска с большим количеством зубьев, когда нагрузка на двигатель возрастает в разы. Также вызывают перегрев мотора неисправности, связанные с обмотками статора и якоря, которые устраняются лишь в сервисном центре.

Горят щетки

Сильное искрение из-под щеток вызывается чрезмерным их износом , когда пружина уже не может прижимать электроды к коллектору с требуемой силой. Чтобы заменить щетки, нужно отсоединить крышку двигателя или извлечь их через специальные отверстия в корпусе двигателя (зависит от модели электропилы).

Заклинило вал во время работы

Данная неполадка может случиться, когда по какой-либо причине во время работы инструмента нажимается стопор . Он предназначен для фиксации вала при замене оснастки и должен использоваться после полной остановки двигателя. В противном случае шток стопора ломается, и его обломки попадают в двигатель, вызывая заклинивание. Нередки случаи, когда это приводит к деформации вала якоря . Также следствием нажатия на стопор может быть раскол корпуса редуктора, обломки которого могут повредить шестерни и спровоцировать их заклинивание. Для решения проблемы потребуется замена якоря, стопора, ведущей (большой) шестерни редуктора и его корпуса.

В некоторых случаях редуктор может заклинить при полном разрушении подшипника.

Настройка ручной циркулярной пилы. Циркулярные и дисковые пилы, как незаменимые помощники в вашем хозяйстве. Как пилить и настраивать инструмент?

Предтечей современных автоматических пил были орудия из камня, кости, на которые наносились зазубрины с одного края. Начало этому инструменту было положено еще в четвертом тысячелетии до нашей эры. Используют их как в хозяйственных работах, так и при создании различных произведений искусства.

Потом на смену камню и кости пришли медь, железо, сталь. Первые механические пилы появлялись в XXIV веке в Германии. Пилы с электрическим мотором получили широкое распространение только в XX веке.

Как пользоваться циркулярной пилой

Как правильно работать с инструментом:

• При работе не используйте зажимы, тиски, иные способы жесткого закрепления обрабатываемой детали. Недопустимо удерживать ее руками или корпусом тела.
• Не стоит перегружать инструмент, делая не предназначенную для него работу.
• При сломанной клавише «вкл/выкл» не стоит использовать инструмент.
• При замене аксессуаров, проведении регулировки и прочих работ инструмент должен быть отключен от сети питания.
• Хранение инструмента стоит производить в труднодоступных для детей и домашних животных местах.
• Не забывайте периодически производить техническое обслуживание своего инструмента.

Что можно сделать циркулярной пилой

Принцип работы этого агрегата основан на вращении электродвигателем режущего диска. Конструкция пилы представлена в двух вариантах: ручная или стационарная. Важное отличие этих двух версий в том, что усилие от двигателя на диск в стационарной модели передается через ремень, в ручной же сам диск закреплен на валу. Пила может производить распил дерева как вдоль волокон, так и поперек них, производить выборку четверти. Инструментом можно отпилить мягкий металл, пластик, если использовать специальные диски.

Настройка циркулярной пилы

Перед началом работы следует:

• поставить диск;
• убедиться в надежности его закрепления;
• убедиться в том, что защитный кожух свободно открывается и возвращается в исходное положение при отпускании ручки;
• проверить корректность установки расклинивателя;
• убедиться в правильной работе пилы, продержав ее во включенном режиме 10 секунд без нагрузки.

Отрегулировать пилу перед работой достаточно просто. Для этого необходимо:

1. Настроить положение направляющего шлица на столе и диска с помощью штангенциркуля, ровно поставив направляющие слоты по лезвию. При проверке зуба в передней и задней части лезвия расхождение не должно превышать 0.05 мм
2. Следует проверить параллельный упор с пазом или шлицем. Здесь смещение также не должно быть больше 0.05 мм
3. Необходимо совместить расклинивающий нож с лезвием так, чтобы он оказался на одной линии с лезвием. В случае несовпадения более точная регулировка достигается вращением шайб

Совет! При снятии ножа следует запомнить положение регулировочных шайб, чтобы впоследствии не настраивать их заново.

1. Надежно затянуть крепежные болты, чтобы защитить стол и сам аппарат от вибрации

Для чего нужна дисковая пила

Она предназначена, чтобы осуществлять распил досок хвойных и лиственных пород с влажностью, составляющей не более 50% и толщиной не более 64 мм. Допускается резать фанеру, газобетон, древесно-стружечные, асбестоцементные и цементно-стружечные плиты.

Циркулярная пила. Как ею пилить

Основные этапы работы с инструментом:

• Установите минимальную глубину пропила, отрегулировав величину выхода диска вниз.
• Установите направляющую по размеру детали, измерив длину от края диска до края подошвы пилы. Разметьте материал.
• Сделайте начальный пропил размером 3–5 мм.
• Продолжайте пилить материал, не делая остановок на всем пути хода лезвия.
• Используйте клейкую ленту на месте пропила, чтобы избежать сколов.

Помните , что пила является средством повышенной опасности, и для удобной  и безопасной работы следует внимательно изучить технику безопасности при работе с инструментом.

No related posts.

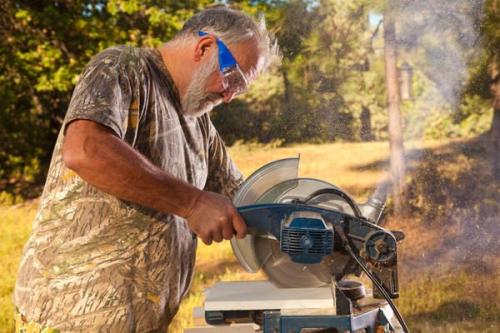

Что можно делать дисковой пилой. Что можно резать

Использовать дисковые электрические пилы можно для продольного и поперечного распила древесины — как пиломатериалов (доски, вагонки, брусков), так и бруса и бревен. Но с бревнами работать может не ручная, а стационарная циркулярная пила. Из ручного инструмента скорее подойдет цепная пила.

Дисковые или циркулярные ручные пилы — один из самых универсальных инструментов

Кроме того ручной дисковой электропилой можно  резать любой листовой материал — ДВП, ДСП, OSB, фанеру. Поменяв диск, можно распускать листовой металл (профилированный и гладкий), можно распиливать прутки арматуры и другие изделия из металла. Также можно при правильном выборе диска резать керамическую и некоторые виды тротуарной плитки, изделия из пластика, шифер, профили для гипсокартона, цветные металлы. Действительно универсальный инструмент, любимый многими мастерами.

Единственные работы, которые нежелательно делать этим инструментом — резать металлочерепицу. Любой производитель обязательно указывает, что использование дисковых пил недопустимо, иначе материал снимают с гарантии. Дело в том, что при работе летит много раскаленных искр, которые выжигают лакокрасочный слой. В результате уже через несколько месяцев на поверхности, в тех местах, где слой краски был выжжен, появляются множественные ржавые пятнышки. Ржа затем быстро распространяется по всему кровельному материалу. Потому ручные циркулярные пилы для раскроя металлочерепицы лучше не используйте. Для этой работы больше подойдут ножницы по металлу — ручные и электрические.
