Как разрезать профильную трубу под углом. Шаблон для резки профиля под 45 градусов

Как разрезать профильную трубу под углом. Шаблон для резки профиля под 45 градусов

Чтобы быстро разметить и отрезать профильную трубу под прямым углом, используется обычный угольник, который можно купить в любом строительном магазине.

В принципе, при помощи этого инструмента можно и разметить заготовку под углом 45 градусов, прикладывая к угольнику линейку. Однако в некоторых ситуациях (особенно при больших объемах работ) это не всегда удобно. Поэтому для резки профиля под 45 градусов можно сделать простой шаблон.

Основные этапы работ

Для изготовления данного самодельного приспособления потребуется два небольших отрезка профильной трубы: 60х60 мм и 40х40 мм. Размечаем их при помощи угольника с линейкой под углом 45 градусов и отрезаем болгаркой.

Далее сверлим в кусках профилях по одному отверстию и разрезаем заготовки вдоль пополам — в итоге получилось два готовых шаблона. На следующем этапе работ к просверленным ранее отверстиям необходимо будет приварить гайки, в которые вкручиваются прижимные шпильки.

К верхним концам шпилек привариваются воротки, изготовленные из стального круглого прутка или других подручных материалов. Затем зачищаем места сварки болгаркой и самодельные шаблоны для резки профильных труб разных размеров под углом 45 градусов готовы к работе.

При помощи такого шаблона можно не только выполнять просто разметку, но и резать профиль, прижимая диск болгарки к кромке. Пошаговый процесс изготовления этих приспособлений смотрите в

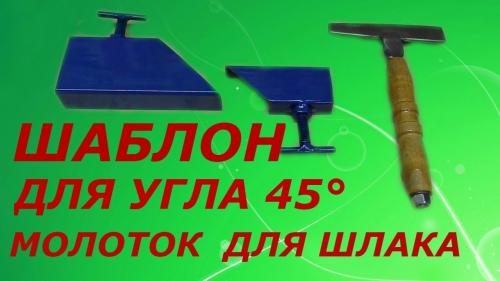

КАК БЫСТРО ОТРЕЗАТЬ ПРОФИЛЬНУЮ ТУБУ ПОД 45°,ПРОСТОЙ ШАБЛОН И МОЛОТОЧЕК ДЛЯ ШЛАКА.

Как разрезать профильную трубу вдоль. Как разрезать профильную трубу по длине. Технология резки

Если разрезание профиля не вызывает особых затруднений, продольный разрез, необходимый для некоторых домашних дел, является более сложным из-за его длины.

Одной из проблем во время ее реализации является точность маркировки, для ее нанесения в центре или в другой точке режущей поверхности отметьте всю длину на одинаковом расстоянии от боковой стенки, а затем соедините их карандашом, маркером или Пасхальное яйцо, используя прямой угол. , планка, профиль из гипсокартона.

Рис. 6 Разрезание трубы по направляющему углу

Чтобы разрезать металлический профиль в продольном направлении, угловая шлифовальная машина направляется вдоль косильной лески скоса, постепенно прорезая отверстие. Метод не очень точный, инструмент нужно держать без поддержки.

Более удобным способом качественной продольной резки заготовки является использование вспомогательных опор в виде металлического уголка или даже прямых пластин. Для этого на поверхности заготовки устанавливается угол с помощью зажимов, а шлифовальный станок направляется вдоль его бокового края, если длина углового шаблона мала, его вывинчивают и перемещают дальше в новое место, после чего резание выполняется возобновлено.

Второй способ получения прямого продольного скоса косильной лески разреза. Это жестко установленный шлифовальный станок на станке или столе в боковом положении. В этом случае обрабатываемая заготовка перемещается вдоль направляющих, ведущих к вращающемуся диску угловой шлифовальной машины (принцип работы напоминает электрический плиточный нож), прямолинейность полученной косильной лески скашивания определяется жесткостью и длиной из опорных элементов.

Рис. 7 Закрепление угловых шлифовальных машин для резки

Для получения заданных размеров и конфигурации профильных труб в быту используют нарезку с помощью угловой шлифовальной машины и недорогих съемных корундовых дисков. Чтобы получить плавную и точную леску разреза, лучше использовать опорные направляющие или самодельные стальные шаблоны, которые задают нужный угол.

Источник: https://baget-bez-stusla.aystroika.info/novosti/kak-bolgarkoy-otpilit-profilnuyu-trubu-rovno-odnim-rezom-kak-rovno-otrezat-trubu-bolgarkoy

Как согнуть профильную трубу под 45 градусов. Гибка профтруб с предварительным нагревом

Чтобы своими руками согнуть профильную трубу горячим методом, необходимо предварительно заполнить ее песком. Это позволит сделать изгиб более качественным и равномерным. Поскольку вам придется иметь дело с горячим металлом, все работы следует выполнять в плотных брезентовых рукавицах. Сама гибка, с реализацией которой можно ознакомиться по

• Оба конца профильной трубы необходимо закрыть заглушками, которые изготавливаются из деревянных брусков. Длина таких заглушек должна быть в 10 раз больше ширины их основания, которое, в свою очередь, должно иметь площадь, в два раза превышающую площадь отверстия в трубе, закрываемого с их помощью.
• После подгонки заглушек под внутреннее сечение трубы на одной из них выполняется 4 продольных паза, которые необходимы для выведения газа, скапливающегося в трубе при нагревании заполняющего ее песка.
• Участок профтрубы, который вы планируете согнуть, требуется предварительно отжечь.
• В качестве наполнителя для трубы надо использовать песок средней зернистости. Если нет очищенного строительного песка, можно взять любой, даже из детской песочницы, но его следует соответствующим образом подготовить. Так, песок сначала просеивают через сито с размерами ячейки 2–2,5 мм, чтобы удалить из него гравий и мелкие камешки, а окончательное просеивание выполняют на сите с размерами ячейки 0,7 мм. Окончательное просеивание необходимо для того, чтобы удалить из песка пылевые включения, которые могут спечься при нагревании.
• Подготовленный песок необходимо прокалить при температуре 150 градусов Цельсия.
• Перед набивкой песком один конец трубы закрывают заглушкой, на которой нет газоотводных каналов. Во второй конец вставляется воронка, через которую порционно засыпают подготовленный песок. Чтобы песок равномерно и плотно заполнял всю внутреннюю полость трубы, при его засыпании необходимо постукивать по стенкам изделия, используя для этого деревянную или резиновую киянку.
• После полного заполнения трубы песком ее второй конец также закрывают заглушкой.
• Участок, который будет нагреваться для дальнейшего сгибания, необходимо отметить мелом.
• Трубу нужно закрепить в тисках с шаблоном или в трубном зажиме. При этом важно, чтобы сварной шов, если он есть на поверхности изделия, оказался сбоку. Придерживаться этого требования надо потому, что сварной шов нежелательно подвергать сжатию или растяжению.
• Участок трубы, предварительно отмеченный мелом, нагревают докрасна при помощи газовой горелки. После полного прогрева трубу аккуратно, не совершая резких движений, сгибают в один прием, прикладывая усилия строго в вертикальной или горизонтальной плоскости.
• После остывания согнутой трубы полученный результат сравнивают с шаблоном. Если все нормально, то из концов изделия удаляют пробки и высыпают песок.

Как отрезать профильную трубу под 90 градусов. Технология обрезки труб под прямым углом

Если исключить варианты, используемые в промышленности – штампы с оправками, устройства для радиальной резки – то доступных домашнему мастеру решений не так и много. В любом случае потребуется либо ножовка по металлу, либо ручная шлифовальная машинка. Настройка облегчается тем, что трубчатое изделие всегда имеет только линейный контакт с плоскостью отреза.

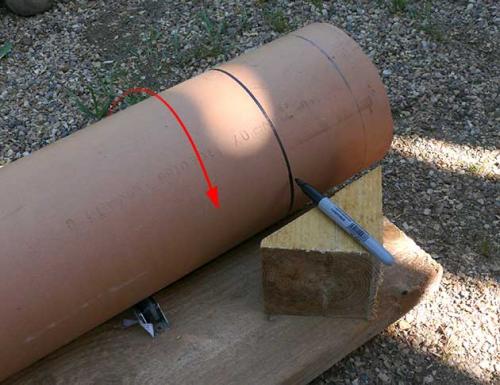

Как ровно отпилить металлическую трубу? Достаточно крепко зажать металлическую заготовку параллельно расположенными струбцинами, разметить зону отреза маркёром и порезать в размер. Конечно, в пределах зазоров между ножовочным полотном и установочными базами ножовки люфт всегда возможен, в результате чего на поверхности стыка получится заусенец. Если в последующем наклонный участок такого стыка присоединяется к другому элементу трубопровода ручной дуговой сваркой , то это не страшно: всё можно (в разумных пределах) исправить за счёт изменения толщины сварного шва. В противном случае следует просто выбрать новый инструмент и в процессе отрезания постоянно контролировать маркерную разметку.

Ещё проще обрезать торец, используя труборез (стоит недорого, в крайнем случае можно одолжить у более мастеровитого соседа). Этот инструмент оснащается специальным подающим устройством винтового типа. Последовательность действий с использованием однороликового трубореза такова:

1. Поверхность заготовки тщательно очищается от следов грязи, смазки или окалины.
2. Разделяемый участок плотно сжимается губками (если труба – из мягкого металла, например, алюминия, лучше проложить между губками резиновую рифлёную пластинку: трение зажима возрастёт).
Вращая винт подачи, производят постепенное заглубление режущего ролика в стенку, до тех пор, пока ролик не прорежет её насквозь.
3. Изменяют положение круглой трубы, вращая её на 1200, с тем чтобы режущий ролик вошёл в контакт с новым участком реза, и повторяют переход.
4. Выполняем ещё одну переустановку – и прямая отрезка трубы готова. Осталось только зачистить участки перекрытия.

Существуют трёх- и четырёхроликовые труборезы, там процесс отрезки совсем прост, поскольку количество переустановок соответственно уменьшается.

Как разрезать стальную трубу под углом 45 или 90 градусов? Сперва следует проверить, подходит ли уже имеющийся труборез, чтобы распиливать конкретную деталь. В расчёт принимаются:

• Предел прочности материала;
• Диаметр или толщина стенки;
• Состояние режущих кромок ролика/роликов и зазоры в их осях.

На заметку: В особо ответственных случаях стоит предварительно попрактиковаться на ненужном куске трубы.

Как согнуть профильную трубу под 135 градусов. Необходимость учета профиля

К категории профильного трубопроката причисляются изделия, имеющие различную форму поперечного сечения – круглую, квадратную, овальную или плоскоовальную. Несмотря на такое разнообразие, для возведения теплицы или навеса преимущественно используют прямоугольные или квадратные трубы. Это связано с тем, что на их плоских стенках намного легче смонтировать внешнее покрытие.

Ассортимент современных профильных труб отличается большим разнообразием. Их геометрические параметры, основными из которых являются площадь поперечного сечения и толщина стенки, определяют пластические возможности изделия. Последние характеризует такой показатель, как минимально допустимый радиус закругления. Именно данный параметр позволяет определить, на какой минимальный радиус можно согнуть профтрубу, чтобы она не подверглась повреждению.

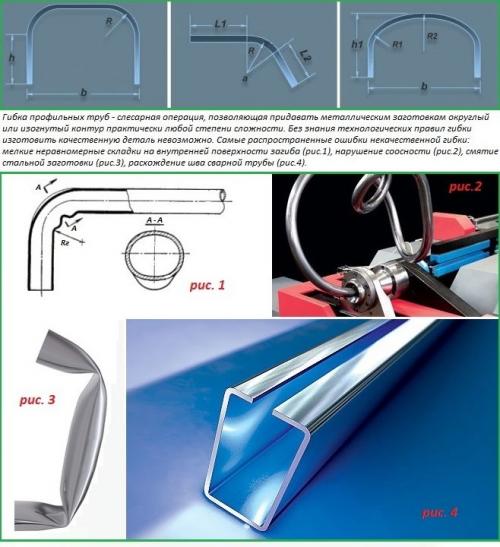

Избегайте типичных ошибок, приводящих к порче заготовок

Чтобы определить такой параметр трубы с квадратным или прямоугольным профилем, как минимальный радиус сгибания, достаточно знать высоту ее профиля. Если вы собираетесь согнуть профильную трубу с поперечным сечением в виде прямоугольника или квадрата, следует придерживаться следующих рекомендаций.

• Трубы, высота профиля которых не превышает 20 мм, можно гнуть на участках, длина которых превышает величину, равную 2,5хh (h – высота профиля).
• Изделия, высота профиля которых превышает 20 мм, можно успешно сгибать на участках, длина которых соответствует 3,5хh и более.

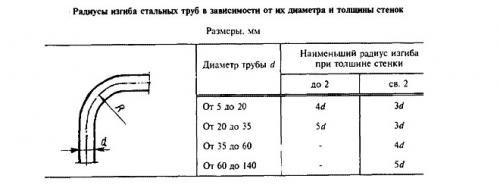

Минимальные радиусы изгиба стальных труб

Такие рекомендации пригодятся тем, кто своими руками собирается согнуть профильные трубы для того, чтобы изготовить из них стеллажи, навесы и различные рамные конструкции. При этом, однако, следует иметь в виду, что на возможность качественного сгибания труб оказывает влияние и толщина их стенки. Изделия, толщина стенки которых меньше 2 мм, лучше вообще не гнуть, а при необходимости создания конструкций из них использовать сварные соединения.

В домашних условиях согнуть профтрубы, которые изготовлены из углеродистых или низколегированных сталей, можно только с учетом определенных нюансов. Такие трубы после гибки могут отпружинивать и возвращаться в исходное состояние, поэтому готовые конструкции необходимо повторно подгонять по шаблону. Величину отпружинивания характеризует такой параметр профильных труб, как пластический момент сопротивления – Wp. Данный параметр указывается в сопроводительной документации (чем он ниже, тем меньше будут отпружинивать профтрубы в процессе их гибки).
