Самый простой вариант– найти справочник по изготовлению и монтажу трубопроводов. В нем есть чертежи для изготовления со справочными размерами. Для изготовления потребуется сделать выкройки из картона или плотного листа бумаги, обвести их по контуру на трубе, а затем с помощью болгарки или газа вырезать детали и сварить. Особое внимание следует уделять качеству швов, так как гораздо проще подварить и проверить изделие в еще не собранном состоянии, чем потом лазить по углам и искать течь.

Трубы диаметром до 100 мм гнуться на трубогибе методом нагрева, и как правило не нуждаются в изготовлении специальных фитингов. Обычно для изготовления угла в 90 градусов используется 3-4 сегмента. Если диаметр трубы будет 100-159 мм, достаточно 3 сегментов. При диаметре свыше 159 мм используются уже 4 сегмента. Изготовление фитингов 90 градусов на трубы диаметром более 180 мм возможно с применением 5 и более сегментов, чтобы завихрения потока были не такими большими.

Отвод трубы 90 градусов 100 мм можно сделать своими руками и без использования выкроек. Для этого достаточно отрезать на глазок два куска стальной трубы с углом примерно 30-35 градусов, а третью часть подгонять уже по месту. Если сила завихрений не играет важной роли можно обойтись и вообще двумя кусками трубы 100 мм по 45 градусов, сваренными между собой.

Фитинг из трех сегментов

На трубу 159 мм отвод 90 градусов своими руками сделать можно точно так же как и на 100 мм. Единственная сложность может возникнуть при вырезании раскроенных кусков, так как 159 мм труба идет с усиленными стенками и достаточно сложно режется болгаркой. Именно поэтому трубы диаметром 159 мм и 180 мм проще резать газовым резаком, что будет более быстро и безопасно.

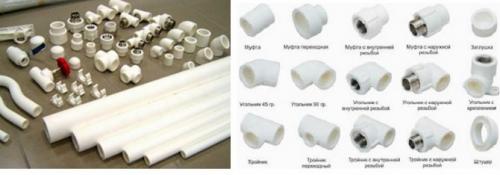

Труба угол 90 градусов металлический. Разновидности отводов

Независимо от производителя, все канализационные отводы соответствуют принятым стандартам. Благодаря этому значительно легче осуществлять проектирование систем канализации, приобретение отдельных ее составляющих и соединение их в рабочую систему.

Угловые элементы могут быть разных моделей: они отличаются особенностями конструкции и стоимостью

Полиэтиленовые

Для их изготовления применяют черный материал. Соединение осуществляется с помощью муфт или же встык.

Муфты оборудуются специальной спиралью в процессе фабричного изготовления: ее прогревают сварочным аппаратом для герметичного соединения.

Для соединения встык торцы отвода и трубы нагреваются и стыкуются до окончательного застывания материала.

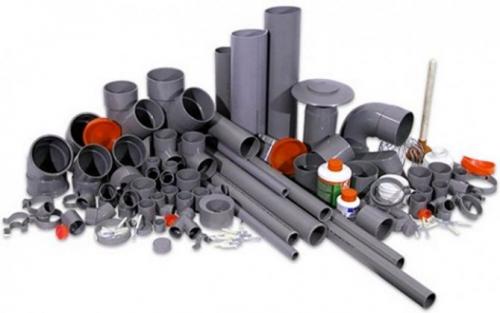

Отводы ПВХ

Они являются самыми распространенными. Соединение их производится надеванием на гладкую трубу раструба.

Плюсом их является отсутствие надобности в специальном оборудовании, а также более высокая скорость монтажа всей системы.

Конструктивные элементы для внутреннего применения (внутри помещения) имеют серый цвет, а для наружного (отвод канализации в частном строении) они окрашены в коричневый.

В противном случае долгая и качественная эксплуатация работы канализационной системы не гарантирована. В отдельных случаях в схему включают специальные переходники.

Полипропиленовые

Обладают гладкими концами и раструбами для стыковки между собой.

Их можно использовать только в комплексе с трубами из аналогичного материала. Главное назначение изделий – отвод сточных и грунтовых вод. Могут пропускать воду со скоростью до 7 метров в секунду.

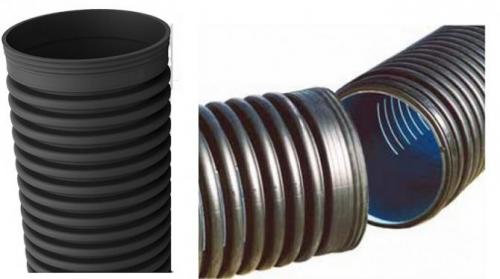

Отводы для труб гофрированных

Данные элементы с каждой стороны обладают уплотнительными кольцами, а соединяются посредством муфт.

Наружная часть элемента в месте перегиба имеет меньший диаметр.

Используются для стыковки разных труб с применением уплотнительных манжет.

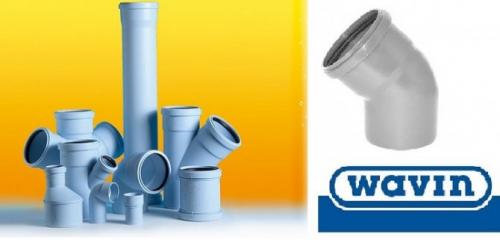

Отводы Вавин

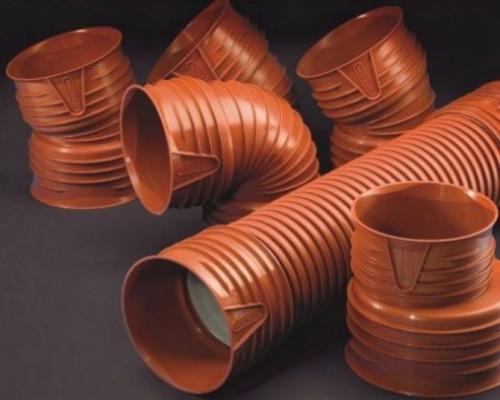

Это отдельно запатентованная система, представляющая собой особый вид. На гофрированном элементе с наружной стороны расположена треугольная выемка, выполняющая функцию замка.

Эти изделия изготавливают из материала высокого качества, который выдерживает повышенное давление. Такие изделия гарантированно служат до 50 лет.

Отводы Магнум

Могут иметь угол перегиба 90 и 45 градусов. Главная отличительная особенность – в них не предусмотрены скругления, поэтому они чреваты возникновением засоров.

Как соединить две трубы под 90 градусов без сварки. Процесс соединения труб без сварки

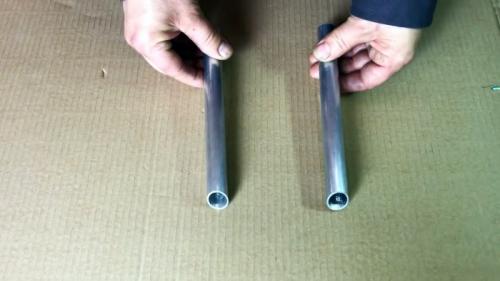

Торцы соединяемых труб обрезаются под нужным углом.

При стыковке вплотную, между ними не должно оставаться зазоров.

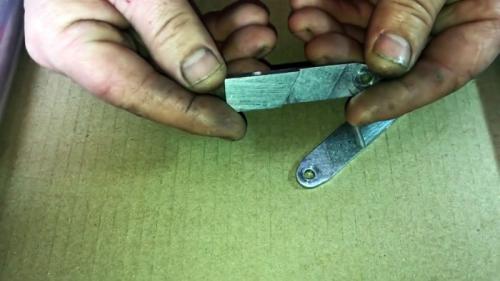

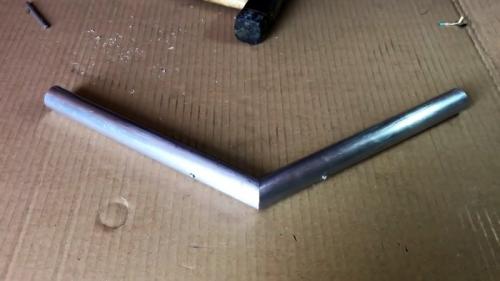

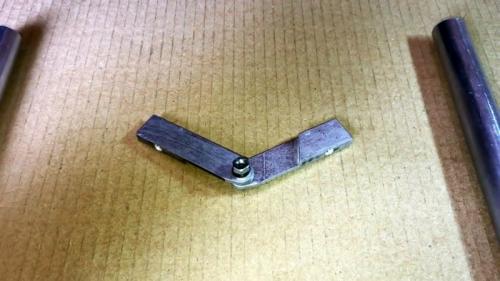

После этого из металлической пластины нужно вырезать 2 одинаковые заготовки в виде полос, ширина которых позволит войти им внутрь трубок. Чем длиннее будут полосы, тем надежней соединения. На наждачном станке необходимо сделать на половину длины каждой заготовки проточку, сняв металл до середины сечения. После этого у края сточенных сторон сверлятся сквозные отверстия сверлом 6 мм, а сами торцы обтачиваются под круг. На ребрах заготовок делаются отверстия тонким сверлом. Затем детали скручиваются между собой коротким болтиком. С обеих сторон под них подкладываются шайбы. В результате получается шарнир в виде угольника.

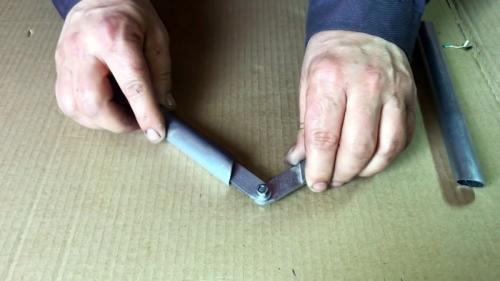

Сделанный угольник вставляется в трубки, и они стыкуются. Следует выставить его угол, так, чтобы их торцы сошлись ровно. После этого нужно снять одну трубку, и штангенциркулем замерить расстояние от края оставшейся трубы до отверстия в ребре угольника.

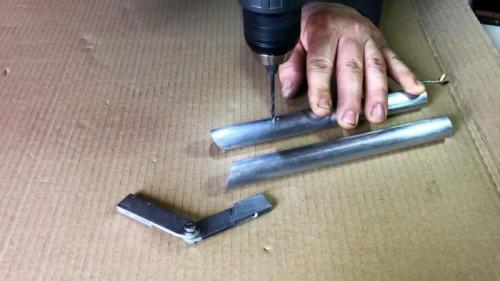

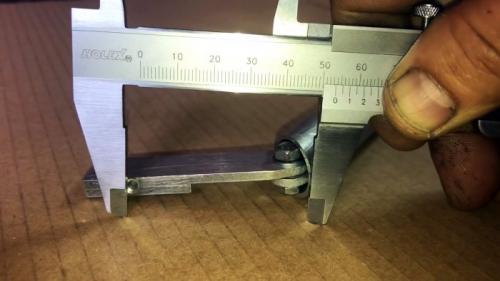

На основании сделанных замеров ставятся метки на трубках, и они просверливаются. Используется такое же сверло, как и при сверлении ребер шарнирного механизма. Здесь важно семь раз отмерить, и один раз просверлить.

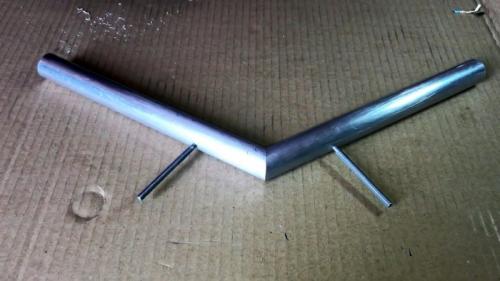

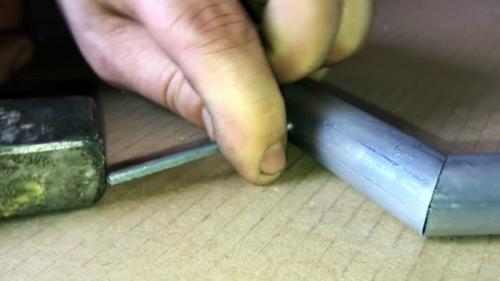

Засверленные трубки обратно устанавливаются на угольник. После этого через их отверстия в отверстия шарнира забиваются штифты. Заблокировав угольник, выступающую часть штифтов можно обломить или обрезать. В результате трубки получают неподвижное соединение.

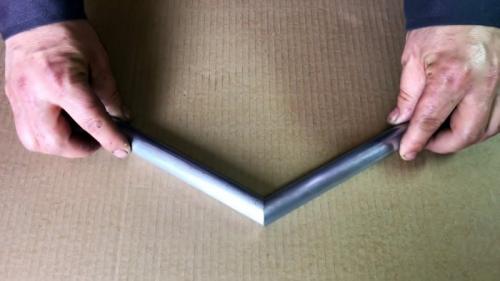

Данное соединение удерживает трубки достаточно жестко. Этот метод крепления просто находка при необходимости стыковать алюминиевые трубы. Место стыка при таком способе выглядит идеально, даже лучше заводской сварки. Единственный недостаток метода в его сложности в сравнении со сваркой или пайкой.

Как отрезать трубу под углом 30 градусов. Технология обрезки труб под прямым углом

Если исключить варианты, используемые в промышленности – штампы с оправками, устройства для радиальной резки – то доступных домашнему мастеру решений не так и много. В любом случае потребуется либо ножовка по металлу, либо ручная шлифовальная машинка. Настройка облегчается тем, что трубчатое изделие всегда имеет только линейный контакт с плоскостью отреза.

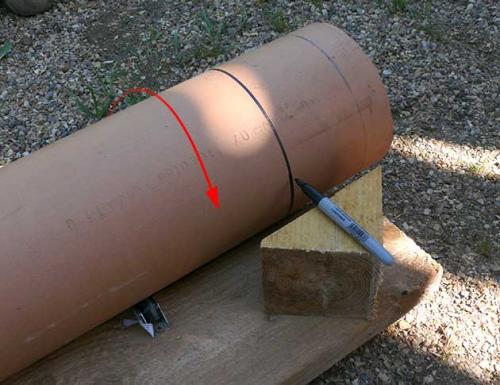

Как ровно отпилить металлическую трубу? Достаточно крепко зажать металлическую заготовку параллельно расположенными струбцинами, разметить зону отреза маркёром и порезать в размер. Конечно, в пределах зазоров между ножовочным полотном и установочными базами ножовки люфт всегда возможен, в результате чего на поверхности стыка получится заусенец. Если в последующем наклонный участок такого стыка присоединяется к другому элементу трубопровода ручной дуговой сваркой , то это не страшно: всё можно (в разумных пределах) исправить за счёт изменения толщины сварного шва. В противном случае следует просто выбрать новый инструмент и в процессе отрезания постоянно контролировать маркерную разметку.

Ещё проще обрезать торец, используя труборез (стоит недорого, в крайнем случае можно одолжить у более мастеровитого соседа). Этот инструмент оснащается специальным подающим устройством винтового типа. Последовательность действий с использованием однороликового трубореза такова:

1. Поверхность заготовки тщательно очищается от следов грязи, смазки или окалины.
2. Разделяемый участок плотно сжимается губками (если труба – из мягкого металла, например, алюминия, лучше проложить между губками резиновую рифлёную пластинку: трение зажима возрастёт).
Вращая винт подачи, производят постепенное заглубление режущего ролика в стенку, до тех пор, пока ролик не прорежет её насквозь.
3. Изменяют положение круглой трубы, вращая её на 1200, с тем чтобы режущий ролик вошёл в контакт с новым участком реза, и повторяют переход.
4. Выполняем ещё одну переустановку – и прямая отрезка трубы готова. Осталось только зачистить участки перекрытия.

Существуют трёх- и четырёхроликовые труборезы, там процесс отрезки совсем прост, поскольку количество переустановок соответственно уменьшается.

Как разрезать стальную трубу под углом 45 или 90 градусов? Сперва следует проверить, подходит ли уже имеющийся труборез, чтобы распиливать конкретную деталь. В расчёт принимаются:

• Предел прочности материала;
• Диаметр или толщина стенки;
• Состояние режущих кромок ролика/роликов и зазоры в их осях.

На заметку: В особо ответственных случаях стоит предварительно попрактиковаться на ненужном куске трубы.

Как подогнать трубу к трубе. Как врезать трубу в трубу без сварки

Врезка с помощью сварочного аппарата

Во время сборки либо реставрации трубопровода не всегда допустимо использование сварочного оборудования для формирования надежного узлового соединения. Решением в подобной ситуации является врезка составляющих элементов посредством различных специальных приспособлений. Подобные детали должны обладать достаточной прочностью, долговечностью и герметичностью для того, чтобы их использовать для напорной или безнапорной системы.

Используемые фитинги позволяют собрать как разъемные, так и неразъемные соединения. Первые удобны тем, что трубопровод на отдельном участке можно в случае необходимости разобрать и собрать обратно без нарушения целостности составляющих компонентов. Вторые непригодны для повторного монтажа, но они не требуют использования дополнительных уплотняющих материалов, образуют более долговечное соединение.

Разъемный тип соединения

*

Выбор того или иного фитинга определяется природой труб. Так, существуют изделия для работ с жесткими металлическими (сталь, медь, чугун) либо гибкими полимерными (полипропилен, полиэтилен, металлопластик) каналами. Так производители предлагают варианты универсального типа, что особенно актуально в условиях сборки разнородных магистралей.

Для узконаправленных фитингов существует еще одно отличие. Для соединения полимерных каналов контактная площадь элементов имеет большие размеры, чем у металлических. Такая разница особенно актуальна для жесткого трубопровода, с которым приходится работать в пространственно ограниченных условиях.

Источник: https://baget-bez-stusla.aystroika.info/novosti/kak-svarit-trubu-pod-uglom-45-gradusov-svarka-trub-pod-uglom-45-gradusov

Как стыковать круглые трубы. Сопряжение или стыковка круглых труб

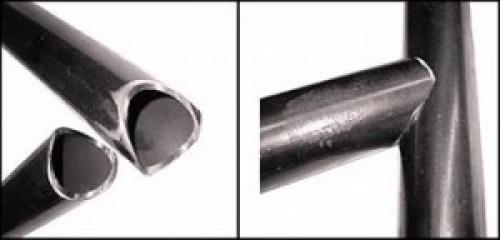

Многие мастера, с которыми мне приходится общаться по работе, упорно не хотят применять для изготовления конструкций круглые трубы, так как их трудно стыковать. Весьма распространенное заблуждение, т.к. у  производственников нет информации о существующих инструментах и технологиях сопряжения труб.

При  изготовлении конструкции из круглых труб часто необходимо стыковать трубы под разными углами.
Есть несколько известных методов сопряжения круглых труб.

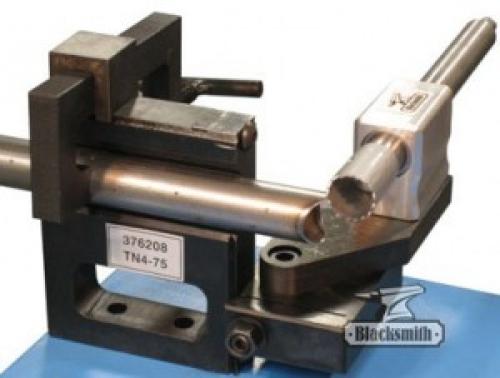

Метод первый: «Вырубка седловин на концах круглых труб».

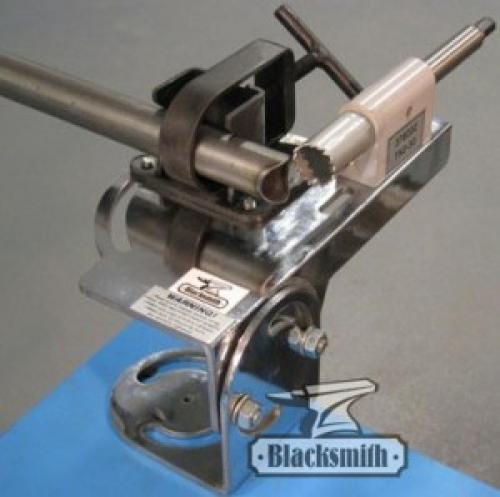

Принцип работы у этих инструментов один. Нужно вставить в отверстие трубу и нажав на рукоятку отрезать сегмент трубы. Отрезной нож имеет полукруглую форму  и сегмент  вырубается полукруглый. Размер выруба зависит от глубины подачи трубы. Чем глубже, тем больший размер сегмента вырубает инструмент. Если полученного результата за один выруб не достаточно, то нужно повторить операцию, опустить трубу глубже.

Инструменты отличаются только размерами отверстий.  TN1-19/25/31 может  работать с трубами диаметром 19, 25, 31 мм, а TN1-38/50 с размерами 38 и 50 мм. Можно работать с трубами близкими по размерам с номиналом. Инструмент прост, компактен и надежен. Можно работать с нержавеющей сталью.

Метод второй:  «Высверливание седловин на концах круглых труб».

Высверливание седловин делают обычной коронкой по металлу, которая продается в магазине. Устанавливают коронку в патрон дрели и можно работать. Однако удержать трубу и дрель под нужным углов сложно. Для этого придумали приспособления, которые позволяют устанавливать и контролировать угол среза сопрягаемых деталей. Простая операция обеспечивает хорошее прилегание труб под нужным углом и последующую качественную сварку изделия.

Посмотрите

Метод третий: «Сопряжение труб шлифованием».

Есть и такой способ добиться нужного сопряжения труб. Он позволяет добиться высокой точности и отличного прилегания труб друг к другу.

Для этого используются ленточно-шлифовальные станки со специальными приспособлениями, позволяющие надежно закрепить трубу под нужным углом. таких станков довольно много. Например модели EN-100 и EN-180 ERCOLINA . где 100 и 180 ширина шлифовальной ленты.

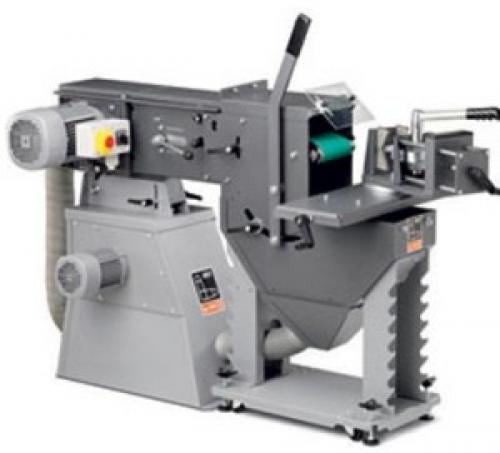

Надежный ленточно-шлифовальный станок для сопряжения труб из любого металла (меди, стали, алюминия).
Разделка торца трубы производится вращением маховика, который осуществляет два одновременных перемещения заготовки: поперечное перемещение (по ширине ленты) и подающее перемещение (непосредственно в ленту).
Разделка левого и правого торца трубы производится под углом до 60°. Тиски для зажима трубы регулируются по высоте.
Станок EN 180 имеет систему всасывания воздуха большой мощности и встроенный фильтр. Производительность до 1000 куб.м/ч. Две точками всасывания, обеспечивают полное удаление металлических стружек, пыли и дымов.
Станок может использоваться в качестве обычного шлифовального станка.

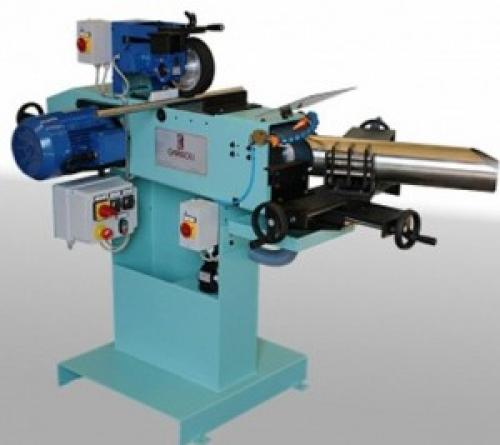

Другой станок для сопряжения и шлифовки  NOK-150 Garboli позволяет вырезать пазы и желобки в трубах, брусках и других профильных изделиях круглого, квадратного, прямоугольного и неправильного сечения.

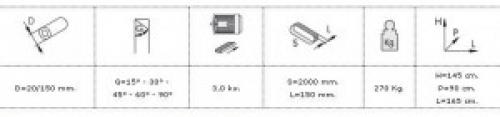

Технические характеристики

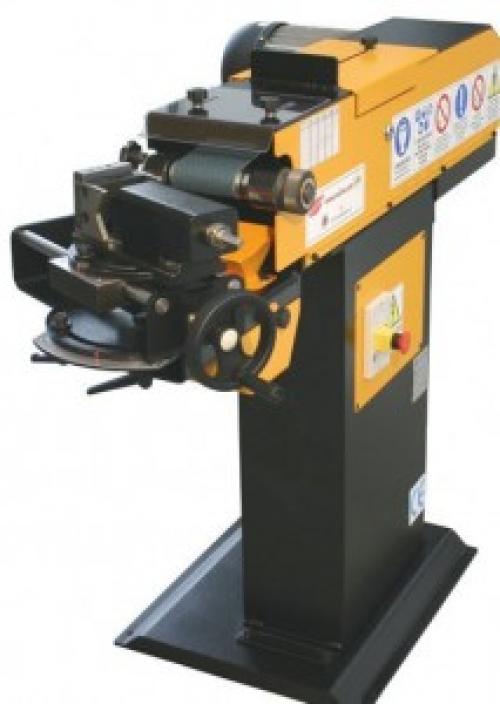

Еще один станок который заслуживает внимания, т.к. имеет лучшее соотношение «цена-качество». Модель GRIT GIR оптимально рассчитан для условий промышленного производства.

• Шлифование торцов труб с максимальным d 150 мм;
• Тиски со сменными губками из легированной стали и быстрозажимным приспособлением;
• Встроенный ограничитель глубины подачи;
• Регулируемый угол установки детали;
• Приспособление для углов от 30 до 90 градусов;
• Контактные ролики поставляются для всех ходовых диаметров труб;
• Эффективное удаление металлической пыли и стружки.

Как согнуть трубу под 90 градусов в домашних условиях. Как согнуть трубу под 90 градусов без трубогиба

Согнуть трубу часто требуется при установке коммуникаций. Если работа совершается профессионалами, все проходит относительно быстро и просто, ведь в компаниях подобного профиля имеются не только необходимые знания и опыт, но и соответствующие инструменты. Но что делать, если согнуть трубу под 90 градусов нужно в домашних условиях, а трубогиба под рукой нет? Рассмотрим все варианты выполнения такой работы.

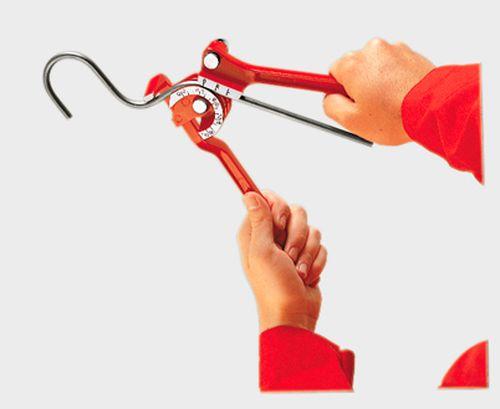

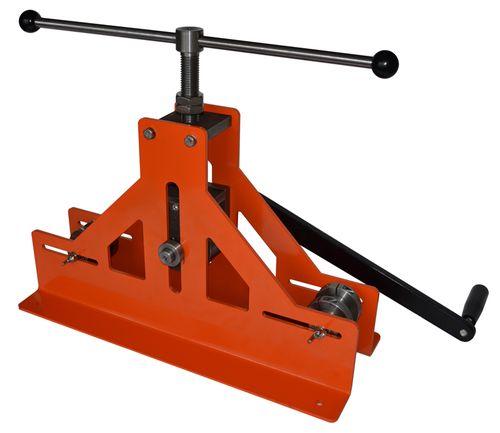

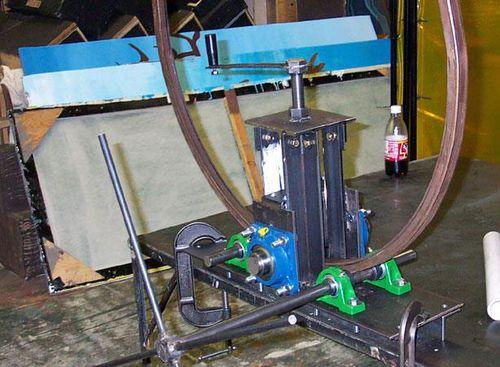

Ручной трубогиб

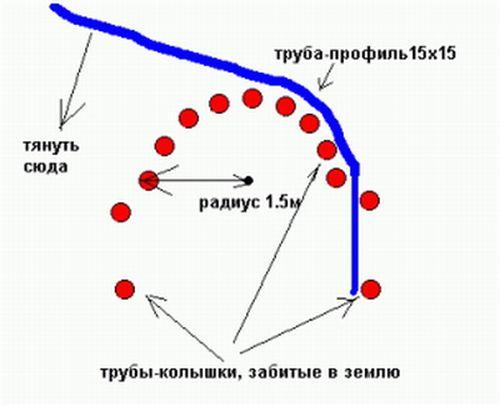

Сгибание конструкций под 90 градусов вручную

Согнуть трубу под 90 градусов без трубогиба возможно только в несколько приемов. В ином случае, конструкция просто деформируется. Обычно хватает 5-6 приемов.

Как выполняется работа? Труба захватывается руками, под упором из больших пальцев постепенно сгибается. Затем перемещаем пальцы на один см и производим аналогичные действия. И так еще пять-шесть раз. Работа без трубогиба, вручную, не так проста, как кажется на первый взгляд. Поэтому рекомендуется предварительно проделать сгибание на ненужных отрезках трубы.

Этот метод подходит для конструкций размерами 16, 18 и 20 мм. Однако работа может производиться на изделиях больших диаметров. Стоит учитывать, что в этом случае она будет более трудоемкой.

Сгибание конструкций под 90 градусов посредством нагрева

Алюминиевые или стальные конструкции можно согнуть при помощи газовой горелки. Для этого конструкция крепится в тисках, затем прогревается в том месте, где планируется изгиб. Горелку можно убирать тогда, когда листок, поднесенный к нагреваемой зоне, начинает дымить. Если конструкция стальная, цвет в месте нагрева должен быть красным.

Сгибание трубы посредством плоскопараллельной пластины

Для проведения такой работы конструкция фиксируется в зажиме. После этого выполняется сгибание вдоль пластины. Это простой метод, не требующий значительных вложений. Единственный минус – неизменяющаяся кривизна пластины. Однако можно использовать для работы заготовки с разной кривизной. Метод позволяет согнуть стальную конструкцию. Однако длина трубы при этом должна быть достаточной.

Сгибание трубы посредством металлической пружины

Такой метод позволяет согнуть трубы из цветных металлов под 90 градусов. При этом они должны отличаться достаточной пластичностью. Зачем нужна металлическая пружина? Она предотвращает деформирование конструкции. Размер пружины должен соответствовать внутренним размерам трубы. Она вставляется в конструкцию, затем выполняется изгиб.

Сгибание трубы при применении песка

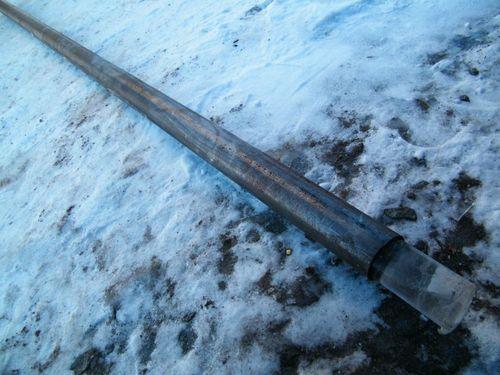

Этот метод позволяет согнуть под 90 градусов трубу из алюминия. Способ очень прост. Требуется засыпать песок внутрь конструкции. Затем на концы ее надеваются заглушки. Требуемое место нагревается. Нагрев может производиться с помощью любого инструмента: паяльника, газовой горелки и так далее. После достаточного прогрева можно выполнять изгиб. Зачем нужен песок? Он так же, как и металлическая пружина, позволяет предотвратить деформацию конструкции. После того, как работа окончена, заглушки с трубы необходимо снять, а затем удалить из полости песок. Имейте в виду, что если вам требуется выполнить изгиб на оцинкованных конструкциях, следует помнить, что нагревать их нельзя, так как при этом происходит деформация изделия.
Если вас интересует, как согнуть трубу под 90 градусов без трубогиба, рекомендуем вам ознакомиться с информационными материалами: фото, видео. Так вы сможете узнать больший объем информации, увидеть, как выполняют данную работу профессионалы, принять к сведению различные хитрости и нюансы.
