Как Торцевать профильную трубу?

Как Торцевать профильную трубу?

профильную трубу с помощью болгарки. Это неточный инструмент, срезы от которого часто получаются неровными, особенно если нет в наличии уголка, чтобы отметить линию спила.

Каким диском резать профильную трубу?

Для разреза профильной стальной трубы с помощью болгарки потребуется обычный диск по металлу и строгое соблюдение правил техники безопасности — разрушение диска на сегменты при большой скорости вращения может привести к серьезным травмам.

Чем можно разрезать металлическую трубу?

Металлическую трубу можно обрезать ножовкой по металлу. Стоит не дорого, продается в любом хоз. магазине. Для того чтобы спил был ровный, в качестве разметки можно обернуть трубу листом бумаги или газеты.

Чем пилят железные трубы?

Болгаркой режут как толстостенные, так и тонкостенные металлические трубы – быстро и без повреждений. Большое значение имеет качество материала, из которого изготовлен абразивный круг. Дополнительно используют тиски для удерживания трубы .

Чем закрыть торцы профильной трубы?

Заглушки применяются для герметичного закрытия отверстий в профильной трубе . Преимущество такого элемента заключается в возможности быстро закрыть торец без использования различных инструментов. Такие приспособления обеспечивают герметизацию полости труб . Они надежно защищают необработанный металлический срез.

Чем резать пнд трубу вдоль?

Монтаж, ремонт, резку или замену поврежденных участков пнд желательно выполнять специальными инструментами. В бытовых условиях резать полиэтиленовую трубу допустимо ножовкой, лобзиком, болгаркой.

Чем разрезать алюминиевую трубу вдоль?

В зависимости от диаметра изделия, можно использовать:

1. Труборез для небольшого размера.
2. Болгарка (УШМ) с определенными насадками, которые подходят для работы с алюминием.
3. Ножовка – самый простой и эффективный способ распила трубы.

Каким диском резать пластиковые трубы?

Для резки пластиковых труб используют болгарку и отрезной диск по металлу. При работе важно точно регулировать усилия и не давить на инструмент слишком сильно.

Каким диском лучше резать металл?

Для работы с металлом чаще используют абразивные круги. Они делятся на диски по чёрному металлу, нержавеющей стали и алюминию. Если нужен аккуратный и тонкий разрез, лучше взять диск толщиной 1 мм. Им нельзя резать слишком толстый металл , поскольку диск может лопнуть.

Каким диском резать металл 5 мм?

Болгаркой обычно режут металлы , поэтому чаще всего встречаются абразивные отрезные диски по металлу. Их толщина — от 1 до 3 мм . Чем тоньше диск, тем больше его биение и возможность перекоса. Дисками толщиной менее 1, 5 мм можно резать только кузовную сталь и жесть.

Как отрезать профильную трубу под 90 градусов. Технология резки профильных труб

Профильные трубы получили широкое применение в быту. Материал используется для сооружения тепличных комплексов, лавочек, столов и иной садовой мебели, навесов, качелей и иных малых архитектурных форм. Именно по этой причине важно знать, как правильно выполняется резка профильной трубы под углом 45 градусов, 90°и так далее, а также вдоль.

Отрез профтрубы

Способы резки труб

Чтобы отрезать профильную трубу, в том числе и под определенным углом, можно использовать следующий инструмент:

1. углошлифовальную машинку – болгарку (рисунок выше). Такой способ чаще всего применяется в бытовых целях, так как отличается простотой и доступностью оборудования;
2. ножовку по металлу. Использование ножовки не отличается сложностью, но процесс выполнения работы достаточно трудоемкий;

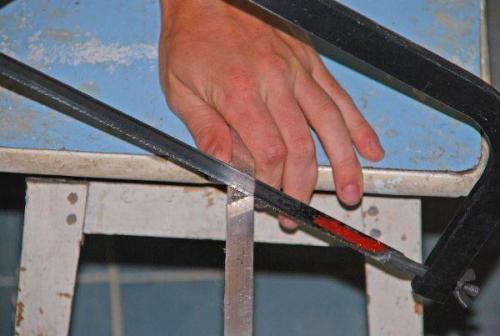

Применение ножовки по металлу для резки профтруб

1. электрический лобзик. Для резки металла потребуется приобретение специальной пилки с алмазным покрытием. Работа выполняется достаточно быстро;

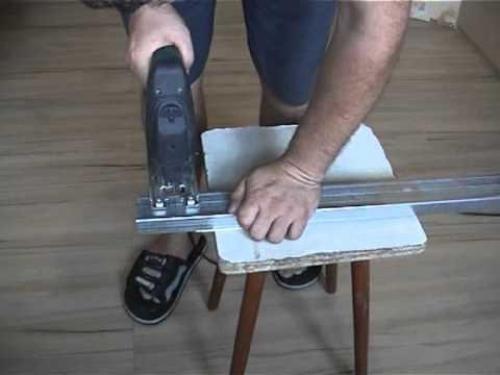

Резка профтруб электролобзиком

1. специальный станок для резки труб. Оборудование чаще всего используется профессионалами, так как отличается высокой стоимостью. В настоящее время специалистами используются два вида станков:

• оборудование с механической резкой, которая выполняется отрезным кругом или специальной пилкой;

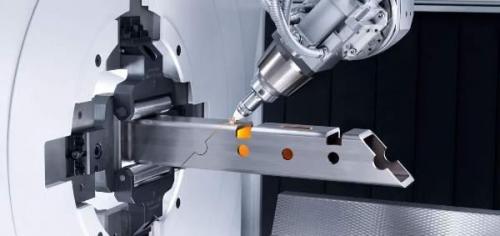

• оборудование с лазером. Лазерная резка является более точной по сравнению с механическими аналогами.

Использование специального станка с лазерной резкой

При выборе любого способа важно уделить особое внимание техники безопасности. В ходе резки профтруб образуется металлическая стружка, которая может повредить руки и глаза мастера, поэтому перед выполнением работы важно надеть перчатки и защитные очки.

Как отрезать профтрубу болгаркой

Наиболее популярным способом резки в бытовых условиях является применение болгарки. Как ровно резать болгаркой профильную трубу? Основная проблема выполнения работы заключается в корректной разметке.

Для нанесения разметки можно использовать:

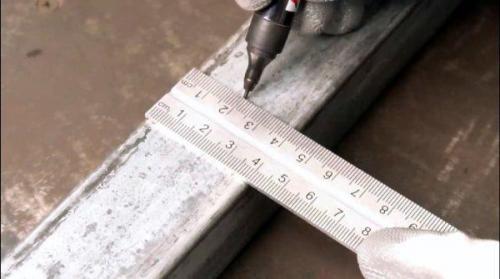

• рулетку, угольник, маркер (карандаш), строительный уровень. Простейшие инструменты позволяют достаточно точно разметить угол реза, но в ходе выполнения работы углошлифовальная машинка может отклониться от заданной линии (оборудование не опирается на подставки, а находится на весу, то есть в руках мастера), что приведет к ошибке. По этой причине данный способ используется крайне редко;

Нанесение разметки для реза при помощи угольника

Применение бумажного лекала

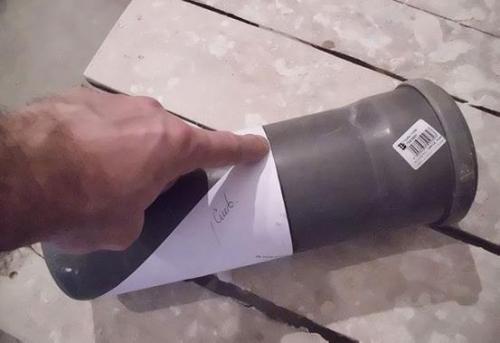

Самое простое приспособление для корректной резки под углом, например, для изготовления теплицы – это лекало, изготовленное из плотной бумаги.

Чтобы сделать рез под прямым углом (90°), необходимо:

1. плотным листом бумаги обернуть трубу и добиться полного совмещения краев;
2. зафиксировать лист в данном положении;
3. режем профильную трубу вдоль края бумаги.

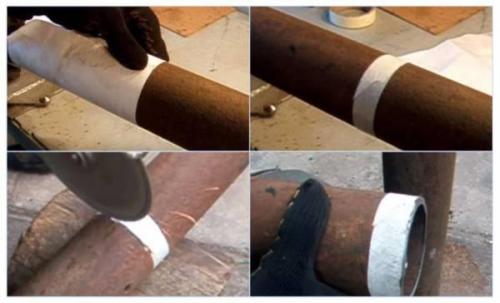

Рез трубы под прямым углом

Чтобы произвести рез профтрубы под углом 45°, необходимо сложить лист бумаги пополам (по гипотенузе) и обернуть трубу так, чтобы совместить острые концы полученного треугольника.

Лекало для отрезки под углом 45°

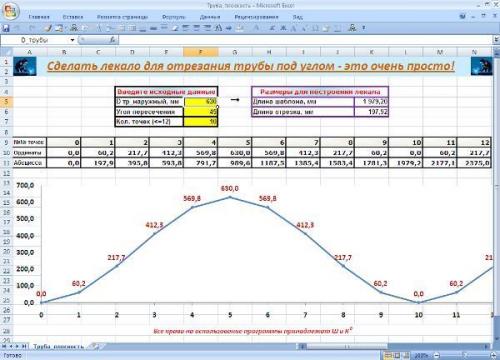

Автоматическое изготовление бумажного лекала компьютерной программой

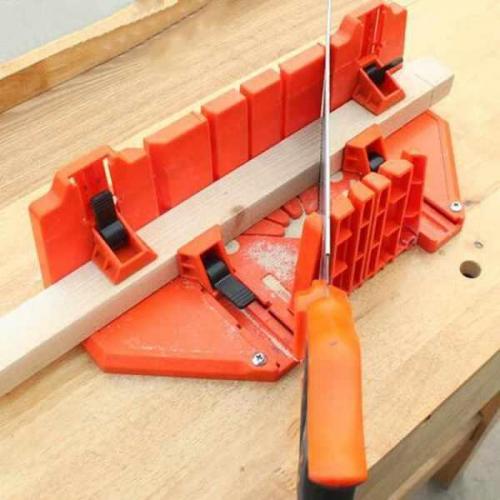

Использование стусла

Корректно отрезать профтрубу под каким-либо углом позволяет строительное стусло. Приспособление применяется в следующем порядке:

1. профильная труба закрепляется внутри устройства и выравнивается под определенным углом;
2. при помощи встроенной ножовки делается предварительный рез;

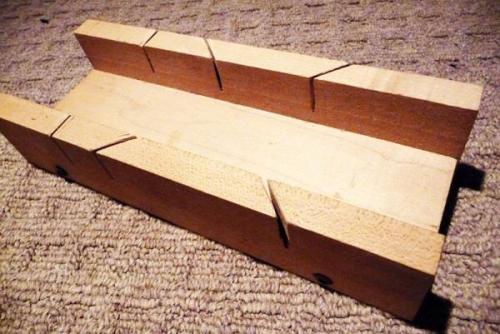

Рез под углом при помощи строительного стусла

1. труба вынимается из стусла и прорезается по заготовке болгаркой. В данной ситуации место реза будет выделено и риск ошибки сводится к нулю.

Готовый мерительный инструмент отличается высокой стоимостью. Чтобы снизить финансовые затраты при выполнении строительных работ можно изготовить аналог стусла самостоятельно. Для этого изготавливается деревянный каркас с нишей под трубы и при помощи мерительных инструментов наносятся насечки под разными углами.

Инструмент для резки профильной трубы. Bosch GCO 14-24 J Professional 0601B37200

Преимущества: плавный пуск, увеличенная глубина пропила.

Преимущества: плавный пуск, увеличенная глубина пропила.

Отрезная машина Bosch GCO 14-24 J принадлежит к . Каждый, кто знаком с инструментом Bosch сразу скажет, что это означает: цена — весьма высокая, но и качество на должном уровне. Данная пила полностью подтверждает это правило. Она недешевая, зато на нее можно положиться во время работы. Двигатель инструмента отличается хорошей мощностью (2400 Вт), стойкостью к перегрузкам и способностью отработать целую смену практически без перерывов. Его характеристики позволяют с помощью отрезной пилы Bosch резать круглый стальные трубы диаметром до 129 мм (больше, чем другие пилы того же класса). Чтобы избежать рывков при пуске мотора, устройство имеет функцию плавного пуска.

Одно из свойств, характерных для инструмента Bosch, — это хорошее качество сборки. Распаковав пилу, вам не придется приноравливаться и «дорабатывать напильником» ее детали. Люфтов в маятниковом механизме не наблюдается, так что сразу после калибровки углов и простой настройки инструмента можно делать резы, по точности близкие к идеальным. Главное — не спешить и не слишком сильно давить на станину и шарнирный элемент. В комплекте с пилой идет хороший , поэтому приступать к работе можно практически сразу же после покупки.

На пилу Bosch GCO 14-24 J стоит обратить внимание, если у вас вырисовывается приличный фронт работ, связанных с точной и аккуратной порезкой большого количества заготовок из черных металлов. Ее используют для резки арматуры, сортового металлопроката, а также круглых и прямоугольных труб. А вот для суперточной порезки цветных металлов (например, алюминиевых профилей для сборки окон) стоит не поскупиться на пилу с литой станиной и лазерным маркером.

Как согнуть профильную трубу под 135 градусов. Изгиб профильной трубы под 45 градусов

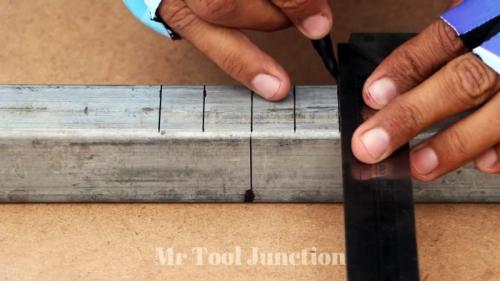

В центре будущего изгиба профильной трубы маркером под угольник проводится поперечная линия. Такая отметка делается со всех 4-х сторон трубы.Далее на одной из сторон нужно сделать еще 4 поперечные линии по 2 слева и справа от центральной. Они проводятся под угольник с отступом в половину сечения трубы. К примеру, если она 40х40 мм, значит следует отступать с шагом 20 мм, а если 50х50 мм, то 25 мм. Такие же линии нужно нанести на противоположной стороне трубы.

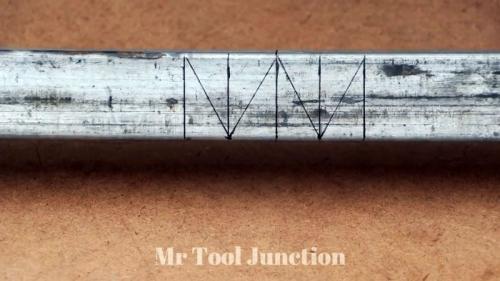

Затем между этими линиями рисуются диагонали, как на фото. В результате они должны составить букву «М». Аналогичные диагонали делаются на противоположной стороне трубы. Важно, чтобы они были в этом же направлении.

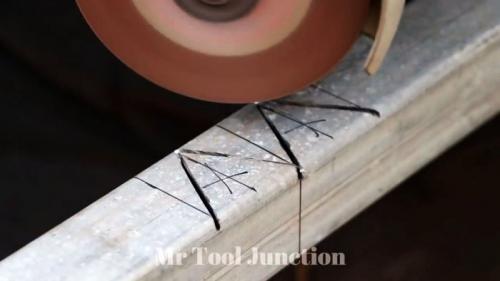

Далее труба поворачивается так, чтобы стороны с диагоналями были по бокам, после чего следует навести маркером крайние линии, как на верхней стороне, так и обороте.Теперь используя болгарку нужно сделать резы по диагоналям с обеих сторон. Удобней всего использовать для этого изношенный отрезной круг, так как он имеет малый диаметр, что позволяет работать тонко, не подрезая лишнего.

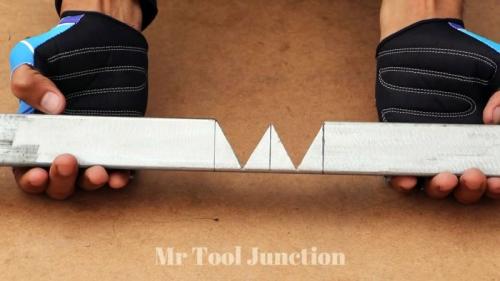

После резки диагоналей требуется уложить трубу так, чтобы составляемая или буква «М» оказалась перевернутой. На следующем этапе прорезаются находящиеся сверху крайние отметки, оборот трубы при этом должен остаться целым. В результате подрезок отделяется ненужный фрагмент с двумя зубьями.

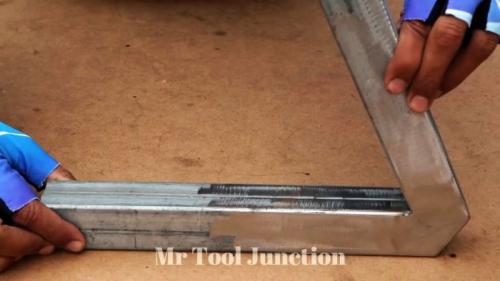

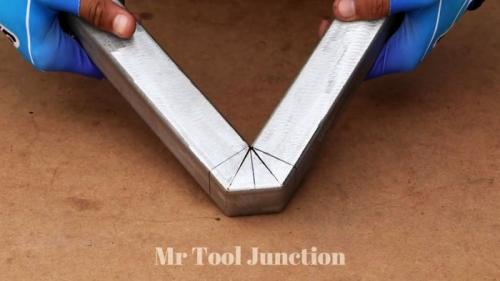

Подготовленная таким образом труба сгибается руками.

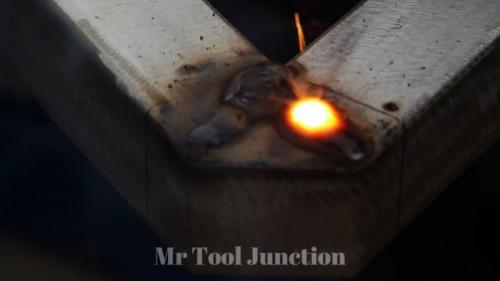

Если ее стенки толстые, то придется воспользоваться тисками. Далее нужно заварить и зашлифовать стыки.

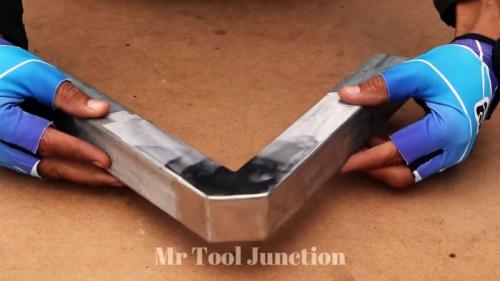

В результате получается идеальный изгиб 45 градусов без острого внешнего угла, который выглядит как заводской. Таким способом можно сгибать трубы при изготовлении различных каркасов и рамок, где важна безопасность. Случайное столкновение рукой или ногой об такой загиб менее травмоопасно, чем об обычный изгиб с острым внешним углом.

Как ровно отрезать профильную трубу под 45 градусов. Резка под 45 градусов

Но, если все же нужно отрезать трубу круглого сечения из стали или различного вида пластмасс, то для этого понадобится лекало для резки труб под углом, форма которого рассчитывается ручным или машинным способом. Задача существенно упрощается, если под углом сорок пять градусов необходимо отрезать металлический профиль квадратного сечения.

Для обрезки на скорую руку можно воспользоваться обычным листом бумаги, сложенным по диагонали, с помощью которого размечают поверхность для будущего реза. Применяя сложенную бумагу, поступают следующим:

• проводят на прямой поверхности профиля в месте, где выполняется рез, строго перпендикулярную линию;
• прикладывают сложенный по диагонали лист бумаги к боковой поверхности острым концом к линии таким образом, чтобы верхний край бумажного треугольника находился заподлицо с верхней стороной металлического профиля.

Рис. 2 Самодельный шаблон для резки трубы под 45 градусов

проводят карандашом линию по боковой части листа под углом 45 градусов, после чего бумажный угол прикладывают к другой боковой стороне и обводят его карандашом (лучше воспользоваться тонким маркером).

Для отпиливания можно использовать болгарку с диском по металлу, проводя в начале тонкую линию по разметке, после чего  постепенно ее углубляя до полного отделения кромок.

Изготовление шаблона для обрезки металлопрофиля

Если необходима нарезка большого количества труб, можно сделать шаблон из металлопрофиля большего диаметра по бумажному листу приведенным выше способом. Угол наклона проверяют транспортиром или строительным угольником – в этом случае две кромки обрезанных деталей шаблона соединяют.

При работе на разрезаемую деталь в нужном месте одевается шаблон и плотно прижимается, разметка наносится остро заточенной чертилкой при обводке шаблонного контура. Деталь обрезается в несколько заходов с постепенным углублением канавки.

Рис. 3 Отрезание металлопрофиля с помощью стусла

Стусло для резки труб своими руками

Использование шаблона не слишком удобно – приходится совершать рез по линии, держа болгарку на весу, что приводит к большим погрешностям. При наличии сварочного аппарата можно сделать простое стусло – направляющие для диска болгарки, не дающие ему уходить в сторону.

Для этого используют сделанный ранее шаблон, в боковой части которого просверливают отверстие и приваривают гайку. При работе самодельное стусло надевают на профиль, в его гайку вкручивают болт и прижимают устройство к профильной поверхности. Болгаркой с диском по металлу проводят рез, слегка прижимая диск к боковой поверхности устройства. Понятно, что при длительной работе края в стусле постепенно стачиваются, и хотя процесс происходит одновременно на всех кромках, с течением времени появятся некоторые погрешности. Поэтому устройство лучше сделать из твердого износоустойчивого металла, чтобы увеличить срок его службы и получить более точный инструмент.
