Как выставить торцовочную пилу. Как резать на торцевой пиле
В резке на торцевой пиле нет ничего особо сложного. Чтобы произвести распил какой-либо заготовки, необходимо сделать следующее:
- Установить на инструмент необходимый пильный диск , выбор которого зависит от того, с чем Вы собираетесь работать. При выборе пильного диска учитывать параметры самого инструмента, его допустимую мощность и посадочный диаметр. Диски для работы с разными материалами различаются, стоит иметь это в виду;
- Закрепить инструмент на рабочем столе с помощью струбцин, чтобы минимизировать вибрации в процессе работы. Работать на незакрепленном инструменте категорически запрещается. Это чревато травмами и поломкой торцевой пилы. Узнайте какие правила есть для установки торцовочной пилы ;

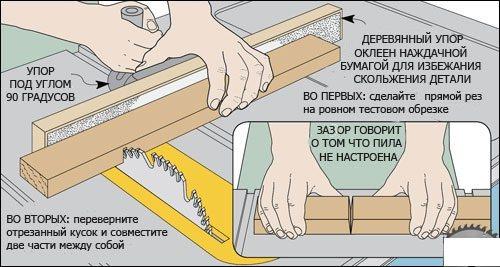

- Выставить нужный угол на торцовочной пиле, воспользовавшись регулировкой упоров инструмента. Для этого используйте шкалу транспортира, которая находится сбоку рабочего стола инструмента и изменяйте угол режущей головки для наклонного реза. Рекомендуем статью, Как выставить угол на торцовочной пиле ;
- Закрепить заготовку , наметив на ней место среза. При этом стоит учитывать и толщину пильного диска, а она зависит от того материала, который Вы собираетесь распиливать. Необходимо надежно закрепить заготовку, чтобы избежать получения неровного среза;
- Включить пилу и аккуратно произвести распил . При этом не стоит давить на изделие, чтобы увеличить скорость работы, особенно если речь идет о металлических заготовках. Скорость реза должна происходить благодаря скорости вращения диска.

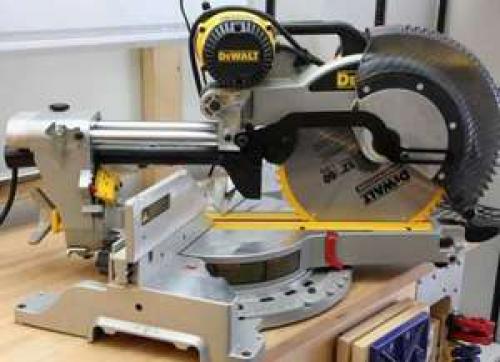

Как поднять торцовочную пилу. Работа торцовочной пилой
Итак, для начала работы с инструментом нужно вначале занять правильное рабочее положение, став возле стола лицом к направлению распила. При этом нужно стать в стороне от пильного диска, для того, чтобы стружка не попадала на Вас. Следует понимать, что обрабатывать слишком короткие заготовки не стоит, так как их сложно надолго закрепить в неподвижном положении.
При распиле широких или длинных заготовок нужно применять опорные роликовые стойки. Убедитесь перед включением пилы, что защитный кожух находится в правильном положении и нажав на выключатель на внутренней стороне рукоятки начинайте работать. Не начинайте пилить заготовку опустив неработающий диск вниз, при включении заготовку может вырвать и отбросить в пользователя.
Для торцевания различных по ширине заготовок можно использовать распил с использованием и без использования функции выдвижения головы. Кстати, конструкция торцовочной пилы в данном варианте предусматривает плавную установку головы пилы под углом от – 460до + 460.
А вот для рекомендации для комбинированного распила под углом: выберите необходимое положение головы пилы и упора заготовки для такого распила под углом;
Если в процессе нужно будет заменить пильный диск, делать это следует следующим образом. Нормальный диск должен соответствовать указанным техническим характеристикам, рекомендуем всегда тщательно это проверять. Отключите станок от сети питания. Снимите защитный кожух диска пилы, для чего освободите оба винта его крепления и отведите кожух вверх. Разблокируйте вал пилы с помощью клавишного блокировочного выключателя вала пилы и освободите прижимной винт пильного диска, применяя для этого гаечный ключ.
Далее снимите наружный фланец и замените пильный диск. Но перед тем как его установить требуется почистить фланец. Затем снова установите его в рабочее положение и затяните с помощью гаечного ключа прижимной винт. Установите защитный кожух на место.
Устройство торцовочной пилы
Для того чтобы правильно выбрать инструмент? нужно знать устройство и техническую характеристику основных элементов торцовочные пилы по дереву.
Основные элементы устройства:
- пильный диск, который находится в защитном кожухе;
- рукоятка;
- параллельный упор;
- станина;
- шкала выбора угла скоса;
- ручка фиксации угла скоса;
- вставка стола;
- поворотный стол;
- узел регулировки угла наклона;
- возвратная пружина.
электродвигатель;Электродвигатель в инструменте может быть коллекторный или асинхронный. Коллекторные двигатели обеспечивают простой реверс. Датчиком переключения тока в обмотках и положения ротора служит щёточно-коллекторный узел. К недостаткам относятся шумность и необходимость обслуживания.
Асинхронный двигатель — это хороший преобразователь электрической энергии в механическую энергию. Происходит это за счёт взаимодействия тока статора с индуцированным током ротора. Шума от такого двигателя меньше, срок служба дольше, но стоимость выше.
Потребляемая мощность двигателя в пределах от 1 кВТ до 2 кВт за редким исключением больше. Чаще всего двигатель устанавливается у диска инструмента с правой стороны, но может быть установлен и в других частях.
На качество работы инструмента влияют такие параметры пильного диска , как:
- внутренний поперечник;
- наружный поперечник;
- размер формы зубьев.
Внутренний поперечник должен быть равен размеру силового вала пилы. От наружного поперечника зависит глубина прорезания. Размер формы зубьев и их количество влияет на чистоту обработки и скорость резания инструмента.
Когда пильная головка поднята диск полностью закрывается кожухом. Перемещение кожуха блокирует фиксирующий рычаг, который открывает диск и опускает пилу. Клавиша включение-выключение располагается на основной рукоятке.
Стол сложный элемент конструкции устройства , к нему на оси крепится стойка. Они снабжены указателями углов наклона и поворота, а также угловыми шкалами. Стол может поворачиваться в одну и другую сторону минимально на 45º, а стойка минимум на 45º наклоняться влево. Для удобства основные углы фиксируются или отмечаются на шкале.
Комбинированный инструмент имеет шарнир, который угол реза меняет в 2-х плоскостях.
С помощью винтов поверх подвижного стола на основание крепятся направляющие для пиления заготовок типа бруса. Это обеспечивает лучшую поддержку для заготовок.
Для расширения возможности пилы производителями создан протяжной механизм. Он размещается на 2-х направляющих, по которым и перемещается. Инструмент с таким функциональным модулем без проблем пилит широкие доски.

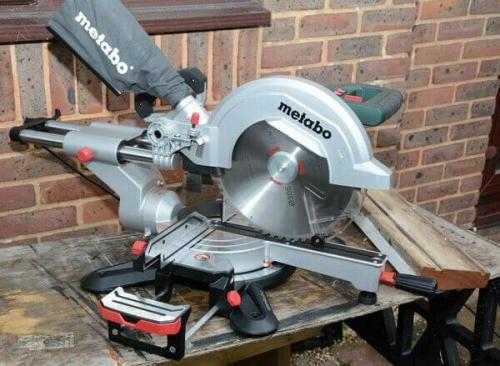

Настройка торцовочной пилы метабо.
Торцовочные пилы Metabo — это самые безопасные, надежные и мобильные ручные инструменты.
Популярность завоевали мощным электродвигателем, плавным пуском, легкостью.
Производитель предлагет сетевые и аккумуляторные пилы, формирующие только профессиональную категорию.
Чтобы правильно выбрать инструмент, следует руководствоваться этой статьей.
На основе отзывов владельцев был составлен рейтинг лучших торцовочных пил Metabo.
- Обратить внимание на тип питания . Производитель предлагает сетевой инструмент. Для исключения порчи кабеля в комплекте есть специальные держатели.
- На тип редуктора . Надежным и долговечным является редуктор с зубчатой передачей. Если выбрать с ременной передаче, то не избежать серьезных проблем. Например, проскальзывание, износ ремня.
- На пильный диск . Хорошо, если он изготовлен из твердых сплавов, имеет достаточную толщину, правильную геометрию и необходимое число зубьев. Основной параметр выбора — геометрия. Так, форма трапеции — идеальный вариант для обработки ДСП и алюминия, вогнутая — ламината, с разводом — ДВП, МДФ, фанеры.
- На мощность и количество оборотов . Оптимальная мощность для бытовых условий — от 1.5 до 1.8 кВт, для профессиональных — от 1.8 до 2.5 кВт. Число оборотов — от 3 200 в минуту.
- На дополнительные возможности . Чем больше полезных, тем безопаснее и функциональнее инструмент. Важные опции — система пылеудаления, защитный кожух, ограничитель глубины, лазер, плавный запуск, автоотключение при перегреве, регулировка скоростью.
| Место | Наименование | Цена |
|---|---|---|
| ТОП-10 лучших торцовочных пил Metabo | ||
| 1 | 57 000 ₽ | |
| 2 | 42 000 ₽ | |
| 3 | 18 000 ₽ | |
| 4 | 8 000 ₽ | |
| 5 | 21 000 ₽ | |
| 6 | 26 000 ₽ | |
| 7 | 23 000 ₽ | |
| 8 | 18 000 ₽ | |
| 9 | 39 000 ₽ | |
| 10 | 55 000 ₽ |
Лучшие торцовочные пилы Metabo
Metabo KGS 315 Plus
Профессиональная настольная торцовочная пила с лазерным маркером . Показывает максимальную гибкость в процессераспила за счет свободного поворота стола и наклона пильной головки.
Оснащена полноволновой электроникой Vario-Constamatic, обеспечивающей выбор оптимальной скорости для конкретного типа материала.
Система «Quick» предназначена для простой замены пильного полотна без инструментов . Благодаря универсальному мощному мотору и большому пильному диску, обеспечивается высокое качество распила.
Есть функция регулировки оборотов, протяжки для широких заготовок, прецизионная настройка углов через точки фиксации, ограничитель.
Характеристики :
- мощность — 2.2 кВт;
- высота пропила — 12 см, ширина — 32 см;
- диаметр диска — 31.5 см, посадочного отверстия — 3 см;
- угол наклона — 47°, поворота — 60°;
- размеры опоры — 50.5х36.5 см;
- скорость вращения при номинальной нагрузке — 4 100 об/мин;
- скорость распила — 67 м/с;
- в комплекте диск, опора, зажим, пылесборник, адаптер для пылесоса;
- вес — 26 кг.
Достоинства :
- оптимальный отвод опилок;
- плавный пуск двигателя;
- безопасное использование за счет высокой, раздвигаемой опоры;
- хорошая мощность;
- тихая и мягкая работа;
- качественный распил любого типа древесины.

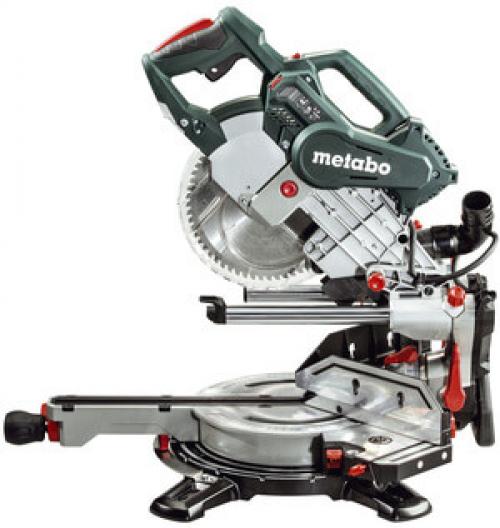

Metabo KGSV 72 Xact
Ручная торцовочная пила для работы с деревянными и металлическими материалами . Представляет собой уникальную
комбинацию из панельной и процизионной реечной пилы.
Поэтому у пользователя есть возможность воспользоваться функцией протяжки и симметрично выставляемой системой упоров.
Благодаря простому переносу углов с малки на систему упоров, обеспечивается быстрый и точный распил без дополнительных расчетов .
Также для достижения четкой работы предусмотрен двухлинейный лазер, пильный диск «multi cut» с плоскими трапециевидными зубьями.
Отвод опилок происходит через встроенную воронку, что упрощает процесс последующей уборки .
Опора легко регулируется, защитный кожух исключает возникновение травм у оператора, яркий LED фонарь подсвечивает рабочую зону, простая замена диска за счет блокировки шпинделя (нет необходимости демонтировать кожух).
Эти особенности повысили функциональность столь компактного инструмента.
Характеристики :
- мощность — 1.8 кВт;
- высота пропила — 7.2 см, ширина — 30.5 см;
- диаметр диска — 21.6 см, посадочного отверстия — 3 см;
- угол наклона — 47°, поворота — 50°;
- скорость вращения — 6 300 об/мин;
- в комплекте диск, 2 расширения стола, зажим, инструмент для замены насадки, держатели для кабеля.
Metabo KGS 216 M
Настольная торцовочная пила с тяговой функцией для работы с деревом и металлом . Обладает компактными размерами инебольшим весом, поэтому ее легко перенести одной рукой.
Отлично выдерживает механические воздействия, интенсивную эксплуатацию за счет прочной конструкции из литого алюминия .
Прецизионная настройка углов происходит быстро, через точки фиксации.
Расширения стола плавно выдвигаются, позволяя установить длинные панели, рейки .
Головка пилы с левым наклоном открывает дополнительный угловой диапазон для подрезки.

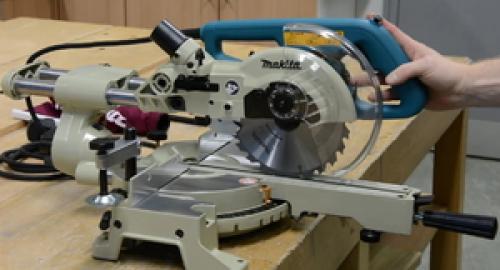

Хитрости торцовочной пилы. Что можно делать торцовочной пилой
Для чего нужна торцовочная пила. Что можно делать торцовкой. Какие виды пил бывают и чем принципиально они отличаются. Самые популярные производители торцовочных пил в мире.
В домашнем хозяйстве редко встретишь торцовочную пилу из-за особенностей сферы её применения. Стоит также отметить, что и стоимость этого строительного девайса достаточно высокая, по сравнению с более распространёнными болгарками. Так давайте разбираться, зачем нужна торцовочная пила и для каких работ её покупают.
Для чего нужна торцовочная пила
Основная задача торцовки – сделать очень точный и идеально ровный срез под заданным углом. Это может быть горизонтальный спил под 90° или под углом 30°, 45° и так далее. Чаще всего торцовочная пила нужна на деревообрабатывающих и мебельных предприятиях, нередко её применение при отделочных работах. Она незаменимый помощник при изготовлении дверных и оконных проёмов, мебели. Торцовки нашли своё применения и там, где нужно работать с полимерными материалами или мягкими цветными металлами. Для этого у них пильный диск заменяется на режущий диск для металла. Иногда торцовочную пилу называют монтажной, потому что она принимает непосредственное участие при монтаже чего-то.
Если у вас нет необходимости в частом применении торцовки или точность реза не должна быть такой критически точной, то рекомендуем обратить внимание на более дешевую и простую в эксплуатации дисковую пилу.
Виды торцовок
В первую очередь хотелось бы разделить всё разнообразие видов торцовочных пил по исполнению на:
- стандартное;
- многофункциональное.
В многофункциональном исполнении пила имеет подвижную крышку или стол, легко превращающий её в миниатюрную циркулярную пилу. Это уже более профессиональный вид инструмента, который мы не рекомендуем приобретать для домашнего использования из-за значительно (в 2,5-3 раза) завышенной цены.
Во вторую очередь торцовочные пилы можно разделить по функциональным возможностям. Более продвинутые версии имеют протяжку – очень популярная особенность, позволяющая делать продольный рез значительно шире, чем диаметр пильного диска. Или возможность осуществлять резы под разными углами. Самые недорогие торцовки обычно пилят только перпендикулярно.

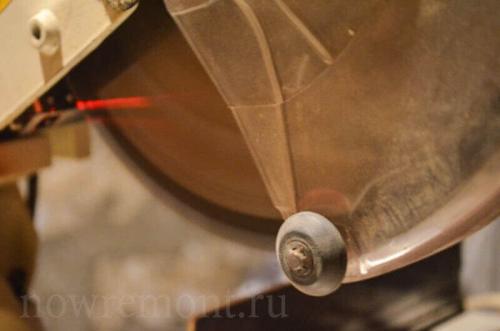

Настройка Лазера На Торцовочной Пиле Metabo
Обзор 15 лучших пил для столярного цеха
Митральная пила. это циркулярная пила с электроприводом для поперечной резки длинных заготовок. Мастера используют такие пилы для мелкого ремонта, производства мебели и других работ, связанных с распиловкой древесины, пластмассы, плексигласа и т. Д. Чтобы помочь в выборе правильного инструмента, мы сделали рейтинг торцовочных пил, где мы рассматриваем 15 лучших моделей в разных ценовых сегментов.
Мы выделим наиболее важные функции и функции, которые должны служить руководством для оценки инструментов.
диаметр диска, см
- — 1350 Вт
- — 5000 об / мин
- — 21,6 см
- — лазерный маркер
- — освещение
- — 1800 Вт, 4800 об / мин
- — 25,5 см
- — горизонтальное перемещение (протяжка)
- — лазерный маркер
- — винтовой зажим
- — таблица расширений
- — 1800 Вт
- — 4800 об / мин
- — 25,5 см
- — горизонтальное перемещение (протяжка)
- — лазерный маркер
- — плавный старт
- — электронный тормоз двигателя
- — 5000 об / мин
- — 25,5 см
- — лазерный маркер
- — винтовой зажим для заготовок
- — расширения таблиц
- — 1500 Вт
- — 5000 об / мин
- — 21 см
- — горизонтальное перемещение (протяжка)
- — лазерный маркер
- — винтовой зажим
- — 4500 об / мин
- — 25,4 см
- — горизонтальное перемещение (протяжка)
- — освещение
- — лазерный маркер
- — расширения таблиц
- — зажим для заготовок
- — 4500 об / мин
- — 25,4 см
- — горизонтальное перемещение (протяжка)
- — освещение
- — лазерный маркер
- — регулировка глубины резки
- — зажим для заготовок
- — 1430 Вт
- — 4300 об / мин
- — 26 см
- — горизонтальное перемещение (протяжка)
- — лазерный маркер
- — регулировка глубины резки
- — плавный старт
- — зажим для заготовок
- — 1800 Вт
- — 3800 об / мин
- — 30,5 см
- — горизонтальное перемещение (протяжка)
- — лазерный маркер
- — регулировка глубины резки
- — настольные расширители
- — зажим для заготовок
- — 1450 Вт
- — 4500 об / мин
- — 25,4 см
- — горизонтальное перемещение (протяжка)
- — лазерный маркер
- — регулировка глубины резки
- — настольные расширители
- — зажим для заготовок
- — 1600 Вт
- — 5500 об / мин
- — 21,6 см
- — горизонтальное перемещение (протяжка)
- — лазерный маркер
- — регулировка глубины резки
- — настольные расширители
- — 1675 Вт
- — 1900-3800 об / мин
- — 30,5 см
- — горизонтальное перемещение (протяжка)
- — регулировка глубины резки
- — контроль скорости
- — освещение рабочей зоны
- — 1650 Вт
- — 3200 об / мин
- — 30,5 см
- — горизонтальное перемещение (протяжка)
- — регулировка глубины резки
- — поддержание постоянного оборота под нагрузкой
- — плавный старт
- — 3900-5150 об / мин
- — 25,4 см
- — горизонтальное перемещение (протяжка)
- — лазерный маркер
- — регулировка глубины резки
- — поддержание постоянного оборота под нагрузкой
- — плавный старт
- — 1090 Вт
- — 3800 об / мин
- — 25,5 см
- — горизонтальное перемещение (протяжка)
- — лазерный маркер
- — поддержание постоянного оборота под нагрузкой
- — плавный старт
1. Metabo KS 216 M Lasercut. начиная с 9342 руб.
Лучшая отделка для обзора 120 Metabo KS 216 м, лазерная настройка
Подробный обзор Триммеры Metabo KS 216. рассмотрите все рабочие узлы, определите плюсы и минусы. Просто видеть.
Регулировка лазера на обрезной пиле Festool Kapex
В этом видео я показываю систему лазеры для торцовочных пил Festool Kapex 120 EB и отрегулируйте сдвиг линии.
- Лазер , расположенный в верхней части рабочей головки, позволяет отмечать заготовки сложной формы;
- Подсветка с тремя яркими светодиодами;
- Мягкий фартук для сбора отходов в пылесборнике;
- Расширители рабочего стола, увеличивающие его ширину до 700 мм;
- Зажим для зажимных деталей, которые могут фиксировать детали сверху и сбоку.
Неисправности торцовочной пилы. Диагностика и устранение простых дефектов
Компоновка циркулярной электропилы.
Прежде всего, при ремонте циркулярных пил рекомендуется использовать ЛАТР (регулируемый лабораторный автотрансформатор), рассчитанный на нагрузку не менее 9 А и оснащенный встроенными линейным амперметром и вольтметром. В целях безопасности ЛАТР следует подключать к электросети через разделительный трансформатор с коэффициентом передачи 1:1. Данные меры помогут исключить возможные повреждения электропроводки и наводку помех в сети вследствие короткого замыкания и ошибок обращения с агрегатом.
Ремонт циркулярной пилы начинается с определения характера неисправности. Это может быть механическое повреждение или выход из строя кого-либо электрического компонента. Локализация поломки осуществляется на основании определенных признаков. Например, изнутри инструмента идет дым с резким горелым запахом, во время работы раздаются несвойственные звуки, шум и свист.
Однако иногда пила и вовсе не работает. Ни звуков, ни запаха – не включается. Как ни парадоксально, этот случай самый оптимистичный, так как причина данной неработоспособности может заключаться в банальном нарушении целостности сетевого шнура или обрыве его контактов. Поэтому первым делом проверяем питающие провода на обрыв.
Схема проверки работоспособности циркулярной пилы.
Если со шнуром все в порядке, спешить разбирать прибор все же не стоит. Перед этим лучше проверить контактные щетки. Это элементы так называемого скользящего контакта, которые предназначены для питания током подвижных вращающихся элементов электрических приборов. Они представляют собой несколько небольших брусочков из специального токопроводящего материала (угля или графита), упирающихся прямо в коллектор (роторная часть электродвигателя).
Вследствие постоянного вращения коллектора щетки сильно изнашиваются, стираясь о движущиеся поверхности. Спустя некоторое время эксплуатации они стачиваются до того, что могут попросту «зависнуть» над контактными площадками, не доставая до них. Помимо этого, иногда происходит нарушение контакта в месте соединения щеток с клеммами статора. Все это следует регулярно проверять и исправлять, для чего в большинстве инструментов предусмотрены специальный кожух или крышка с легко откручивающимися болтами.
