Как вставить трубу в трубу разного диаметра. Процесс соединения двух металлических труб разного диаметра в отсутствии фитингов

Как вставить трубу в трубу разного диаметра. Процесс соединения двух металлических труб разного диаметра в отсутствии фитингов

Проводим маркером на ровной и твердой поверхности две концентрические окружности, обводя поочередно трубы с внешней стороны, которые мы собираемся соединить между собой.

Меньшую окружность с помощью подручных средств разбиваем на 8 равных частей, вначале проведя два взаимно перпендикулярных диаметра, а затем еще два таких же диаметра, но сдвинутых на 45 градусов.

Нормируем точки пересечения концов диаметров с окружностью цифрами от 1 до 8. Затем поочередно прикладываем линейку к точкам 1 и 6, 1 и 4, 2 и 7, 2 и 5, 3 и 8, 3 и 6, 4 и 7, 5 и 8, и проводим от соединяемых линейкой точек прямые за пределы внешней окружности.

Заштриховываем участки, ограниченные отходящими от каждой цифры отрезками прямых и дугой внешней окружности, заключенной между ними.

Устанавливаем трубу с большим диаметром на внешнюю окружность и отмечаем на ее образующей начало и конец каждого заштрихованного участка на рисунке. Отмечаем эти дуги на трубе крестиками.

На некотором расстоянии от торца с нанесенными отметками проводим на поверхности трубы окружность параллельно торцу.

С помощью угольника проекции точек центров участков, отмеченных на торце трубы крестиками, переносим на проведенную выше окружность.

Соединяем точки концов участков на торце трубы с соответствующей точкой на окружности.

В результате на поверхности трубы получим 8 треугольников, которые вырезаем болгаркой.

Делаем неглубокие надрезы с внешней стороны трубы в точках по окружности, где располагаются вершины вырезов, для облегчения сгибания внутрь «лепестков» на конце трубы.

Зажимаем трубу в губках тисков и, ударяя снаружи поочередно по «лепесткам» молотком, наклоняем их к центру. Окончательную изгибную доводку «лепестков» осуществляем плоскогубцами.

Приставляем конец трубы меньшего диаметра к восьмиугольнику, составленному «лепестками», и убеждаемся в их точном совпадении.

Завершаем соединение двух труб разного диаметра, сваркой или процессом пайки.

Как соединить трубы пнд разного диаметра. Соединение муфтами

Этот способ традиционно считается самым простым и быстрым, для него не требуется никакого специального оборудования, воспользоваться им может любой. Для этого нужно купить муфту, которая подойдет под трубы ПНД, которые нужно соединить. Плюс тут в том, что муфты бывают разные, они могут решать разные задачи. Они бывают классические прямые, которые обеспечивают линейное соединение труб, бывают поворотные, бывают переходные, с помощью которых соединяют трубы разного диаметра. Их также делают из полиэтилена. Также их делят на две группы:

Собственно соединительные, самый простой и дешевый вариант, который по внутреннему диаметру подходит внешнему сечению труб. Во время монтажа их просто надевают на трубу, а что бы их надежно зафиксировать, предусмотрен уплотнительный элемент. Из всех видов это считается самым ненадежным в виду простой конструкции и принципа действия. Но, повторимся, это самый простой и дешевый вариант. Впрочем, если нужно сделать надежное соединение на долгие годы, то тут лучше смотреть в сторону следующих видов.

Компрессионные муфты. Также достаточно просты в установке, при этом считаются очень надежными. Они более дорогие, чем предыдущий вариант, так как их конструкция более сложная. У них внутри есть втулка, резьба, а также кольцевая стяжка, на которой также есть уплотнитель. Поверх этой конструкции надевают гайку. Резьбовое соединение в данном случае вкручивают внутрь трубы, в результате получается герметичное и надежное соединение. Никаких специальных инструментом использовать не нужно, результат будет достаточно прочным. Главное тут подобрать подходящую компрессионную муфту под диаметр вашей трубы ПНД, тут все должно подходить идеально.

Также есть третий тип муфты - электросварная, но она относится к неразъемным соединениям труб ПНД, про них мы писали выше. Если говорить про выбор из двух типов, то лучше брать компрессионные муфты, они хоть немного и дороже, но они значительно надежнее во всех смыслах чем обычные соединительные. Не забывайте, что это разъединяемое соединение, подобную муфту можно снять. Правда учитывайте, что количество снятий и повторной установки ограничено, не рекомендуется делать это более десяти раз, так как это влияет на прочность муфты и в конечном итоге на герметичность.

Врезка трубы в трубу (развертка). Как вварить трубу в трубу под 90 градусов разного диаметра

Врезка трубы в трубу под 90 градусов. Покажу 2 гаражных способа.

Приветствую своих подписчиков и гостей канала. Наш блог создан для начинающих самоучек в ручной дуговой сварке, здесь мы делимся практическими советами по сварке и слесарными подготовительными работами перед сваркой, где будет нужна болгарка и другой инструмент.

Когда-нибудь любому человеку, который решил осваивать сварку и болгарку, придётся иметь дело с круглыми трубами. Сваривать их, стыковать, делать врезки. Поэтому сегодня я вам покажу 2 способа сделать врезку трубу в трубу под 90 градусов одного диаметра. Это простые гаражные способы, где нужно минимум расчётов. Знание-сила, а незнание столько силы забирает, пока догонишь как надо делать!

Чтобы сделать врезку трубы в трубу нужно сделать в торце трубы запилы болгаркой.

Эти запилы будут иметь вот такую форму. В этом случае трубы будут соединяться в Т образную форму не имея больших зазоров, а значит заварить это соединение будет намного проще и быстрее. Начнём разметку.

Сначала нам нужно разбить торец трубы на 4 ровные части. Некоторые опытные сварщики и слесаря это делают на глаз, но мы будем размечать более точно, чтобы потом не заваривать большие зазоры.

На листе бумаги, или на любой поверхности начертим две пересечённые под прямым углом линии. Место пересечения будем считать нулём. От нуля во все стороны отложим по 30 мм, это размер радиуса трубы, диаметр наших труб составляет 60 мм.

Ставим торец трубы в границах наших отмеченных радиусов и наносим 4 метки на саму трубу, вот так мы точно разбили торец на 4 ровные части.

Теперь мы отложим на двух противоположных отметках размер равный трети диаметра трубы-получаем 20 мм. Теперь осталось плавно, а не по прямой, соединить эти отметки, чтобы получить фигуры в форме полукруга. Можно это сделать от руки, если диаметр трубы небольшой.

А можно взять гибкую пластмассовую вещь, например вот такой одноразовый хомутик.

И по такому хомуту отмечаем плавный полукруг.

Вот такая разметка у нас должна получиться. Теперь берём болгарку и аккуратно делаем эти 2 полукруглых выреза.

Вот такое чёткое сопряжение труб должно получиться если всё сделать точно как было описано.

Друзья, есть ещё один простой гаражный способ разметки, но давайте посмотрим его в подробном

Как сварить две трубы под углом 90 градусов?

Как сварить две трубы одинакового диаметра под углом 90 градусов при условии, что конструкция не для воды, а качели? Я пробовал на обрезках — получается, только если одну трубу расплющить молотком. Другой вариант — вырезать в торце трубы круглую выемку, но как это сделать болгаркой? (особенно если соединений много). Спрашиваю потому, что на уже готовых сваренных конструкциях видел, что возможно и не вырезать и не плющить. Совершенно непонятно как там сделан такой широкий сварной шов.

Сделайте накладки из огрызков листа и будэ вам щасте.

Порекомендую для таких целей тиски для сварки труб различных моделей (в том числе и для сварки врезок в трубу) Смотрите здесь:
» >
» >
С уважением Алексей

2Maxkrash 1/2″ и 3/4″ трубы можно без подгонки заварить. Канительно, малость — электро, газом проще. Можно проварить, где плотно сходится, и пруток диаметра 6мм — хомутиком (8мм и толще, не согнешь аккуратно).
2чукча Накладки, неудобно будет, лучше треугольные косынки — встык.

Maxkrash написал :
Другой вариант — вырезать в торце трубы круглую выемку, но как это сделать болгаркой?

По моему, болгаркой легче делать так:
В трубе к которой приваривается торец другой, делаем два надреза (между ними 90 градусов) вырезая клин.
В торце другой трубы так же срезаем лишние участки под тем же углом.
В итоге эти трубы их легко сомкнуть именно по линии разреза.

Как соединить металлические трубы разного диаметра. Из металла

При проводке стального внутреннего водопровода используются трубы малого диаметра с тонкой стенкой. Сварка тонкостенных труб из стали производится с помощь газовой горелки или электрической дуги.

При врезке внутренней гребенки квартиры в стояк используется Т-образное соединение. В трубе большего сечения делают отверстие, а тонкие стенки второй трубы немного стачивают болгаркой для лучшей стыковки.

Разделка кромок при этом варианте не делается. Перед началом сварки детали очищают от ржавчины и грязи, стыкуют. Здесь важно следить за правильным расположением стыков. Они должны быть перпендикулярны или находится под определенным углом.

При работе в заготовительных цехах, как правило, используют сварку полуавтоматом. На строительных площадках, предпочтение отдается газосварке.

После правильной стыковки, требуется выполнить прихватки для фиксации соединения. Прихваток на малом сечении достаточно 2, с ростом диаметра, количество хваток увеличивается.

При неповоротном стыке вначале производят сварку потолка, затем делают вертикальный шов и варят в нижнем положении. При таком виде работ необходимо привлечение квалифицированного специалиста.

Трубы разного диаметра могут соединяться через металлические переходники или вставляться одна в другую.

Если металлические трубы разного диаметра вставляют одна в другую, т о можно сделать надрезы в большей трубе, подогнуть края, и далее произвести сварку.

Фитинги принято использовать при резьбовых соединениях стальных заготовок. Сварка регистров, приварка бочонков к трубопроводу при переносе газового оборудования – это неполный перечень, где может понадобиться выполнить сварку трубопроводов разного сечения.

Источник: https://baget-bez-stusla.aystroika.info/novosti/soedinenie-trub-raznogo-diametra-svarkoy-iz-metalla

Врезка трубы в трубу под углом 45 градусов. Как сделать отвод 90 градусов из трубы

Самый простой вариант– найти справочник по изготовлению и монтажу трубопроводов. В нем есть чертежи для изготовления со справочными размерами. Для изготовления потребуется сделать выкройки из картона или плотного листа бумаги, обвести их по контуру на трубе, а затем с помощью болгарки или газа вырезать детали и сварить. Особое внимание следует уделять качеству швов, так как гораздо проще подварить и проверить изделие в еще не собранном состоянии, чем потом лазить по углам и искать течь.

Трубы диаметром до 100 мм гнуться на трубогибе методом нагрева, и как правило не нуждаются в изготовлении специальных фитингов. Обычно для изготовления угла в 90 градусов используется 3-4 сегмента. Если диаметр трубы будет 100-159 мм, достаточно 3 сегментов. При диаметре свыше 159 мм используются уже 4 сегмента. Изготовление фитингов 90 градусов на трубы диаметром более 180 мм возможно с применением 5 и более сегментов, чтобы завихрения потока были не такими большими.

Отвод трубы 90 градусов 100 мм можно сделать своими руками и без использования выкроек. Для этого достаточно отрезать на глазок два куска стальной трубы с углом примерно 30-35 градусов, а третью часть подгонять уже по месту. Если сила завихрений не играет важной роли можно обойтись и вообще двумя кусками трубы 100 мм по 45 градусов, сваренными между собой.

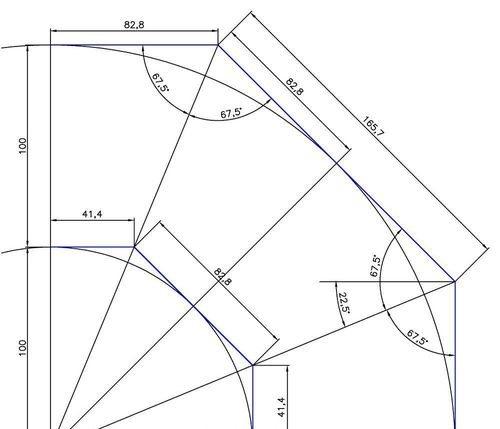

Фитинг из трех сегментов

На трубу 159 мм отвод 90 градусов своими руками сделать можно точно так же как и на 100 мм. Единственная сложность может возникнуть при вырезании раскроенных кусков, так как 159 мм труба идет с усиленными стенками и достаточно сложно режется болгаркой. Именно поэтому трубы диаметром 159 мм и 180 мм проще резать газовым резаком, что будет более быстро и безопасно.
