Какой размер дымохода лучше для буржуйки. Расчет дымохода для буржуйки
После того как буржуйка установлена и готова к эксплуатации, необходима установка дымохода, который сможет правильно функционировать, сохранять тепло в помещении и одновременно не позволять отходам горения попадать в воздух комнаты где установлена печка. Для этого нужно правильно рассчитать диаметра трубы, её длину и продумать как она будет выводить дым на свежий воздух.
Для того чтобы отопительная система имела наиболее высокий коэффициент полезного действия, необходимо чтобы труба для печки буржуйки обеспечивала достаточную тягу.
Мнение эксперта
Павел Круглов
Печник с 25-летним стажем
Наилучшим является соотношения диаметра трубы к камере сгорания в размере 2,7 миллиметра к 1 литру. Для примера возьмем буржуйку с камерой сгорания 50 литров: 2,7*50=135 мм. Именно такой диаметр дымохода будет оптимальным для эффективной работы буржуйки объемом 50 литров.
После того как определен диаметр трубы для дымохода, следует рассчитать длину всего трубопровода. В этих расчетах важно учитывать не только местоположение буржуйки, но и то на каком расстоянии от конька располагается дымоход на крыше.
Располагать выход трубы над крышей следует согласно определенным правилам:
- Дымоход находится от конька кровли на расстоянии до 1500 миллиметров, значит выход трубы должен располагаться на высоте 50 сантиметров над верхней частью конька;
- При расстоянии до козырька в 150-300 сантиметров, выход трубопровода можно расположить на одном уровне с ним;
- В случае если дымоход расположен около края крыши, то его выход должен быть ненамного ниже конька, либо на одном уровне с ним;
Второй вариант выхода трубы — это через стену, а не через крышу. В этом случае конец дымохода должен располагаться чуть ниже верхней части конька кровли.
Но основной длинной трубы станет общее расстояние от выхода трубы до самой буржуйки – расчеты в каждом индивидуальном случае получатся различные, всё зависит от того на каком этаже, в каком месте комнаты и на какой высоте, будет располагаться буржуйка.
Как правильно сделать дымоход для буржуйки в гараже. Виды и конструкции

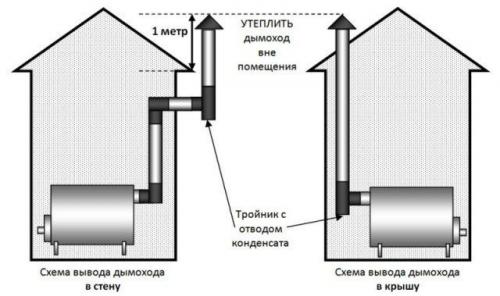

Принципиальный метод сооружения дымохода для буржуйки может быть осуществлена по одному из трех вариаций, которые отличаются по расположению газохода и точки вывода наружу.
Отвод будет выводиться через стену на положении 20-25 см от потолка. На сегодняшний день это самая наилучшая и действенная норма, потому что труба, которая проходит сквозь гараж будет выполнять роль батареи. Поэтому для создания и обслуживания нужной температуры в помещении понадобится тратить меньше твердого топлива.
В данной вариации дымопровод проходит через все помещение, и без отверстия в стене подымается к потолку и выходит в атмосферу сквозь кровлю. Такая установка труб дымохода эффективна для обогрева гаража, но для вывода дымовых газов понадобится сделать определенные мероприятия, дабы обезопасить от перегрева пожароопасные строй материалы, которые пересекаются с трубой. Такой способ реже применяют для прогрева гаражей, поскольку установка его очень трудоемкая по времени необходимых монтажных операций.
Третий метод является менее качественным по теплопередаче, но обладает намного большей устойчивостью к пожарам. В такой вариации дымоход сразу же выводят на улицу и вертикальной фиксацией. При этом, тепло для подогрева гаража будет исходить лишь от буржуйки. Труба, даже при наличии идеальной изоляции, станет быстро охлаждаться и забирать от печки лишнюю энергию, что приведет за собой увеличение потерь в среду, а для разогрева гаража и поддержании необходимой температуры окружающей среды понадобится огромное количество топлива.
Буржуйка с горизонтальным дымоходом. Горизонтальный участок дымохода
На тему «горизонтальный дымоход» большинство статей в интернете рассказывают про кирпичный или коаксиальный дымоходы.
Мы же расскажем о допустимой длине горизонтального участка дымохода из нержавеющей стали .
Длина такого участка дымохода влияет на тягу и периодичность обслуживания дымохода. На практике горизонтальный участок греется сильнее, чем вертикальный, поэтому горючие поверхности вблизи от трубы надо правильно защитить.
Идеальный дымоход – это вертикальный дымоход (без горизонтального участка).

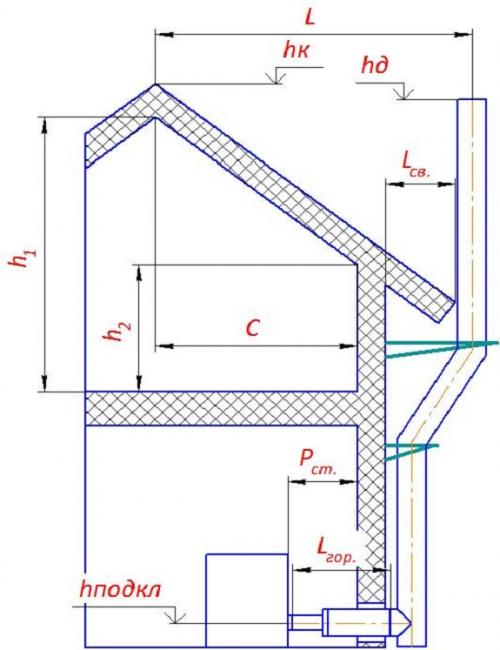

Если отопительный агрегат имеет задний (боковой) выход, или Вы не хотите вести дымоход внутри постройки, то правильным решением будет горизонтальный участок до 1 метра.
На улице устанавливается тройник 90 градусов с конденсатосборником. Высота вертикального участка дымохода должна быть не менее 5 метров.
Узнайте, как рассчитать высоту дымохода ?

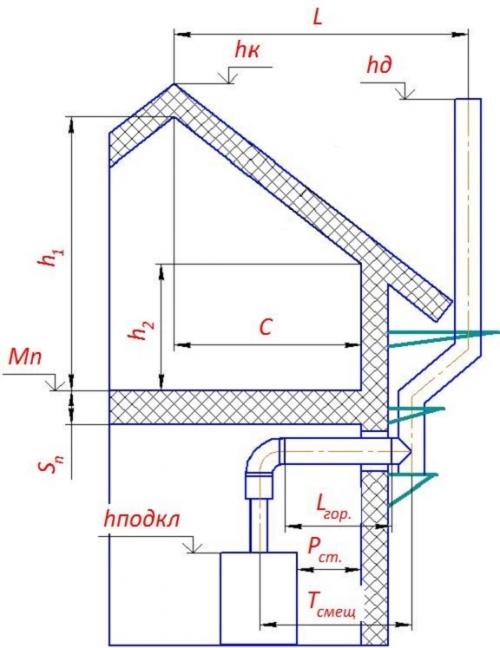

Также горизонтальный участок дымохода может появится, когда отопительный агрегат имеет верхний выход, но вести дымоход внутри постройки нет возможности.
Устанавливается вертикальный участок, не менее чем в полуметре от потолка монтируется сэндвич отвод, горизонтальный участок проводится через стену, на улице ставится тройник с конденсатосборником. Уже по улице идет вертикальный участок. При такой схеме важно правильно защитить потолок, чтобы обезопасить себя от возможного пожара.
А еще при таком исполнении дымохода проблемным участком будет отвод. На него будет приходится повышенная тепловая нагрузка.
Поскольку есть понимание, что чем меньше угол поворота дымоходной системы, тем проще выходить дыму, нам часто задают вопрос: проходить стену лучше под 45 или 90 градусов?
Ответ на этот вопрос по ссылке
Одна из причин горизонтального участка более 1 метра – это желание использовать трубу дымохода для отопления. Назначение дымохода – вывод продуктов сгорания. Если ваш отопительный прибор имеет режим длительного горения, при котором температура газов невысока, снимая тепло с дымохода, Вы ослабеваете тягу. К тому же дымоход начнет зарастать сажей быстрее.
Другая причина – это невозможность поставить отопительный агрегат близко к стене, через которую дымоход будет выходить на улицу.
В таких случаях увеличение горизонтального участка должно компенсироваться увеличением вертикального участка (высоты) дымохода.
Тяга при такой трассировке будет зависеть от различных обстоятельств (температуры на улице, температуры в помещении и прочих факторов). Необходимо учитывать, что из-за промерзания дымового ствола зимой могут возникнуть проблемы с растопкой агрегата, и может понадобиться прогревание дымохода для обеспечения стабильной тяги.
Выбирая дымоход с участком через стену, предусмотрите возможность для чистки горизонтальной трубы. Самый простой способ – вместо тройника ставить четверник (крестовину). Но в этом случае, в боковой врезке, предназначенной для доступа к горизонтальному дымоходу, могут образовываться воздушные завихрения, которые также могут снижать тягу и усиливать образование сажи.
Такой элемент позволит прочистить трубу с улицы и по вертикали, и по горизонтали. Другой вариант чистки горизонта – отсоединить и отодвинуть отопительный агрегат от дымохода. После чистки подключить обратно, используя высокотемпературный герметик.
Вывод: лучшая трассировка дымохода – вертикальная с меньшим количеством поворотов. Если дымоход проходит через стену на улицу, то длина горизонтального участка должна быть менее одного метра.
Дымоход для буржуйки через стену. Виды труб для дымохода
Для изготовления трубопровода для отведения дыма используют различные материалы.
Изначально, в зависимости от материала изготовления, существует 2 варианта:
Самый дешевый способ – самостоятельно изготовить трубы. Здесь несомненное преимущество заключается в том, что труба будет нужного диаметра, что особенно важно для самодельных печек-буржуек.
Для дымохода буржуйки можно самостоятельно изготовить не только обычные трубы, но и двойные – сэндвич-трубы. Для этого понадобится 2 трубы разного диаметра и жаропрочный утеплительВторое преимущество самодельных труб – стоимость. Для их изготовления можно использовать подручный материал, или приобрести металлические листы толщиной от 0,6 мм. А лучше в 1 мм.
Причем можно сделать и утепленную трубу для дымохода, изготовив для этого из листов 2 трубы различного диаметра. Или же взять готовые металлические разного диаметра. Помимо самостоятельного изготовления труб для дымохода, можно остановиться на более простом и быстром варианте – купить готовые трубы из нужного материала.
Элементарный вариант сборки дымохода для буржуйки предполагает использование готовых стальных труб и углового элемента. Из них собирают дымовой канал и приваривают к самодельной печке:
Среди материалов наиболее распространены следующие:
- Кирпич. Это самый дешевый материал. Из него выкладывают дымоход на месте, но это потребует сноровки;
- Сталь. Нержавеющая, оцинкованная, легированная (углеродистая) труба может использоваться в качестве дымоотвода;
- Керамика. Керамические изделия отличаются высокой стоимостью, что исключает монтаж керамического дымохода в гараже или подсобке;
- Асбестоцемент. Асбестоцементные изделия доступны по цене, но не пригодны в качестве материала для сооружения дымохода. Хотя часто их можно увидеть в этой роли;
- Вермикулит. Эти трубы выполнены из нержавейки с 5-сантиметровым слоем вермикулита, нанесенного на внутреннюю поверхность трубы.
Помимо таких вариантов рынок предлагает много других изделий. Так, можно встретить трубы из жаропрочного стекла, из которых вполне можно соорудить экзотический дымоход. Но это делают крайне редко – нужна сноровка для установки и соединения отдельных элементов конструкции между собой.
Кирпичный дымоход для буржуйки. Расчёт основных параметров дымохода
До выполнения работ по изготовлению дымохода важно точно определить диаметр выходной трубы для печи-буржуйки. От правильности выполнения расчётов зависит коэффициент полезного действия отопительного устройства, а также расход топлива.
Методика выполнения расчёта довольно проста. Следует перемножить величину объёма топочного пространства на коэффициент, равный 2,6–2,7. Полученное значение соответствует внутреннему диаметру дымохода.
Например, для буржуйки с объёмом топки, составляющим 50 литров, потребуется для вывода дыма труба с внутренним диаметром 135 мм. Объём топки можно вычислить путём выполнения замеров её размеров или узнать из технического паспорта, в котором это значение указывается производителем продукции.
Если дымоход печи-буржуйки предназначен не только для отвода продуктов горения, но и для повышения температуры в помещении, при выполнении расчётов целесообразно предусмотреть установку нескольких колен. Каждый участок должен располагаться под наклоном и иметь длину не более одного метра.
На расчётном этапе целесообразно разработать эскиз дымохода.

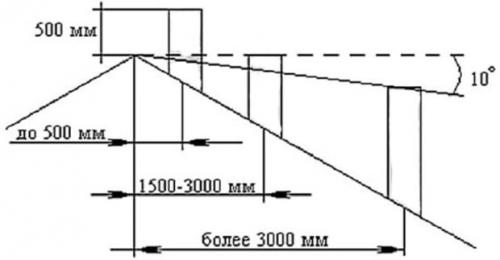

Если дымоход выводится через крышу, важно предусмотреть возвышение верхней части дымовой магистрали над её уровнем крыши на 0,5–1 м.
Если дымоход выводится на расстоянии до 50 см от конька, его делают выше кровли на 50 см, в противном случае он может располагаться на уровне конька или даже ниже
Выполняя расчёт конфигурации дымохода, учтите, что расстояние от печи до первого поворота трубы должно превышать 1 метр. Это позволит дыму беспрепятственно покидать топку, а не скапливаться внутри помещения.
