Врезка трубы в трубу: как правильно разметить и вырезать зону стыковки без спец. инструмента

Нередко приходиться соединять две круглые трубы одного и того же диаметра под 90 градусов. Выполнение такого соединения «на глазок» не гарантирует качественности и прочности стыковки. Но при использовании довольно простой разметки с этим делом справится любой человек.

Понадобится

• два круглые трубы одинакового диаметра;
• маркер, мерная рулетка и циркуль;
• керн и молоток;
• тиски слесарные;
• болгарка;
• ручной напильник;
• кусок картона;
• ножницы и др.

Процесс разметки и выреза зоны поперечной стыковки двух одинаковых круглых труб

На образующей одной трубы керним центр места стыковки с другой трубой. Будем работать с трубами наружным диаметром 60 мм. Ровным счетом ничего не изменится, если они будут другого размера.

Разводим ножки циркуля на половину диаметра трубы, т. е. на 30 мм, что является также ее радиусом. Ставим ножку циркуля в ранее намеченную точку на поверхности трубы и наносим на нее окружность.

Через намеченную точку (центр окружности) проводим воображаемое сечение, перпендикулярное оси трубы. От точек его пересечения с проведенной циркулем окружности откладываем в стороны по 5 мм.

Проводим линии, проходящие через намеченные точки, и плавно спрягающиеся с линией окружности.

Материал внутри внешней замкнутой линии, нанесенной на поверхность трубы, вырезаем с помощью болгарки. Удаляем заусенцы и слаживаем оставшиеся неровности ручным напильником.

Вокруг отрезка второй трубы, установленного вертикально на лист плотной бумаги или картона, проводим маркером окружность и вырезаем ножницами круг, ограниченный ею.

Складываем вырезанный картонный круг пополам по диаметру, отмечаем линию сгиба, вновь распрямляем его и ровно укладываем на торец трубы отметкой линии сгиба наружу.

Точки пересечения линии сгиба (диаметра) круга с цилиндрической поверхностью трубы отмечаем маркером.

Делим линию сгиба картонного круга на три равные части по 20 мм и сгибаем одну из внешних частей круга по линии (хорде), перпендикулярной диаметру, и проходящей через отметку крайней точки 20 мм.

Отрезаем ножницами полученный сегмент по хорде, прикладываем его к внешней поверхности трубы так, чтобы хорда была на уровне торца трубы, а ее центр совпадал с ранее нанесенной на трубу отметкой.

Удерживая картонный сегмент в таком положении, обводим маркером дугу сегмента по поверхности трубы. Повторяем эту процедуру и со второй точкой на трубе с противоположной стороны.

Удаляем с двух сторон металл трубы, ограниченный нанесенными линиями, и сглаживая острые кромки и углы.

Стыкуем трубы в единственно возможном положении и завариваем линии контакта.

Врезка трубы в трубу под углом 90 градусов гост. Как сварить две трубы под углом 90 градусов?

Как сварить две трубы одинакового диаметра под углом 90 градусов при условии, что конструкция не для воды, а качели? Я пробовал на обрезках - получается, только если одну трубу расплющить молотком. Другой вариант - вырезать в торце трубы круглую выемку, но как это сделать болгаркой? (особенно если соединений много). Спрашиваю потому, что на уже готовых сваренных конструкциях видел, что возможно и не вырезать и не плющить. Совершенно непонятно как там сделан такой широкий сварной шов.

Порекомендую для таких целей тиски для сварки труб различных моделей (в том числе и для сварки врезок в трубу) Смотрите здесь:

2Maxkrash 1/2" и 3/4" трубы можно без подгонки заварить. Канительно, малость - электро, газом проще. Можно проварить, где плотно сходится, и пруток диаметра 6мм - хомутиком (8мм и толще, не согнешь аккуратно).
2чукча Накладки, неудобно будет, лучше треугольные косынки - встык.

Maxkrash написал :
Другой вариант - вырезать в торце трубы круглую выемку, но как это сделать болгаркой?

По моему, болгаркой легче делать так:
В трубе к которой приваривается торец другой, делаем два надреза (между ними 90 градусов) вырезая клин.
В торце другой трубы так же срезаем лишние участки под тем же углом.

Как соединить две трубы под 90 градусов без сварки. Можно и без сварки: 5 легких способов соединить профильную трубу

Если под рукой нет инвертора или вам просто нужно сделать из профильной трубы разборную конструкцию, рекомендуется использовать элементы с болтовым крепежом. С помощью таких крепежей можно собирать не только мобильные, но и стационарные конструкции. А для работы понадобится только набор слесарных инструментов с гаечными ключами!

5 легких способов соединить профильную трубу

Как соединить профильную трубу без сварки?

Есть несколько методов соединения, которые в зависимости от способа выполнения делятся на:

• жесткие (использование фланцев, «крабов», фитингов и муфт);
• плавающие (сюда относятся такие элементы, как клипсы и стяжки).

Рассмотрим каждый из способов более детально.

Есть разные способы соединения профильной трубы

Цены на профильные трубы

профильные трубы

Способ №1. Краб-элементы

Универсальные крепежные элементы, предназначенные для соединения профильной трубы прямоугольного/квадратного сечения. Каждый «краб» состоит из нескольких частей, которые при монтаже стягиваются болтами. Части «краба» выполняются из 1,5-миллиметрового металла, имеющего стойкое полимерное либо цинковое покрытие.

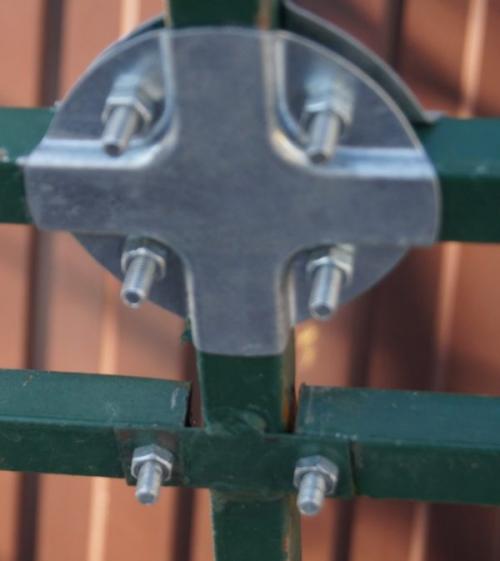

Краб-крепление для профильной трубы

Существуют такие виды краб-элементов:

• объемные (предназначены для соединения трех труб по углам или четырех внутри);
• Т-образные (предназначены для соединения трех труб);
• Х-образные (предназначены для фиксации четырех труб);
• Г-образные (предназначены для соединения двух профилей).

Разновидности креплений профильных труб краб-системой

Домашние мастера используют краб-системы, чтобы без сварки собирать:

• теплицы , парники ;
• стеллажи, скамейки;
• летний душ;
• клетки для питомцев, вольеры;
• беседки , навесы;
• опоры для вьющихся растений, легкие ограждения.

Такие крепежи используются в теплицах и парниках

На заметку! Еще краб-системы используют для временного соединения деталей при ремонте сварных конструкций. В целом, это достаточно надежный способ соединения, едва ли уступающий сварке по прочности.

Минусы

• нельзя соединять трубы больше 40х40 мм;
• места соединений нужно защищать от коррозии, т. к. в них скапливается влага;
• трубы можно соединять лишь под углом 90 градусов;
• если возникнет большая нагрузка на разрыв, может произойти вытаскивание труб из краб-элементов;
• гайки нужно регулярно подтягивать.

Цены на краб-системы для профильных труб

краб системы для профильных труб

Способ №2. Хомуты

Для соединения труб с ограждениями используются хомуты с болтами, состоящие из 2-х половин. Одна часть устанавливается на потолок/стену. Вставляется труба, ее положение фиксируется второй половиной за счет стягивание болтов. Данный способ соединения называется клипсой.

Хомут для соединения квадратных труб

Если правильно подобрать размеры, элементы собираются без провисов. С помощью регулируемых хомутов можно соединять трубы с любым сечением. Но важно помнить, что стальные профили нужно соединять хомутами из стали, а полимерные – элементами из пластика.

Способ №3. Фитинги

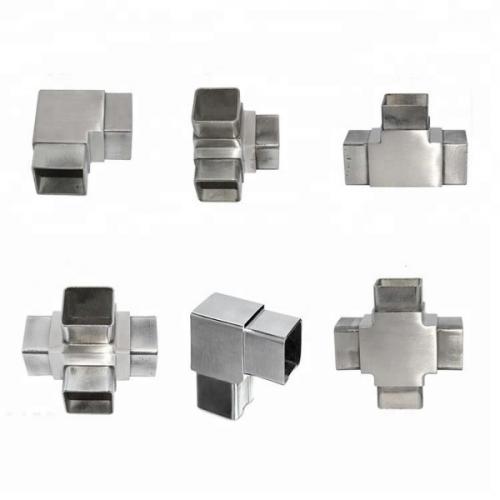

Если профильные трубы необходимо соединить с загибами и ответвлениями, на торцы ставятся специальные крепежи – фитинги. Есть фитинги для наружного и внутреннего применения, а по своему назначению они делятся на:

• крестовины, тройники (чтобы создавать ответвления разного или одинакового сечения);
• муфты (чтобы стыковать прямолинейные участки);
• угольники (чтобы создавать колени и повороты для изменения направления трубы).

Труба устанавливается внутрь фитинга

Фитинг устанавливается внутрь трубы

Алгоритм сборки выглядит следующим образом:

• вначале на торцы нужно надеть обжимные гайки;
• затем нужно установить кольца – зажимные/прижимные/уплотнительные;
• после этого надевается фитинг;
• в конце нужно затянуть гайки на торцах, чтобы скрепить детали.

Фитинг для соединения труб круглого сечения

Цены на соединитель для профильных труб

соединитель для профильных труб

Способ №4. Фланцы

Такой крепеж состоит из пары прямоугольных или круглых металлических пластин с отверстиями под болты и трубы. Алгоритм сборки выглядит так:

• торцы труб нужно срезать перпендикулярно относительно оси;
• следует удалить заусенцы, после чего надеть фланцы;
• между ними устанавливается резиновая прокладка, при этом нужно следить, чтобы ее наружный край равномерно выходил на 8-10 мм;
• в конце фланцы нужно скрепить болтами с гайками.

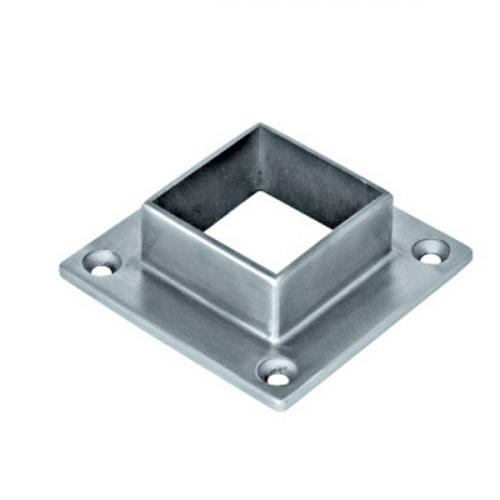

Фланец для квадратной трубы

Чтобы соединение получилось долговечным и надежным, при сборке нужно следовать нескольким несложным правилам.

1. Прокладка должна быть одна, не больше, иначе снизится герметичность.
2. Каждые один-два года состояние прокладки следует проверять.

Сварка труб под углом 90 градусов. Варианты разметки труб перед сваркой для начинающих

Процесс сварки труб под углом для начинающих сварщиков представляет определенную сложность. В первую очередь необходимо разметить трубу, после этого ровно отрезать ее при помощи болгарки и вварить в другую. Какие при этом существуют тонкости? Как правильно и быстро сделать отрезку трубы под углом?

Особенно легко произвести сварку труб под углом в 90° или 45°, а для ее разметки использовать обычный бумажный листок. Необходимо квадратный лист бумаги сложить по диагонали. Таким образом, получается простейший шаблон для нанесения угловой разметочной линии.

Можно для таких целей воспользоваться и какой-нибудь емкостью с водой, но такой метод подойдет для разметки труб небольшого диаметра. Наклонив емкость на необходимый угол, следует опустить вертикально в воду трубу, после этого надо вынуть ее и обвести полученную меточную линию.

Помимо предыдущего варианта, имеется еще один простой способ разметки труб под сварку, при использовании которого применяют небольшой металлический уголок. Его слегка прихватывают электродом в том месте, где планируется произвести сварку труб под углом, и после этого по нему ввариваемая труба обводится мелом.

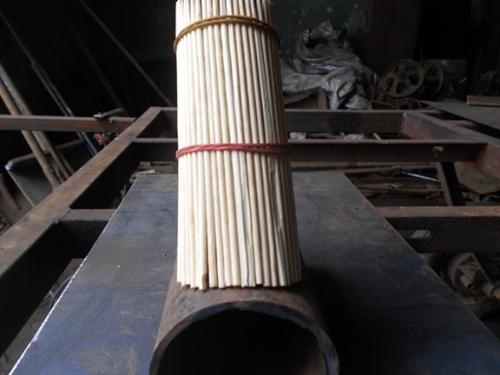

Следующий метод для быстрой разметки труб и последующей их сварки под углом – с помощью приспособления в виде длинных шпажек с резинками. Для такого вида разметки нужно подставить ввариваемую трубу к другой, надев на нее две резинки, а затем плотно вставить шпажки. Достижение необходимого угла производится вытягиванием шпажек, потом производится обрезка трубы.

По завершении разметки надо взять карандаш или остро заточенный мел и нанести черту на поверхности трубы по краям шпажек. После этого, при обрезке трубы по разметочной линии, получается правильный угол для сварки.

Есть и другие высокотехнологичные способы для нанесения разметки труб под углом при сварке, к примеру, с использованием компьютерных программ. Однако такие технологии редко применяются, в основном обходятся простыми методами.
