Инструкция, которая поможет вам достаточно легко согнуть ПВХ трубу, включает в себя несколько пунктов, выполняя которые, вы без посторонней помощи в домашних условиях и пластиковому трубопроводу придадите нужную форму. Итак, для работы с ПВХ трубой вам нужно выполнить следующие действия:

Сгиб пластиковой трубы

1. Приобретите древесноволокнистую плиту, из которой в дальнейшем вам необходимо будет соорудить специальную оправу. Эта оправа вам нужна для того, чтобы придать пластиковой конструкции определенную форму.
2. После придания плите желаемой формы, ее нужно как следует отшлифовать. Лучше использовать для этого мелкую наждачную бумагу.
3. Следующий этап включает в себя формирование из силикона подходящей по форме и размеру оболочки для вашей пластиковой заготовки. Эта оболочка служит креплением ПВХ конструкции в приготовленную заранее оправу. Помимо этого, она способна выполнять защитную функцию от царапин, сколов и других механических повреждений, коим подвержена поверхность пластиковой трубы.
4. Теперь следует поместить сам предмет в приготовленную защитную оболочку.
5. Следующий этап включает в себя нагрев места изгиба. Пластмасса, подверженная воздействию высокой температуры, начинает смягчаться и осаживаться на установленную оправу. Такие действия в итоге приведут к образованию желаемой формы пластиковой заготовки.
6. После придания формы, ей необходимо дать время остыть. Для этого достаточно десяти-пятнадцати минут. Только после этого можно смело извлекать из оправы вашу видоизмененную ПВХ трубу, после чего строй-конструкцию нужно снова оставить для полного ее охлаждения.

Как согнуть трубу горелкой. Как согнуть медную трубу в домашних условиях

Существует несколько методик, позволяющих повысить прочностные характеристики цветного металла. Одну из них всегда можно использовать, когда решается вопрос, как согнуть медные трубки в домашних условиях без использования сложного специального инструмента.

Температурный метод

Нагрев позволяет максимально просто согнуть медную трубу. Этот процесс выполняется при использовании газовой горелки . В бытовых условиях также нередко применяют паяльную лампу. Однако прогретый металл может легко деформироваться, и на его поверхности появится волнистый участок с менее прочной структурой. Причиной этому служит высокое тепловое расширение материала, когда происходят существенные температурные колебания.

Применение горелки.

Опасность деформации при нагреве возрастает с увеличением размеров труб. Поэтому этот способ наиболее эффективен при гибки медного проката с тонкими стенками. Именно такой материал чаще всего применяется в жилых объектах.

С помощью песка

Песок также помогает качественно загнуть трубопрокат из меди. В работе применяется речной просеянный сухой сыпучий материал. Он позволяет сохранить форму изделия, когда выполняется его изгиб. Если даже в процессе будет приложено большое физическое усилие, труба не сломается.

Операция проводится следующим образом:

• один конец проката затыкается заглушкой из дерева при помощи киянки;
• внутренняя полость изделия полностью заполняется сыпучим материалом, который утрамбовывается путем постукивания конца трубы с заглушкой об любую твердую поверхность;
• второй торец изделия закрывается такой же деревянной заглушкой;
• требуемое место нагревается при равномерном вращении трубопроката.

В конце изделие прижимается к опоре и сгибается в нужную сторону. После этого заготовка должна остыть естественным образом. Можно также использовать холодную воду.

Этот вариант отличается возможностью проведения рихтования детали, если получился неровный загиб. В процессе необходимо использовать молоточек, с помощью которого нужно простучать то место, где возник дефект. В завершении процедуры после остывания заготовки с ее торцов удаляются деревянные заглушки, и высыпается сыпучий материал. Перед использованием изогнутого элемента его необходимо тщательно промыть чистой водой.

Метод спирали

При монтаже проекта отопительной системы или холодильной установки, в отдельных случаях, трубопрокату требуется придать форму спирали. Для этого подбирается цилиндрический шаблон требуемого диаметра. Потом трубный прокат наполняется песком, а его торцы закрываются заглушками. Затем один конец детали фиксируется, а остальная часть изделия нагревается до нужной температуры. В конце выполняется изгиб заготовки вокруг шаблона с контролем требуемого расстояния между витками создаваемой спирали.

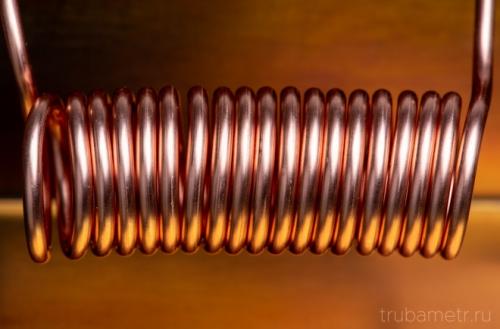

Медная спираль.

Медный трубный прокат деформируется в соответствии с ГОСТ 617-90. Нормативный документ регламентирует минимальный радиус изгиба медной трубы. Если наружный диаметр изделия составляет меньше 10 мм, тогда угол деформации не должен превышать 20°. Когда радиус сечения детали больше 6 мм — нормативный угол изгиба составляет до 24°.

Как согнуть трубу глушителя?

Если вы решили провести ремонт выхлопной системы своего автомобиля самостоятельно, поменять глушитель на авто, или же установить универсальные компоненты, то можете столкнуться с необходимостью согнуть трубу глушителя. Каким образом это можно осуществить? Есть несколько вариантов, которые зависят еще и от величины угла,  на которой следует согнуть трубу.

Варианты, как согнуть трубу для глушителя

Самому заменить глушитель с необходимостью сгиба трубы системы выхлопа можно разными способами. При этом следует учесть, что угол такого изгиба может быть различным.

Вот наиболее распространенные варианты изгиба трубы для глушителя :

• при помощи механической деформации трубы на нужный угол;
• при помощи нагрева трубы газовой сваркой и последующим изгибом;
• при помощи специального оборудования.

И так, рассмотрим достоинства и недостатки методов.

Обычная механическая деформация производится при помощи фиксации трубы до места изгиба, а затем производиться ее изгиб. Это самый плохой способ, так как велик шанс сделать разрыв и порчу трубы. При таком варианте на внутреннем радиусе изгиба обязательно образуется «гармошка», что уменьшит рабочий ресурс трубы. Такой способ может быть оправдан в том случае, когда нужно согнуть трубу глушителя на небольшой градус.

При помощи нагрева газовой сваркой и гнутся трубы, если они изготовлены из обычной черной стали. Но тут толщина труб в системе выхлопа достаточно малая, поэтому эту процедуру нужно проводить аккуратно. Если вы имеете дело с нержавейкой или сталью с защитным покрытием, то такой способ не подойдет.

Чтобы согнуть трубу на 30, 45, 60 или 90 градусов, лучшим вариантом будет использование специального оборудования. Есть гидравлические станки, которые позволяют аккуратно и с большой точностью согнуть трубу. При этом сам угол будет плавным, что очень важно для выхлопной системы, так как не должно быть лишних препятствий течения отработанных газов при работающем двигателе. Кроме гидравлических станков есть их механические аналоги, которые также требуют специальной оснастки.

Альтернативы сгибу труб глушителя

Для тех, кто решил сделать ремонт глушителя своими руками, можно также воспользоваться альтернативами простому изгибу труб.

Вот самые простые решения:

• покупка штатных соединительных компонентов, разработанных специально под вашу марку, модель, тип и мощность двигателя вашего автомобиля. В этом случае самостоятельная доработка не требуется, достаточно провести монтаж таких труб;
• использование соединительных переходников, которые уже имеют нужный вам угол, выставленный с большой точностью. В этом случае вам потребуется приварить прямые участки к этим переходникам.

Как видите согнуть трубу системы глушителя можно различными способами. Если вы делаете капитальный ремонт выхлопной системы своего автомобиля, то вам правильней было бы обратиться к профессионалам, у которых есть все необходимое оборудование для проведения ремонта должным образом.

Как согнуть трубу по радиусу. Необходимость учета профиля

К категории профильного трубопроката причисляются изделия, имеющие различную форму поперечного сечения – круглую, квадратную, овальную или плоскоовальную. Несмотря на такое разнообразие, для возведения теплицы или навеса преимущественно используют прямоугольные или квадратные трубы . Это связано с тем, что на их плоских стенках намного легче смонтировать внешнее покрытие.

Ассортимент современных профильных труб отличается большим разнообразием. Их геометрические параметры, основными из которых являются площадь поперечного сечения и толщина стенки, определяют пластические возможности изделия. Последние характеризует такой показатель, как минимально допустимый радиус закругления. Именно данный параметр позволяет определить, на какой минимальный радиус можно согнуть профтрубу, чтобы она не подверглась повреждению.

Избегайте типичных ошибок, приводящих к порче заготовок

Чтобы определить такой параметр трубы с квадратным или прямоугольным профилем, как минимальный радиус сгибания, достаточно знать высоту ее профиля. Если вы собираетесь согнуть профильную трубу с поперечным сечением в виде прямоугольника или квадрата, следует придерживаться следующих рекомендаций.

• Трубы, высота профиля которых не превышает 20 мм, можно гнуть на участках, длина которых превышает величину, равную 2,5хh (h – высота профиля).
• Изделия, высота профиля которых превышает 20 мм, можно успешно сгибать на участках, длина которых соответствует 3,5хh и более.

Минимальные радиусы изгиба стальных труб

Такие рекомендации пригодятся тем, кто своими руками собирается согнуть профильные трубы для того, чтобы изготовить из них стеллажи, навесы и различные рамные конструкции. При этом, однако, следует иметь в виду, что на возможность качественного сгибания труб оказывает влияние и толщина их стенки. Изделия, толщина стенки которых меньше 2 мм, лучше вообще не гнуть, а при необходимости создания конструкций из них использовать сварные соединения.

В домашних условиях согнуть профтрубы, которые изготовлены из углеродистых или низколегированных сталей, можно только с учетом определенных нюансов. Такие трубы после гибки могут отпружинивать и возвращаться в исходное состояние, поэтому готовые конструкции необходимо повторно подгонять по шаблону. Величину отпружинивания характеризует такой параметр профильных труб, как пластический момент сопротивления – Wp. Данный параметр указывается в сопроводительной документации (чем он ниже, тем меньше будут отпружинивать профтрубы в процессе их гибки).

Как согнуть тонкую металлическую трубку. Гибка труб из металлопластика и конструкционных полимеров

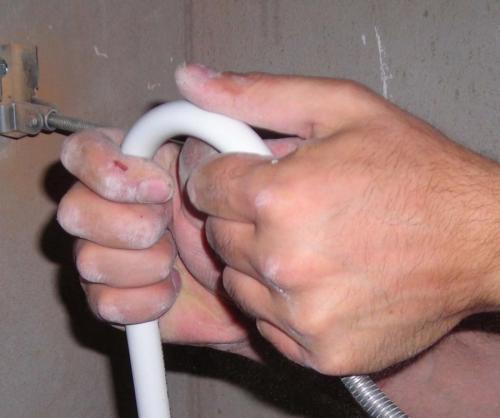

Гибка труб из металлопластика

В данном случае используются только холодные методы гибки. Ведь полимерные трубы и арматура из металлопластика плавится при температуре выше 175 градусов Цельсия. А естественная пластичность присуща всем полимерам.

Причем для гибки полимерных труб нужно меньшее деформирующее усилие. Например, трубы малого диаметра можно согнуть руками, а калибр или лекало, определяющие радиус изгиба, используются лишь как инструмент контроля результатов процесса.

И даже гибка металлопластиковых колонн большого диаметра осуществляется, по сути, в ручном режиме. Только в этом случае во внутреннюю часть трубопровода нужно засыпать прогретый до 100-120 градусов Цельсия песок, который изменит пластичность тела арматуры. Ведь полимеры начинают «размягчаться» уже при 40-60 градусах Цельсия, а стойкий к высоким температурам металлопластик – при 120-140 градусах.

То есть, с гибкой полимерных и композитных труб нет никаких проблем. Любую арматуру из конструкционных полимеров можно согнуть руками.

Одним из направлений деятельности «ТПК Контакт» является гибка труб. Мы оказываем эту услугу в Москве и МО.

Гибка труб в условиях производства выполняется на ручных, полуавтоматических и автоматических трубогибочных станках. Выбор технологии зависит от материала, диаметра и толщины стенок заготовки, а также требуемой точности и объемов работ.

Мы выполняем гибку труб из обычной, нержавеющей, конструкционной, жаропрочной и оцинкованной стали, а также цветных металлов и их сплавов. Для работы используем современные модели трубогибочных станков и профессиональных инструментов, строго следим за качеством выполнения работ. Наши специалисты четко соблюдают как требования технического задания, так и рекомендации соответствующих нормативно-технических документов. Мы полностью уверены в высоком уровне всех выполняемых технологических операций, поэтому предоставляем гарантию.

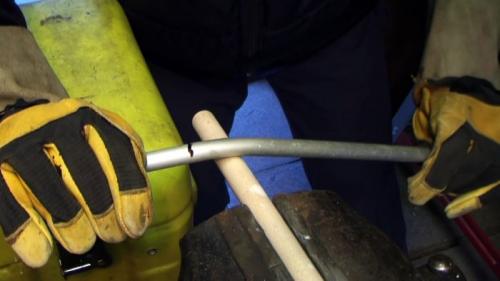

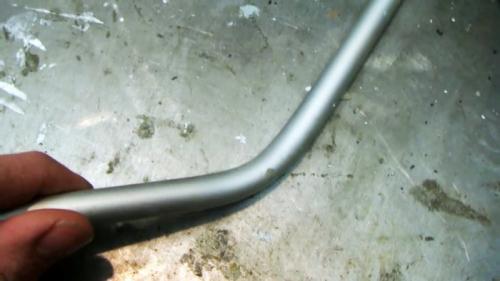

Как согнуть трубу подручными средствами. Технология гибки труб

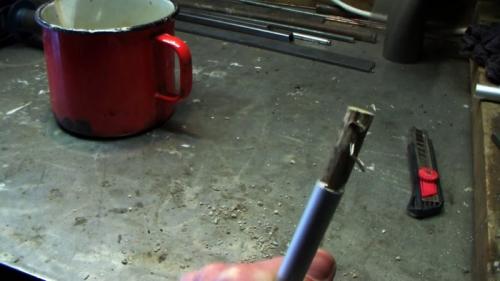

Из любых сухих деревянных заготовок нужно сделать 2 заглушки для трубы.

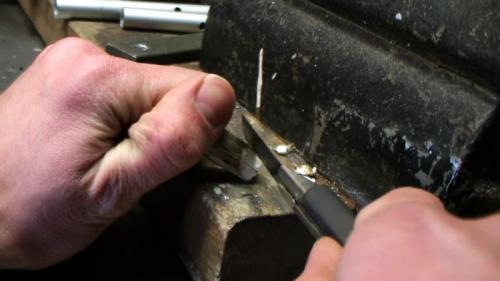

Они делаются длинными и под конус, чтобы снаружи трубы осталось достаточно древесины для последующего извлечения заглушек.

Одна заглушка плотно впрессовывается в трубу.

Затем через второй свободный конец засыпается сухой песок.

Если его нет, то можно использоваться бентонитовую глину, продаваемую в обычных супермаркетах как наполнитель для кошачьего туалета. Песком нужно плотно запрессовать всю полость трубы. В идеале его утрамбовывать штоком подходящей длины и диаметра.После этого забивается вторая заглушка. Для нее оставляется немного пустого пространства в трубе без песка, поскольку тот не даст ей войти. Ее нужно загнать как можно глубже, чтобы она еще больше сдавила наполнитель. Затем на трубе делается отметка, по которой должен пройти сгиб.

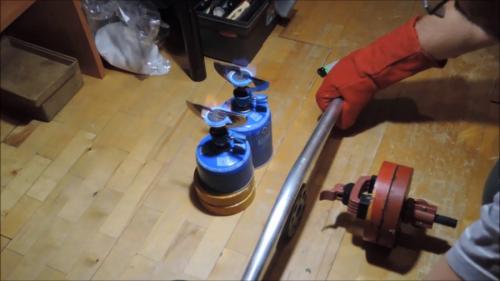

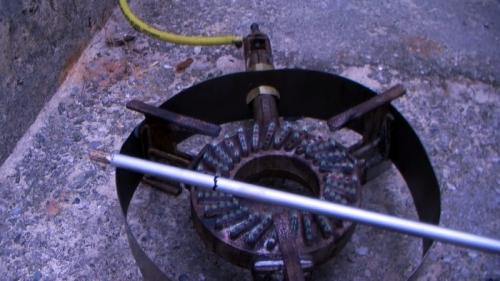

После этого нужно прогреть участок трубы возле метки. Можно использовать обычную газовую плиту. За счет широкого факела она сможет захватить и эффективно прогреть достаточную площадь трубы, в отличие от ручной горелки. Брать трубу следует в перчатках даже за края удаленные от точки соприкосновения с пламенем. За счет находящегося внутри песка нагрев заготовки до обжигающей кожу температуры происходит по всей длине.

Разогретая труба приставляется к опоре для сгиба. Это может быть ствол дерева, вкопанный столб или просто зажатый в тисках кругляк необходимого диаметра. Благодаря прогреву она сравнительно легко выгибается. При этом запрессованный внутрь песок не даст ее стенкам сложиться внутрь. Сгиб произойдет за счет достаточного растяжения металла по внешнему радиусу, а не деформации внутреннего. Возможно, с первого раза сделать все правильно не получится. Если залом все же образовался, то это говорит о плохом распределении песка.

Данным способом можно пользоваться не только для работы с трубами из алюминия, но и из других металлов. Если требуется согнуть стальную трубку, то ее нужно греть докрасна, в противном случае стенки могут не только сложиться изнутри, но и порваться. К тому же раскаленная сталь гнется легко как пластилин.

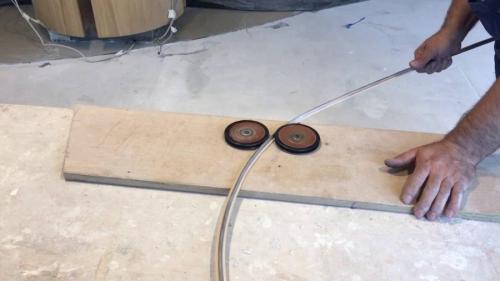

Как согнуть тонкостенную трубу в домашних условиях. Как согнуть трубу в домашних условиях? Обзор самых эффективных методов (80 фото)

Каждый второй мужчина на земле хоть раз в жизни задумывался, как согнуть трубу самостоятельно. Процесс можно осуществить с помощью специального устройства – трубогиба. Если же такового не имеется, то существует ряд способов, как согнуть трубу в домашних условиях без посторонней помощи. Вам понадобятся средства индивидуальной защиты, освещение, горелка (строительный фен), песок, тиски.

Разновидности труб

Перед тем, как начать процесс необходимо определится с материалом, из которого изготовлен длинный пустотелый предмет. Для каждого вида труб существует определенный способ сгиба.

Пластиковые трубы

В настоящее время рынок завален товаром из пластика, трубы не исключение. Но стоит обратить внимание, износостойкость таких металлических труб гораздо меньше.

Для эксплуатации горячих жидкостей они вряд ли подойдут, да и в открытом пространстве под действием солнечных лучей прослужат не долго.  Однако их активно используют для канализации и холодного водоснабжения.

Металлопластиковые трубы

Такие трубы гораздо эффективнее справляются с перепадами температур, отлично подходят для горячего водоснабжения, отопления и не подвергаются морозам. В состав труб входят два материала, они в соединении обеспечивают изделиям прочность и долговечность.

Метод изготовления представляет прослойку пластика и тонких листов металла. Несмотря на возможность выдерживать высокие температуры трубы хрупкие и при сильном физическом воздействии повреждаются.

Следует обратить внимание, что по составу пластиковые трубы делятся на два основных типа: полиэтиленовые и поливинилхлоридные.

Первые в составе имеют различные виды полиэтилена, выдерживают давление и высокие температуры.

Вторые – изготовлены из поливинилхлорида, благодаря этому прочны и устойчивы к смене температур, но не используются для воды, поскольку хлорид имеет свойство вымываться из труб и попадать в вещество, следовательно, и в организм человека.

Металлические трубы

Эти трубы широко используются при прокладке трубопроводов, нефтепроводов и газопроводов. На сегодняшний день для объемных трубопроводных сетей не существует более прочного и долговечного материала.

Алюминиевые трубы

Несмотря на то, что этот материал очень гибок и легко поддается деформациям, использовать его можно только в промышленностях или для изготовления сооружений.

Алюминий способен выделять вредные вещества в среду, поэтому для трубопроводов не подходит категорически.

Способы изгиба труб

Для начала необходимо определиться с тем, как будет происходить процесс, и что необходимо иметь под рукой.

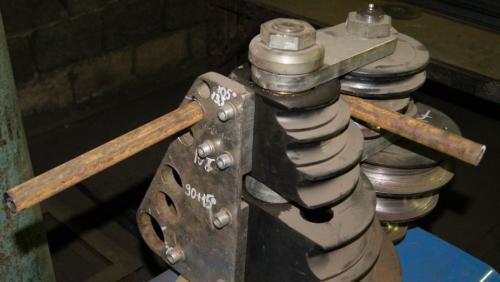

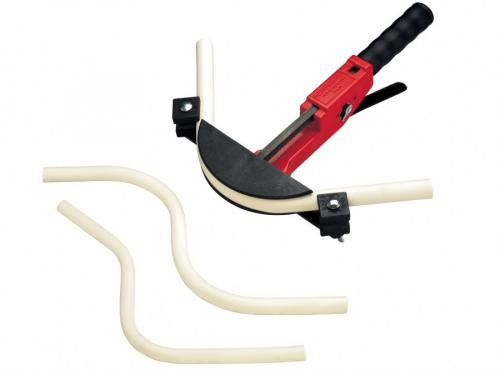

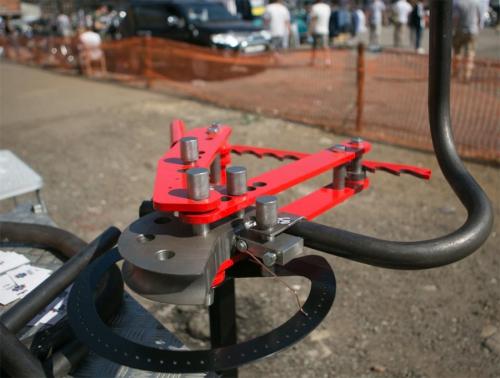

Если у вас имеется станок Вольнова или трубогиб, то процесс изгиба не доставит особенного труда. С его помощью можно осуществить сгиб в виде скобы, отвода, калача и утки. Подвергаются трубы разного диаметра от 15 до 25 мм.

Процесс заключается в следующем:

• Помещаем трубу в хомут станка длинным концом
• Место, где будет происходить изгиб, следует смазать машинным или другим маслом
• Приложив усилия, загнуть короткий конец трубы.

В интернете можно посмотреть процесс более подробно на фото, и понять, как согнуть трубу с помощью данного станка.

В случае, если под рукой нет такого прибора, предстоит немного приложить усилий и подойти к процессу серьёзно.

Визуально, кажется, при сгибе металлической трубы все происходит хорошо и труба не деформируется. Но на самом деле, во внутренней стороне сгиба образуются складки, тем самым уменьшая радиус трубы, а на внешней стороне материал сильно подвергается растяжке, за счет чего существует вероятность появления микротрещин.

Как согнуть трубу большого диаметра. Нюансы гибки труб из цветных металлов

Одно из отличительных свойств цветных металлов – большая пластичность. Однако для выполнения гибки ее может быть недостаточно. Прилагаемые усилия сжатий и растяжений часто бывают причиной смятий и даже разрывов заготовки. Чтобы этого избежать, важно четко следовать технологической инструкции.

• Гибка труб из меди и латуни.

При работе с заготовками из меди и латуни используют как холодный, так и горячий способы гибки труб. И в том, и в другом случае в полость объекта помещается наполнитель: для холодного метода – расплавленная канифоль, для горячего – песок. Технологически процесс ничем не отличается от работы со стальными трубами.

Прежде чем приступить к гибке медных или латунных заготовок, их нужно обжечь, а затем остудить. Термическое воздействие на оба материала одинаковое: +600…+700 °С. А вот способы их охлаждения разные: медь для этого окунают в воду, а латунь оставляют на воздухе.

Когда труба приобретает нужную форму, канифоль из нее выплавляют. Чтобы не нарушить целостность изделия, процесс извлечения начинают с краев. Трубогиб может быть как простым инструментом, так и сложным технологичным станком.

Устройства с ручным приводом работают за счет приложения немалой физической силы мастера, а гидравлические агрегаты требуют минимального ее количества. Станки того и другого типа имеют сменные насадки, позволяющие работать с заготовками разных диаметров.

Хотя трубы из меди и латуни гнуть легче, чем стальные, сложности процесса, связанные с законами физики, остаются те же – в точке сгиба наружная стенка заготовки растягивается и истончается.

В то же время, внутренняя стенка сжимается и становится толще. Такие деформации могут привести к изменению формы полости трубы с круглой на овальную, снизить ее проходимость. Поэтому прежде чем приступить к любому из способов гибки труб, важно принять меры по предотвращению негативных явлений.

• Гибка труб из алюминия.

Способы работы с алюминиевыми трубами такие же, как с медными или латунными:

• с использованием роликов;
• прокатка;
• откатывание;
• давление.

Прежде чем выбрать способ гибки труб из алюминия, важно ознакомиться с существующими вариантами. Первый подходит для работы с тонкими заготовками, диаметр сечения которых не превышает 10 см. С его помощью можно получить пологий изгиб без высокой градусной точности. Минимальный радиус сгибания установлен строго и составляет 5-6 диаметров трубы.

Степень изгиба зависит от положения отклоняющегося ролика. Этот метод, как правило, встречается при работе с декоративными элементами интерьера. При помощи второго способа выполняют манипуляции с трубами большого сечения. Для этого часто применяют 3-роликовое гибочное устройство. Заготовку располагают между приводными роликами. Радиус гибки настраивается путем изменения их положения.

В этом способе гибки труб получить точный угол еще сложнее, чем в первом. Зато заготовку можно пропускать через роликовую систему до тех пор, пока нужная конфигурация не будет достигнута.

При откатке в полость трубы не помещают наполнитель, поэтому такой метод применим лишь в случаях, когда нужен небольшой изгиб. Работая этим способом, не получится выполнить точные требования по степени овальности сечения на участке воздействия.

Применение давления в качестве способа гибки труб часто встречается при работе с алюминием. Для этого используются прессы с установленными на них штампами требуемой формы матрицы. Заготовка приобретает нужную конфигурацию под воздействием внешнего давления со стороны агрегата.

Существует также метод, когда изгиб заготовке придается за счет внутреннего давления. Для этого трубу размещают в пресс-форме, а во внутреннюю полость подают воду под напором настолько большим, чтобы прижать ее к стенкам.
