Как сделать отвод в ПВХ трубе. Использование хомутов (седелок)

Как сделать отвод в ПВХ трубе. Использование хомутов (седелок)

Размеры обжимных хомутов и количество болтовых соединений зависит только от диаметра труб, в которые предстоит врезаться. Такие накладки для врезки могут иметь:

• запорный кран;
• защитный клапан, встроенную фрезу;
• резьбовой или фланцевый металлический конец.

Некоторые изделия имеют пластиковый торец, предназначенный для пайки либо склеивания.

Обычная работа с хомутами

В этом случае ответ на вопрос, как врезаться в полипропиленовую трубу без пайки, очень прост. Обе части хомута надевают на трубу, соединяют болтами или гайками, затем через отводной патрубок выполняют засверливание. Потом подсоединяют отвод.

Сверление трубы до установки хомута делать не рекомендуют, так как в этом случае мастер рискует совершить ошибку: например, неправильно выбрать диаметр отверстия или точку сверления.

Операция под давлением

Для возможной врезки в водопровод, находящийся под давлением используют изделия, имеющие встроенную фрезу. Для нее предусмотрено полностью герметичное ответвление. Некоторые модели приспособлены для работы с дрелью. В других хомутах для сверления отверстия нужно лишь несколько раз повернуть шестигранный ключ.

Есть в продаже и максимально удобные конструкции накладки, снабженные вентилем. В этом случае после сверления воду перекрывают, ответвление с фрезой снимают, а на его месте крепят отводную трубу. Изделия со встроенной фрезой стоят намного дороже обычных устройств, зато для работы с ними неважно, есть или нет давление в системе.

Как врезаться в полипропиленовую трубу без пайки — вопрос решенный, однако нередко встает и другой, насчет целесообразности использования такого способа. Многие опытные мастера относятся к этим методам с большой опаской, недоверием, предпочитая брать в аренду «сварочный аппарат».

Врезка тройника в полипропиленовую трубу без паяльника

Как сделать врезку в полипропиленовую трубу (ответвление для смесителя), если нет паяльника?

Тройники впаять нет возможности, паяльника нет, без паяльника можно как-то решить эту проблему?

Я знаю три способа как сделать ответвление от полипропиленовой трубы без применения паяльника или в тех местах, где нет электричества.

Вместо электропаяльника можно использовать газовую горелку, но нужно не одну, а сразу две горелки, чтобы одновременно разогревать. Принцип спаивания такой же как и с электропаяльником — разогреваем два отверстия и насаживаем друг на друга.

Воспользоваться компрессионными фитингами, это такие фитинги, которые обхватывают внутреннюю и наружную часть трубы при помощи втулок, а потом гайкой сжимают трубу и фиксируют её.

Воспользоваться специальным приспособлением — хомут с последующим сверлением отверстия. Хомут крепиться на трубу, облегая её со всех сторон, в рабочей части остаётся отверстие с резьбой для подсоединения фитинга. В этом отверстии просверливаем трубу и надеваем отвод.

Сразу же хочу отметить, взять в аренду паяльник для полипропиленовых труб и врезаться «родным» тройником гораздо дешевле и главное правильно.

Если нет, то нужен вот такой тройник обжимной

Покупается с учётом диаметра трубы на которую он устанавливается.

Далее перекрываем краны на стояке.

Открываем смесители и сливаем остатки воды из труб.

Размечаем место под установку отвода.

Чтобы сверло не ушло в сторону на заходе, можно шилом, или гвоздём чуть на кернить трубу.

Далее вставляем сверло (подойдёт хорошо заточенное сверло по металлу) в дрель, дрель на средних оборотах.

Просверливаем отверстие в трубу (одну стенку).

Ножом зачищаем отверстие от остатков полипропилена.

Разъединяем (2-4 болта) отвод на две половинки.

Одеваем отвод на трубу и затягиваем болты (или гайки в некоторых отводах.

Если отвод «мама», а Вам надо подсоединить шланг с гайкой, то есть «мама», то покупаем вот такой резьбовой штуцер.

Если под шланг, то есть в продаже штуцера с «ёлочкой», то есть на одном конце резьба, на другом «ёлочка» под шланг.

Пакуем его (наматываем фум ленту, то есть пакуем узел) и закручиваем в «седелку».

Всё, осталось подсоединить фитинг, или шлаг и можно открывать воду проверяя узел на герметичность.

Если надо просверлить отверстие под давлением, то нужен шаровый кран.

В начале устанавливается седелка с краном, затем открываем кран просверливаем отверстие (через открытый кран) и тут же его закрываем.

Как врезаться в полипропиленовую трубу

Врезка в пластиковую трубу без сварки — несколько вариантов решений

Частный дом или дача на протяжении всего срока эксплуатации перестраиваются, улучшаются, обустраиваются. Иногда эти манипуляции совершаются вынуждено, по причине износа какой-либо конструкции или системы, а иногда появляется желание их модернизировать для повышения комфорта в доме.

Но, какие бы причины не лежали в основе процесса, порой приобретает актуальность такая операция, как врезка в трубу без сварки.

К примеру, без этой процедуры невозможно организовать дополнительный канализационный слив при монтаже стиральной машины или наоборот создание дополнительной точки водоотбора для подключения бытового прибора к системе водоснабжения.

Источник: https://postroivsesam.info/stati/kak-vrezatsya-v-plastikovuyu-trubu-ocherchivaem-krug-zadach

Врезка в полипропиленовую трубу без тройника. Врезка в водопровод с помощью патрубка

На самом деле ответ на вопрос о том, как врезаться в водопроводную трубу может быть очень простым. Один из способов этого процесса вообще не требует разрезания элемента трубопровода. Для начала приобретается, в любом специализированном магазине кусок трубы с патрубком, естественно, такого же диаметра, как и труба водопровода.

Врезка без разрезания — несколько простых шагов

Из приобретенного отрезка трубы нужно вырезать патрубок, но таким образом, чтобы на его торце получился элемент типа «пол-трубы». Именно он должен обеспечивать надежное перекрытие места будущей врезки. Проще говоря, должна образоваться как бы вторая стенка трубы. В определенном заранее месте сверлится отверстие, диаметр которого должен соответствовать диаметру патрубка.

На всю внутреннюю поверхность фланца равномерным слоем наносится любой невысыхающий герметик, к примеру, «Body 940». Его стоит искать в автомагазинах, в отделах автокосметики. Этим же составом смазывают участок вокруг отверстия, но до самого отверстия не нужно доходить где-то на 1 см.

Далее при монтаже такого криволинейного фланца на трубу придется воспользоваться я таким крепежным элементом, как хомут для врезки в трубу. Вернее их понадобится две штуки, чтобы притянуть края по обе стороны. Затягивать хомуты нужно очень аккуратно, но так, чтобы герметик начал выдавливаться из-под фланца. Остатки смазки удаляются.

Внимание! Если выполняется врезка в полиэтиленовую трубу водопровода (канализации), где фиксируется небольшое давление, то использованием хомутов является необязательным условием. Можно фланец, использовав широкую изоленту, просто «прибинтовать».

Бывают случаи, когда более рациональным решением будет использование готового тройника, с большим размером поперечного сечения. При этом с него нужно спилить тот отрезок трубы, где нет патрубка. В этом случае общая процедура будет включать продольное разрезание трубы, высверливание в оставшемся отрезке отверстия, а затем монтаж к нему патрубка.

Врезка в пнд трубу под давлением. Без напора

Для врезки в ПНД трубу без давления необходимо использовать седелочные отводы без фрезы.

Обратите внимание, если требуется врезка в газопроводную трубу, обязательно использовать электросварную седелку с литым патрубком или патрубком с закладным нагревателем.

Для врезки в водопроводную ПНД трубу рекомендуется использовать компрессионную седелку, которую закрепляют болтами. Патрубок компрессионной седелки имеет внутреннюю резьбу, в которую вкручивается шаровый кран или муфта для перехода на ПНД трубу. Уплотнение достигается при помощи стандартного резинового кольца, которое при стягивании болтов надежно прижимается. Отверстие в несущей трубе высверливается при помощи дрели.

ЧИТАТЬ ТАКЖЕ: Какие полипропиленовые трубы выбрать: турецкие или китайские — экономия без потери качества

Перейдем к пошаговой инструкции:

1. зачищаем поверхность;
2. вставляем уплотнительное кольцо (прокладку);
3. надеваем на трубу два полухомута;
4. закрепляем их крепежными болтами;
5. протягиваем крепеженые соединения так, чтобы хомуты сомкнулись между собой;
6. просверливаем отверстие, которое выходит в тройник хомута с помощью сверла;
7. устанавливаем седелку, используя уплотнение.

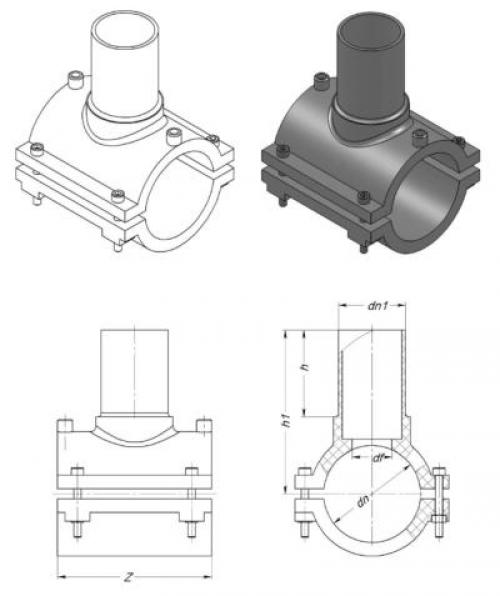

Электросварная седелка

Электросварные седелки ПНД труб устанавливаются с помощью встроенного нагревательного элемента, который расплавляет пластиковую основу. Расплавленная основа становится жидкой, а при застывании образует надежное монолитное соединение с несущей трубой. Поворот на 360 градусов вокруг своей оси дает возможность аккуратно устанавливать деталь , а встроенные в современные электросварные седелки индикаторы облегчают процесс электродиффузионной сварки конструкции.

Электросварная седелка аналогично должна быть подготовлена к работе. После завершения подготовительных работ можно осуществлять сварку, а после нее врезать способом ввинчивания со стороны основной части фрезеровочного элемента. После завершения сварки, фрезу возвращают к исходному положению, в отверстие устанавливают крышку.

Обжимной хомут-накладка

Облегченный аналог электросварной седелки – обжимной хомут. Хомуты (накладки) для врезки в ПНД трубы существуют следующих видов:

1. с запорным краном;
2. со встроенной фрезой, с защитным клапаном для врезки труб ПНД;
3. с фланцевым либо резьбовым металлическим концом;
4. с пластиковым торцом.

Для того, чтобы осуществить врезку в ПНД трубу, хомут необходимо надеть на трубу и зафиксировать на ней болтами. После этого через отводной патрубок производят высверливание и присоединяют сам отвод.

Как врезаться в полипропиленовую трубу под давлением. Врезка в полипропиленовую трубу водопровода

Врезка в полипропиленовую трубу водопровода

Как удачно врезаться в пластиковую трубу

Если вы озадачены идеей, как врезаться в пластиковую водопроводную трубу. Значит Вам требуется подключение к центральному водоснабжению. Либо мы говорим о канализационной пластиковой трубе. Ещё речь может идти о пластиковой водопроводной трубе. Мы рассмотрим все эти варианты.

Варианты врезки в пластиковую трубу

Рассмотрим, как врезать в пластиковую водопроводную трубу в разных вариантах: посредством обжима хомутом накладкой, подключением коллектора или тройника, монтажом электросварочной седелки, обеспечение врезки посредством патрубка.

Монтаж обжимного хомута накладки

Данный узел представляет собой две детали стянутыми хомутами болтами. Крепится верхняя часть к трубе через уплотнительную прокладку препятствующая протечкам воды. Для хорошего прижима обе части накладки должны быть подобраны соответствующего размера по маркировке.

В первой верхней части устроено технологическое отверстие для подключения новой линии водоснабжения.

Возможное подключение посредством:

• Элемент запорного крана,
• наличие встроенной фрезы и защитного клапана,
• концом из металла в виде фланца,
• возможность пластикового торца под склеивание.

После размещения хомута с накладками верхнюю часть направляю в сторону планируемого отвода новой линии. Фиксируют узел болтами, которые заранее подбирают по размеру с учетом диаметра узла. Специальным устройством просверливают в магистрали отверстие через патрубок смонтированного фитинга.

Данный способ, так же позволяет выполнить подключение к пластиковой трубе находящейся под давлением воды. Для этого в узле установлен встроенный вентиль, проворачивая который происходит сверление отверстии. После получения нужного результата кран закрывается, и фреза поднимается.

Это очень выгодный способ позволяющий решить проблемы подключения к воде в тех случаях, когда нет возможности прекратить подачу водоснабжения или она крайне неудобна. Такое решение упрощает процедуру и дает возможность проведение её в оперативном режиме.

Устройство хомута или коллектора

Установка тройника можно назвать классическим вариантом решения проблемы. Вместе установки, подготовленной путем удаления части трубы с двух сторон, монтируется отдельная часть в виде тройника или коллектора. Далее производиться пайка.

Приспособление электросварочной седёлки

Этот механизм напоминает выше описанный способ крепления накладки, но с отличиями. Она, так же как тройник обеспечивает плотное и надежное крепление посредством пайки на молекулярном уровне материала.

Достигается это за счет устройства в пластике накладок электрических нагревательных спиралей, которые специальным сварочным устройством, имеющий программу, настроенную под каждый узел, для исключения перегрева. После чего пластик разогреваясь до определенной температуры, не превышающей критической, приклеивается к пластику и обеспечивает плотный и крепкий контакт.

Врезка посредством патрубка

Хороший способ на трубах низкого давления. Принцип крепления заключается в том, что с помощью патрубка и обхвата, без сварочных работ, устанавливается на трубах. Подбирается элементы устройства нужного диаметра, в противном случае узел может дать течь воды. Крепление позволит просто и быстро установить отвод.

Выбор лучшего решения

Без сомнения можно, что самым универсальным и эффективным способом, учитывая сложности монтажа узла, является накладки. В сравнении с другими способами он обеспечивает надежность и гибкость в монтаже.

Как сделать самому или вызвать мастера

Работы по врезки в водопроводную систему своими силами выполнимы в части сетей внутри домовой или квартирной границы. Методы, описанные выше, могут быть выполнены после предварительного обучения работе или при частном привлечении специалиста по монтажу. Другое дело, когда работы необходимо выполнить на магистральных сетях вне территории частного владения. В этом случае требуется обязательная подготовка и согласование по проведению работ врезки дополнительной линии.

Врезка в полипропиленовую трубу. Как врезаться в полипропиленовую трубу

Произвести врезку в полипропиленовую трубу можно не одним, а несколькими способами. Можно легко врезаться в полипропиленовую трубу без пайки и получить при этом герметичное прочное соединение, если действовать строго по инструкции. Перед тем, как приступать к врезке, необходимо ознакомиться с имеющимися способами и выбрать максимально подходящий.

Врезка при помощи тройника

Чтобы врезаться в полипропиленовую трубу водопровода с помощью тройника необходимо одну трубу заменить двумя более короткими трубами. Между этими двумя полипропиленовыми трубами требуется поместить часть трубы, оснащенную патрубком. Именно этот патрубок и предназначается для дальнейшего подключения какого-либо дополнительного оборудования.

Врезка в трубу без спайки

1. Сначала необходимо приготовить отрезок трубы, оснащенный патрубком требующегося диаметра.

2. После этого из приготовленного отрезка трубы с патрубком вырезается заготовка. Эта заготовка должна надежно перекрывать ту часть трубы, в которую будет производиться врезка.

3. В основной трубе просверливается отверстие. По своему диаметру данное отверстие должно в точности совпадать с имеющимся диаметром патрубка.

4. Герметиком нужно тщательно промазать всю внутреннюю сторону фланца, а также поверхность полипропиленовой трубы вокруг просверленного для патрубка отверстия.

5. Фланец накладывается на полипропиленовую трубу с проделанным в ней отверстием и надежно фиксируется при помощи хомутов. Не стоит слишком сильно затягивать хомуты. Весь просочившийся герметик необходимо аккуратно и оперативно вытереть.

Если вода по трубе, в которую производится врезка, проходит с совсем небольшим напором, то хомуты можно и вовсе не использовать. Заменить хомуты в данном случае можно обыкновенной изолентой.

Врезка в трубу малого диаметра

1. В первую очередь, в трубе, подлежащей врезке, нужно просверлить отверстие.

2. На готовое отверстие необходимо наложить резиновый уплотнитель, а также специальный, купленный в магазине хомутик с отводом (седелка).

3. Чтобы зафиксировать хомут на основной трубе нужно использовать стягивающие винты. Закручивать их с чрезмерным усилием не нужно, иначе можно повредить трубу или седелку.

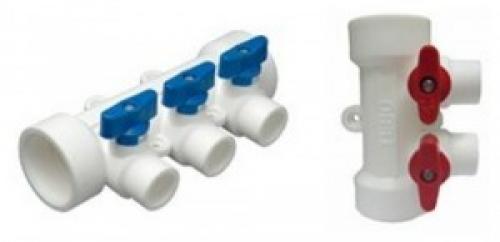

Врезка с помощью коллектора

В данном случае водопроводная полипропиленовая труба герметично и максимально прочно присоединяется ко входу коллектора. На коллекторе имеется несколько выходов. Каждый такой выход регулируется вентилем. Количество выходов на разных коллекторах различное. К выходу прикрепленного к трубе коллектора подключается нужный шланг. Больше всего данный способ врезки подходит для коттеджей и загородных домов, но отдельные виды коллекторов могут быть установлены и в обычных городских квартирах.

Как врезаться в полипропиленовую трубу без пайки. Соединение полипропиленовых труб без пайки

Соединение полипропиленовых труб без пайки при помощи разнообразных фитингов и клеев позволяет производить монтаж трубопроводов водоснабжения, канализации и отопления практически любой сложности.

Как правильно соединять пластиковые водопроводные трубы без пайки Вы узнаете из этой статьи.

Виды полимерных труб

Пластиковые трубы широко применяются для монтажа трубопроводов различного назначения.

Полипропиленовые трубы

Полипропиленовые трубы изготавливаются из полипропилена, полимера, который синтезируется из пропилена путем химической реакции.

Полипропилен наиболее востребованный полимер!

Трубы из полипропилена маркируются:

• PP – однослойный полипропилен,
• PPH – гомополимер полипропилена,
• PPB – сополимер полипропилена,
• PPR – рандомполимер полипропилена, в зависимости от рабочего давления PN 10 – PN 25,
• PPR-FB-PPR – армированная стекловолокном PPR труба,
• PPR/PPR-GF/PPR – армированная композитным слоем со стекловолокном PPR труба,
• PPR-AL-PPR – армированная алюминиевой фольгой PPR труба,
• PP-RCT-AL-PPR – внешний слой улучшенный PPR, армированная алюминиевой фольгой PPR труба.

Полипропиленовые трубы используются в системах холодного водоснабжения (PP), канализации и вентиляции (PPB), горячего водоснабжения и отопления(PPR).

PPR трубы обладают механической прочностью, низкой теплопроводностью, устойчивостью к воздействиям агрессивной среды.

Полипропиленовые трубы выпускаются отрезками по 2, 4, 6, 12 м и диаметром от 10 до 1200 мм. Гибкие полипропиленовые трубы могут продаваться в бухтах.

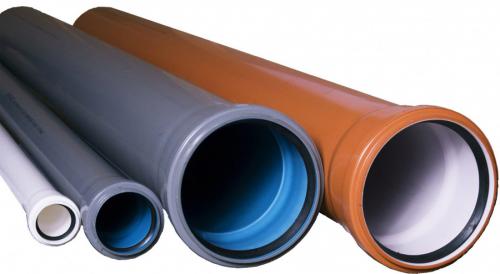

ПВХ трубы

ПВХ трубы изготавливают из поливинилхлорида. Поливинилхлорид – бесцветная пластмасса, которая устойчива к агрессивным средам. Имеет малую морозостойкость. Устойчив к нагреву до 66 градусов Цельсия.

ПВХ трубы обладают высокой механической прочностью, не проводят электрический ток!

Поливинилхлоридные трубы имеют следующую маркировку:

• ПВХ или PVC – поливинилхлорид,
• ХПВХ или PVC-C – хлорированный поливинилхлорид.

Трубы ПВХ используются при устройстве внутренних и наружных канализационных трубопроводов, а также в качестве защитных коробов для электропроводки и слаботочных сетей.

ПВХ трубы выпускаются отрезками без раструбов, отрезками с раструбом под уплотнительное кольцо или отрезками с раструбом под клеевое соединение. Длина отрезков от 2 до 12 м с шагом 0,25 м. Диаметры труб от 5 до 1000 мм.

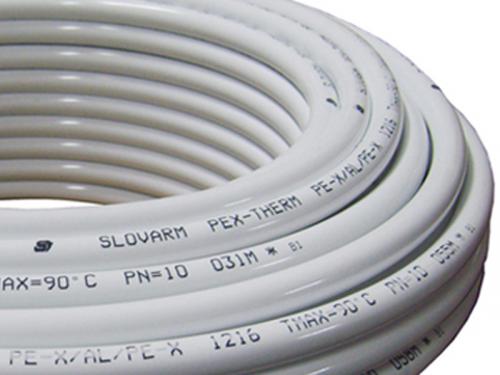

Металлопластиковые трубы

Металлопластиковые трубы имеют многослойную структуру, в которой наружный и внутренний защитные слои обычно представляют собой полиэтилен или сшитый полиэтилен, а внутренний барьерный слой – алюминиевую или медную фольгу толщиной от 0,15 до 0,5 мм. Слои при производстве склеиваются между собой.

Металлопластиковые трубы обладают ударной прочностью, низким коэффициентом теплового расширения, устойчивостью к давлению до 10 Мпа и температурам до 95 градусов Цельсия!

Маркировка металлопластиковых труб состоит из комбинации обозначений слоев трубы. PE – защитный слой из полиэтилена, PE-RT – защитный слой из полиэтилена повышенной термостойкости, PE-X – защитный слой из молекулярно сшитого полиэтилена повышенной термостойкости, AL – барьерный слой из сваренной алюминиевой фольги.

Металлопластиковые трубы применяются для монтажа трубопроводов холодного и горячего водоснабжения и отопления.

Наружные диаметры металлопластиковых труб составляют 16, 20, 26, 32, 40, 50, 63 мм. Труба выпускается в бухтах длиной от 50 до 200 м.

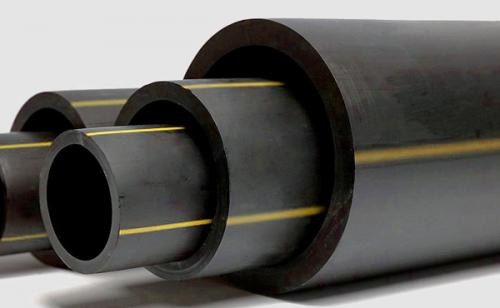

Полиэтиленовые трубы

Полиэтиленовые трубы изготавливаются из полимера этилена. Этилен – продукт переработки нефти и газа. Различается полиэтилен высокого давления и низкого давления.

Полиэтилен химически нейтрален и устойчив к воздействиям агрессивной среды, не проводит электрический ток!

Трубы из полиэтилена маркируются ПЭ или PE.

Полиэтиленовые трубы низкого давления маркируются ПНД, ПЭНД, ПЭНП или LDPE. Трубы из полиэтилена высокого давления маркируются ПВД, ПЭВД, ПЭВП или HDPE.

Из полиэтилена ПЭ производят гофрированные трубы, обладающие устойчивостью к механической деформации. Трубы ПЭ применяются в безнапорных системах канализации, а также электроснабжения и связи.

Трубы из ПНД имеют высокую плотность и твёрдость. Применяются в системах напорных трубопроводах воды и газа.

Трубы из ПВД используются для монтажа безнапорных трубопроводов воды.

Соединение полимерных труб

Как соединить пластиковые трубы?

Для соединения пластиковых труб используются несколько способов.

Технология монтажа трубопровода определяется исходя из:

• Вида используемых труб.
