Правильный дымоход для частного дома. Правила устройства дымохода в частном доме

Правильный дымоход для частного дома. Правила устройства дымохода в частном доме

Для каждого вида топлива предусмотрены свои правила и нормы дымоотведения и проведения работ по монтажу, ремонту отопительного оборудования. Они изложены в официальных документах:

• НПБ 252-98;
• ВДПО.

Строго следовать этим нормам необходимо в целях сохранения строения от пожара и жизни домочадцев от отравления. При горении образуются раскалённые газы, зола и сажа, которые должны удаляться по трубе немедленно. Если дымоход в частном доме смонтирован с нарушениями, то возможен перегрев стен или потолочного перекрытия.

Вторая опасность – это поступление в помещение угарного газа. Угарный газ не имеет запаха и цвета. Он тяжелее воздуха, поэтому концентрируется ближе к полу. При вдыхании приводит к отравлению и смерти. Образуется от недостатка кислорода в печи (плохая тяга). Простонародное название – «тихий убийца».

Основные правила устройства дымохода:

• Печь должна стоять на независимой от строения платформе. Это необходимо для того, чтобы в случае просадки фундамента дома, отопительное оборудование не «повело» и не разрушило.
• Горючие материалы стен, потолка или перекрытия кровли должны быть на расстоянии не ближе 38 см от стенки сэндвич-трубы. Пространство заполняют теплоизолятором. Дополнительно изолируют деревянные конструкции асбестовым или оцинкованным экраном.
• Чем меньше поворотов, тем лучше тяга.
• Поворот в 90 градусов заменяют на 2 по 45 градусов.

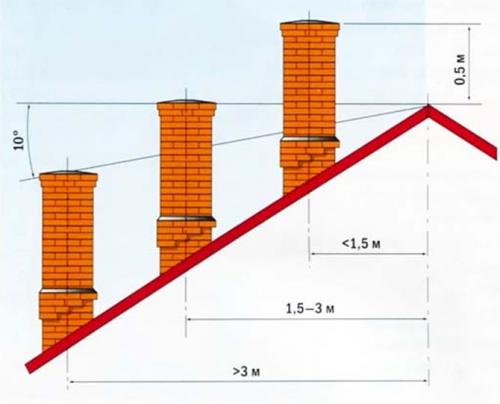

• Высота трубы зависит от близости конька крыши при выводе. Возле конька трубу выводят на 50 см вверх. При расстоянии до конька от 1,5 до 3 м труба достаточна до конька. При расстоянии вывода трубы от конька более 3 м расчёт высоты трубы ведут из соотношения угла между горизонтом конька и верхом трубы. Он должен быть 10 градусов.

Обратите внимание! При расчёте высоты дымохода следует исходить из норм пожарной безопасности к ближайшим объектам – чердачным или мансардным дверям, окнам. Во время топки из дымоотвода летят раскалённые искры, которые могут стать причиной возгорания, если пренебречь предписаниями.

Монтаж дымохода в частном доме в максимальной близости к коньку более сложен конструктивно, чем вывод через стену. Однако этот вариант позволяет смонтировать идеальный дымоход, без поворотов и горизонтальных участков, с наиболее короткой трубой.

Источник: https://bannye-pechi.postroivsesam.info/novosti/pravilnyy-dymohod-dlya-chastnogo-doma-kak-vybrat

Требования к дымоходу в частном доме. СНиП по дымоходам. 12 правил, как сделать отопление в частном доме

Систему отопления в частном доме нельзя планировать без учета требований пожарной безопасности. Печь, камин или котел должны быть определенной мощности, и она различается для разной площади дома и других условий. Дымоход также выбирается с учетом многих условий. Все они перечислены в СНиП по дымоходам «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности». В документе вместе собраны требования для дымоходов, вентиляции и кондиционеров. Во многом они похожи, тем не менее мы собрали главные требования к установке именно дымоходов в частном доме.

1. Количество печей на один дымоход

Главное правило СНиП по дымоходам: на каждую печь должен быть свой дымоход. Если печи находятся на одном этаже одного дома, их дымоходы можно объединить в общий канал. В этом случае внутри канала используется рассечка высотой от одного метра.

По требованиям, на одном этаже одна печь может отапливать не более трех помещений и на нее должен приходиться один дымоход.

Для двухэтажного дома можно использовать двухъярусную печь. В этом случае у печи должны быть два топливника, у каждого топливника свой дымоход.

Если вы используете двухъярусную печь, у дома не должно быть деревянных перекрытий между этажами.

Для двухэтажных квартир действует другое правило. Печь можно использовать с одной топкой на первом этаже.

2. Вентиляция в доме

В доме должны использоваться принудительная вытяжная вентиляция и принудительная приточная вентиляция. Это связано с сохранением нормального уровня тяги и предотвращения попадания продуктов горения в помещение.

Также нельзя объединять дымоход с вентиляционным каналом и использовать дымоход как вентиляцию.

3. Внутреннее сечение дымохода

Для труб в СНиП по дымоходам определены разные размеры сечения. Это связано с материалом трубы.

Трубы из кирпича и бетона

• мощность печи до 3,5 кВт – от 140*140 мм;
• для печи мощностью от 3,5 до 5,2 кВт – от 140*200 мм;
• если мощность печи от 5,2 до 7 кВт – от 140*270 мм.

Стальные и керамические дымоходы

• если мощность печи до 3,5 кВт – от 16 см (площадь примерно 200 см2);
• для печи мощностью от 3,5 до 5,2 кВт – от 19 см (площадь примерно 280 см2);
• мощность печи от 5,2 до 7 кВт – от 22 см (площадь примерно 378 см2).

4. Высота дымохода

Оптимальная длина дымохода — 5 метров. Это длина от решетки колосника до выхода дымохода. Труба может быть и длинее. Это также зависит от близости и высоты соседний зданий и от крыши самого дома.

Если крыша плоская, дымоход должен возвышаться не менее, чем на полметра.

На скатной кровле высота трубы зависит от близости дымохода к коньку крыши или парапету. Если труба располагается к коньку или парапету ближе, чем полтора метра, она должна возвышаться над коньком или парапетом минимум на полметра. Это связано с тем, что близость любых сооружений ухудшает тягу.

Если кровля скатная, а дымоход выходит на крышу на расстоянии от конька или парапета на более, чем три метра, высоту трубы надо отсчитывать от условной линии, проведенной от конька вниз под углом 10º.

Дымоход должен быть выше самой высокой точки соседнего здания.

5. Особенности кирпичных и бетонных дымоходов

Кирпичный дымоход должен быть вертикальным на всех участках, а его стенки по нормативам должны быть не менее 120 мм. толщиной.

Для дымохода из бетона эта цифра в два раза меньше — 60 мм.

Также в дымоходе из кирпича и бетона должны быть предусмотрены карманы глубиной до 250 мм, с отверстиями для чистки.

6. Особенности стальных дымоходов

Дымоходы из стали разрешено использовать для отопительных приборов, температура топочных газов которых не превышает 400 градусов.

7. Особенности дымоходов из асбеста

Такие дымоходы можно использовать только для печей, в которых температура топочных газов не будет превышать 300 градусов.

8. Монтаж дымоходов с уклоном

Бывают особенности здания, когда невозможно монтировать дымоход вертикально на всем его протяжении. СНиП по дымоходам предусматривает угол наклона не более 30 градусов и вынос трубы не более одного метра.

При этом стенки дымохода в наклонных участках должны быть гладкими. Внутреннее сечение дымохода в местах наклона не должно быть меньше сечения вертикальных участков.

Вентиляция в частном доме. Искусственная, или принудительная вентиляция

Искусственная, или принудительная вентиляция — более эффективное решение. В идеале в доме нужно ставить полноценную приточно-вытяжную вентиляцию, а специальные устройства отвечают как за приток свежего, так и за удаление углекислого газа из помещений, объясняет Александр Петров.

Циркуляция воздушных масс в системе искусственной вентиляции осуществляется принудительным способом за счет работы электромеханического оборудования. Свежий воздух с улицы через воздухозаборник поступает в вентиляционный блок, распределяющий воздух по комнатам жилого дома. Отработанный воздух принудительно отсасывается из помещений и через вытяжные воздуховоды выбрасывается на улицу, объясняет Руслан Хабусов.

Самым оптимальным вариантом становятся вентиляторы. В данном случае система организуется следующим образом: монтируется установка, которая забирает воздух с улицы, нагревает или охлаждает его и подает в помещение, добавляет Хабусов. А уже за счет обычных вентиляторов, которые прячутся в специальных каналах и закрываются решетками, происходит вытяжка.

Плюсы:

• высокая эффективность, стабильный и контролируемый воздухообмен;
• энергоэффективность дома (особенно высока при применении рекуперации);
• фильтрация приточного воздуха;
• автоматический контроль качества воздуха внутри помещений;
• возможность установки в единую систему устройств, контролирующих и поддерживающих необходимую температуру и влажность воздуха.

Минусы:

• более высокие затраты на сами системы, их эксплуатацию и расходуемую электроэнергию;
• необходимость проектирования.

Коллективный дымоход в многоквартирном доме. Устройство дымохода в многоквартирных домах

Наличие собственного котла отопления в квартире — это неоспоримое преимущество для тех, кто живет в многоэтажных домах. Такое оборудование позволяет создавать индивидуальные условия для комфортного проживания людей вне зависимости от централизованных городских систем. К тому же подобное устройство систем отопления и водоснабжения является экономически выгодным, так как в данном случае отпадает необходимость строительства теплотрасс.

Дымоход в доме необходим для удаления продуктов горения при помощи эффекта тяги. В многоквартирных жилых домах применяются специальные коллективные дымоходы, проектирование и установка которых требуют профессионального подхода и производятся организациями, которые имеют разрешение на выполнение подобных работ.

Если в доме дымоход не был изначально заложен в проект при строительстве, то за монтажом автономных систем следует обращаться к проверенным компаниям.

Требования к коллективным дымоходам

В квартирах должны устанавливаться исключительно котлы с закрытыми камерами сгорания.

Трубы дымохода должны быть строго вертикальными, без сужений и изготовленными из прочных материалов, устойчивых к коррозионным и механическим воздействиям. Труба и вентиляционный канал должны находиться во внутренней стене здания для того, чтобы избежать уменьшения тяги и повысить экономию на изоляции и утеплении конструкций.

Если поместить стояк можно только в наружной стене, то нужно увеличить кладку стены при помощи пилястр. Расстояние от дымохода до поверхности стены при этом должно рассчитываться с учетом температурных перепадов на улице в разные сезоны года.

Труба не должна прокладываться через жилое помещение, также ее нельзя подводить к вентканалу. В коаксиальном дымоходе сочетаются функции удаления продуктов горения и вентиляции.

Источниками тепла являются индивидуальные теплогенераторы. Можно установить не более восьми на весь дымоход, по одному на этаж.

Различают две схемы монтажа:

• С выводом в шахту. Одна труба помещается в канал отведения дыма, а другая — в канал для поступления свежего воздуха для поддержания горения.
• С выводом на улицу. Это — простая схема устройства, имеющая недостатки только для климата с сильными морозами, так как может замерзнуть металлическая часть конструкции, и произойдет блокировка котла.

Компания VIVATEX предлагает коллективные дымоходы «VIVATEX-Трио» из нержавеющей стали. Специалисты помогут подобрать оптимальную конструкцию и рассчитают ее стоимость.

Дымоход для твердотопливного котла в частном доме. Пожарные требования к дымоходам

Устройство дымохода твердотопливного котла должно соответствовать правилам пожарной безопасности. Особенностью эксплуатации является высокая температура отходящих газов, выше 300°С. При возгорании сажи, нагрев достигает 1000°С. В результате, вероятность возгорания здания достаточно высока.

Нормы пожарной безопасности оговаривают необходимость в противопожарных разрывах при прохождении плит перекрытия, кровли, несущих конструкций. В ПБ указывается следующее:

При прохождении через кровельные и межэтажные покрытия (из горючих материалов) оставляются противопожарные разрывы. От утепленного дымохода, не менее 50 мм, с использованием стальной одностенной трубы – 250 мм. Зазоры заполняются негорючей теплоизоляцией. В бетонных плитах перекрытия необходимость в разрывах отсутствует. Для монтажа прорезают отверстие на 10 мм больше диаметра трубы.

• Для рулонной битумной кровли обязательно применение фильтра искроулавливателя, монтируемого на оголовок дымохода. Узел не уменьшает характеристики тяги, но препятствует горящим частичкам покинуть дымоходный канал. Это же правило распространяется на здания, окруженные зеленными насаждениями.

Межэтажный утеплитель – допускается применение базальтовой ваты , с высокими теплоизоляционными характеристиками, огнестойкостью и устойчивость к деформации. Рабочая температура не ниже 500°С. Весь дымоход необходимо утеплять ватой с подобными характеристиками.
Чтобы вывести дымоход из нержавеющей стали через стену в деревянном доме, оставляют такие же противопожарные зазоры, заполненные базальтовой ватой, как и при проходе плит перекрытия.

• Установка дымохода на выходной патрубок выполняется с помощью отрезка нержавеющей трубы или специального адаптера, подключенного к системе дымоотведения. При подключении внутри деревянного здания, прилегающие к трубе стены, обрабатываются огнезащитой и обшиваются огнестойким материалом.

• Максимально допустимая длина горизонтальных участков дымохода бытовых твердотопливных котлов не больше 3 м. Если отрезок трубы превышает 1 м, его монтируют под небольшим уклоном, чтобы увеличить характеристики тяги.

• Расстояние до несущих конструкций и узлов здания не менее 1 м.

• Проводится регулярное обслуживание системы – чистка труб и удаление конденсата. Удаление сажи помогает уменьшить количество периодических возгораний в дымоходе. Горение сажи сопровождается резким выбросом тепловой энергии и поднятием температуры внутри трубы до 1000°С, что нередко приводит к разгерметизации системы дымоотведения и является частой причиной выхода дымохода из эксплуатации.

• Расстояние от дымохода ТТ котла до соседнего дома должно быть не менее 8 метров. Эта мера в основном связана с вероятностью возгорания здания. Если установить искрогаситель в оголовок дымохода, обычно инспекторы пожарной безопасности не возражают, при уменьшении расстояния до 5 м.

• Конструкция совмещения дымохода для газового и твердотопливного котлов, запрещается. Если используется одновременно несколько отопительных приборов, работающих на твердом топливе, нормы безопасности предписывают установить отдельную систему дымоотведения для каждого.

Пожарные нормы обустройства дымохода могут меняться в зависимости от местности. Поэтому, перед началом монтажных работ, необходимо узнать о существующих требованиях в пожарной инспекции (МЧС).

Температура в дымоходе во время работы твердотопливного котла колеблется в пределах от 70 до 1000°С. Этот параметр необходимо учитывать при выборе подходящей трубы для системы дымоотведения.

Как правильно сделать дымоход. Как выбрать нужную конструкцию дымохода

Определение нужного типа дымохода зависит только от применяемого типа обогревательных печей. При этом учитываются такие факторы, как:

• температура продуктов сгорания;
• величина давления внутри дымохода;
• степень конденсации влаги;
• интенсивность выделения агрессивных химических веществ;
• устойчивость при горении сажи;
• габариты и многие другие параметры.

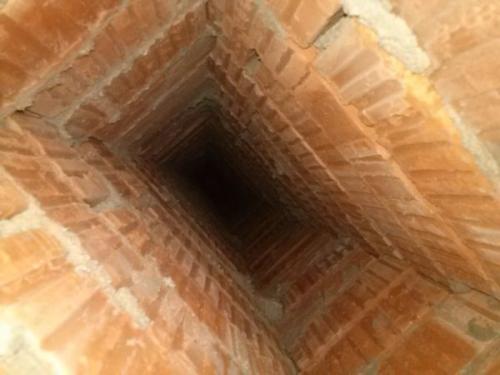

Дымоход из кирпича — понятное и доступное по цене решение, но его применение оправдывается только при использовании твердотопливных котлов. Кирпич является огнеупорным материалом и без проблем выдерживает не только высокую температуру продуктов сгорания, но и возгорание сажи. А вот для газовых, жидкотопливных, а также газогенераторных котлов, кирпичный дымоход абсолютно не пригоден. Продукты сгорания в них имеют очень низкую температуру, что способствует конденсации влаги, и, как следствие, приводит к быстрому разрушению дымохода. Но кирпичную трубу можно модернизировать под использование совместно с котлом, работающим на природном газе, при замене им котла на твёрдом топливе, установив внутри канала стальной короб. Расходы на такую модернизацию будут минимальными.

Дымоход из кирпича можно применять только для твердотопливных печей и котлов

Идеальным же выбором для котлов, работающих на газообразном или жидком топливе и для газогенераторных котлов, является дымоход из керамики. Такой дымоход очень прочен, устойчив к коррозии и имеет долгий срок службы. При этом его монтаж требует полного соблюдения указаний изготовителя.

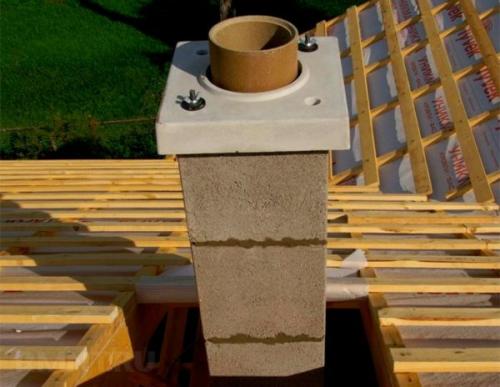

Дымоходы из кирпича и керамики имеют значительный вес, поэтому их устанавливают на отдельный фундамент

Дымоходы из кирпича и керамики обладают большой массой, которая дополнительно нагружает фундамент здания. Для них очень часто отливают фундамент отдельно. И для того чтобы правильно построить такой дымоход, требуется выполнить специальные расчёты.

В случае когда внутри здания не предусмотрена отдельная шахта дымохода, лучшим выбором будет установка стальной трубы. Она имеет меньший срок службы по сравнению с керамической, но задачу свою выполняет полностью. Достоинствами стального дымохода являются:

• низкая масса;
• умеренная стоимость;
• простая сборка.

Если в доме устанавливают несколько котлов, работающих на разных видах топлива, то необходимо выбирать дымоход, рассчитанный на более тяжёлые условия работы. Например, стальной дымоход, установленный на твердотопливный котёл, очень быстро прогорит под воздействием газов с высокой температурой.

Как сделать дымоходную трубу в частном доме. Влияние типа котла на выбор дымохода

Различают отопительные газовые котлы с открытой и закрытой камерой сгорания. Первые изготовлены в виде горелки со змеевиком, внутри которого циркулирует теплоноситель. Работа такого оборудования требует стабильного притока свежего воздуха, где установлен отопительный прибор и хорошей тяги для отвода продуктов горения. Монтаж дымохода для котла с открытой камерой сгорания (топкой) выполняют:

• Внутри дома через перекрытия и перегородки с обустройством не более двух уклонов по 30°.

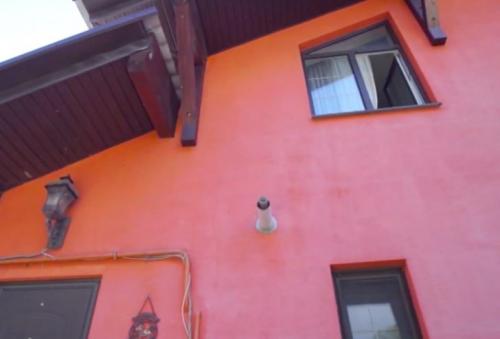

• Снаружи дома с выводом трубы через подходящую стену и ее последующим соединении с вертикальным частью дымохода, который крепится к фасаду здания и выводится на уровень выше кровли. В этом случае обязательным требованием будет применение утепленной дымоходной системы, чтобы защитить ее от большого количества конденсата и обмерзания конструкции.

Для котла с закрытой камерой сгорания, чаще применяют коаксиальные дымоходы. Их особенность в том, что по внутренней трубе дымового канала удаляются дымовые газы. А в пространство между внутренней и наружной трубой подается необходимый для горения топлива воздуха.

Многие, учитывая, что котлы с закрытой камерой сгорания выбрасывают дымовые газы под напором, ограничиваются коротким горизонтальным коаксиальным участком дымохода и совершают ошибку.

В таком случае теплогенератор будет функционировать, но его работа будет сопряжена большим количеством подводных камней и снизит срок службы отопительного оборудования.

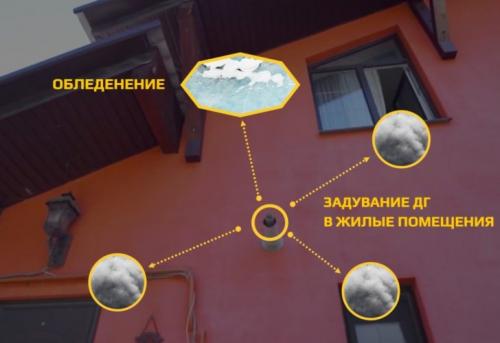

Например, при ветряной погоде все дымовые газы, выбрасываемые котлом, будут не только обратно задуваться в помещения и проникать в открытые окна и двери, но и оседать на фасаде, придавая ему неэстетичный желтый вид, быстро разрушая его.

Также, при схеме дымохода только с одним коаксиальным горизонтальным участком, довольно часто происходит срыв пламени горелки котла, что приводит к остановке его работы.

Поэтому, несмотря на то что все настенные газовые котлы выбрасывают дымовые газы под напором, все равно необходим вертикальный ствол дымохода для правильной и долговременной работы отопительного оборудования.

Выбор дымохода для отопительного газового котла зависит от типа котла. Котлы с открытой камерой сгорания и закрытой камерой сгорания имеют свои особенности и требуют соответствующего подхода к монтажу дымохода.

Котлы с открытой камерой сгорания

Котлы с открытой камерой сгорания изготовлены в виде горелки со змеевиком, внутри которого циркулирует теплоноситель. Работа такого оборудования требует стабильного притока свежего воздуха и хорошей тяги для отвода продуктов горения.

Монтаж дымохода для котла с открытой камерой сгорания выполняют:

• Установка дымохода на крыше или на стене
• Установка дымохода на улице
• Установка дымохода на чердаке

Котлы с закрытой камерой сгорания

Котлы с закрытой камерой сгорания чаще всего используют коаксиальные дымоходы. Особенность коаксиальных дымоходов в том, что по внутренней трубе дымового канала удаляются дымовые газы, а в пространство между внутренней и наружной трубой подается необходимый для горения топлива воздух.

Однако, многие, учитывая, что котлы с закрытой камерой сгорания выбрасывают дымовые газы под напором, ограничиваются коротким горизонтальным коаксиальным участком дымохода и совершают ошибку.

Такой подход может привести к неправильной работе теплогенератора, что может привести к образованию подводных камней и уменьшению срока службы отопительного оборудования.

Влияние ветреной погоды

При ветреной погоде все дымовые газы, выбрасываемые котлом, будут не только обратно задуваться в помещения и проникать в открытые окна и двери, но и оседать на фасаде, придавая ему неэстетичный желтый вид, быстро разрушая его.

Влияние неправильной установки дымохода

Также, при схеме дымохода только с одним коаксиальным горизонтальным участком, довольно часто происходит срыв пламени горелки котла, что приводит к остановке его работы.

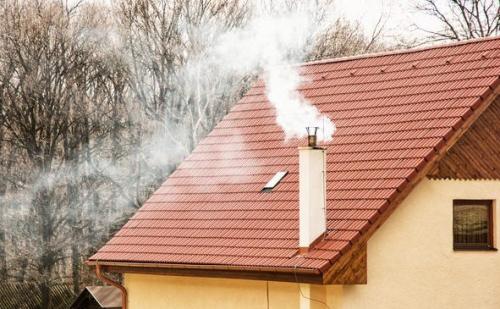

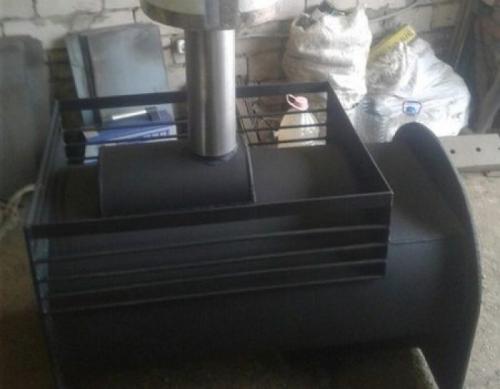

Как сделать дымоход в частном доме своими руками. Как сделать дымоход: виды материалов, параметры и сборка разных систем

8 мин.

Крыша

Дымоход – неотъемлемая часть котла и печи отопления индивидуального дома, квартиры или бани. Он позволяет отводить в атмосферу дым из камеры сгорания (топки) отопительного оборудования, за счет естественной или принудительной тяги. Поэтому от качества монтажа дымохода зависит эффективность, экономичность и безопасность отопления жилых и нежилых помещений. Но многие не знают, как сделать дымоход дома самостоятельно. В этой статье мы разберем выбор оптимального дымохода для дома, а также процесс его самостоятельного возведения. Это позволит вам собственноручно возвести качественный дымоотвод в своем доме, поэтому в нем будет всегда уютно, тепло и безопасно.

Зачем нужен дымоход?

+Дымоотвод позволяет отводить на улицу дым из камеры сгорания котла отопления или печи. Благодаря этому система отопления нормально работает и более эффективно сжигается топливо, так как в результате его сгорания больше тепла отдается отапливаемому помещению, а продукты горения выводятся в атмосферу с небольшим количеством вредных веществ. За счет этого наносится меньше вреда экологии и уменьшается риск для людей. Для здоровья человека очень опасен угарный газ, поэтому он не должен поступать в жилье — это основное предназначение дымохода. Поэтому к монтажу дымоотвода нужно относиться с особой ответственностью.

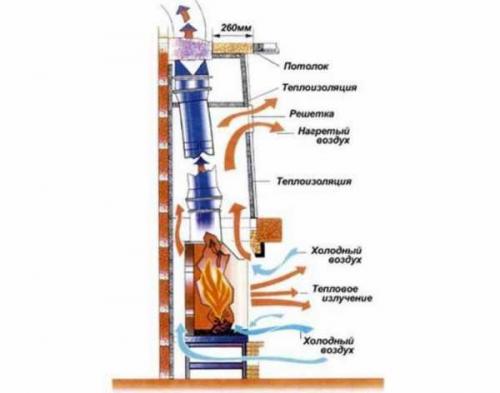

Конструкция дымохода

Сегодня можно встретить в быту дымоотводы следующих типов:

1. Прямые потоковые . В них не должно быть каких-либо изгибов, поэтому их нужно проводить прямо через потолок и кровлю. Их принцип работы очень простой – газы из топки поднимаются по трубе вверх, после чего выходят в атмосферу. Недостатком таких дымоходов является быстрая потеря тепла.
2. Прямые с поперечными перемычками . Это дымоотводы позволяют лучше сохранять выработанное котлом или печкой тепло, чем потоковые.
3. Лабиринтные. Благодаря медленному прохождению по ним горячих газов больше тепла отдается помещению. Предпочтительнее выбирать эти конструкции.
