Правильный дымоход, как выбрать. Что учесть при выборе материала для дымохода?

Правильный дымоход, как выбрать. Что учесть при выборе материала для дымохода?

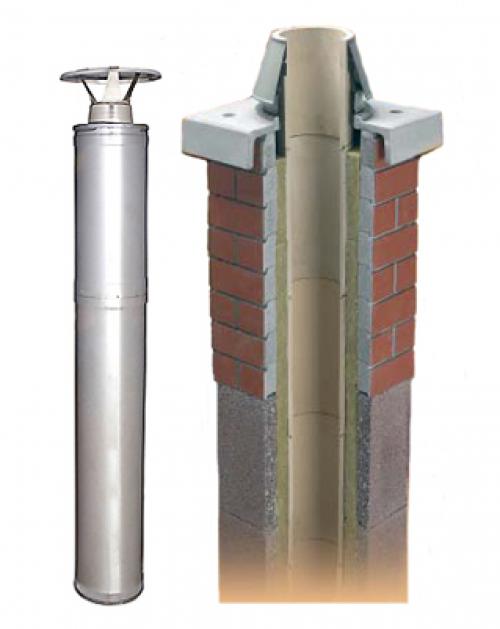

Дымоход – это сложная конструкция, состоящая из вертикальной трубы, зонта для защиты от осадков, смотрового окошка для обслуживания, поддона для сбора конденсата и прочих элементов. Вертикальная труба считается основной частью дымохода, и от нее зависит безопасность и эффективность функционирования печи или котла .

Чтобы правильно выбрать материал дымохода, необходимо четко понимать, какое топливо будет использовано : природный газ, солярка, уголь, дрова, торф или опилки. Каждый из них отличается различной температурой сгорания, температурой и составом отходящих газов. Поэтому при подборе материала для дымохода учитывают такие параметры :

• температура отходящих газов . Естественно, материал должен выдерживать несколько более высокие температуры, чем те, которые характерны для исходящих газов;



  Приблизительная температура отходящих газов (*топливо с высоким содержанием серы)

• коррозионная стойкость . При сгорании некоторых видов топлива образуются пары серной и соляной кислоты, которые выдержит далеко не каждый материал. Чем больше серы в составе топлива, тем более устойчивым к воздействию соединений серы должен быть материал. По данному параметру дымоходы делят на три класса : первый – для отвода продуктов сгорания газа, второй – дров и жидкого топлива с содержанием серы до 0,2%, третий – для угля, торфа, дизельного топлива;
• наличие конденсата в дымоходе;
• давление газов в дымоходе . Есть конструкции, рассчитанные на работу при естественной тяге, а есть те, которые предназначены для работы с котлами с наддувом;
• стойкость к возгоранию сажи . Температура в дымоходе при воспламенении сажи, если она присутствует, может кратковременно повышаться до 1000⁰С – не каждый материал это выдержит.

Какую трубу использовать для дымохода в бане. Типы дымоходов

Разновидностей материалов, которые могут быть использованы для дымоотвода, существует очень много. Поэтому перед тем как выбрать какую трубу поставить в баню, нужно убедиться, что она подойдет для конкретного места. Все дело в том, что дымоотвод в бане может быть внешним либо внутренним. От этого во многом зависит то, из какого металла лучше всего подойдет труба.

Внешнюю трубу для дымохода в бане также принято называть коренной. Она расположена так, что находится не над самой печкой, а рядом с ней, то есть просто примыкает к основному месту горения. Труба сразу выходит на улицу, а после располагается вдоль стены и заканчивается немного выше крыши. Важно установить трубу дымохода таким образом, чтобы дым мог уходить достаточно далеко и не возвращался через дверь либо окна, если таковые будут предусмотрены в помещении.

Внешние дымоходы считаются менее пожароопасными. Учитывая то, что горячий дым сразу выходит на улицу, а не продвигается по трубе, расположенной в помещении, также сокращаются и риски получить отравление угарным газом, если в оборудовании появится трещина.

Преимуществ у такого типа устройств для выведения продуктов горения из бани очень много. Они касаются в том числе и простоты монтажа. Чтобы установить внешнюю трубу, не нужно пробивать крышу и делать дополнительные отверстия. Но тут также присутствуют и определенные минусы. Учитывая, что горячий дым будет сразу покидать помещение, это вызовет теплопотерю, что для парилки является большим минусом.

Тем не менее, многие выбирают именно такие варианты для обустройства бани. Если же дополнительное тепло терять нет желания, а некоторые трудности не пугают мастера, можно установить и внутренний дымоход. В данном случае труба будет занимать определенное пространство в помещении, а также придется пробивать стену либо крышу для того, чтобы вывести дымоотвод. Но так баня станет нагреваться значительно быстрее.

Важно! Если мастер выбрал внутренний дымоход, ему нужно помнить о том, что в данном случае к выбору трубы нужно подходить максимально ответственно, некачественные материалы могут стать причиной выхода угарного газа в комнату.

Разновидностей материалов, которые могут быть использованы для дымоотвода, существует очень много. Поэтому перед тем как выбрать какую трубу поставить в баню, нужно убедиться, что она подойдет для конкретного места.

Все дело в том, что дымоотвод в бане может быть внешним либо внутренним. От этого во многом зависит то, из какого металла лучше всего подойдет труба.

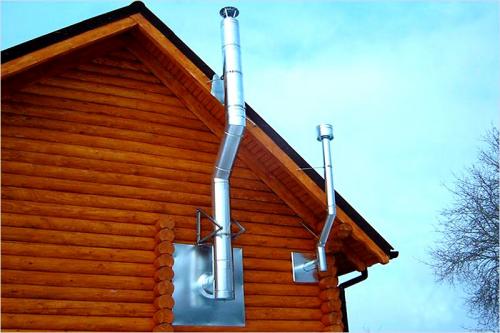

Внешний дымоход

Внешнюю трубу для дымохода в бане также принято называть коренной. Она расположена так, что находится не над самой печкой, а рядом с ней, то есть просто примыкает к основному месту горения.

Труба сразу выходит на улицу, а после располагается вдоль стены и заканчивается немного выше крыши. Важно установить трубу дымохода таким образом, чтобы дым мог уходить достаточно далеко и не возвращаться через дверь либо окна, если таковые будут предусмотрены в помещении.

Внешние дымоходы считаются менее пожароопасными. Учитывая то, что горячий дым сразу выходит на улицу, а не продвигается по трубе, расположенной в помещении, также сокращаются и риски получить отравление угарным газом, если в оборудовании появится трещина.

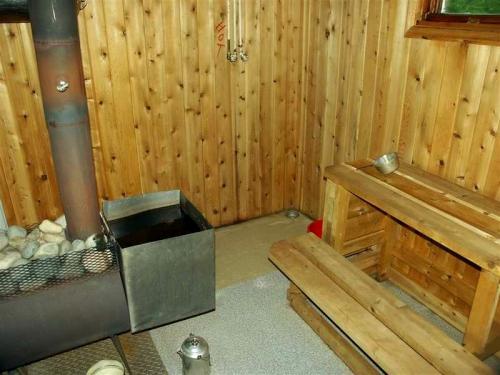

Внутренний дымоход

Тем не менее, многие выбирают именно такие варианты для обустройства бани. Если же дополнительное тепло терять нет желания, а некоторые трудности не пугают мастера, можно установить и внутренний дымоход.

В данном случае труба будет занимать определенное пространство в помещении, а также придется пробивать стену либо крышу для того, чтобы вывести дымоотвод. Но так баня станет нагреваться значительно быстрее.

Более того, внутренние дымоотводы считаются более пожароопасными, поэтому с ними нужно быть максимально аккуратными. Но при правильно выбранной трубе и ее качественном монтаже можно не переживать о возникновении каких-либо неприятностей. Внутренний дымоход дает возможность значительно быстрее нагревать парилку в бане, а также экономить топливо.

Дымоход для печи-камина. Особенности

При сгорании топлива в камине образуются едкие продукты, которые необходимо удалять. Для этих целей в отопительном устройстве предусмотрен дымоход. Без этого устройства невозможна работа всей печи. Ее работа зависит от количества кислорода в каминной топке. Получить систему с максимальной мощностью можно лишь при условии оптимального насыщения воздухом. Избыток или недостаток приводит к нарушению в работе.

Дымоход представляет собой закольцованную систему. Продукты сгорания проходят по трубе в воздух, чистый атмосферный воздух проникает в дымовой рукав. Набранный кислород нагревается и поддерживает горение. Цикл повторяется до тех пор, пока не заканчивается топливо. Чтобы дымоход служил долго, необходимо учитывать все технологические моменты в процессе монтажа. Нужно получить систему максимальной прочности и надежности.

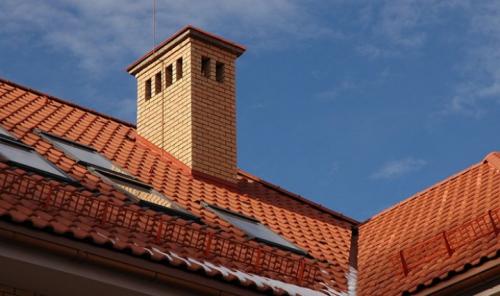

Наиболее популярный вид конструкции – это кирпичная труба. Такое каминное устройство опирается на фундамент, роль которого играет плита основания или несущая стена. Кладка производится только с использованием известково-песчаного раствора. В шахматном порядке с шагом не менее 30 сантиметров трубу дымохода анкеруют. Анкеры углубляют в стенку на 20 сантиметров, сечение арматуры должно достигать одного сантиметра.

Устойчивость конструкции можно увеличить при помощи армирования. Дымоход выстилают сеткой с ячейками 150х150 мм. Необходимо также усилить вентстояки, создавая единый арматурный комплекс. При монтаже конструкции следует неукоснительно следовать правилам сборки печи.

Кирпичный дымоход отличается непродолжительным сроком службы. Эксплуатировать конструкцию можно не более 10 лет. Кирпичная кладка неустойчива к перепаду температур в холодные периоды. Негативное влияние на систему также оказывает конденсат. Коэффициент полезного действия в таких дымоходах меньше, чем у аналогов с гладкими стенками. Увеличить срок использования дымохода можно с помощью установки стальных труб.

Устройство дымохода для дровяной печи. Все возможные варианты схем дымовых каналов печей

Печные дымоходы (дымовые каналы) применяются, чтобы накапливать тепло в массивах печей и отдавать его в помещение для отопления. В этой статье приведены различные и всевозможные схемы дымовых каналов, которые могут использоваться (и используются) для проектирования печных конструкций и каминов.

Суть дымовых каналов

Первые созданные людьми обогревательные устройства — обычные костры либо открытые очаги. Специальных приспособлений для вывода дыма у первобытных людей еще не было. Дым уходил через пещерный свод либо сквозь отверстия в крышах жилищ.

Бани «по-чёрному» построены по схожему принципу: костёр нагревает камни, выход дыма осуществляется через открытые двери бань (он всё равно заполнял помещение, что было серьёзным недостатком).

Затопить печь и не дать дыму попасть в помещение, заставить его идти по трубе – это еще половина дела. Важнее у раскаленных газов по пути их перемещения отобрать тепло и грамотно передать отапливаемому помещению. Поэтому путь газа от топки до трубы служит именно таким целям.

Вариантов отбора тепла у топочных газов несколько. Самых распространенных два — колпаковые и дымооборотные . Мы начнем с самых простых.

В изображениях этой статьи синие стрелки показывают, в каком направлении двигаются дымовые газы, красные — служат для обозначения стенок печей и топливников. Т – обозначение топки – места сжигания топлива.

Прямоточные

Простые

Для отвода дыма из зон горения в простых печах применяются прямые дымоходы . Главный минус — тепло уходит в трубу, в прямом смысле слова.

Их применяют в печках, которые предназначены для готовки еды, где отопительная функция совсем не важна или даже вредна. Речь идёт о варочных плитах, грубках (без отопительных щитков), каминах, уличных комплексах с печью-мангалом.

Примеры проектов:

С рассечкой

Схему с прямоточной рассечкой применяют при использовании газа в качестве топлива.

При возможной утечке газа, они все равно выходят через трубы, застойные зоны отсутствуют (не будет скоплений, приводящих к взрывам, если возникает искра).

Продукт сгорания покидает топливник, заполняет горизонтальный канал, выходит через рассечки, попутно нагреваются стены печки, потом собираются в верхнем канале и покидают печь через трубу.

Следующая вариация — для банных печей, действующих периодически:

Нагревание камней происходит с помощью газа, который проходит через них. Каменную засыпку используют в роли рассечки.

Дымооборотные

Дымовые каналы с множеством поворотов пути движения газа называют дымооборотными. Их в свою очередь делят на малооборотные и многооборотные, с вертикальными каналами и горизонтальными. Эти схемы используются випечах несравнимо более часто и заслуживают тщательного изучения.

Горизонтальные

Для большего запаса тепла, отходящего от дымового газа, дымоходы удлинили, сделав их горизонтальными .

Достоинства: снизу печь прогревается лучше, ряды прогреваются равномерно. Одновременно улетает зола (несгоревшее топливо). Она собирается на поверхностях горизонтальных участков, чем зауживает их. Они обозначены коричневым цветом на изображении.

Когда золы скапливается много, то произойдёт увеличение сопротивления и тяга ухудшится. Для удаления скопившихся частиц следует заранее предусматривать наличие выбивных кирпичей или очистных дверок.

Отсюда и недостаток: необходимость делать такие прочистные дверки в большом количестве. Устанавливают их с любой стороны (на рисунке выше показаны красными прямоугольниками только по одной стенке).

Красивые прочистные дверки у одной из вариаций дымооборотной печи

Мнение эксперта

Валерий Гармаш

Шеф повар ресторана "Grill House", гриллер

В прошлом веке для удаления небольших излишком золы применяли сжигание ольховых веток. Это помогает, когда золы еще скопилось не так много. Таким способом можно было слегка отложить визит трубочиста.

Проект дымохода. Дымоход: основные правила проектирования и монтажа

Дымоход – важнейший элемент инженерного оборудования здания. Они нужны не только при устройстве печного отопления, но и при создании дровяных печей, каминов, которые подключаясь к ним, выводятся на крышу. Чаще всего дымоходы оборудуют из керамического кирпича, однако под действием высоких температур и иных факторов, данный материал со временем начинает разрушаться, что ухудшает тягу и продукты горения попадают в жилое помещение.

Предотвратить такую ситуацию могут современные системы дымоходов, которые по эксплуатационным характеристикам намного превосходят традиционные кирпичные:

• из жаропрочной керамики;

• из стали;
• нержавейки и т.п.

При этом они состоят из модульных стандартных элементов, удобны в сборке и при транспортировке.

Функции дымохода:

• обеспечение нужной тяги;
• отвод дыма из топочной камеры.

Таким образом, в зависимости от применяемых стройматериалов, а также конструкции дымохода можно значительно увеличить коэффициент полезного действия системы отопления и уменьшить риск образования пожара.

Дымоходы для котлов

Современные котлы для отопления имеют довольно большой коэффициент полезного действия, поэтому после использования тепла продуктов горения они устраняются и в системе образуются благоприятные условия для возникновения конденсата.

Представленные на стройрынке дымоходы имеют определенные преимущества и недостатки, соответственно их выбор должен основываться на архитектурных особенностях сооружения, знаниях технических особенностей системы, предпочтениях потребителя и т.п.

Виды котельных дымоходов

По форме просвета бывают:

• прямоугольные;
• квадратные;
• круглые.

Круглый вариант дымохода меньше всего склонен накапливать сажу, имеет отличную тягу и обладает хорошими аэродинамическими характеристиками.

Типы круглых дымоходов:

• коаксиальный дымоход (труба в трубе) — в нем объединена функция подачи свежего воздуха в камеру сгорания и функция дымоудаления;
• дымоходы сэндвич — двустенная труба, пространство в которой заполнено изолирующим материалом;
• одностенные — созданы из нержавеющей стали и имеют вид трубы.

Материалы, на основе которых создаются дымоходы:

• из асбестоцементных труб;

• из стекла;
• из шамота (керамические дымоходы);

• из стали;
• из кирпича.

Дымоходы из стали

Жароустойчивые металлические стальные трубы призваны сменить уходящий в прошлое такой материал как кирпич.

Преимущества:

• простота сборки;
• возможность монтажа в таких строениях, в которых первоначально не предполагалась отопительная система;
• небольшой удельный вес.

Система такого дымохода напоминает конструктор, составные части которого прочно вставляются в пазы, подводятся к агрегату отопления и фиксируются на внешней стороне дома. Благодаря круглой форме и гладким внутренним стенам обеспечивается максимальная тяга и отсутствует оседание внутри сажи.

Дымоходы из нержавеющей стали

В комплект таких модульных дымоходов входят:

• зонтики;
• оголовки;
• тройники;

Дымовые трубы, которые произведены из листовой нержавеющей стали имеют толщину 0,5-1 мм.При таком разнообразии комплектующих создается возможность собирать системы абсолютно любой конфигурации.
