Простая самоделка для удобства резки труб и профиля болгаркой. Самодельные приспособления для болгарки

Простая самоделка для удобства резки труб и профиля болгаркой. Самодельные приспособления для болгарки

Возможности болгарки можно расширить не только за счет различных насадок, но и установив ее на специальные самодельные приспособления. В результате можно получить отрезной станок, с помощью которого появляется возможность точной резки металлических заготовок под любым углом. Кроме этого, болгарку можно установить на каретку, и использовать получившийся станок для резки листовой стали.

Отрезной станок из болгарки

Для того, чтобы понять, как из угловой шлифовальной машины (УШМ) сделать отрезной станок, можно посмотреть в интернете различные чертежи. Но они мало чем помогут, поскольку все размеры деталей все равно придется подбирать, исходя из размеров имеющейся в наличии у вас болгарки. Варианты исполнения приспособлений могут быть как простые, так и более сложные, требующие умения обращаться со сварочным аппаратом.

Вариант 1

Чтобы сделать данную приспособу для болгарки, потребуются навыки сварщика . Итак, нужно сделать следующее.

Сначала отрежьте от уголка (50х50 мм) 2 небольших куска. Размер их подбирается, исходя из габаритов блока редуктора вашей УШМ.

Далее, просверлите в них отверстия диаметром 14 мм и прикрутите уголки к УШМ, как показано на следующем фото. Если у вас нет подходящих болтов, то можно использовать шпильки с резьбой М14 . Только будьте внимательны, чтобы болты были не слишком длинными. Иначе в некоторых моделях УШМ они могут цепляться за крыльчатку, находящуюся в корпусе редуктора.

Не снимая уголки с болгарки, прихватите их сваркой. После этого, уголки можно снять и хорошо обварить.

Зачистите сварные швы шлифовальной насадкой для болгарки.

Затем нужно изготовить вращающуюся опору для рычага , на котором будет закреплен аппарат. Для этого подберите 2 трубы таких диаметров, чтобы одна могла без особых усилий входить другую.

Для более точного реза на трубки можно приклеить малярный скотч и начертить на нем линию.

Затем, проворачивая трубку, аккуратно разрежьте ее УШМ. Отрезок трубы меньшего диаметра должен быть короче на 20 мм (толщина 2-х подшипников) — она будет служить распоркой.

Подберите для более толстой трубы 2 подходящих под ее внутренний диаметр подшипника. После этого, вставьте тонкую трубку в толстую и запрессуйте с обеих сторон подшипники.

Затем в подшипники вставьте шпильку. Перед гайкой нужно обязательно проложить шайбу.

Когда поворотный механизм будет готов, к нему нужно приварить небольшой отрезок уголка.

На следующем этапе делается стойка для поворотного механизма из того же уголка 50х50 мм. Чтобы отрезки получились одинаковой длины, уголки можно стянуть струбциной и обрезать.

Также, не раскручивая струбцину, их можно сразу и просверлить.

Прикрепите уголки с просверленными отверстиями к уже готовому поворотному блоку с помощью гаек.

К данной стойке приварите уголок подлиннее, как показано на следующих фото.

Теперь необходимо определиться с длиной рычага , на котором будет закреплена УШМ. Делается это методом подбора, исходя из габаритов вашей болгарки. Можно на столе разложить детали и вычислить приблизительные размеры рычага, который лучше сделать из 2-х отрезков квадратной профильной трубы 20х20 мм.

Трубы также необходимо зажать струбциной и обрезать до одинаковых размеров.

После того, как все детали будут готовы, их можно сварить между собой, как показано на следующих фотографиях.

На следующем этапе можно прикрепить к готовой конструкции УШМ и еще раз проверить, что из этого получилось.

Станина для болгарки своими руками. Выбор материала для станины

В этом случае возможности УШМа существенно расширяются. Установив болгарку на стационарную конструкцию, можно сделать отрезной станок, который будет точно и под нужным углом разрезать любые профили – уголки, двутавры, металлические трубы.

Чтобы резать металлические, деревянные, пластиковые листы больших размеров, следует установить болгарку на движущуюся каретку, перемещающуюся по направляющим. В качестве направляющих этом случае целесообразно использовать металлические уголки.

Станина для болгарки

Стойка для угловой шлифовальной машины может иметь множество вариантов исполнения. Для ее изготовления могут быть использованы самые различные материалы и узлы. Рекомендовать какую-то определенную конструкцию не имеет смысла, так как каждый владелец УШМа будет приспосабливать болгарку под свои требования.

В качестве исходных материалов для устройства можно использовать профилированные трубы, как наиболее прочные и надежные для такого вида работ. Для направляющих можно использовать уголки, швеллеры 5У или 6.5У.

Для сложных конструкций понадобится сварочный аппарат, но проще обойтись винтовыми соединениями. Если работы не требуют особой точности, то болгарку можно использовать просто как переносной инструмент.

Для выполнения точных работ, например, со шлифовальной насадкой, может понадобиться стационарное приспособление – стойка для болгарки УШМ (своими руками можно собрать простой разборной станок, который после использования будет сложен и спрятан в отведенное для него место). Такая станина иногда изготавливается также из дерева. Деревянную станину целесообразно сделать, если не предполагается частое и продолжительное использование УШМа.

Приспособление для болгарки для ровного реза. 10 насадок на УШМ с Aliexpress для расширения возможностей инструмента

Угловая шлифовальная машина (УШМ) является крайне полезным инструментом для дома. Она имеет широкое применение в механической обработке металлов или других материалов. Вместе с тем болгарку можно использовать не только по прямому назначению, а в качестве, допустим, цепной пилы. Превратить и без того полезный инструмент в нечто другое, помогут различные виды насадок на УШМ. В данной подборке я постарался собрать 10 интересных насадок с сайта Aliexpress, которые помогут расширить функциональные возможности угловой шлифмашины.



Адаптер цепной пилы

Узнать цену

Открывает подборку насадка – адаптер, которая преобразует УШМ в цепную пилу. В основе работы адаптера лежит механизм, передающий вращение шпинделя УШМ на режущую цепь насадки. Сама цепь устанавливается на 12-ти дюймовую направляющую шину. Для комфортной работы необходима болгарка с номинальной мощностью 800 Вт. Данный адаптер, является неплохим вариантом для выполнения небольших объемов работ на даче. Доставку товара можно оформить со склада в РФ.

Насадка для прямого реза

Узнать цену

Металлическая насадка, позволяющая закрепить инструмент под углом 90⁰. С её помощью можно делать прямолинейные ровные пропилы в металле или другом материале. Монтируется данная конструкция в отверстия для крепления боковой рукоятки. Габаритные размеры насадки составляют 300*200 мм, с весом порядка 500 грамм.

Шлифовальный круг для дерева

Узнать цену

Одна из разновидностей кругов для УШМ, для работ по дереву или пластику. Позволяет эффективно снимать верхние слои обрабатываемого материала, а также делать фигурную обработку. Рабочая поверхность кругов изготовлена из сплава с высокой степенью твердости. На странице продавца представлены круги с разным диаметром (85-100 мм) и разнообразной насечкой.

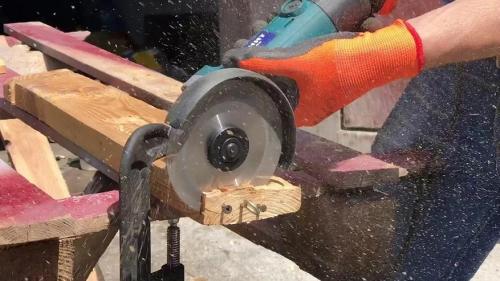

Режущий диск по дереву

Узнать цену

Небольшая круглая пластина с режущей цепью. Является более простым и облегченным вариантом адаптера цепной пилы. Монтируется непосредственно на шпиндель УШМ. Внешний диаметр диска, вместе с режущими зубьями, составляет 65 мм. Её можно использовать на даче для обрезки веток деревьев, а также применять для прочих мелких работ с деревом. Также, стоит обратить внимание на внутренний диаметр отверстия диска, который составляет 16 мм.

Поворотный ленточный адаптер

Узнать цену

Нехитрая конструкция, превращающая УШМ в ленточную шлифмашину. Может использоваться для обработки различных материалов, мест паяльных соединений, а также зачистки режущей кромки. На мой взгляд, ей удобно обрабатывать металлические профили, а также трубы небольшого диаметра. Адаптер представлен в двух вариантах: для M10 и M14. В комплекте поставки, помимо адаптера, входит пять шлифовальных лент, а также боковая рукоять.

Войлоковый шлифовальный диск

Узнать цену

Недорогой и крайне полезный диск для полировки различных поверхностей: металл, стекло, керамика, пластик и прочее. С его помощью, допустим, можно отполировать царапины на мебели в доме. Изготовлен из шерстяного войлока высокой плотности, толщиной 12 мм. Диаметр круга составляет 125 мм, подходящий для большинства современных УШМ. В комплекте поставки входит два круга.

Насадка-штроборез

Узнать цену

Интересная насадка для УШМ, позволяющая делать штробы в стенах. Устройство имеет две прижимных гайки, что дает возможность установить сразу два диска, с шириной штробы 12 мм. Глубину штробы можно регулировать, с помощью нескольких фиксаторов. Имеется поддержка кругов на 125 мм, а также 115 мм. С задней стороны находится вход для подключения строительного пылесоса. По сути, данная насадка, является неплохой бюджетной заменой полноценному штроборезу.

Насадка ленточный шлифовщик

Узнать цену

Ещё одна модель насадки-шлифовщика с использованием абразивной ленты. Отличие данной модели состоит в том, что данной насадкой удобно работать в узких местах. Подходит для полировки и шлифовки металла, пластика, а также дерева. На верхней части корпуса имеется стандартный вход для подключения пылесоса. На страничке продавца имеется выбор подходящего типоразмера.

Адаптер сверлильный патрон

Узнать цену

Крайне противоречивое устройство, позволяющие заменить дрель в определенных ситуациях. Допустим, вам надо сделать отверстие в труднодоступном месте, где дрелью работать не удобно, либо, надо работать со сверлом на высоких оборотах. В конкретных случаях, может быть вполне полезной штуковиной. Полностью совместим с M10.

Насадка реноватор

Узнать цену

Завершает подборку насадка, превращающая УШМ в полноценный реноватор. Компактный инструмент позволяет выполнять множество задач: от штробления небольших каналов и удаления гвоздей и шурупов, до резки плитки и заточки инструмента. Габаритные размеры устройства: 65*110*155 мм. В комплекте поставки имеется несколько насадок для различных задач.

Универсальное приспособление для болгарки. 10 насадок на УШМ для работ по дереву на распродаже Алиэкспресс

УШМ (болгарка) – недорогой инструмент, который традиционно применяют для широкого спектра работ, а дополнительные насадки еще больше расширяют его возможности.

Однако, помимо неоспоримых плюсов, есть и минусы – при несоблюдении техники безопасности можно нанести невосполнимый урон своему здоровью.

Поэтому, при работе будьте предельно внимательны!

Не работайте с УШМ без защитного кожуха, обязательно защищайте глаза, лицо и по возможности одевайте защитную одежду. Используйте насадки строго по их назначению, проверяйте их перед использованием, хорошо фиксируйте заготовки, держите инструмент двумя руками и кладите болгарку только после полной остановки диска.

Также информирую, что с 27 июня на Алиэкспресс проходит июньская распродажа «Собирайте выгоду», которую, помимо скидок, отличаетбеспрецедентно выгодный курсдоллара внутри самой площадки.

Держатель УШМ для ровного реза

Это удобное приспособление, которое помогает зафиксировать болгарку в определенном положении. Что позволяет безопасно и точно осуществлять резку заготовок из дерева, используя различные пильные диски (их диаметр не должен превышать 125мм).

По ссылке вы найдет две стойки: красная (24х19х27 см) — позволяет резать в одной плоскости, зеленая (26,5х12х38 см) – направлена на работу в двух плоскостях.

В комплект также входят зажим для фиксации заготовок, ручка и защитный кожух.

Насадка-направляющая для ровного реза

Основание платформы составляет 205Х 113мм, высота насадки – 105 мм.

Это приспособление позволяет закреплять болгарку и осуществлять рез под углом 0-45 градусов, при использовании пильных дисков 100-125 мм.

С её помощью можно легко выполнять прямолинейные ровные пропилы.

Направляющая включает в себя платформу, 2 боковых фиксатора со шкалой, ручку и защитный кожух.

По второй и третьей ссылке вы найдете отрезные диски для УШМ различного диаметра.

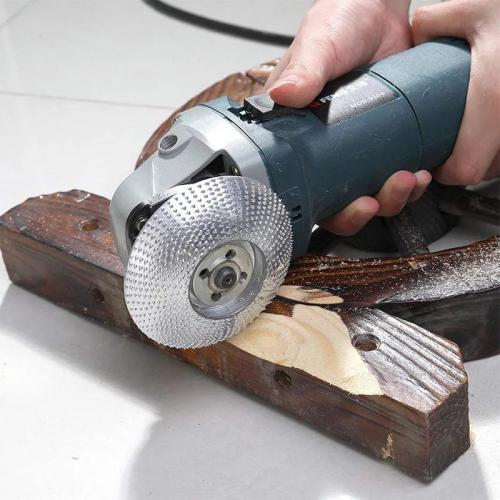

Шлифовальные диски для деревообработки

Продают здесь

Есть варианты на посадку 16 и 22 мм, разных форм и степени выпуклости.

Они выполнены из высокоуглеродистой стали и имеют на своей поверхности множество прочных зубчиков.

Отличные инструменты для деревообработки: подходят для быстрой шлифовки и придания формы, особенно это касается выпуклых и вогнутых участков.

По ссылке можно найти как насадки «бубликом», так и плоские или с наклонной плоскостью, что позволит подобрать насадку под определенную геометрию ваших деревянных заготовок.

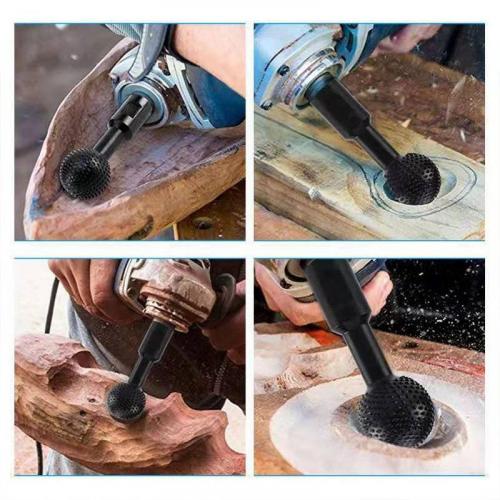

Шпиндель для резьбы по дереву для УШМ

Узнать цену

Это шаровидные насадки с диаметром головки 40 мм (есть для М14и М10), которая покрыта острыми зубьями.

Их общая длина – 10,8 см.

При работе болгарки шпиндель быстро вращается, что позволяет вырезать гладкие полости в деревянных заготовках, создавая оригинальные ложки, миски, скульптуры и другое.

Насадки выполнены из хром-ванадиевой легированной стали, они прочные и увесистые (0,47 кг).

Насадка на УШМ цепная пила

Позволяет передавать и преобразовывать вращение шпинделя УШМ на режущую цепь.

Для комфортной работы необходима болгарка с мощностью от 800 Вт.

Хороший вариант для небольшого объема работ на приусадебном участке.

Комплектация: цепь, шина 12 дюймов, бачок для масла, ручка, 2 звездочки (для М10 и М14) и крепежные винты.

Насадка для УШМ реноватор

Продают здесь

Эта насадка легко превратит вашу УШМ в реноватор.
По ссылке вы найдете два варианта — на М10 и М14, с разными комплектами сменных насадок к ним для определенных задач.
С ее помощью можно резать древесину (деревянные плинтуса, откосы), получать квадратные отверстия, небольшие каналы, полировать, удалять гвозди и т.д.

Насадка с липучкой на УШМ для шлифовки дерева

Узнать цену

Здесь есть подложки-липучки с посадочным местом на 10 или 14 мм и диаметром 75, 100, 125, 150 мм.

Шлифовальные наждачные диски к ним продаются отдельно по 10 штук и отличаются разным размером абразивных частиц (чем больше, тем грубее будет обработка).
С их помощью легко удаляется ржавчина, краска и заусеницы с поверхности различных материалов, преимущественно с дерева или металла.

Насадка на болгарку, заменяющая полировальную машинку

По ссылке вы найдете адаптер, позволяющий осуществить переход с М14 (М10) 115/125 на М10 120х100х19 мм, а также сами полировальные валики к УШМ.

Валики-щетки отличаются размером абразивных частиц (P80, 120, 180, 240, 320, 600).

Насадки позволяют выполнять широкий спектр работ по шлифовке и полировке дерева, в том числе неровных поверхностей, а также других материалов.

Надеюсь, подборка была полезной, и вы нашли интересную и полезную насадку для своей УШМ.

И всегда помним о технике безопасности!

Другие мои обзоры/подборки вы легко найдете.

Также у меня есть телеграмм-канал KVPokupok (ссылка на него находится ниже), где я ежедневно публикую лучшие скидки на широкий ассортимент товаров, промокоды, купоны с АлиЭкспресс и не только.

Заглядывайте и присоединяйтесь!

Источник: https://baget-bez-stusla.aystroika.info/stati/prostoy-shablon-dlya-rezki-metallicheskih-zagotovok-bolgarkoy-primenenie-svarochnogo-apparata

Приспособление для резки труб. Классификация труборезов для стальных труб по типу режущих элементов

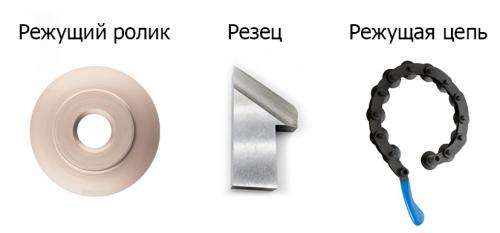

В труборезах используются разные режущие приспособления: фрезы, пильные полотна, ролики, резцы.

Роликовые труборезы имеют от 1 до 4-х режущих роликов. В зависимости от количества роликов труборез может резать трубы разных диаметров: один ролик отрежет стальную трубу диаметром до 50 мм, а трехроликовый справится с диаметром до 100 мм. Роликовые инструменты подойдут для работы в условиях, когда нет возможности сделать полный оборот трубореза вокруг трубы. Недостаток роликовых инструментов в том, что с ними невозможно получить четкий срез без шероховатостей, торцы в дальнейшем нужно будет дополнительно обрабатывать.

Труборезы с резцами. Они представляют собой железную обойму, охватывающую обрабатываемую деталь. Острые и прочные резцы могут отрезать практически любой материал, включая трубы из тонкой стали. Подвижная часть агрегата перемещается штоком с резьбой. Простые модели комплектуются всего двумя резцами, а штоковый элемент выполняет еще и функцию ручки. Эти приборы подходят для обработки металла толщиной не более 1 дюйма (25,4 мм). Для трубного материала с более толстыми стенками понадобится купить специальные резцы. Такие инструменты дают возможность получить идеально гладкий срез.

Цепные труборезы. Такой инструмент напоминает пилу с пильным полотном, в нем есть натяжной механизм, поворотные рычаги и цепи с валиками. Труборезом пильного типа можно без усилия разрезать однослойный металл с сечением до 3 сантиметров. Цепные труборезы работают долго и надежно, выдерживают значительные нагрузки и обеспечивают гладкий срез без шероховатостей. После резки торцы трубы не нужно дополнительно обрабатывать для сварки, что значительно экономит время при ремонтно-монтажных работах.

Поворотный труборез . Труба отрезается при помощи одинаковых взаимозаменяемых роликов, надежно фиксирующихся вокруг изделия. В движение труборез приводит съемная рукоятка, и рабочие элементы надежно и точно осуществляют разрез. Преимущества поворотного трубореза: быстрый раскрой труб с толщиной стенки до 19 миллиметров; труборез может работать в сложных условиях, например, под водой, на дне траншей, в котлованах и пр. Недостаток: высокая стоимость аппарата, но в промышленном производстве он быстро окупается. Подходит для крупных предприятий, осуществляющих коммерческую ремонтно-монтажную, коммуникационную и строительную деятельность.

Приобретать подходящий труборез следует исходя из размера трубы и толщины ее стенки. Также нужно учитывать место работ и насколько важно получать сразу гладкий, аккуратный срез, не требующий дальнейшей обработки фаскосъемной машиной.

Приспособление для болгарки для резки металла. Маятниковая пила

Этот вариант так называемого аксессуара для углошлифовальной машинки обеспечивает выполнение высокоскоростной резки различных материалов под нужным углом. Данную приспособу называют маятниковой пилой. В ее каркасе обычно фиксируется инструмент, мощность которого составляет 0,9-2,5 кВт. При этом размеры и другие особенности конструкции маятниковой пилы зависят исключительно от используемой модели углошлифовальной машинки.

Этот вариант представляет собой идеальное приспособление для болгарки для резки под углом 45 и 90 градусов. Ведь инструмент будет неподвижно зафиксирован. Это позволит выполнять точные резы под необходимым углом.

Маятниковая пила из болгарки Источник a.d-cd.net

Маятниковая пила отличается не очень сложной конструкцией. В ее состав входит платформа из металла. Она имеет прорезь, которая позволяет углубляться диску углошлифовальной машинки. На платформе фиксируется металлический уголок. К нему прижимается разрезаемая заготовка. Для ее надежного закрепления используется еще один элемент, имеющий резьбу, которая позволяет зажимать деталь с необходимой силой.

В конструкции также присутствует сам маятниковый шарнир. Он фиксируется на стационарной раме. Крепление инструмента осуществляется путем использования отверстий, которые предназначены для установки ручки на углошлифовальной машинке. Фиксация болгарки осуществляется в специальной скобе и при использовании дополнительных шпилек и подшипников. Детали позволяют закрепить электроинструмент в нужном рабочем положении.

Такая приспособа для болгарки для резки металла обычно размещается на столе, который может быть изготовлен из деревянных или стальных деталей. Важно, чтобы он представлял собой устойчивую и прочную конструкцию. Некоторые мастера даже используют верстак в качестве основы приспособления для углошлифовальной машинки.

Маятниковая пила из УШМ размещается на устойчивом основании Источник a.d-cd.net

На заметку! Режущий элемент маятниковой пилы должен точно попадать в прорезь платформы или проходить максимально близко к торцу верстака или стола, если УШМ закрепляется на шарнире непосредственно возле края опорной конструкции.

Крепление для болгарки также может иметь вид хомутов. Их фиксация осуществляется на маятниковой рукоятке. Хомуты, которые стягиваются болтами, предназначены для притягивания корпуса углошлифовальной машинки.

Если крепление имеет вид жесткого соединения посредством использования отверстий в болгарке, тогда становится возможным точно позиционировать электроинструмент в пространстве. Можно даже заказать у мастера изготовление приспособления, в котором дополнительно будет транспортир. Он позволит выполнять максимально точный разрез различных заготовок под требуемым углом. При этом транспортир может быть размещен на опорной площадке или непосредственно на маятнике.

Вариант маятниковой пилы из УШМ Источник a.d-cd.net

Фрезерный станок

Нередко приходится обрабатывать плоские и фасонные поверхности различных заготовок. Для этого используют специальные фрезы. Они являются частью одноименного станка. Такая приспособа для болгарки может иметь одно из следующих исполнений:

1. Углошлифовальная машинка жестко вертикально закрепляется на подвижном элементе станка, что позволяет инструменту смещаться относительно обрабатываемой заготовки.
2. УШМ фиксируется неподвижно в приспособление. Поэтому во время фрезеровки перемещается только обрабатываемая заготовка, а инструмент остается на месте.

Любой из вариантов предполагает наличие надежной рамы. Если приспособление изготавливается на заказ, тогда устройство конструкции обычно предложит специалист, основываясь на своем опыте и знаниях.

Конечно, заказчик может предоставить чертежи, которые разработаны другим специалистом или просто скачены из сети. В любом случае мастер подготовит все необходимые материалы для изготовления фрезерного станка. Потребуется также приобрести держатель фрезы. Это цанговое приспособление. При этом некоторые мастера способны его изготовить из шестигранника.

Стойка для болгарки с протяжкой своими руками. Мощный отрезной станок по металлу

В данном обзоре рассмотрим, как сделать своими руками мощный отрезной станок по металлу. На этот раз в качестве привода используется не УШМ, а электродвигатель на 1,5 кВт.

Самодельный станок режет сталь очень быстро, причем сама резка получается довольно точная.

Дополнительная информация:

• диаметр диска для резки металла — 355 мм;
• передаточное число шкивов 1:1.

Стойка, на которой расположена дисковая пила для резки металла, является поворотной, что позволяет резать заготовки под разным углом.

Это, несомненно, очень полезная функция.

Для надежной фиксации заготовок в процессе резки автор использует самодельные слесарные тиски. Как сделать такие тиски своими руками, читайте в этой статье .

Отрезной станок устанавливается на столик с колесиками, поэтому конструкция мобильна и удобна в транспортировке.

Приступаем к изготовлению стойки

Из листового металла автор вырезает две детали. Их нужно сварить вместе. Сверлим в получившейся заготовке 2 отверстия.

После этого надо будет отрезать еще две пластины. Привариваем их ранее изготовленной заготовке параллельно друг другу.

К этим пластинам автор приваривает кусок стального кругляка.

Зазоры между пластинами надо будет заварить, используя куски металла подходящего размера.

Основные этапы работ

Для основания отрезного станка автор использует листовой металл.

В нем нужно будет просверлить отверстие для крепления стойки и сделать прорезь в форме дуги, чтобы стойка могла поворачиваться.

Для фиксации стойки под заданным углом мастер использует барашковый болт .

После этого надо просверлить в основании отверстия для крепления слесарных тисков.

Из листового металла автор вырезает площадку, на которой будет располагаться электродвигатель и вал со шкивом, на котором будет находиться диск для резки металла.

На обратной стороне площадки крепим два корпусных подшипника, чтобы можно было закрепить ее на стойке.

Сборка станка

Устанавливаем отрезной диск. Вместо возвратной пружины автор устанавливает газлифт: один конец крепится к площадке с двигателем, второй — к стойке.
