Станок для Заусовки плитки Своими Руками. Самодельный кромкорез для запила керамической плитки под 45 градусов

Станок для Заусовки плитки Своими Руками. Самодельный кромкорез для запила керамической плитки под 45 градусов

При отделке стен керамической плиткой (на кухне или в ванной комнате) практически всегда возникает необходимость запилить кромку материала под углом 45 градусов. Это нужно для стыковки двух плиток в углах.

Для этого можно воспользоваться специальным приспособлением — кромкорезом для плитки. В сегодняшней статье расскажем, как изготовить этот инструмент своими руками.

На нашем сайте ранее уже были опубликованы статьи на тему, как самостоятельно сделать кромкорез для плитки.

В данном обзоре мы хотим поделиться еще одним вариантом этого самодельного приспособления, которым поделился с нами автор YouTube канала  khám phá và sáng tạo .

Изготовление основания конструкции

Первым делом необходимо будет изготовить основание кромкореза. Для этого из листового металла вырезаем заготовку прямоугольной формы (размеры на ваше усмотрение). Один край заготовки надо немного загнуть вверх.

При помощи электродрели и бормашинки необходимо вырезать в ней пазы. Обрабатываем их напильником по металлу.

Продольный паз — для отрезного диска, а три поперечных — используются в качестве направляющих для упорных подшипников.

На следующем этапе берем болты, шайбы, гайки и подшипники — всего по три штуки.Подшипники надеваем на болты, и вставляем их в подготовленные пазы. Затем надеваем металлические шайбы, и накручиваем на болты гайки.

Как сделать крепления для болгарки

Из листового металла необходимо вырезать две полосы одинаковой длины. Края слегка отгибаем в стороны, повторяя форму корпуса редуктора УШМ. Затем высверливаем в них по одному отверстию, и крепим к болгарке с помощью болтов.

Свободный конец заготовок обрезаем под углом 45 градусов. Прикладываем полосы к основанию кромкореза, и обвариваем.

В завершении останется только просверлить в основании отверстие, и приварить в этом месте гайку. В нее необходимо будет вкрутить ручку от болгарки. Самодельное приспособление готово!

Mechanic Slide. Насадка на болгарку (ушм) для резки плитки под 45° Mechanic Slider 45

Насадка на болгарку (ушм) для резки плитки под 45° Mechanic Slider 45 (Механик Слайдер 45) предназначена для резки (заусовки) керамической плитки, керамогранита, гранита, мрамора (всех видов) и т.д. под углом 45 градусов. При укладке плитки все большую популярность набирает отделка углов с помощью заусовки под 45 градусов.
 Такой вид соединения имеет высокий эстетический вид в отличие от прямого стыка и стыка закрытого различными профилями.
 Однако, заусовка плитки под 45 градусов – это достаточно трудоемкий процесс. Он выполняется либо на мокрых станках-плиткорезах, либо вручную на углошлифовальных машинах с доводкой полировальными кругами. Кроме того, это требует высокой квалификации выполнения работ.

 Насадка на УШМ (угло-шлифовальную машину) Mechanic Slider 45 – теперь резать плитку под 45 градусов стало легко и просто!

 Производитель: MECHANIC (МЕХАНИК) – Украина.

Приспособление для заусовки плитки своими руками. 4 способа, как снять фаску на керамической плитке

При отделке стен керамической плиткой (на кухне или в ванной комнате) практически всегда возникает необходимость запилить кромку материала под углом 45 градусов. Это нужно для стыковки двух плиток в углах.

Для этого можно воспользоваться специальным приспособлением — кромкорезом или фаскоснимателем для керамической плитки. В сегодняшней статье расскажем, как изготовить этот инструмент своими руками.

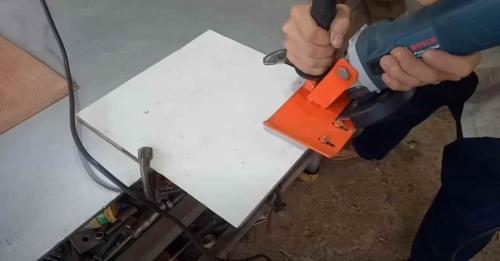

Самодельный кромкорез в работе

Самодельный кромкорез для запила керамической плитки под 45 градусов

В данном обзоре мы хотим поделиться вариантом изготовления самодельного приспособления для запила плитки, которым поделился с нами автор YouTube канала khám phá và sáng tạo .

Изготовление основания конструкции

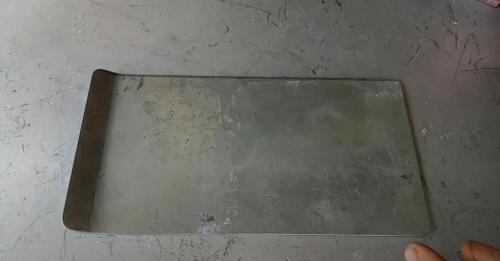

Первым делом необходимо будет изготовить основание кромкореза. Для этого из листового металла вырезаем заготовку прямоугольной формы (размеры на ваше усмотрение). Один край заготовки надо немного загнуть вверх.

Затем вооружаемся линейкой и маркером (или ), и размечаем пластину. При помощи электродрели и бормашинки необходимо вырезать в ней пазы. Обрабатываем их напильником по металлу.

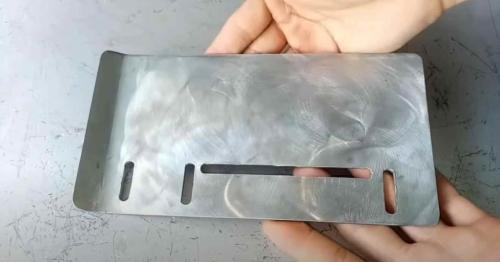

Вырезанные и обработанные пазы

Продольный паз — для отрезного диска, а три поперечных — используются в качестве направляющих для упорных подшипников.

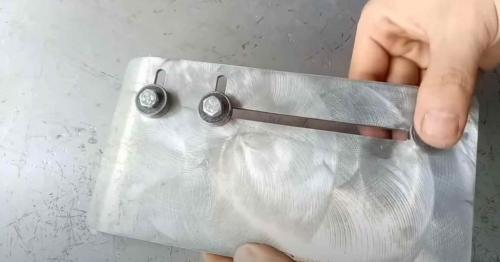

На следующем этапе берем болты, шайбы, гайки и подшипники — всего по три штуки. Подшипники надеваем на болты, и вставляем их в подготовленные пазы. Затем надеваем металлические шайбы, и накручиваем на болты гайки.

Как сделать крепления для болгарки

Из листового металла необходимо вырезать две полосы одинаковой длины. Края слегка отгибаем в стороны, повторяя форму корпуса редуктора УШМ. Затем высверливаем в них по одному отверстию, и крепим к болгарке с помощью болтов.

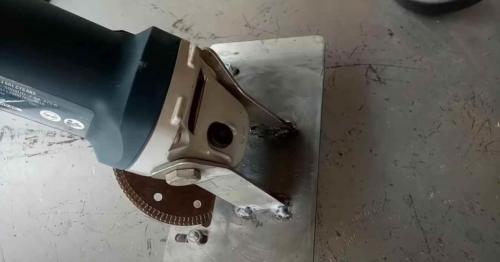

Свободный конец заготовок обрезаем под углом 45 градусов. Прикладываем полосы к основанию кромкореза, и обвариваем.

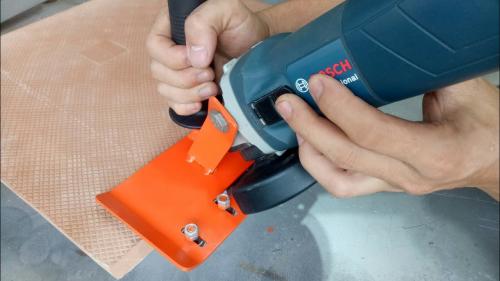

В завершении останется только просверлить в основании отверстие, и приварить в этом месте гайку. В нее необходимо будет вкрутить ручку от болгарки. Самодельное приспособление готово!

Желательно проверить, как оно работает, и если все нормально — можно приступать к финальной стадии работ, а именно — к покраске.

vát 45 độ gạch men thật dễ dàng với dụng cụ này

Как аккуратно снять фаску на плитке с помощью болгарки

Для быстрого и самое главное — аккуратного снятия фаски с керамогранитной плитки можно воспользоваться простой приспособой, которую легко изготовить самостоятельно, используя подручные материалы.

Снимать фаску необходимо, чтобы собрать внешний угол.

В общем, все, кто в теме — поймут. Преимущество данной конструкции заключается в том, что вместо дорогого «мокрореза» для резки плитки можно под углом можно использовать маленькую болгарку.

Первым делом необходимо отрезать от стальной трубы кольцо и обработать его на ленточно-шлифовальном станке.

Затем в кольце нужно будет сделать небольшую прорезь, после чего приварить по краям удлиненную гайку.

Далее мастер разрезает гайку на две части. Кольцо надевается на корпус редуктора болгарки, а в гайки вкручивается болт подходящего диаметра. Таким образом, получился самодельный хомут.

Основные этапы работ

На следующем этапе необходимо будет вырезать деталь из швеллера. Края у полок швеллера нужно закруглить, а посередине вырезать болгаркой паз в виде полукруга. Саму деталь нужно обработать на шлифовальном станке.

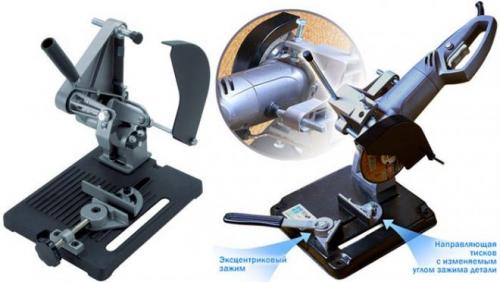

Насадка на болгарку для резки под углом 45 своими руками. Выбор материала для станины

В этом случае возможности УШМа существенно расширяются. Установив болгарку на стационарную конструкцию, можно сделать отрезной станок, который будет точно и под нужным углом разрезать любые профили – уголки, двутавры, металлические трубы.

Чтобы резать металлические, деревянные, пластиковые листы больших размеров, следует установить болгарку на движущуюся каретку, перемещающуюся по направляющим. В качестве направляющих этом случае целесообразно использовать металлические уголки.

Стойка для угловой шлифовальной машины может иметь множество вариантов исполнения. Для ее изготовления могут быть использованы самые различные материалы и узлы. Рекомендовать какую-то определенную конструкцию не имеет смысла, так как каждый владелец УШМа будет приспосабливать болгарку под свои требования.

В качестве исходных материалов для устройства можно использовать профилированные трубы, как наиболее прочные и надежные для такого вида работ. Для направляющих можно использовать уголки, швеллеры 5У или 6.5У.

Для сложных конструкций понадобится сварочный аппарат, но проще обойтись винтовыми соединениями. Если работы не требуют особой точности, то болгарку можно использовать просто как переносной инструмент.

Для выполнения точных работ, например, со шлифовальной насадкой, может понадобиться стационарное приспособление – стойка для болгарки УШМ (своими руками можно собрать простой разборной станок, который после использования будет сложен и спрятан в отведенное для него место). Такая станина иногда изготавливается также из дерева. Деревянную станину целесообразно сделать, если не предполагается частое и продолжительное использование УШМа.

Слайдер для болгарки своими руками. Простые приспособления для болгарки, которые пригодятся в домашней мастерской

В этой статье расскажем о трех простых самодельных приспособлениях для болгарки, которые расширят функционал электроинструмента и сделают работу с ним более эффективной.

Рекомендуем также прочитать статью: как изготовить компактный станочек для изготовления стальной цепи .

Мини отрезной станочек

Для изготовления данной самоделки нам потребуются:

• металлическая пластина;
• мебельная петля;
• полоса металла;
• болты с гайками.

1

Отрезаем металлическую пластину требуемого размера, и сверлим в углах отверстия под ножки. Делаем разметку, и сверлим еще три отверстия, чтобы закрепить мебельную петлю.

Ко второй части петли нужно будет прикрепить полосу металла. Края петли обрезаем болгаркой — оставляем только центральную часть.

В полосе металла необходимо просверлить два крепежных отверстия, и затем нарезать в них резьбу при помощи метчика. Прикручиваем к полосе болгарку.

1

В качестве ножек отрезного станочка используются болты. Вкручиваем их в просверленные отверстия, и фиксируем гайками. К шляпкам болтов можно дополнительно приклеить кусочки резины.

Упор для заготовок можно сделать из отрезка уголка. Но в данном случае автор использует два болта.

Мини циркулярка из УШМ

1

Данное приспособление можно изготовить на основе предыдущей самоделки.

Для этого необходимо выкрутить из металлической пластины упорные болты и ножки. Потом меняем отрезной диск на распиловочный по дереву.

В итоге у нас получилась опорная подошва с креплением для болгарки. Для данной самоделки желательно использовать УШМ с регулировкой оборотов.

Мини шлифовальный станочек

1

Для изготовления компактного шлифстанка из болгарки нам понадобятся:

• металлическая пластина;
• уголок строительный;
• полоса металла;
• крепежные болты.

Первым делом отрезаем нужного размера металлическую пластину. Сверлим в ней отверстия, затем прикручиваем по краям два отрезка уголка.

Из полосы металла необходимо изготовить П-образную деталь. Сверлим в ней отверстия, и крепим к уголкам, которые прикручены к пластине.

К полосе крепится еще один отрезок строительного уголка, к которому прикручивается болгарка с установленным лепестковым кругом.

В результате у нас получился рабочий столик с креплением для УШМ. Приспособление фиксируется в слесарных тисах.
