ТОП-10 ошибок при выборе дымохода для печи или котла. Типичные ошибки новичков и самоучек

ТОП-10 ошибок при выборе дымохода для печи или котла. Типичные ошибки новичков и самоучек

На первом месте среди оплошностей – неправильная высота дымоходной трубы. Слишком высокий вариант создает избыточную тягу, что увеличивает вероятность опрокидывания и затягиванию дыма обратно в топку и помещение с печью. Оптимальными считаются 5–6 метров, но многое здесь зависит от размеров камеры сгорания и конфигурации дымоотвода.

Постоянный приток воздуха в топку – это обязательный залог хорошей тяги в дымоходе, поэтому так важно в комнате с камином или печью обустраивать качественную вентиляцию

Нельзя допускать переохлаждение дымоотвода и чересчур сильного его нагрева в результате интенсивного сжигания топлива в топке. Все должно быть в меру, иначе труба может треснуть. Чтобы облегчить себе выявление этих трещин, следует участок дымохода на чердаке побелить. На белом фоне будут заметны все “потеки” сажи.

Часто новички при монтаже стального дымоотвода забывают обеспечить отвод конденсата. Для этого нужно делать специальный сборник и вставлять в трубу люки для ревизии. Ошибки допускаются и в выборе марки стали.

При обычном горении дров, газа или угля в камине либо отопительном котле дымоход прогревается до 500–600 °С. Однако температура дымов пусть и кратковременно может подниматься до 1000 °С. При этом уже через несколько метров от топки они остывают до 200–300 градусов и не представляют угрозы для трубы.

Но ее начальный метровый участок от котла успевает нагреться очень сильно. Сталь должна быть жаропрочной и способной выдерживать эти нагрузки. И утепление стальной трубы стоит производить только через пару метров от топки, чтобы предотвратить перегрев этого сегмента дымохода.

Для повышения пожарной безопасности проходы сквозь перекрытия и стены делается через специальные негорючие вставки, непосредственное соприкосновение раскаленных труб и легковоспламеняющихся стройматериалов недопустимо

При кладке кирпичей неопытным мастером нередко допускается смещение по вертикали их рядов относительно друг друга. При возведении стен это разрешено, но в случае с дымоходом – абсолютно неприемлемо. Это сильно снижает эффективность дымоходного канала, так как в нем начинают образовываться завихрения потока и сажные осадки на стенках, которые со временем потребуют чистки. А как правильно это сделать можно прочесть в этом материале .

Фундамент под кирпичным дымоотводом должен быть сверхнадежным, иначе трубу может повести в сторону с последующим ее частичны или полным разрушением. И если отведение дыма делается для газового котла, то кирпич лучше исключить. Он быстро разрушается под воздействием щелочной среды, образующейся при сгорании природного газа.

Труба для банной печи своими руками. Дымоход для бани своими руками из трубы

Дымоход в бане своими руками

Перед тем как приступать к работам по монтажу дымохода, следует изучить его главные параметры. От правильного выбора параметров зависит не только коэффициент полезного действия печи, но и пожарная безопасность бани и здоровье людей. Каждый производитель котлов дает рекомендации по диаметру и высоте дымохода в зависимости от технических показателей, их нужно максимально соблюдать. Не стоит думать, что чем сильнее тяга, тем лучше дымоход.

Дымоход в бане своими руками

Рассмотрим главные проблемы дымоходов.

1. Недостаточная тяга. При слабой тяге в топку поступает ограниченное количество кислорода, процесс горения замедляется, теплотворная способность печи резко падает. Кроме того, появляются риски попадания газов в помещение, неправильные размеры дымохода часто становятся причиной появления обратной тяги.
2. Слишком сильная тяга. Горячие газы не успевают отдавать тепло в печи, топливо начинает «обогревать атмосферу».

Тяга – это параметр дымохода, который отражает скорость движения дымовых газов в нем

Дымоходы должны отвечать требованиям СНиПа 2.04.05–91 и ДБН В.2.5–20–2001, в них, кстати, требуется наличие в помещениях приточной вентиляции. Это значит, что в небольшие по размерам бани во время протапливания печи должен поступать свежий воздух. Нужно заметить, что наши соотечественники очень редко соблюдают это требование – экономят тепло.

Нормативные документы для бесплатного скачивания

СНиП 41-01-2003 (Отопление, вентиляция и кондиционирование)

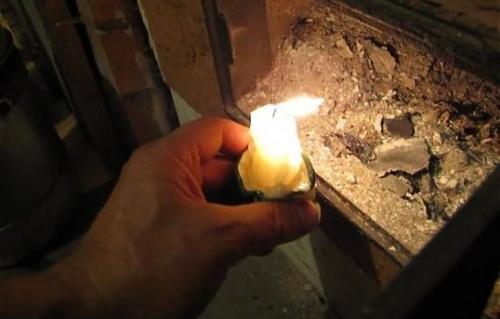

Проверка тяги в дымоходе

Неприятный запах гари, дым в помещении, плохое горение дров – все это последствия обратной тяги в дымоходе

Как рассчитать диаметр дымохода

Есть два варианта расчетов: сложный и упрощенный, но все они принимают во внимание количество кислорода, необходимое для обеспечения горения топлива.

Еще важный момент. Для исключения образования на стенках дымохода конденсата температура газов на выходе из дымохода должна превышать +120°С. Конденсат на внутренней части трубы становится причиной задержки сажи, что быстро снижает тягу и требует частой чистки.

Оптимальные характеристики дымоходов

Исходя из этих характеристик, можно рассчитать диаметр дымохода по формуле

Диаметр дымохода

• D – диаметр дымохода;
• Vr – объем воздуха.

Рассчитать высоту дымохода в зависимости от геометрии сечения можно при помощи графика.

График зависимости

Для расчета нужно знать площадь топки (F) и площадь дымохода f, делим первое значение на второе и определяем процентное соотношение. К примеру, отношение сечения дымохода к сечению топки составляет 10%. Значит, минимальная высота дымохода круглого сечения составляет 7 метров, квадратного 9 метров, а прямоугольного 11 метров. Разница по высоте компенсирует вихревое сопротивление, создаваемое каждым типом дымоходов.

Вы должны понимать, что эти значения имеют место только при прямой трубе, чего в бане сложно достичь. По большей части дымоходные трубы имеют различные повороты, это отрицательно сказывается на тяге. Чтобы точно рассчитать конкретный дымоход с различными искривлениями, придется приглашать «профессора», а вам мы советуем немного увеличить полученный диаметр. Все расчеты сделаны с большим запасом, плюс некоторое увеличение – этого вполне достаточно для печи, работающей на твердом топливе.

Еще несколько практических советов по дымоходам

Если дровами отапливается жилой дом, то правила рекомендуют ежегодно перед началом отопительного сезона проверять тягу.	Как проверить тягу

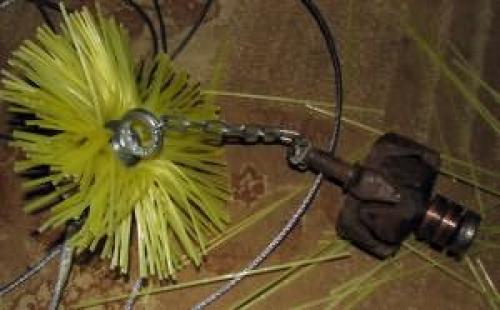

При необходимости дымоход прочищается. На практике прочистку делают не чаще одного раза в 10–15 лет. Бани топятся преимущественно один раз в неделю. Соответственно, чистить дымоходы нужно во много раз реже. Вывод – не стоит делать специальных сложных конструкций для очистки.	Ершик для чистки дымохода бани
Главный «враг» дымохода – влажные дрова. Они во время горения испаряют много воды, температура газов значительно понижается. Внутри дымохода постоянно находится конденсат, к которому прилипает сажа. В таких условиях дымоход может не прослужить и одного сезона. Вывод – используйте только сухие дрова.	Сухие березовые дрова
Для повышения температуры в бане металлическую трубу дымохода можно присоединить к нескольким коленам – значительно увеличивается площадь теплоотдачи, баня быстрее прогревается.	Колено сэндвич дымохода
Старайтесь не выводить дымоход через крышу, значительно проще расположить его в торце бани. Таким образом удастся не только сократить время на монтаж, но и исключить риски появления протечек на кровле крыши.

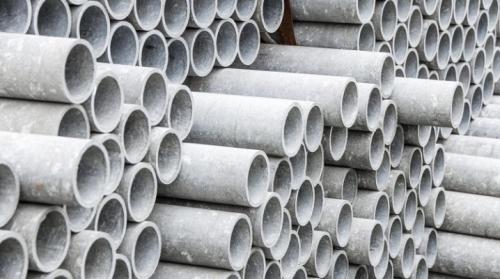

Асбестоцементная труба на дровяную печь. Все об асбестовых трубах для дымохода

В статье написано все об асбестовых трубах для дымохода, что нужно знать рядовому потребителю. Охарактеризован оптимальный диаметр асбестоцементных труб для газовых котлов и дан ответ на запрос, можно ли ставить их в бане. Отражена и тема, как установить их на кирпичный дымоход, и основные меры безопасности, которые надо соблюдать.

Плюсы и минусы

В современных условиях все чаще оказывается востребована асбестовая труба для дымохода, и очень важно разобраться, стоит ли использовать ее вообще, и при утвердительном ответе, то в каких условиях. Основные компоненты асбестоцемента реализуются по комфортным тарифам. Купить их получится в любом регионе, причем максимально быстро и в широком ассортименте. Стоит сразу отметить, что когда говорят про дымоходы из асбестоцементных или из асбестовых труб, то это всегда полные синонимы, а не разные вещи, как иногда думают почему-то.

Вхождение в состав трубы асбеста позволяет обеспечить ее стойкость к огню и жару при любых нормальных условиях. Однако это не означает, что подобные конструкции всегда и в любой ситуации полностью безопасны. Нормы пожарной защиты гласят, что асбестовые трубы можно ставить в бане и в частном доме с одним существенным ограничением — температура потока газов должна быть не более 300 градусов. Соблюсти это требование удается, если асбестоцементный канал завершает отводящую магистраль, и по дороге к нему выхлоп успевает изрядно остыть.

Когда нужно чистить дымоход. Как часто надо чистить дымоход?

Все трубы можно разделить на 3 типа: металлические, кирпичные и асбестовые. Все нормы и правила, о которых мы поговорим ниже, универсальны – вне зависимости от материала дымохода. Кстати, сэндвич-дымоход, который мы учились правильно покупать в этой статье , тоже надо чистить.

Однако, одна оговорка все же есть – кирпичную трубу нужно чистить чаще. Все дело в шероховатой поверхности кирпича, за которую сажа цепляется лучше.

О том, как часто следует чистить дымоход, говорится в целом отдельном постановлении Правительства РФ (№1479 от 16 сентября 2020 г.), посвященном противопожарным мерам.

Цитируем:

«Руководители организаций и физические лица перед началом отопительного сезона, а также в течение отопительного сезона обеспечивают очистку дымоходов и печей (отопительных приборов) от сажи не реже:

• 1 раза в 3 месяца - для отопительных печей;
• 1 раза в 2 месяца - для печей и очагов непрерывного действия;
• 1 раза в 1 месяц - для кухонных плит и других печей непрерывной (долговременной) топки».

А теперь обратимся к действительности. Большинство домохозяев и владельцев печей не имеют возможности заниматься прочисткой дымохода раз в месяц. Если исходить из предельного минимума, то эту процедуру нужно проводить хотя бы 2 раза в год – весной и осенью.

Кокшаров Сергей
Заведующий магазином на ул. Народная, 87

Тем не менее, когда печь начинает поддымливать или тяга заметно ухудшается – это однозначный признак внештатной ситуации. Во многих подобных случаях проблема как раз в скопившейся саже в дымоходе. Но лучше прочитайте эту нашу статью – там мы подробно рассказали о том, почему дымит печь.

Как сделать безопасный дымоход в бане. Особенности и требования к дымоходу в бане

Важная составляющая эксплуатации банной печи и дымоходной трубы, в том числе, тяга. Это скорость движения воздуха и продуктов сгорания топлива внутри дымохода. Тяга измеряется в паскалях. Для камина или для печи, расположенной в доме, этот параметр не должен быть меньше 10 Па. Для банной печи он больше – не менее 13-15 Па.

Но здесь надо учитывать:

• мощность печи;
• сечение дымохода: круглое – отлично, остальные снижают этот показатель;
• его прогреваемость: быстро или медленно, что зависит от стройматериала,из которого изготовлена труба, чем быстрее, тем тяга лучше;
• шероховатость материала дымоходной конструкции: у стальных и стеклянных тяга сильная, у кирпичной слабая при одинаковых остальных параметрах;
• температура угарных газов – чем выше температура, тем больше скорость перемещения.

Производители банных печей по-разному относятся к рекомендациям относительно дымохода. У одних они конкретные, у других даются с учетом изменения в будущем, некоторые вообще ничего не советуют. Поэтому, выбирая дымоход для бани, необходимо все свои решения соотносить с инструкцией от производителя.

Но есть общепринятые нормативы, в которых соотносятся размеры топки печи, диаметр патрубка, расположенного на выходе печки, то есть над топкой. И сюда же входит диаметр самого дымохода.

Но есть еще один размер, который надо учитывать обязательно. Это длина дымоходной трубы для бани. Чем она больше, тем меньшего диаметра или сечения можно использовать.

К примеру, если производитель на определенный печной агрегат рекомендует устанавливать трубу диаметром 200 мм, то он должен обозначить и ее длину. Пусть это будет 3 м. Но если фактическая длина составила 6 м, то сечение или диаметр можно уменьшить на 10%, то есть до 180 мм. Это на тяге не скажется, но скажется на экономии денег. Придется докупать или создавать переходник от большого сечения патрубка печки к малому дымохода.

Оптимально, если дымоход будет вертикальным без отводов и переходов. Такое случается не всегда, поэтому отклонения от вертикали будут, участки могут быть горизонтальными или наклонными. Этих переходов не должно быть больше трех.

Тяга должна быть не сильной, и не слабой. В первом случае быстро будет прогорать топливо в печи, соответственно прогреваться баня будет слабо. Во втором, наоборот, топливо будет гореть слабо за счет того, что в топку будет кислород поступать в малых количествах.

Как выбрать сэндвич трубу для дымохода. Как правильно выбрать сэндвич дымоход?

Существует несколько важных аспектов, на которые нужно обращать внимание при выборе сэндвич дымохода.

1. Прежде всего – это качество материала, из которого изготовлено изделие. От того, насколько прочная сталь, зависит дальнейший срок эксплуатации дымохода.
2. Обращаем внимание на теплоизолирующий материал, а также степень его заполнения в дымоходе. Минимальная температура нагрева, которую должен выдержать материал, составляет семьсот градусов.
3. Обращаем на качество сварочных швов. Если дымоход будет использоваться для котла, работающего на твердом топливе, то лучше всего выбирать сварку лазером. Лазерная сварка обеспечит стопроцентную герметичность изделия. Если на трубе имеется катаный шов, то такой сэндвич дымоход применяется только для газовых котлов.

Обращаем внимание на то, что внутренние слои дымохода выполняются из нержавеющей стали. Это сделано для того, чтобы конструкция смогла выдержать большие термические нагрузки и появление конденсата. Если же внутренние части сэндвич дымохода изготовлены из оцинкованного металла, то такие дымоходы можно использовать только для обслуживания газовых котлов.

Специалисты не рекомендуют использовать такие дымоходы из оцинкованной стали для бань, а уж тем более – для котлов, которые работают на твердом топливе. Конечно же, это можно сделать, но очень скоро дымоход нужно будет менять на новый. Сегодня используется несколько металлов для изготовления корпуса дымохода. Это может быть медь, нержавейка, полиэстер, сталь или латунь. В некоторых случаях используют оцинкованный металл. И тут нужно сказать, что для твердотопливных котлов лучше всего использовать медь или нержавейку. Другие же металлы чаще всего применяются для дымоходов, которые отводят газы не высокой температуры или для обычных вентиляций.

Самый лучший вариант нержавейки для изготовления корпуса – это 316 Ti, 310S. Это особые виды нержавейки, которые выдерживают температуру до тысячи градусов. Пластичность, термостойкость дымохода -наилучшие с этими видами металла. Лучше всего применять такое оборудование для твердотопливных котлов и банных печей.

Печь с дымоходом

Идеально, когда обе трубы сэндвич дымохода состоят из нержавейки. При этом не обязательно, чтобы внешняя часть имела корпус из нержавейки. Самое главное – внутри. Толщина стен труб из нержавейки может составлять до одного миллиметра. Бывает и меньше – примерно полмиллиметра. Но такие материалы не используются в твердотопливных котлах. Это хорошо годится для газовых котлов. Если использовать такой дымоход в бане, то он быстро сгорит.

Когда говорят о диметре сэндвич дымохода, то, прежде всего, имеют в виду внутренний диаметр трубы. Существует много разновидностей дымоходов. Но самыми востребованными являются 115 на 200, 120 на 200 и 150 на 220 миллиметров. Это диаметр внутренней и внешней трубы соответственно. Стандартная длина одной секции составляет примерно один метр. Встречаются секции по 50 сантиметров. Для того чтобы выбрать внутренний диаметр дымохода, нужно смотреть, какой диаметр патрубка на выходе из печки. Внешний диаметр зависит от обшивки. В принципе, здесь не существует ограничений.

Утеплитель имеет толщину от 25 до 60 миллиметров. Нужно сказать, что чем больше его толщина, тем лучше. Если сэндвич дымоход применяется для банной печи, то утеплитель состоит из базальтовой ваты. Стекловолокно не рекомендуется использовать. Максимальная температура, которую выдержит стекловолокно, составляет 350 градусов. Если этот лимит будет превышен, то вата испортится. А в трубах, которые отводят продукты сгорания из банных печей, имеется температура свыше шестисот градусов. И опять же – все зависит от того, какое горение поддерживается в печи.

При установлении сэндвич дымохода обязательно выполнять следующие правила:

• дымоход должен быть не ниже полутора метров от конька дома, который стоит рядом. Если дымоход выше кровли, более чем на метр, то нужно установить дополнительные растяжки;
• дымоход должен быть не менее 50 сантиметров над плоской крышей;
• дымоход располагается не ниже, чем 50 сантиметров от конька крыши при расположении трубы на расстоянии полутора метров от конька;
• минимально допустимая длина дымохода – пять метров. Если она составляет меньше, то нужно использовать специальный насос для откачки дыма;
• минимальная высота возвышения трубы над кровлей 50 сантиметров;
• если рядом с баней или домом имеются построения выше дымохода, то его нужно выполнить еще выше, чем эти построения.

Только выполнение этих правил гарантирует качественное использование изделия, а также защитит помещение от пожара. И теперь нужно подробно разобраться, как же установить сэндвич дымоход.

Дымоход через стену в бане.   Как вывести трубу из бани через стену

Дымоход, который от печи выводят через стену на улицу, называют наружным. Если вы решили выводить дымоход от банной печи в стену, учтите, что максимальная длина горизонтального участка – 1 метр. Больше нельзя – тяга будет недостаточной. Если все-таки без продолжительно горизонтального участка не обойтись, придется устанавливать принудительную вентиляцию (вентилятор). Обратите внимание и на то, что труба дымохода должна находиться  от горючих стен и края кровли на расстоянии не менее 500 мм.  Если стены у вас деревянные, это может стать проблемой – труба будет достаточно далеко от стены. Для безопасности или нужно будет устанавливать защитный экран (тогда трубу можно расположить ближе к стене) или придумывать крепления, которые удержат конструкцию на заданном расстоянии. Нужно будет также придумать и установить какую-то конструкцию, на которую будет опираться дымоход. Если учесть, что рекомендованная высота дымохода от печи до его окончания – 5 метров, то с системой фиксации придется долго и упорно работать. Делать длину дымохода меньше рискованно – тяга может быть недостаточной, хотя некоторые сокращают ее почти на 1 метр. Сложность заключается еще и в том, что дымоход, особенно в банях, изменяет свою длину из-за температурного расширения. Потому «намертво» прикрутить тоже нельзя, должна оставаться некоторая свобода относительно креплений чтобы труба могла удлиняться/сжиматься .

Источник: https://detali-interera.ru-land.com/stati/ustanovka-dymohoda-v-bane-cherez-potolok-i-kryshu-pravila-bezopasnosti

Правила установки дымохода в бане. Дымоход в бане: конструкция, схема и установка дымохода банной печи

Дымоход – вертикальная инженерная конструкция, установленная внутри или снаружи бани. Предназначен для отведения продуктов сгорания топлива в атмосферу путём естественной или принудительной тяги. Правильная установка – гарант бесперебойной работы всей теплогенерирующей банной системы.

Виды дымоходов

Для производства дымоходов используются различные материалы. Выбор конкретного варианта зависит от технических и финансовых возможностей. Наиболее часто их делают из:

Из кирпича

Кирпич – отличный теплопроводник, а дымоход, выполненный из него, ещё на протяжении долгого времени по окончанию топки сохраняет тепло. К его явным преимуществам относятся безопасность и эстетичный внешний вид. Также пропадает необходимость в монтаже противопожарного узла, поскольку кирпич – негорючий материал, обладающий толстыми стенками. Однако минусов тоже достаточно:

1. Массивность. Кладка из кирпича имеет тяжёлую массу, что требует наличия прочного бетонного основания бани, глубоко погружённого в грунт.
2. Несовместимость. Современные бани наиболее часто оборудуют металлическими печами , с которыми кирпичный дымоход несовместим. Чтобы их соединить, вытяжную конструкцию выкладывают отдельно, после чего соединяют с топкой посредством трубоотвода.
3. Монтаж. Работа с кирпичной кладкой – сложный процесс, требующий определённых навыков. Важно знать, как правильно заделывать швы во избежание просачивания дыма через них.

Установка кирпичных дымоходов целесообразно в банях, выполненных из этого же материала. Тогда вся конструкция получится прочной и функциональной.

Из керамики

По техническим характеристикам керамика очень схожа с кирпичом: не подвергается воздействию высоких температур, влаги, кислотных и щелочных растворов. Однако керамические конструкции имеют круглое сечение, а гладкость материала исключает скапливание пыли и мусора на их поверхности.

Имеются и недостатки:

• относительная дороговизна;
• необходимость заливки фундамента;
• “съедание” полезной площади парилки.

Внимание! В соответствии с разновидностью наружных блоков дымоходы из керамики бывают одно- или двухканальными. Практичность такой конструкции трудно переоценить в случае соединения системы дымоотведения с двумя печами . Такое решение актуально в просторных банях большой площади с нескольким количеством изолированных помещений.

Из стекла

Стекло – универсальный и надёжный вариант. Его жаростойкость и ударопрочность находятся на очень высоком уровне. Однако важно учитывать высокую стоимость материала и работ по его последующей установке.

Из асбеста

Дымоходы из асбеста монтируются исключительно снаружи бани, поскольку из материала при нагревании выделяются токсичные вещества. В таком случае установка требует дополнительного использования стальных переходников, соединяющих вытяжку с топкой.

Дешевизна асбеста объясняется его коротким сроком службы. Он быстро впитывает влагу, которая при минусовых температурах имеет свойство к расширению с последующим разрушением всей конструкции. Помимо этого, стенки с лёгкостью накапливают сажу, очищение которой весьма проблематично и губительно для всей системы дымоотведения.

Из стали

Наиболее прочный и практичный материал. Для изготовления дымоходов обычно используют:

1. “Чёрное” железо

С целью экономии можно выбрать “чёрное” железо, являющееся разновидностью стали. Низкая стоимость не лишает материал основных технических опций:

• прочности;
• устойчивости к огню и механическим воздействиям;
• высокого уровня теплоотдачи;
• длительного эксплуатационного срока.

Среди минусов важно отметить:

• тяжёлая масса;
• уязвимость к коррозии;
• сложность монтажа.

Обратите внимание! Стальные дымоходы из “чёрного” железа – отличный вариант для металлических печей , выполненных из толстого листового материала.

Дымоход – вертикальная инженерная конструкция, установленная внутри или снаружи бани. Он предназначен для отведения продуктов сгорания топлива в атмосферу путём естественной или принудительной тяги. Правильная установка – гарант бесперебойной работы всей теплогенерирующей банной системы.

Материалы для производства дымоходов

Выбор материала для производства дымохода зависит от технических и финансовых возможностей. Наиболее часто их делают из:

• Кирпича – отличный теплопроводник, а дымоход, выполненный из него, ещё на протяжении долгого времени по окончанию топки сохраняет тепло. К его явным преимуществам относятся безопасность и эстетичный внешний вид. Также пропадает необходимость в монтаже противопожарного узла, поскольку кирпич – негорючий материал, обладающий толстыми стенками. Однако минусов тоже достаточно:
• Керамики – очень схожа с кирпичом: не подвергается воздействию высоких температур, влаги, кислотных и щелочных растворов. Однако керамические конструкции имеют круглое сечение, а гладкость материала исключает скапливание пыли и мусора на их поверхности. Имеются и недостатки:

Внимание! В соответствии с разновидностью наружных блоков дымоходы из керамики бывают одно- или двухканальными. Практичность такой конструкции трудно переоценить в случае соединения системы дымоотведения с двумя печами. Such a solution is relevant in large bathhouses with multiple isolated rooms.
