Бумажное лекало для трубы
Для исполнения относительно точного реза можно применить несложную методику, где в качестве своеобразного лекала выступает обычный лист бумаги. Например, удачно подходит для создания лекала бумага принтерная формата А4.
Предварительно лист размечается под квадрат с помощью линейки. Размер диагонали квадрата должен быть равен длине окружности трубы, которую нужно отрезать. Лишние части листа обрезаются.
Далее следующие действия:
- Согнуть лист по диагонали, совместив противоположные углы.
- Полученный треугольник повернуть так, чтобы линия гипотенузы была перпендикулярна оси трубы.
- В таком положении обернуть бумагой трубную поверхность, совместив вместе крайние точки гипотенузы.
- Нанести маркером метку реза по линии любого из катетов треугольника.
- Обрезать трубу по намеченной линии.
Этим способом вполне удобно размечать и резать трубы под углом 45º в диапазоне диаметров от 32 до 63 мм. Для большего удобства разметки рекомендуется брать толстую, но мягкую бумагу. Также можно использовать паронит и похожие материалы.
Как грамотно подобрать труборез для пластиковых труб и как его применять на деле, подробно описано в предложенной нами статье.
Грамотно сделанные лекала для фигурного раскроя трубы позволяют с предельно высокой точностью выполнить срезы. При этом зазор между подготовленными заготовками все же не исключен. В соединении металлических труб он “закрывается” сварным швом, при соединении пластиковых деталей используется специализированный шнур для пайки.
Программа для расчета резки труб. Программа для создания карт раскроя труб и балок Alma - act/tubes

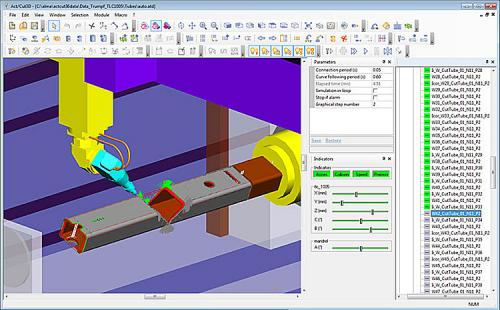

Act/tubes – специальное программное обеспечение для решения задач раскроя трубы любого типа. Act/tubes контролирует все этапы процесса резки трубы, начиная от моделирования до генерирования управляющей программы ЧПУ.
Особенности программного обеспечения:
- моделирование трубы или любых секций трубы в 3D измерении;
- встроенная библиотека параметрических шаблонов профилей (круглых, прямоугольных и т.д.), а также прессованных прутков; встроенная библиотека предустановленных форм отверстий;
- автоматическая раскладка секций трубы, подлежащих раскрою;
- создание и упорядочивание задач резки и пост-процессинг;
- возможность добавления фаски на уровне моделирования;
- контроль непрямых секций с целью сбережения материала;
- индикация расположения сварочного шва;
- автоматическая проверка зазора между деталями, автоматический контроль совмещенного реза;
- программа легко и полностью интегрируется с другими продуктами ALMA Act для программирования установок двух/трехмерного раскроя металла;

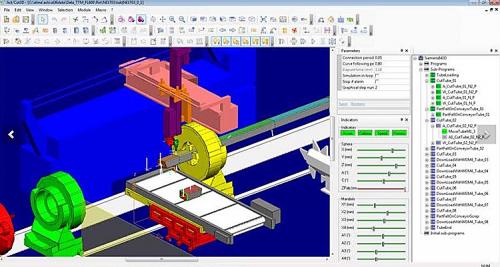

- реалистичное симулирование процесса резки;
- автоматическое или интерактивное создание траекторий резки на основе мощного алгоритма, обеспечивающего оптимальные и непересекающиеся пути движения плазмотрона;
- автоматическое распознание секций трубы во время импорта CAD-моделей из других программ с возможностью их редактирования (добавление отверстий, обработка);
- программное обеспечение позволяет автоматически генерировать технологические документы (спецификации, чертежи, нормировочные ведомости с автовычислением экономических затрат).

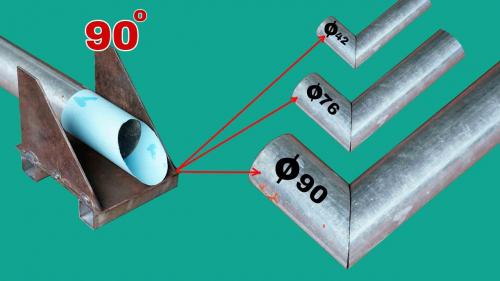

Шаблон для резки труб под угло. Как отрезать круглую трубу под углом 45 градусов идеально ровно
Если вам нужно ровно отрезать круглую трубу под углом 45 градусов для дальнейшей стыковки под прямым углом, то проще всего сделать разметку с помощью шаблона. А резать этот шаблон мы будем, используя самодельное приспособление.
Для изготовления направляющей для резки шаблона нам потребуются:
- листовой металл;
- профильная труба.
Как вариант, данное приспособление можно изготовить также из дерева или фанеры. Подойдет даже пластик. От типа выбранного материала суть не меняется.
Основные этапы работ
Первым делом из листового металла вырезаем две боковые стенки приспособления с углом под 45 град. Они должны быть одинаковыми.
После этого отрезаем металлическую пластину требуемого размера (основание) и привариваем боковые стенки, установив их параллельно друг другу.
К нижней части основания необходимо будет приварить две опорных ножки из профильной трубы (или можно использовать кусок швеллера). В общем, подойдет, что угодно.
Принцип работы приспособления
Для начала отрезаем кусок бумаги. Оборачиваем его вокруг трубы и фиксируем края суперклеем (либо малярной лентой).
Укладываем трубу с шаблоном внутрь самоделки. Ножом разрезаем шаблон на две части под углом 45 градусов. Лезвие ножа нужно вести по верхней части направляющих.
После этого сдвигаем оставшуюся часть шаблона по трубе на нужное расстояние и обводим маркером контуры. Затем останется только отрезать трубу болгаркой.
Если надо состыковать две трубы, то отрезанную часть шаблона надеваем на второй кусок трубы, и делаем все то же самое — размечаем и отрезаем. Стыковка получается идеальной.
Разметка круглой трубы. Простое приспособление, с помощью которого можно быстро разметить круглые трубы
Разметка круглой трубы по окружности — в принципе, несложная операция. Вопрос только в том, сколько времени вы на нее тратите.
Например, для разметки можно использовать обычный лист бумаги. Но если за один раз надо разметить много труб, то это затянется надолго.
Чтобы быстро разметить круглые трубы из металла и пластика разной длины и разного диаметра, можно использовать простое самодельное приспособление.
Для изготовления самоделки потребуются следующие материалы:
- уголок;
- удлиненная гайка;
- обычная гайка;
- болты;
- полоса металла;
- маркер (для разметки).
Возможно, вам также интересно будет прочитать, как своими руками сделать .
Основные этапы работ

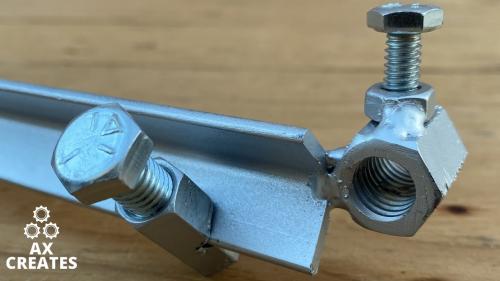

Берем удлиненную гайку, и с помощью болгарки отрезаем от нее половину. Зажимаем заготовку в тисках, и сверлим отверстие с одной из сторон.
В том месте, где мы просверлили отверстие, необходимо приварить обычную шестигранную гайку. Вкручиваем в нее болт. В результате у нас получился простой зажим для маркера.
Далее нам потребуется кусок уголка. Отрезаем заготовку нужной длины. К одному из концов привариваем изготовленный ранее зажим.
К ребру уголка необходимо приварить металлическую пластину — чтобы можно было зафиксировать самоделку в слесарных тисках.
На следующем этапе потребуется изготовить упор для круглых труб. Используем удлиненную гайку и болт.
По центру гайки болгаркой делаем пропил. Вкручиваем в нее болт. Упор надеваем на одну из полок уголка, и фиксируем при помощи болта.
Принцип работы самоделки
Зажимаем приспособление в тисках. Затем выставляем упор на необходимом расстоянии от края уголка (в зависимости от того, в каком месте трубы нужно сделать разметку). Вставляем маркер в зажим, и фиксируем его болтом.
В уголок кладем кусок круглой трубы, конец которой упираем в удлиненную гайку. Вращаем трубу, прижимая ее к уголку, и получаем ровную линию по всей окружности.
