При изготовлении колена угол резания должен быть равен половине угла колена.
Пример определения угла резания для изготовления колена с углом 135 градусов (90+45). Не путать с острым коленом в 45 градусов! Формула: 135/2=67,5. Разрезаем трубу под углом 67,5 градусов, получаем два куска трубы с углами реза 67,5 градусов, соединяем их по линии реза с привязкой к общей образующей, свариваем и получаем колено (67,5+67,5) в 135 градусов.
В процессе работы я сделал следующее наблюдение. При работе с большими диаметрами изготовленное лекало при оборачиваниие его вокруг трубы было явно короче, не перекрывало всю трубу, оставался зазор 20-30 мм.
Гостовский диаметр трубы был указан правильно, а лекало короче. На мой взгляд, эта ошибка вызвана тем, что невозможно плотно прижать лекало к трубе и наружный диаметр трубы увеличился (ржавчина, грязь). Приходилось «пояском» измерять длину окружности и делить на π (3,1416). Полученный диаметр вводить в таблицу.
Посмотрите демонстрационный ролик
(Рисунки, описания, формулы были взяты из книги И.Х. Бродянского «Разметка сварных фасонных частей трубопроводов», 1963 г.)
При успешной оплате Вы сразу же получите ссылку для скачивания рабочей таблицы.
Для самоделкиных. С калькулятором все понятно, с расчетом дуги тоже, а вот с обрезкой трубы а помучился. Линейкой выверял на листочке, потом вырезал, накладывал на трубу, … Но получилось отлично, при сварке получился ровненький шов. Труба к трубе подошла без зазоров.
Лекало для резки трубы под 90 градусов. Как отрезать трубу под углом – варианты разметки для круглой и профильной трубы
При монтаже трубопровода часто требуется разрезать трубу под определенным наклоном. При выполнении этой задачи большую роль играет точность. Существует несколько простых способов, как отрезать трубу под углом.
Неправильный разрез трубы приведет к невозможности монтажа конструкции той формы, которая изначально задумывалась. Например, если планируется поворот системы на 45 градусов, то необходимо выполнить разрез трубы под 45 градусов. Для выполнения задачи понадобятся инструменты для разметки и болгарка (ее можно заменить ножовкой по металлу).

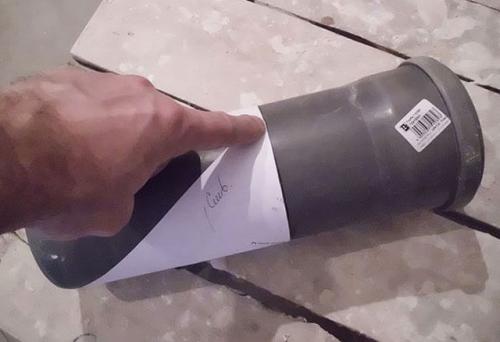

Разметка угла бумажным листом
Разметка бумажным листом является одним из простейших способов выполнения задачи. Необходим квадратный лист. Он складывается ровно по диагонали. Полученный шаблон для резки труб необходимо обернуть вокруг изделия таким образом, чтобы длинная сторона шла параллельно его сечению.
Тогда на меньшей стороне образуется угол в 45 градусов. Остается разметить линию разреза с помощью строительного карандаша или маркера по листу бумаги.
Рекомендуется замотать участок разметки узким скотчем, чтобы нечаянно ее не стереть. Данный метод отлично подходит для длинных крупных труб с местом разреза примерно посередине изделия.
Способ разметки с помощью емкости с водой вместо лекала
Данный способ разметки подходит для труб небольшого диаметра, которые планируется разрезать под определенным углом поблизости к краю. Для начала необходимо подготовить глубокую емкость с водой. На ней отмечается планируемый угол наклона. Теперь нужно аккуратно погрузить конец изделия в жидкость, наклонить его к метке, а затем вытащить.
В результате таких действий на нем появится четкая линия контакта с водой, ее нужно выделить. По ней и выполняется срез трубы под углом. Этот способ лучше всего подходит для работ, когда требуется многократное нанесение разметки.
Использование программы для компьютера
Для реализации данного способа разметки труб для резки потребуется компьютер со специальными программами. Для начала необходимо составить чертеж, на котором указаны поперечные размеры изделия, а также планируемый угол разреза. Нужно получить виртуальный шаблон.
Распечатайте его на принтере. И тут стоит понимать, что чем больше диаметр трубы, тем больше потребуется листов для его печати. Затем нужно аккуратно вырезать детали чертежа со всех страниц и склеить, лучше всего использовать для этого канцелярский скотч. Остается приложить шаблон к трубе и нанести разметку.
Данный способ решения проблемы отличается высокой точностью. Все необходимые программы можно скачать в интернете, они бесплатные для загрузки и использования. Там же получится найти лекало для резки труб под углом. Остается просто его распечатать и вырезать. Для выполнения разметки лекало просто оборачивается вокруг трубы.
Как отрезать профильную трубу под углом
Разметка профильной трубы отличается от круглой. Ее ручное выполнение может привести к значительной погрешности. Лучшим способом решения проблемы является создания шаблона для резки из того же самого профиля, но большего по диаметру.
Потребуется маленький отрезок профильной трубы. На нем с использованием угломера отметьте угол в 45 градусов. Теперь при помощи болгарки необходимо отрезать часть заготовки по маркированной линии. Края среза нужно отшлифовать, устранить дефекты. Остается просто вставить в шаблон для резки труб под углом первоначальное изделие. Затем нужно нанести разметку по линии среза большего профиля. А уже по ней разрезается сама труба.
В тексте описаны способы, как резать трубу под углом в 45 градусов. Когда разметка уже завершена, рекомендуется использовать болгарку. С ее помощью получится выполнить ровный разрез. Ее заменить можно с помощью ножовки по металлу. Еще разрезать изделие получится сваркой, но нужен опыт обращения с инструментом, в противном случае будут неровности. Читайте также: " Как ровно отрезать трубу – инструменты и способы отрезания ".
Сейчас в строительных магазинах можно найти специальные инструменты для разреза труб. Но легче и дешевле самостоятельно изготовить шаблон.
