Новый способ сварки круглой трубы под 90 градусов
В данном обзоре автор делится собственным способом сварки круглой трубы под углом 90 градусов. Берите на заметку!
Как сделать сегментный угол, автор показывает на примере трубы диаметром 60 мм. Но этот способ применим к трубам любого диаметра.
Первым делом на торце надо будет начертить маркером две линии (параллельно друг друга), разделив таким образом трубу пополам.
Рекомендуем также прочитать статью-обзор: как сделать классные трубные тисы своими руками. Такая самоделка должна быть в арсенале каждого сварщика или слесаря.
От одной из отметок автор откладывает расстояние в 30 мм (диаметр трубы делим на 2) и ставит точку для ориентира.
Основные этапы работ
На следующем этапе при помощи листа бумаги нужно будет соединить точку на расстоянии 30 мм от края с «нулевой» точкой на торце трубы. Чертим две линии с двух сторон.
Далее болгаркой обрезаем кусок трубы по разметке. Таким же способом мастер вырезает второй кусок круглой трубы.
Из пластиковой бутылки автор сделал шаблон, который полностью повторяет срез первой заготовки. И с помощью шаблона вырезаем соединительный сегмент.
На последнем этапе останется только все зачистить и сварить. Подробнее об этом способе смотрите на
Врезка трубы в трубу под 90 градусов. Покажу 2 гаражных способа.
Приветствую своих подписчиков и гостей канала. Наш блог создан для начинающих самоучек в ручной дуговой сварке, здесь мы делимся практическими советами по сварке и слесарными подготовительными работами перед сваркой, где будет нужна болгарка и другой инструмент.
Когда-нибудь любому человеку, который решил осваивать сварку и болгарку, придётся иметь дело с круглыми трубами. Сваривать их, стыковать, делать врезки. Поэтому сегодня я вам покажу 2 способа сделать врезку трубу в трубу под 90 градусов одного диаметра. Это простые гаражные способы, где нужно минимум расчётов. Знание-сила, а незнание столько силы забирает, пока догонишь как надо делать!
Чтобы сделать врезку трубы в трубу нужно сделать в торце трубы запилы болгаркой.
Эти запилы будут иметь вот такую форму. В этом случае трубы будут соединяться в Т образную форму не имея больших зазоров, а значит заварить это соединение будет намного проще и быстрее. Начнём разметку.
Сначала нам нужно разбить торец трубы на 4 ровные части. Некоторые опытные сварщики и слесаря это делают на глаз, но мы будем размечать более точно, чтобы потом не заваривать большие зазоры.
На листе бумаги, или на любой поверхности начертим две пересечённые под прямым углом линии. Место пересечения будем считать нулём. От нуля во все стороны отложим по 30 мм, это размер радиуса трубы, диаметр наших труб составляет 60 мм.
Ставим торец трубы в границах наших отмеченных радиусов и наносим 4 метки на саму трубу, вот так мы точно разбили торец на 4 ровные части.
Теперь мы отложим на двух противоположных отметках размер равный трети диаметра трубы-получаем 20 мм. Теперь осталось плавно, а не по прямой, соединить эти отметки, чтобы получить фигуры в форме полукруга. Можно это сделать от руки, если диаметр трубы небольшой.
А можно взять гибкую пластмассовую вещь, например вот такой одноразовый хомутик.
Как сделать отвод 90 градусов из 159 трубы. Как сделать отвод 90 градусов из трубы

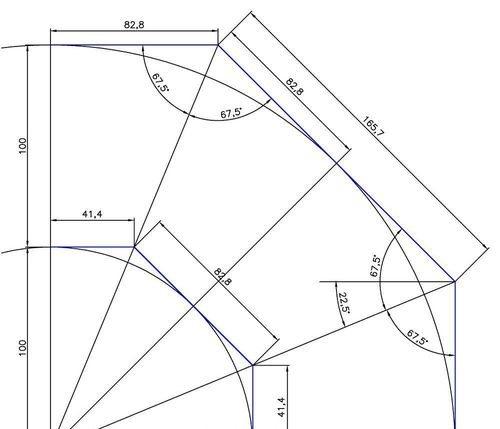

Самый простой вариант– найти справочник по изготовлению и монтажу трубопроводов. В нем есть чертежи для изготовления со справочными размерами. Для изготовления потребуется сделать выкройки из картона или плотного листа бумаги, обвести их по контуру на трубе, а затем с помощью болгарки или газа вырезать детали и сварить. Особое внимание следует уделять качеству швов, так как гораздо проще подварить и проверить изделие в еще не собранном состоянии, чем потом лазить по углам и искать течь.
Трубы диаметром до 100 мм гнуться на трубогибе методом нагрева, и как правило не нуждаются в изготовлении специальных фитингов. Обычно для изготовления угла в 90 градусов используется 3-4 сегмента. Если диаметр трубы будет 100-159 мм, достаточно 3 сегментов. При диаметре свыше 159 мм используются уже 4 сегмента. Изготовление фитингов 90 градусов на трубы диаметром более 180 мм возможно с применением 5 и более сегментов, чтобы завихрения потока были не такими большими.
Отвод трубы 90 градусов 100 мм можно сделать своими руками и без использования выкроек. Для этого достаточно отрезать на глазок два куска стальной трубы с углом примерно 30-35 градусов, а третью часть подгонять уже по месту. Если сила завихрений не играет важной роли можно обойтись и вообще двумя кусками трубы 100 мм по 45 градусов, сваренными между собой.
На трубу 159 мм отвод 90 градусов своими руками сделать можно точно так же как и на 100 мм. Единственная сложность может возникнуть при вырезании раскроенных кусков, так как 159 мм труба идет с усиленными стенками и достаточно сложно режется болгаркой. Именно поэтому трубы диаметром 159 мм и 180 мм проще резать газовым резаком, что будет более быстро и безопасно.
Шаблон для отвода 90 градусов. Как сделать отвод 90 градусов из трубы
Самый простой вариант– найти справочник по изготовлению и монтажу трубопроводов. В нем есть чертежи для изготовления со справочными размерами. Для изготовления потребуется сделать выкройки из картона или плотного листа бумаги, обвести их по контуру на трубе, а затем с помощью болгарки или газа вырезать детали и сварить. Особое внимание следует уделять качеству швов, так как гораздо проще подварить и проверить изделие в еще не собранном состоянии, чем потом лазить по углам и искать течь.
Качественный шов
Трубы диаметром до 100 мм гнуться на трубогибе методом нагрева, и как правило не нуждаются в изготовлении специальных фитингов. Обычно для изготовления угла в 90 градусов используется 3-4 сегмента. Если диаметр трубы будет 100-159 мм, достаточно 3 сегментов. При диаметре свыше 159 мм используются уже 4 сегмента. Изготовление фитингов 90 градусов на трубы диаметром более 180 мм возможно с применением 5 и более сегментов, чтобы завихрения потока были не такими большими.
Разметка фитинга
Отвод трубы 90 градусов 100 мм можно сделать своими руками и без использования выкроек. Для этого достаточно отрезать на глазок два куска стальной трубы с углом примерно 30-35 градусов, а третью часть подгонять уже по месту. Если сила завихрений не играет важной роли можно обойтись и вообще двумя кусками трубы 100 мм по 45 градусов, сваренными между собой.

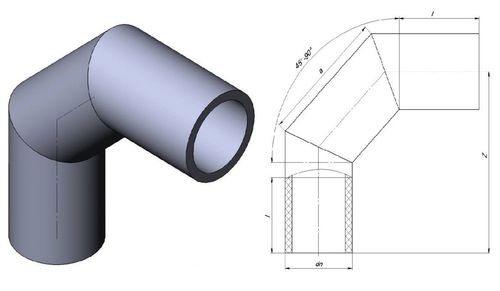

Фитинг из трех сегментов
На трубу 159 мм отвод 90 градусов своими руками сделать можно точно так же как и на 100 мм. Единственная сложность может возникнуть при вырезании раскроенных кусков, так как 159 мм труба идет с усиленными стенками и достаточно сложно режется болгаркой. Именно поэтому трубы диаметром 159 мм и 180 мм проще резать газовым резаком, что будет более быстро и безопасно.
