Проектирование, сборка, монтаж и другие мероприятия, направленные на устройство дымового канала, регламентируются нормативными документами, в которых чётко и ясно прописаны основные требования к этим конструкциям.

К нормативным документам, регулирующим устройство дымоходов для газовых котлов, относится СНиП 2.04.05–91 «Отопление, вентиляция и кондиционирование», а также ДБН В.2.5–20–2001 «Внутренне устройство газоснабжения».

Для напольных и настенных газовых котлов чаще всего монтируют стальной дымоход

На основе этих документов к дымоотводящим конструкциям, которые будут использоваться совместно с отопительными котлами, предъявляются следующие требования:

• сечение дымовой трубы — не может быть меньше, чем выходной патрубок газового котла. Например, если патрубок имеет сечение Ø150 мм, то минимальный диаметр дымовой трубы также должен быть не менее 150 мм. На всей протяжённости дымохода труба не должна иметь зауженных участков и искривлений;
• расположение дымового канала — дымовая труба должна идти строго вверх. При необходимости возможен уклон в 30^о. При этом длина отводов может быть не более 100 см, а их максимальное количество — не более 3. Если требуется поворот трубы, то радиус закругления должен быть больше или равен диаметру используемой трубы;
• высота дымохода над коньком — не менее 0,5 м в случаях, когда труба располагается на расстоянии до 1,5 м от конька кровли. Если это расстояние составляет от 1,5 до 3 м, то допускается устройство трубы вровень с уровнем конька. В остальных случаях проводится условная линия от уровня конька под углом в 10^о. Оголовок трубы должна «касаться» этой линии. Расстояние от свеса кровли до дымовой трубы — не менее 1,5 м;

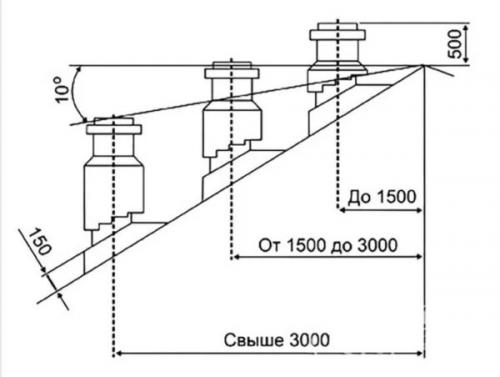

  Надкровельная часть дымохода должна иметь определённую высоту в зависимости от расстояния до конька

• материалы — для изготовления дымохода используются только негорючие газонепроницаемые материалы. При наращивании конструкции верхняя часть трубы должна надеваться на нижнее звено. При этом место контакта необходимо обрабатывать негорючим герметиком;
• устройство — минимальное расстояние от дымовой трубы до объектов и поверхностей, выполненных из воспламеняющихся материалов, должно составлять не менее 25 см. В остальных случаях — не менее 5 см. При проходе дымохода через перекрытия и кровлю не должно быть прямого контакта дымовой трубы с этими конструкциями. Внизу дымохода обязательно монтируется модуль ревизии с капельником.

Диаметр дымохода для твердотопливного котла. Требования к обустройству дымохода

В котле создается область повышенного давления и температуры, отработанный горячий воздух под воздействием силы тяги стремится в область пониженного давления.

Тяга может быть естественная и принудительная, когда ее сила увеличивается за счет вентилятора или дымососа.

• Строго вертикальное расположение и цилиндрическая форма обеспечивает наибольшую эффективность аэродинамической силы, с помощью которой дым, сажа, частички пепла и копоти, смоляные выделения, водяной пар выводятся в атмосферу и не оседают на элементах отопительного оборудования и самого дымохода.
• Диаметр выходящего канала должен быть больше диаметра патрубка, что даст увеличение силы тяги.
• В документах на обогревательный твердотопливный котел указывается минимальная длина высота трубы.
• При установке дымохода учитывают особенности материала кровли, расстояние до крыши и конька, ее угол наклона, расстояние до стены, класс горючести стенового материала.
• Длина тройника должна быть не менее 1 метра и служит для соединения системы дымоотвода в единую конструкцию. В нем происходит изменение направления подачи горячих отработанных газов с горизонтального в вертикальное. Угол поворота составляет 90⁰.
• Установка дефлектора защищает верх трубы от попадания воздуха при сильных порывах ветра, сухих листьев, мусора, пыли и позволяет увеличить тягу. Сильный порыв ветра может погасить горелку.
• Высота трубы должна быть минимум на 70 см выше конька крыши, чтобы избежать засасывания отработанного воздуха под кровлю дома.
• Угол присоединения коленей конструкции должен быть 45⁰, отступ до изолированных участков не менее 25 см, до горючих фасадных материалов не менее 50 см, а кровельных элементов 38 см при обязательном наличии термоизоляции.

Источник: https://baget-bez-stusla.aystroika.info/novosti/raschet-dymohoda-dlya-kotlov-formula-dlya-rascheta-optimalnoy-konstrukcii

Диаметр дымохода для газового котла. Требования к дымоходам для газовых котлов

Все требования к дымовым каналам прописаны в нормативных документах — СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Их выполнение — обязательно. Если обобщить, то все можно свести к нескольким пунктам:

• Сечение (диаметр) дымохода не может быть меньше чем выходной патрубок на котле. То есть, если выход газового котла 150 мм, то дымоход должна иметь внутреннее сечение не менее 150 мм. Больше — можно, меньше — нет. В крайнем случае могут закрыть глаза на разницу в несколько миллиметров.
• Дымоход должен идти вертикально вверх. Желательно разработать конструкцию так, чтобы наклонных участков не было. В крайнем случае допускается уклон в 30°. Протяженность наклонного участка — не более высоты помещения.
• На все протяжении дымохода он не должен иметь искривлений и заужений.

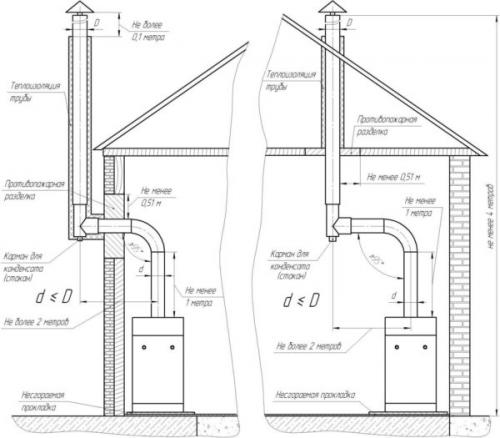

  Варианты установки дымоходов для напольного газового котла (с выходом дымового патрубка вверх)

• Дымоход необходимо делать из газонепроницаемых материалов.
• Стыки тщательно изолировать — они должны быть герметичными (не должны пропускать газообразные вещества и не должны пропускать влагу).
• Так как дымовые газы на выходе современных газовых котлов имеют невысокую температуру, велика вероятность образования конденсата. Потому при устройстве дымохода в нижней его части необходимо предусмотреть конденсатосборник. Это съемный стакан из стойких к химическим веществам материалов. Лучший вариант — конденсатосборник из нержавеющей стали, более дешевый — пластиковый. Оцинкованная сталь — более дешевый вариант, но быстро разрушается.
• Дымоход для газового котла в частном доме должен иметь такую высоту, которая будет обеспечивать хорошую тягу. Для этого он должен возвышаться на 50 см над коньком крыши, если выводится в непосредственной близости от нее.
• На верхушке трубы желательно установить защитный козырек — зонтик. Он защищает трубу от засорения и попадания осадков.

Требования к дымоходу твердотопливного котла. Минимальное значение

Тяга и скорость выведения отходных газов в дымоходе напрямую зависят от высоты трубы. Здесь нельзя проводить эксперименты и выбирать длину дымохода твердотопливного котла «на глаз». Ее значение должно в точности соблюдаться в зависимости от мощности котла и ряда дополнительных факторов. Минимальным значением для одноэтажного дома считается высота в 5 метров. Когда дымоход выступает над крышей, то минимальное значение канала равняется одному метру. Если этажей в доме больше, то соответственно значение по общей высоте трубы увеличивается.

Также следует при планировании дымоходной системы учесть отдельные конструктивные особенности дома и применить следующие нормативы:

• Если дымоход находится не более чем на 1,5 метра от конька крыши, то часть его трубы не должна превышать 50 см от общей высоты дома.
• Если дымоход твердотопливного котла находится в пределах от 1,5 до 3 метров от конька крыши, тогда общая длина трубы может иметь такое же значение, как и общая высота дома.
• Если расстояние дымовой трубы от конька крыши более чем 3 метра, тогда следует рассчитывать значение высоты в индивидуальном порядке на основе утвержденной формулы либо воспользоваться общими данными в таблице.

Высота дымохода для твердотопливных котлов напрямую зависит от мощности отопительного оборудования, чем она выше – тем мощнее устройство.

В таблице приведены значения, не только того, какой должна быть высота в зависимости от мощности твердотопливного котла, но и от диаметра трубы. Данный показатель тоже является немаловажным и сказывается на уровне тяги. Но важно понимать, что представленные данные подходят только для отопительного оборудования, которое используется в частных бытовых целях с соблюдением всех норм безопасности.

Диаметр дымохода для котла 12 квт. Какой дымоход лучше для газового котла

Долговечность канала зависит от материала. Он должен выдерживать высокую температуру, воздействие влаги и кислоты, образующихся при сгорании газа. Материал нужно выбирать достаточно легкий, чтобы не пришлось укреплять стены и фундамент здания. Для изготовления используются:

1. Нержавеющая сталь – устойчива к большинству видов коррозии, нетяжелая, считается оптимальным вариантом. Обеспечивает надежную тягу в течение 15 лет.
2. Алюминий – тоже долговечен, но из-за низкой механической прочности применяется только для внутренней отделки.
3. Эмалированные трубы – выпускаются со встроенной термоизоляцией, что упрощает монтаж дымохода.
4. Оцинкованная сталь – простоит максимум 5 лет, так как потеряет герметичность под воздействием испарений повышенной кислотности.
5. Керамика – срок службы таких изделий достигает 30 лет. Европейские производители укрепляют их красивым стальным обрамлением. Однако из-за большого веса иногда приходится принимать меры по усилению стен и фундамента. Максимальную тягу такие конструкции обеспечивают только в вертикальном положении, что не всегда возможно реализовать.
6. Сэндвич-дымоходы – состоят из двух труб, вставленных одна в другую, с утеплителем между ними. За счет 2 слоев металла обладают высокой надежностью. Долговечность зависит от материала внутренней трубы. При монтаже не нужно дополнительное утепление.
7. Коаксиальные дымоходы – также состоят из двух труб, но пространство между ними используется для подачи воздуха к газовым котлам закрытого типа с улицы. Выпускаются модулями, удобными для быстрой сборки.
8. Кирпичные дымоходы – получаются тяжелыми, поэтому для них требуется фундамент. Из-за шершавых стенок тяга не на высоте, что приводит к скоплению сажи на них. Поэтому трубу придется чистить дважды в год. Кроме того, кирпич гигроскопичен, впитывает образующийся конденсат и быстро разрушается. Но сохранившийся дымоход можно использовать в качестве защитного обрамления, если вставить в него трубу из нержавейки с конденсатосборником в нижней части.
9. Асбоцементные каналы – дешевы, но применяются редко, так как склонны к растрескиванию и выделению канцерогенов при перегреве.

Подбор дымохода для твердотопливного котла. Какое сечение дымохода для котла на твердом топливе

Сечение дымоходной трубы для твердотопливного котла выбирается с учетом технических характеристик отопительного оборудования. При подборе ориентируются на два параметра:

• Тип сечения – выходящий наружу дым набирает скорость постепенно. Происходит завихрение дымовых остатков, что и создает необходимую для работы котла тягу. Скорость прохождения напрямую зависит от типа сечения и наличия/отсутствия углов, изгибов и горизонтальных участков. Допустимым для ТТ котлов считается круглое или овальное сечение.
  Квадратные и прямоугольные системы дымоотведения не могут обеспечить нормальные показатели тяги. Следовательно, традиционно квадратное сечение кирпичного дымохода не удовлетворяет требованиям, для подключения к современным ТТ агрегатам, но может использоваться при подключении к обычным дровяным печкам.

• Диаметр сечения – чем уже и ровнее дымоходный канал, тем лучше в нем тяга. Диаметр трубы практически не влияет на скорость, а указывает на общий возможный объем одновременного прохождения дымовых газов. Рассчитывается этот показатель индивидуально, в зависимости от объема топочной камеры.
  Плохая тяга в дымоходе указывает, что канал дымоотведения шире необходимого. Чтобы устранить проблему, не демонтируя систему, на оголовок трубы устанавливают дефлектор тяги, позволяющий вручную изменять скорость движения дымовых потоков.

Помимо этого, следует учитывать два фактора:

1. Зависимость высоты трубы от диаметра дымохода. Как правило, чем шире канал, тем выше следует поднять дымоход, чтобы обеспечить необходимую тягу.

1. Зависимость диаметра дымохода от мощности котла. В технической документации указывается минимальный размер внутреннего канала дымоходной трубы. Расчет проводится в зависимости от объема топочной камеры и учитывает пропускную способность канала.

Правильный дымоход для твердотопливного котла должен быть круглого или овального сечения, с диаметром, указанным производителем в технической документации.

Онлайн калькулятор расчета диаметра дымохода. Цены на дымовую трубу

дымовая труба

Объем продуктов сгорания, выделяемых при сжигании твёрдого топлива в течение часа можно определить по следующей формуле (с учетом температурного расширения газов).

Vgч = Vуд × Мтч × (1 + Тд/273))

Vgч — объем продуктов сгорания, образующийся в течение часа.

Vуд — удельный объем образующихся продуктов сгорания для выбранного типа топлива, м³/кг (из таблицы).

Мтч — масса топливной закладки, сгораемой в течение одного часа. Обычно находится отношением полной топливной закладки ко времени ее полного прогорания. Например, в печь загружается разом12 кг дров, и они прогорают за 3 часа. Значит, Мтч = 12 / 3 = 4 кг/час.

Тд — температура газов (℃) на выходе из дымоходной трубы (из таблицы).

273 — константа, для приведения температурных параметров к шкале Кельвина, использующейся в термодинамических расчетах.

Так как единица времени в нашей системе исчисления —   секунда, то узнать объем, получающийся за секунду, несложно – результат просто делится на 3600:

Vgс = Vgч / 3600

Чтобы узнать площадь сечения канала, который гарантированно пропустит через себя этот объем при определенной скорости движения газов, надо найти их отношение

Sc = Vgс / Fд

Sc — площадь поперечного сечения канала дымохода, м².

Fд — скорость потока газов в дымоходной трубе, м/с

Несколько слов об этой скорости. Для отопительных приборов и сооружений бытового класса обычно стремятся остановиться в диапазоне от 1,5 до 2.5 м/с. При такой, с одной стороны – невысокой скорости не наблюдается значительного сопротивления потоку, не возникает сильных завихрений, тормозящих движение газов. Минимизируются тепловые потери, снижается до нормальных величин температура газов на выходе из трубы. Вместе с тем, скорость в достаточной степени большая для того, чтобы уменьшить образование конденсата и оседание золы на внутренних стенках канала.

Если найдено сечение (а это – минимальная его величина), то по известным геометрическим формулам можно найти или диаметр для трубы круглого сечения, или длину стороны – при квадратном сечении, или подобрать длины сторон при прямоугольном.

Ниже предложен калькулятор, который до предела упростит проведение этих вычислений. В нем необходимо указать тип топлива, примерный расход его расход (точнее, массу и время прогорания полной загрузки) и ожидаемую скорость потока газов в дымоходе. Остальное программа выполнит сама.

Итоговый результат показывается в трех представлениях:

— минимальный диаметр для круглого сечения;

— минимальная длина стороны для квадратного сечения;

— площадь сечения, по которой можно, например, подобрать размеры сторон для прямоугольного сечения.

Диаметр дымохода для котла 24 квт. Типы коаксиальных и раздельных дымоходов: плюсы и минусы

И коаксиальный, и раздельный дымоходы могут быть как горизонтальными, так и вертикальными.

Для настенных котлов мощностью до 32 кВт обычно применяют коаксиальные дымоходы «60/100», то есть диаметр внутренней трубы – 60 мм, диаметр внешней – 100 мм, и раздельные дымоходы «80/80», то есть обе трубы одинаковые, диаметром 80 мм.

Каждый из этих вариантов, коаксиальный и раздельный, имеет свои плюсы и свои минусы.

Плюсом раздельного дымохода является то, что, при необходимости, его длина может достигать 40 метров (суммарная длина обеих труб). Это даёт широкие возможности установки котла практически в любом месте дома. Минусами раздельного дымохода являются, во-первых, то, что зимой труба всасывания воздуха в помещении начинает «потеть» и обмерзать – это на холодной трубе из теплого воздуха помещения выпадает конденсат. Во-вторых, на горелку котла поступает воздух практически непосредственно с улицы, холодный. Пока просто запомним это. И, в-третьих, при монтаже раздельного дымохода нужно делать два отверстия для труб. Первый минус, «потение», можно победить, используя в качестве всасывающей трубы не обычную трубу 80 мм, а так называемую «утеплённую». Она состоит из коаксиальной трубы, по внутренней всасывается воздух с улицы в котёл, а между внутренней и внешней находится воздух (по краям это пространство закрыто специальными заглушками), который выполняет роль теплоизолятора. Избежать остальных минусов практически невозможно, если мы не собираемся вообще отказываться от использования раздельного дымохода.
