Расчет сечения дымохода в дровяных печах. Почему рассматриваются именно твердотопливные приборы?

Расчет сечения дымохода в дровяных печах. Почему рассматриваются именно твердотопливные приборы?

Всё просто – с ними в этих вопросах всегда больше проблем, если сравнивать с газовыми. Поясним почему:

• Прежде всего, газовые отопительные приборы – это практически всегда изделия заводского производства. То есть обязательно имеют патрубок определенного сечения для подсоединения к дымоходу. Оговаривается площадь сечения канала и в технической документации модели. То есть все довольно просто – ни на одном из участков уходящего вверх дымохода зауживать канал не допускается.

Котлы или печи заводской сборки всегда имеют патрубок для подключения дымохода. То есть проблема с сечением дымохода уже не стоит – оно должно быть не меньше указанного в технической документации.

• Температура выходящих в дымоход продуктов сгорания газа несоизмеримо меньше, чем у образующихся при сгорании древесины или иного твёрдого топлива.
• Трудно сравнить и объёмы образующихся при сгорании «голубого» и твердого топлива газовых смесей. Разница здесь – весьма существенная!

А вот твердотопливные отопительные приборы, печи или котлы, очень часто создаются самостоятельно. Или же достаются «в наследство» от бывших владельцев дома. И вот здесь никогда не лишней будет проверка параметров подключённого к такому прибору дымохода.

Впрочем, то, что касается высоты трубы и проверки тяги – наверное, можно в полной мере отнести и к газовому отопительному оборудованию. Сечение-то известно, но остальное проверить не помешает.

Но начнем именно с сечения.

Диаметр трубы для железной печи. Размер и диаметр дымохода для печи на дровах

Если размер трубы дымохода недостаточен или конструкция смонтирована неправильно, то может образоваться обратная тяга. В этом случае дым пойдет в дом, что не только неприятно, но и может привести к пожару. Поэтому очень важно, чтобы до строительства дымохода был проведен точный расчет геометрии, обеспечивающий необходимую силу тяги и обеспечивающий высокий КПД отопительного прибора. Только зная, каким размер дымохода должен быть, можно приступать к монтажу.

Необходимо точно знать три параметра:

• Какой размер труб для дымохода требуется. Чтобы разобраться с длиной трубы, нужно выяснить высоту дома и расстояние от места вывода трубы до конька крыши. Высота трубы должна быть равной рекомендуемым значениям. Если она слишком низкая, она не будет обеспечивать нужной тяги. При чрезмерно высокой ухудшится разрежение, в результате печь будет плохо сжигать топливо и сильно дымить.
• Диаметр трубы. Важна также ее конфигурация. Лучшую аэродинамику имеет круглое сечение. На ее стенках меньше оседает сажи, что позволяет реже ее чистить. Размер нужно подбирать, исходя их сечения выходного патрубка у котла.
• Сила тяги. Рассчитывается при помощи закона Бернулли, внося в формулу параметры давления среды, а также температуры воздуха снаружи и внутри системы. Обязательно рассчитываются общие потери напора для двух точек: на выходе из трубы и в топке. Тяга должна быть больше, чем сумма потерь напора во всем газовоздушном тракте отопительной системы.

Как влияет диаметр дымохода на тягу. Статья: Его Величество дымоход. Сечение дымохода. Как выбрать диаметр дымохода?

Данная статья в

Здравствуйте, Дорогие Друзья!

Информация, которую Вы здесь найдете будет крайне важна не только практикующим печникам, мастерам устанавливающим камины, монтажникам инженерным компаний, но и простым потребителям и заказчикам. Вооруженные этими знаниями Вы будете профессиональны и неуязвимы от недобросовестных исполнителей. Заказчики смогут избежать многих проблем, а некоторые даже самостоятельно их устранить.

Просим Вас задавать свои вопросы, рассказывать о проблемах, опыте или неудачах. Это поможет нам выбрать актуальные темы и делать отдельные ролики экспресс ответов. Всегда будем рады оказаться Вам полезными!

Еще раз, здравствуйте! Меня зовут Алексей Телегин.

И… Двигаемся дальше!

Первый раздел и цикл передач посвящаем дымоходам — Пожалуй главной детали любой печи, камина и котла.

Это такой всеобъемлющий вопрос и пласт информации… Но постараемся сильно Вас не перегрузить и рассказать интересно о скучном, но Архи -важном.

Сегодня наш рассказ о втором но не менее важном параметре, учитываемом при выборе, устройстве, эксплуатации, ремонте и обслуживании, влияющий на работу дымохода и всего что в него подключено — Его Сечение — Диаметр .

Часто советчики отвечая на вопрос: «Как правильно выбрать диаметр дымохода?» ограничиваются ответом: «Диаметр - не менее диаметра дымового патрубка аппарата». Ответ верный, но не полный.

Важность вопроса … может быть сформулирована так:

Дымоход в единицу времени отводит в атмосферу дымовые газы из топки, в полном объеме. Высота нам обеспечивает определенное значение тяги, а Сечение обеспечивает пропускную способность канала.

От правильности выбора сечения канала будет зависеть работоспособность печи (камина или котла) поступление в неё приточного воздуха, полноту сгорания топлива и безопасность людей, т. к. при не полном отведении продуктов сгорания возможно задымление помещений и возникновение отравлений продуктами горения.

Не очень понятно? Давайте разбираться!

Здесь будет представлен весь перечень требований предъявляемых к сечению дымохода, из которых следует выбрать максимальное значение, но обо всем по порядку.

1. Диаметр дымохода должен быть не менее сечения выходного патрубка ТГА котла (камина или печи).

Меньше этого значения делать канал или сужения на нем просто запрещено!

По первому пункту, надеюсь все понятно. Берем котел или его технические характеристики и не менее его сечения делаем дымоход.

Больше — пожалуйста! Меньше — нельзя!

Важно! Сечение рассчитывается по площади сечений как круглых так и квадратных.

Но что делать, если сам котел (камин или печь) не определены, а тем более не известны сечения их патрубков?

Правильное решение - строить дымоходы на этапе возведения здания, ещё до устройства кровли и отделки помещений. Потому очень важно как можно раньше определить правильные размеры и количество каналов.

1. Из диаметров патрубков всех возможных аппаратов выбираем максимальный .

Берем ряд моделей котлов (каминов или печей) и выбираем максимальное сечение дымохода из всех возможных этого модельного ряда. Тогда ещё появится возможность выбирать из большего количества моделей, (всегда сохраняется вероятность, что надумаете в процессе строительства взять котел с большей мощностью или с бОльшим сечением) но это всегда более накладно.

И потому нам очень важны следующие пункты:

1. Площадь сечения канала определяется расчетным путем исходя из вида топлива и мощности аппарата .

На этом этапе Вы уже, должны были определиться, какое топливо планируется использовать, какой объем здания нужно отапливать, а стало быть можете посчитать (хотя бы примерно) требуемую площадь сечения дымохода.

(Справочно: Применяется следующий расчет: на каждые 10 м2 отапливаемой площади помещений требуется минимум 1 кВт мощности отопительного котла, при высоте потолков до 2,7 метра нормально утепленного строения. Для нагрева же воды закладывается дополнительная мощность.

Источник: https://baget-bez-stusla.aystroika.info/stati/raschet-dymohodov-dlya-drovyanyh-pechey-konstrukciya-kirpichnoy-dymohodnoy-truby

Диаметр дымохода для дровяной печи. Способы расчета диаметра дымохода для печи на дровах

От оптимального размера сечения и высоты дымохода зависит экономичность и производительность работы печи. Правила СНиП и несколько вариантов расчета помогут вам правильно подобрать размер для дровяной печи в доме.

Зачем нужно знать диаметр?

Новички не понимают, какое значение имеет сечение дымохода для печи и почему так важно правильно провести расчеты не только внутреннего размера, но и высоту трубы. При разработке индивидуального проекта для автономной системы отопления жилого или производственного помещения, от точности данных зависит уровень тяги и производительность агрегата.

Неопытные строители могут сделать трубу с большим или недостаточным сечением. В любом таком варианте работа отопительного прибора нарушается, и вы просто выбрасываете деньги на ветер. Для оптимальной работы системы отопления дома важно провести точный расчет и ознакомится с рекомендациями нормативных документов.

Важно! Противопожарная безопасность дома, производительность работы, комфортная температура – решение всех этих вопросов зависит от правильного определения размеров и длины дымовой трубы.

Какой должен быть диаметр дымохода для печи?

Размер печной трубы можно рассчитать несколькими способами. Самый простой – определение сечения дымохода в зависимости от размеров топочного отсека. Расход твердого топлива определяется по этой характеристике, а исходя из этих данных можно определить объем отработанных газов.

Если у вас открытый вид топки и дымоход изготовлен из стальной круглой трубы – эти величины должны находиться в пропорции 10 к 1. Для примера – габариты топочной камеры 50/40. Такая печь должна оборудоваться дымоходом, сечением 180 мм.

Если изготавливаем трубу из кирпича, ее внутренний размер должен превышать размер дверцы зольника или поддувала в полтора раза. Минимальный размер квадратной полости для удаления газов – 140/140 мм.

Способы расчетов

Точный метод + формула

Рассчитать дымоход для печки, занятие не для новичков. Такую работу лучше доверить профессионалам. Но если вы решили рассчитать этот параметр самостоятельно вам понадобится знание основных данных и нескольких формул:

1. Для определения кубатуры выходящих газов важно знать мощность отопительного агрегата. Для расчетов применяем формулу:, где:

• В – коэффициент скорости сгорания твердого топлива. Это значение определяется исходя из данных таблицы №10 ГОСТа 2127,
• V – уровень объема сжигаемого топлива. Эта величина указывается на бирке промышленного прибора,
• Т – уровень нагрева отводящихся газов в месте выхода из дымохода. Для дровяных печей 1500.

1. Общей площади дымохода. Ее высчитывают исходя из соотношения объемов газов, это значение обозначается «Vr» и скорости их продвижения в трубопроводе. Для бытовой печи, работающей на дровах, это число равно – 2 м/сек.
2. Диаметр круглой трубы высчитываем по формуле d² = (4 * Vr) / (π * W), где W – это скорость продвижения газов. Все расчеты лучше выполнять на калькуляторе и внимательно вносить все величины.

Рассчитываем оптимальную величину тяги

Эта операция выполняется для контроля над расчетами оптимальной высоты и сечения дымохода. Такой расчет можно проводить по 2 формулам. Основную, но сложную мы приведем в этой главе, а основную, простую формулу приведем при выполнении пробного расчета данных:

, где:

• С – это постоянный коэффициент, равный для печей на дровах 0,034,
• литера «а» величина атмосферного давления. Величина естественного давления в дымоходе – 4 Па,
• высота дымохода обозначается буквой «h».
• Т0 – средний уровень температур атмосферы,
• Тi – величина нагрева отработанных газов при выходе их из трубы.

Пример расчета сечения дымохода

Принимаем за основу:

• буржуйка работает на твердом топливе,
• в течение 60 минут в печи сгорает до 10 кг дров лиственных пород деревьев,
• уровень влажности топлива – до 25%.

Еще раз приведем основную формулу:

Расчет проводим в несколько этапов:

1. Выполняем действие в скобках 1+150/273. После вычислений получаем число 1,55.
2. Определяем кубатуру выходящих газов – Vr= (10*10*1,55)/3600. После вычислений получаем объем, равный 0,043 м3/сек.
3. Площадь трубы дымохода – (4*0,043)/3,14*2. Расчет дает значение – 0,027 м2.
4. Берем квадратный корень из площади дымохода и высчитываем его диаметр. Он равен 165 мм.

Теперь определяем величину тяги по простой формуле:

1. По формуле расчета мощности высчитываем эту величину – 10*3300*1.16. эта величина равна – 32,28 кВта.
2. Рассчитываем уровень потерь тепла на каждом метре трубы. 0,34*0,196=1,730.
3. Уровень нагрева газа на участке выхода из трубы. 150-(1,73*3)=144,80.
4. Атмосферное давление газа в дымоходе. 3*(1,2932-0.8452)=1,34 м/сек.

Важно! Используя данные вашей печи, вы сможете самостоятельно выполнить расчет, но для подстраховки лучше проконсультируйтесь со специалистами. От правильности расчета зависит безопасность вашего жилья и экономичность работы нагревательных приборов.

Шведский метод расчета

Размер дымохода для печи можно выполнить и по такой методике, но основное назначение шведского метода – расчет дымоходов каминов с открытой топкой.

Какой диаметр трубы лучше для дымохода. Зачем утеплять дымоход для твердотопливного котла?

Для чего нужно утеплять дымоход для твердотопливного котла? Для того, чтобы дымовые газы на выходе из котла не охлаждались слишком быстро. Современные ТТ котлы и так являются устройствами с максимально повышенным КПД. Это значит, что конструкция котла обеспечивает максимальный «отбор» тепловой энергии у дымовых газов в процессе их «путешествия» по теплообменнику котла.

Значит, исходящие дымовые газы, попадая в дымоходную трубу, уже имеют предельно низкую температуру. А если они еще будут продолжать отдавать тепло сквозь стенки трубы в окружающие помещения или уличный воздух, то их движение будет все более замедляться. А значит, опять не будет нормальной тяги в дымоходе.

Чтобы такого не происходило, дымоходная труба для твердотопливного котла или печи должна быть утеплена. Для этой цели проще всего использовать готовые сэндвичи, которые представляют собой двойные цилиндры из нержавеющей стали, пространство между которыми заполнено базальтовым утеплителем или вермикулитом.

Труба дымохода для твердотопливного котла, собранная из сэндвичей по 1,0 и 0,5 метра имеет еще ряд преимуществ, кроме основного – улучшения тяги:

• Простота сборки, т.к. возможен легкий монтаж секций по 0,5 и 1,0 метра
• Коррозионная стойкость нержавеющей стали к внешним осадкам и конденсату в трубе
• Удобное удаление конденсата из дымовой трубы при помощи сливного крана на тройнике
• Привлекательный внешний вид, можно пустить трубу из сэндвичей по фасаду дома

Кроме применения сэндвичей, утепленный дымоход для твердотопливного котла можно получить еще 3 способами:

1. Утеплить старую дымовую трубу базальтовым утеплителем или вермикулитом.
2. Использовать старую кирпичную трубу от котла или печи, загильзовав ее вставками из нержавеющей трубы.
3. Смонтировать утепленный керамический дымоход

Первые два способа относятся к разряду бюджетных. Третий способ – наиболее затратный. Зато он заставит вас забыть о «дымоходном вопросе» на долгие годы.

Устройство дымохода для твердотопливного котла, изготовленного из керамических секций хорошо видно на представленной ниже схеме.

Такому дымоходу не страшен конденсат и он не подвержен коррозии. Кроме того, труба из керамики чрезвычайно огнестойка и не прогорает так, как стальная.

Можно ли заужать диаметр дымохода. Нюансы монтажа керамических дымоходов в доме.

Существуют ли решения, которые позволяют защитить крышу (рубероид/дерево) от продуктов горения камина, выходящих из дымохода?

Чтобы защитить крышу от продуктов горения необходимо установить на окончание (устье) дымохода искрогаситель. Это металлическая сетка с мелкими ячейками. Размер ячейки 5 мм.

Можно ли заужать диаметр дымохода?

Нет, в соответствии с п. 3.6.8. ВДПО «Правила производства трубо-печных работ» диаметр дымохода заужать запрещено: «…Площадь дымовой трубы не должна быть меньше площади дымоотводящего патрубка аппарата».

Подойдет ли алюминиевая гофра для отвода продуктов сгорания?

Нет, для соединения прибора с дымоходом допускается использовать трубы из нержавеющей стали толщиной не менее 1 мм.

Меня интересует устройство искрогасителя на дымоход из стальной трубы диаметром около 110 мм.

По конструкции искрогаситель независимо от диаметра дымохода представляет собой зонт с мелкой металлической сеткой. При прохождении дымовых газов и искр через сетку, дым проходит свободно, а несгоревшие фрагменты топлива задерживаются сеткой.

Чем отличаются марки стали 316 и 444?

Сталь марки 316 более кислотоустойчива и менее жаропрочна, чем 444. Поэтому в дымоходах, рекомендованных для использования с теплогенераторами на газовом и жидком топливе внутренняя труба изготовлена из стали 316, а в системе, рекомендованной для использования с печами и каминами на твёрдом топливе, внутренняя сталь марки 444.

Как определить диаметр дымохода?

Диаметр дымохода зависит от 2-х параметров: высота дымохода и мощность отопительного прибора. В случае с каминами с открытой топкой сечение дымохода определяется в зависимости от площади открытой топки (м2) и высоты дымовой трубы.

Какое расстояние должно быть между керамическим дымоходом и деревянным перекрытием?

По рекомендации производителя расстояние от дымоходной системы до горючих строительных конструкций составляет 5 см при t-ре отходящих газов 400°C и 10 см при t-ре 600°С. Зазор заполняется негорючей теплоизоляцией.

Можно ли устанавливать керамический дымоход на улице?

Да, можно. В этом случае дымоход необходимо утеплить (толщина утеплителя 5 см) и армировать по всей высоте. Также, следует продумать подогрев отвода конденсата (например, греющий кабель).

Можно ли установить зонтик на дымоход, подключенный к газовому котлу?

Устанавливать зонтик на дымоход, работающий с газовым котлом, запрещено, т.к. конденсат, стекающий с зонтика может испортить внешний вид дымохода. Зимой конденсат замерзает в устье дымохода, тем самым перекрывая его сечение.

Можно ли устанавливать керамический дымоход Schiedel в парной?

Да, можно, при условии облицовки дымохода негорючими влагостойкими материалами (например, кафель).

Из чего состоит основание керамического дымохода (3 п.м.)?

Основание дымоходной системы включает: ёмкость для сбора конденсата (16 см), тройник прочистки (66 см), тройник подключения (66 см)+керамические трубы 33 см, теплоизоляцию и керамзитобетонные блоки. Блок опора заказывается как отдельная позиция.

Какая температура на поверхности блока RONDO PLUS?

При температуре отходящих газов внутри дымохода 250°С на поверхности керамзитобетонного блока будет 25°С. При t-ре 600°C на поверхности будет около 46°С.

Можно ли установить дымоход RONDO PLUS в стене?

Да, можно. Необходимо оставить зазор между стеной и дымоходом 3 см. При t-ре отходящих газов более 400 °С в перекрытии заложить негорючую теплоизоляцию.

Сколько выдерживает консольная плита верхнего комплекта «Под обмуровку»?

Максимальная высота кирпичной кладки на консольной плите составляет 4 м.

Я делаю дымоход совместно с двумя вентканалами в деревянном доме. Он будет проходить через потолок и кровлю — они деревянные. Какое должно быть расстояние от дымохода до перекрытия из горючего материала? Нужна ли специальная разделка перекрытий?

Рекомендуемое расстояние при проходе перекрытий из горючих материалов дымоходом = 5 см (для Т≤400°С) = 10 см(400°С ≤ °Т ≤ 600°С).

Подскажите, какая схема установки дымохода является более предпочтительной: внутри дома или снаружи?

Установка дымохода внутри дома является более предпочтительной, так как в этом случае нет необходимости дополнительного утепления ствола дымохода и его дополнительной защиты от атмосферных осадков.

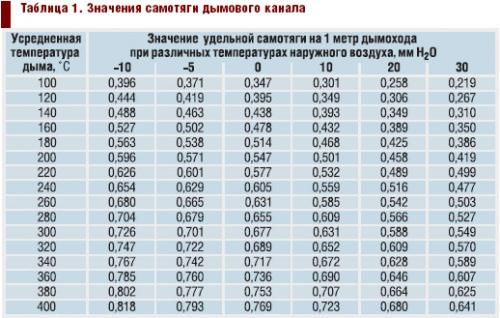

Расчет дымохода по мощности котла. Сколько вешать в граммах, или выбираем высоту и диаметр дымовой трубы

Начнем с первых двух пунктов. Высота дымохода для твердотопливного котла является параметром критическим. Что это значит? Это значит, что если у вас недостаточно высокий дымоход, тяга в топке котла будет также недостаточная. Это может привести не только к плохому сгоранию топлива, но и к «опрокидыванию тяги», когда, вместо того, чтобы выводится наружу, дымовые газы будут проникать внутрь помещения.

Это чревато выбросом в жилые помещения угарного газа, который смертельно опасен для человека.

Угарный газ не имеет ни цвета, ни запаха. Потому «угореть» можно не заметно и погибнуть, не просыпаясь.

Убедил я вас в том, что не надо экономить на «лишнем» метре трубы?

Требуемая высота дымохода для твердотопливного котла или для отопительной печи, для каждой отдельной модели котла или печи, а также для разных тепловых мощностей, в обязательном порядке прописывается в паспорте на котловое оборудование . При этом в паспорте пишется иногда «минимальная» высота, а иногда «просто» высота.

Минимальную высоту соблюдать обязательно, а «просто» высота – это нижний предел для проведения экспериментов с тягой ТТ котла. Плоховато тянет при минимальной высоте? Добавляем еще полметра – метр дымовой трубы. И так далее.

При проведении этих экспериментов, не забывайте, что летом, особенно в сырую теплую погоду, тяга будет хуже, чем в морозную и сухую зимой. Поэтому, если монтаж дымохода твердотопливного котла производится зимой, вы должны понимать, что летом тяга при установленной высоте будет хуже, чем в момент монтажа.

Минимальный диаметр дымохода для твердотопливного котла или печи также указывается в паспорте на купленный котел или печь. Если паспорта у вас нет, то практически на любую модель сейчас есть таблицы в Интернете.

Можно немного заузить или расширить сечение дымовой трубы, изменив диаметр не более, чем на 5 мм в ту или другую сторону.

Это не сильно скажется на тяге. Если же, например, взять вместо 150мм трубы 120мм, то можете легко получить проблемы с эффективным сжиганием топлива в некоторых моделях ТТ котлов и печей .

«Лечится» этот эффект обычно удлинением дымохода, однако и увеличение высоты не всегда приводит к требуемому результату.

Что же касается чрезмерного увеличения диаметра дымохода, то это чревато тем, что дымовые газы, не успев отдать тепло теплообменнику будут быстро покидать топку котла. Что называется «тепло будет улетать в трубу».

Источник: https://baget-bez-stusla.aystroika.info/stati/raschet-dymohoda-dlya-drovyanoy-pechi-i-bytovyh-kotlov-dlina
