Резка труб под углом 45 и 90 градусов. Резка под 45 градусов

Резка труб под углом 45 и 90 градусов. Резка под 45 градусов

Обычно, для того, чтобы повернуть трубу на 45 градусов используют фитинги, отводы с углом поворота 45 градусов, выполненных из того же материала, что сами трубы, если трубы стальные, то и повороты привариваются из стали. Для ПНД труб существуют электросварные или литые отводы под 45 градусов (заметим, что компрессионных фитингов с таким углом поворота в России найти практически невозможно).

Но, если все же нужно отрезать трубу круглого сечения из стали или различного вида пластмасс, то для этого понадобится лекало для резки труб под углом, форма которого рассчитывается ручным или машинным способом. Задача существенно упрощается, если под углом сорок пять градусов необходимо отрезать металлический профиль квадратного сечения.

Для обрезки на скорую руку можно воспользоваться обычным листом бумаги, сложенным по диагонали, с помощью которого размечают поверхность для будущего реза. Применяя сложенную бумагу, поступают следующим:

• проводят на прямой поверхности профиля в месте, где выполняется рез, строго перпендикулярную линию;
• прикладывают сложенный по диагонали лист бумаги к боковой поверхности острым концом к линии таким образом, чтобы верхний край бумажного треугольника находился заподлицо с верхней стороной металлического профиля.

Рис. 2 Самодельный шаблон для резки трубы под 45 градусов

• проводят карандашом линию по боковой части листа под углом 45 градусов, после чего бумажный угол прикладывают к другой боковой стороне и обводят его карандашом (лучше воспользоваться тонким маркером).

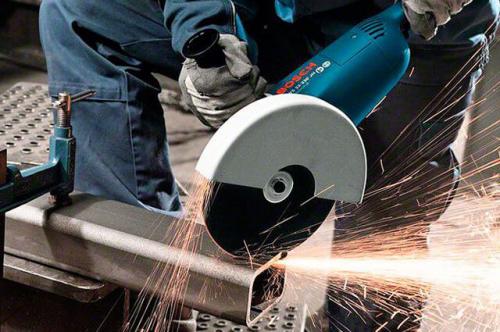

Для отпиливания можно использовать болгарку с диском по металлу, проводя в начале тонкую линию по разметке, после чего постепенно ее углубляя до полного отделения кромок.

При работе с болгаркой необходимо учитывать следующий фактор – при полном обрезании кромок диск может быть поврежден об острый угол, что приведет к его выходу из строя, а при отсутствии защиты на болгарке даже к травмам работника. Поэтому угловые кромки желательно не обрезать до конца, а оставлять узкую канавку и затем обламывать, зашлифовывая впоследствии выступ.

Изготовление шаблона для обрезки металлопрофиля

Если необходима нарезка большого количества труб, можно сделать шаблон из металлопрофиля большего диаметра по бумажному листу приведенным выше способом. Угол наклона проверяют транспортиром или строительным угольником – в этом случае две кромки обрезанных деталей шаблона соединяют.

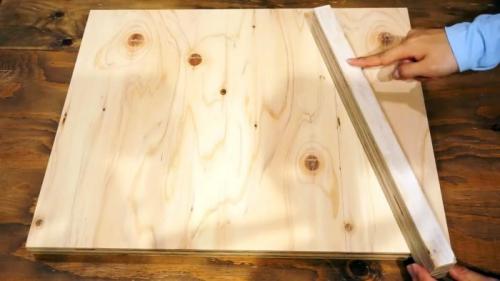

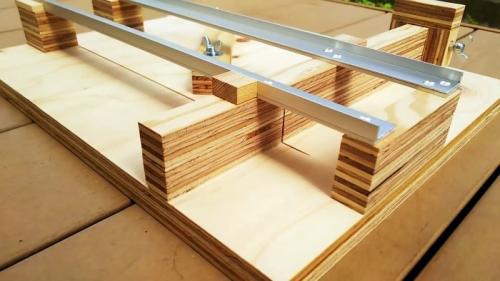

Шаблон 45 градусов. Процесс изготовления приспособления для дисковой пилы

Используем клееный брус шириной 25 и 45 мм. Основание приспособления выполним из многослойной фанеры 400×500 мм. Возможно и другое сочетание размеров.

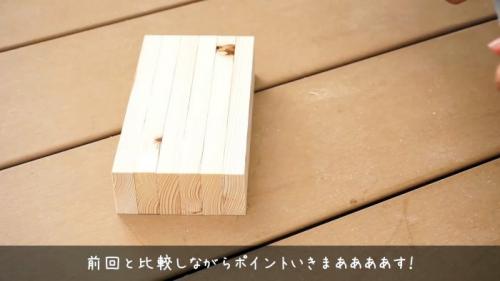

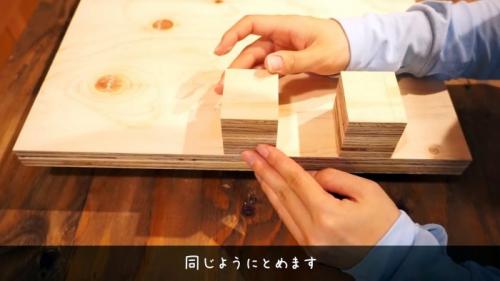

Формируем блоки из клееного бруса одинаковой высоты для всех элементов.

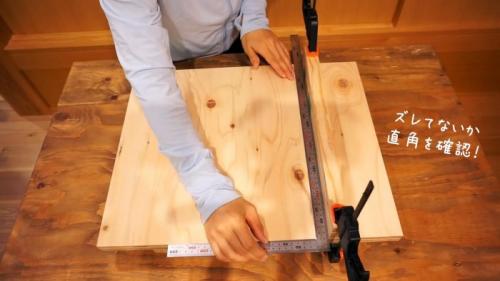

По разметке устанавливаем брус длиной 400 мм на клей поперек основания ближе к одному краю.

На кромке дальней стороны основания от бруса 400 мм устанавливаем ближе к одной из сторон основания 500 мм два бруса 45×55 мм с промежутком между ними и, ориентируя длинные стороны поперечно брусу 400 мм.

С другой стороны бруса 400 мм по кромке стороны основания 400 мм крепим брус 123×25 мм симметрично двум элементам 45×55 мм.

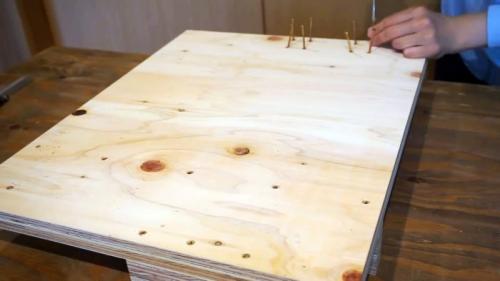

После отвердения клея, поворачиваем основание на 180 градусов и по разметкам укрепляем все элементы из бруса на лицевой стороне шурупами.

К основанию алюминиевого уголка 1,5×10×25 мм приклеиваем клеем по металлу алюминиевую полосу 3×25 мм и сжимаем струбцинами.

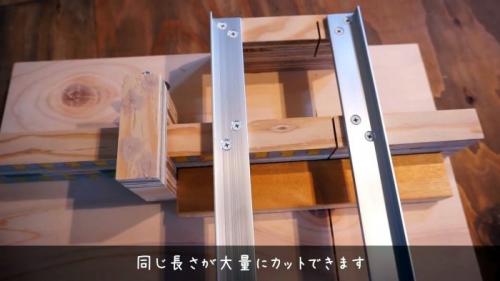

Укладываем алюминиевые уголки с полосами продольно сторонам основания 500 мм на опоры из бруса так, чтобы их концы легли на внешние углы бруса 123×25 мм и не выходили за его габариты.

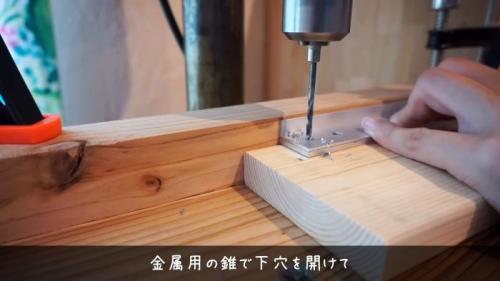

По разметке сверлим в алюминиевых направляющих над всеми опорами из бруса отверстия с рассверловкой с лицевой стороны.

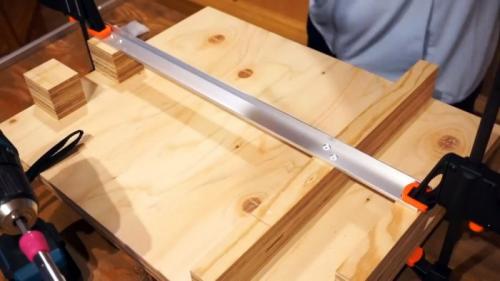

Для фиксации направляющих на опоры наносим клейкую ленту, сжимаем струбцинами и закрепляем шурупами вначале одну из них.

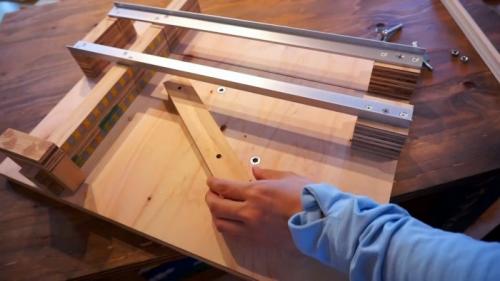

Примеряем к ней подошву дисковой пилы, устанавливаем вторую направляющую и крепим также шурупами.

Для легкого скольжения подошвы дисковой пилы по направляющим наносим на них смазку для металлических поверхностей.

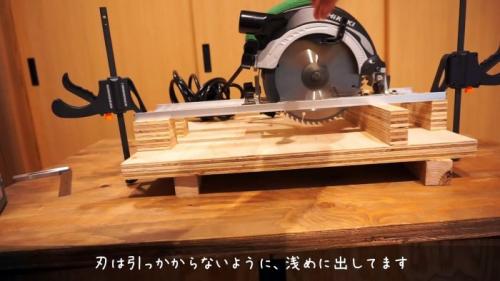

Проверив вертикальность пильного диска, в основании делаем сквозной рез, рассекающий и брус 400 мм, а также врезаемся в опору из бруса на кромке основания, но не разрезаем полностью участок основания от бруса 400 мм до бруса 123×25 мм.

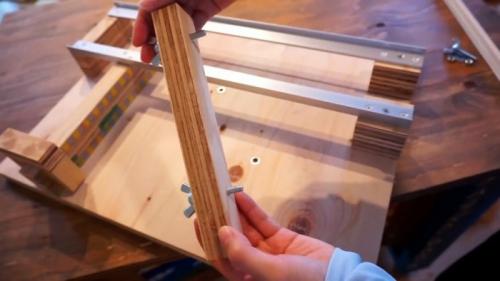

В брус с отверстием вкручиваем заподлицо резьбовую втулку для дерева М6×13 мм. Собираем из него и двух других элементов П-образный узел, причем брус со втулкой должен быть одной из ножек этого узла.

Накручиваем на барашковый болт гайку до упора и вкручиваем во втулку. Устанавливаем П-образный узел ножками на брус 400 мм с возможностью перемещения и фиксации в нужном месте, определяемом по мерным лентам, наклеенным на внутреннюю сторону бруса 400 мм.

Проводим линию под 45 градусов к пропилу в основании, обеспечивая обработку заготовок определенной ширины.

Используя в качестве шаблона отверстия в упоре, сверлим в основании ответные, в которые вкручиваем резьбовые втулки. Закрепляем к ним с помощью шайб и барашковых болтов упор-ограничитель для резки заготовок под углом 45 градусов.

К торцу стороны основания 500 мм прикручиваем винтами деревянные планки, которые при установке вертикально, выходят за низ основания.

Для исключения бокового смещения направляющих приклеиваем с внешней стороны упоры из дерева.

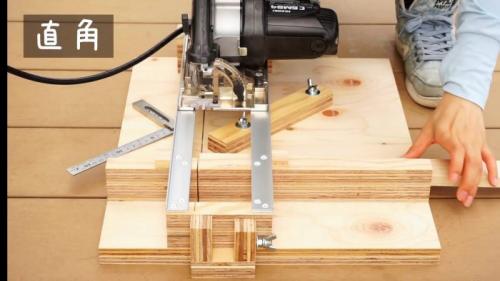

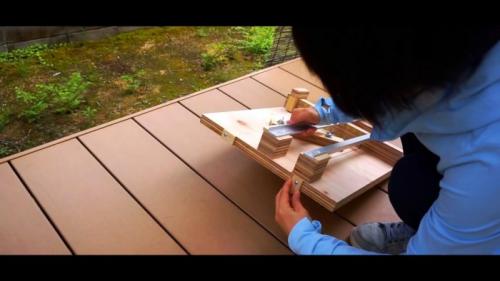

Устанавливаем приспособление на ровное место и с помощью деревянных планок на торце основания фиксируем его.

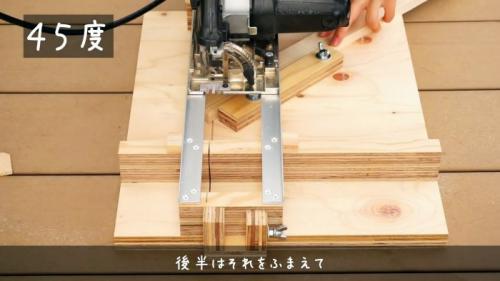

Теперь без разметки и легко выполняем резы под 45 и 90 градусов или производительно приготавливаем множество заготовок под один размер.

Лекало для резки трубы под 90 градусов. Как отрезать трубу под углом – варианты разметки для круглой и профильной трубы

При монтаже трубопровода часто требуется разрезать трубу под определенным наклоном. При выполнении этой задачи большую роль играет точность. Существует несколько простых способов, как отрезать трубу под углом.

Неправильный разрез трубы приведет к невозможности монтажа конструкции той формы, которая изначально задумывалась. Например, если планируется поворот системы на 45 градусов, то необходимо выполнить разрез трубы под 45 градусов. Для выполнения задачи понадобятся инструменты для разметки и болгарка (ее можно заменить ножовкой по металлу).

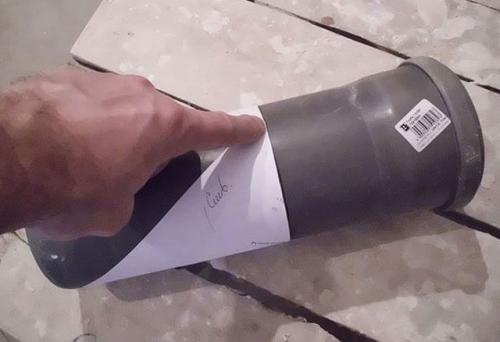

Разметка угла бумажным листом

Разметка бумажным листом является одним из простейших способов выполнения задачи. Необходим квадратный лист. Он складывается ровно по диагонали. Полученный шаблон для резки труб необходимо обернуть вокруг изделия таким образом, чтобы длинная сторона шла параллельно его сечению.

Тогда на меньшей стороне образуется угол в 45 градусов. Остается разметить линию разреза с помощью строительного карандаша или маркера по листу бумаги.

Рекомендуется замотать участок разметки узким скотчем, чтобы нечаянно ее не стереть. Данный метод отлично подходит для длинных крупных труб с местом разреза примерно посередине изделия.

Способ разметки с помощью емкости с водой вместо лекала

Данный способ разметки подходит для труб небольшого диаметра, которые планируется разрезать под определенным углом поблизости к краю. Для начала необходимо подготовить глубокую емкость с водой. На ней отмечается планируемый угол наклона. Теперь нужно аккуратно погрузить конец изделия в жидкость, наклонить его к метке, а затем вытащить.

В результате таких действий на нем появится четкая линия контакта с водой, ее нужно выделить. По ней и выполняется срез трубы под углом. Этот способ лучше всего подходит для работ, когда требуется многократное нанесение разметки.

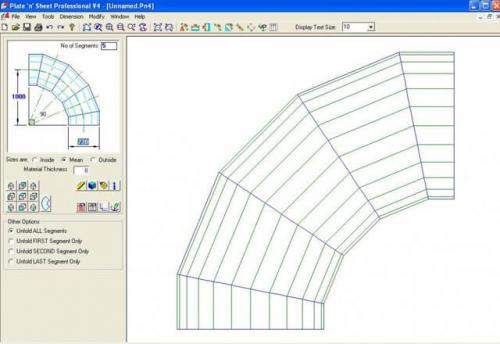

Использование программы для компьютера

Для реализации данного способа разметки труб для резки потребуется компьютер со специальными программами. Для начала необходимо составить чертеж, на котором указаны поперечные размеры изделия, а также планируемый угол разреза. Нужно получить виртуальный шаблон.

Распечатайте его на принтере. И тут стоит понимать, что чем больше диаметр трубы, тем больше потребуется листов для его печати. Затем нужно аккуратно вырезать детали чертежа со всех страниц и склеить, лучше всего использовать для этого канцелярский скотч. Остается приложить шаблон к трубе и нанести разметку.

Данный способ решения проблемы отличается высокой точностью. Все необходимые программы можно скачать в интернете, они бесплатные для загрузки и использования. Там же получится найти лекало для резки труб под углом. Остается просто его распечатать и вырезать. Для выполнения разметки лекало просто оборачивается вокруг трубы.

Как отрезать профильную трубу под углом

Разметка профильной трубы отличается от круглой. Ее ручное выполнение может привести к значительной погрешности. Лучшим способом решения проблемы является создания шаблона для резки из того же самого профиля, но большего по диаметру.

Потребуется маленький отрезок профильной трубы. На нем с использованием угломера отметьте угол в 45 градусов. Теперь при помощи болгарки необходимо отрезать часть заготовки по маркированной линии. Края среза нужно отшлифовать, устранить дефекты. Остается просто вставить в шаблон для резки труб под углом первоначальное изделие. Затем нужно нанести разметку по линии среза большего профиля. А уже по ней разрезается сама труба.

В тексте описаны способы, как резать трубу под углом в 45 градусов. Когда разметка уже завершена, рекомендуется использовать болгарку. С ее помощью получится выполнить ровный разрез. Ее заменить можно с помощью ножовки по металлу. Еще разрезать изделие получится сваркой, но нужен опыт обращения с инструментом, в противном случае будут неровности. Читайте также: " Как ровно отрезать трубу – инструменты и способы отрезания ".

Сейчас в строительных магазинах можно найти специальные инструменты для разреза труб. Но легче и дешевле самостоятельно изготовить шаблон.

Источник: https://baget-bez-stusla.aystroika.info/novosti/kalkulyator-rascheta-sreza-truby-pod-uglom-shablony-mozhno-raspechatat-v-naturalnuyu

Шаблон для резки круглой трубы под 45 градусов. Стусло для резки труб

Есть несложный инструмент, часто используемый в быту, в основном для работ с деревом. Называется – стусло. Так вот, это же приспособление подходит для резки труб, причём под разными углами.

Стусло имеется в продаже, но при желании его всегда можно сделать своими руками и подогнать конструкцию под нужный диаметр трубы:

1. Взять деревянную доску шириной, равной диаметру трубы, длиной 400-500 мм.
2. Взять ещё две доски тех же размеров, но по ширине увеличенных на толщину первой доски.
3. Из трёх досок собрать конструкцию в виде перевёрнутой буквы «П», где в качестве основания установлена первая доска.
4. В центральной части конструкции разметить прямоугольник, две стороны которого проходят по внутренним границам боковых досок.
5. Разделить прямоугольник диагоналями и по линиям, полученным на верхних гранях боковых досок, сделать пропилы вниз до основания.

Таким способом изготавливается шаблон для резки под углом 45º. Но с помощью транспортира можно разметить практически любой угол и сделать пропилы под рез трубы для конкретного угла.

Преимущество стусла — инструмент пригоден для неоднократного применения. Работа с инструментом допустима до такой степени износа стенок прорезей, пока они смогут обеспечивать высокую точность реза. Рекомендуется изготавливать стенки инструмента из материала более высокой прочности, чем дерево.

Такой выглядит возможная конструкция стусла – приспособления, благодаря которому также можно резать трубы под разными углами. Однако стусло, как правило, удобно применять для реза труб малых

Преимущества способа очевидны – простота, лёгкость изготовления инструмента (стусла), экономичность, универсальность. Недостатки работы с таким вариантом оснастки – необходимость подгонки размеров стусла под трубный диаметр при условии выполнения точного реза. То есть для каждой трубы придётся делать свой инструмент.

Также с помощью стусла резать трубу можно только ножовкой по металлу или секатором (для пластиковых изделий). Для работы с толстостенными металлическими трубами под рез болгаркой этот инструмент не подойдёт.

Резка труб под углом excel. Резка трубы под сорок пять градусов или другим углом

При различных работах домашние мастера иногда сталкиваются с необходимостью разметки и резки труб под сорок пять градусов.

Существует большое количество приспособлений промышленного производства для резки труб под разными углами, но стоимость таких устройств достаточно высока. В статье будут рассмотрены способы разметки труб под рез в 45 градусов в домашних условиях, без использования дорогостоящих приспособлений.

Разметка и резка профильной трубы

Разметка профильной трубы с первого взгляда представляется достаточно простым делом. Однако, скругленные углы при ручной разметке будут давать серьезную погрешность. По этой причине, удобнее будет сделать простейшее приспособление для разметки профильной трубы. Резка трубы из метала под 45° при использовании этого приспособления упрощается в разы.

Приспособление для резки труб под сорок пять градусов представляет собой отрезок п-образного стального профиля, отрезанный под углом в 45 градусов. Размеры профиля подбираются таким образом, чтобы в него свободно помещалась размечаемая труба. Для изготовления данного приспособления понадобятся следующие инструменты:

• Угломер;
• Чертилка по металлу;
• Угловая шлиф-машина (болгарка);
• Отрезной диск;
• Напильник.

Изготавливается такое приспособление для резки труб достаточно просто. Его удобно использовать для нарезки большого количества труб, например для сварки каркаса ворот из профнастила .

Из профиля вырезается заготовка длиной порядка 20-30 сантиметров. С помощью угломера на одном из торцов отрезка размечается угол в 45 градусов. После разметки, с помощью болгарки профиль разрезается. На полученном шаблоне необходимо проконтролировать точность угла. При необходимости шаблон дорабатывается напильником.

Читать также: Кованые кровати в интерьере спальни фото

Резка трубы под сорок пять градусов с помощью такого шаблона существенно упрощается. Заготовку трубы вкладывают в шаблон и размечают с помощью чертилки. При разметке необходимо проконтролировать длину заготовки. После этого труба разрезается по нанесенным меткам с помощью болгарки.

Труба надрезается по диагональным линиям с двух сторон, после чего прорезаются прямые линии разметки. Такое приспособление для резки труб под углом существенно экономит время и деньги.

Разметка и резка труб под углом круглого сечения

Когда необходимо разрезать круглую трубу под углом в 45 градусов, приспособление, рассмотренное выше, может не подойти. Резка трубы под 45 градусов в этом случае производится по бумажным лекалам, обернутым вокруг заготовки. Лекало для разметки можно скачать тут .

Такие лекала распечатываются из специальных компьютерных программ. Также в интернете можно найти и распечатать уже готовые лекала под наиболее распространенные типоразмеры труб. Какой бы способ резки труб не был выбран, необходимо следить за точностью нанесения разметки. От этого зависит точность реза.

В крупных заготовительных мастерских разметку и резку труб производят на разметочно-отрезном агрегате, который позволяет получать детали трубопроводов с допуском ± 1 мм.

В небольших заготовительных мастерских и на монтажной площадке разметку труб производят на разметочных стеллажах, применяя обычный разметочный и измерительный инструмент: линейки, рулетки, чертилки, шаблоны и др.

Разметка трубы заключается в определении ее заготовительной длины и нанесении необходимых осей. Разметив трубу для резки, на ней намечают начала всех изгибов, отверстия для врезки отборов и тройников.

Для изготовления гнутого отвода и определения длины заготовки должны быть известны радиус (R) и угол (а) загиба трубы, длина свободных концов или длина прямого участка между отводами. Длину заготовки (рис. 1) определяют по формуле

Читать также: Железная окалина формула химическая

Где LОбщ – длина заготовки, м;

L= π/180*αR – длина изогнутом части, м;

L1 = L – S – длина прямого участка, м;

L2 = L1-S‑длина второго прямого участка, м; .

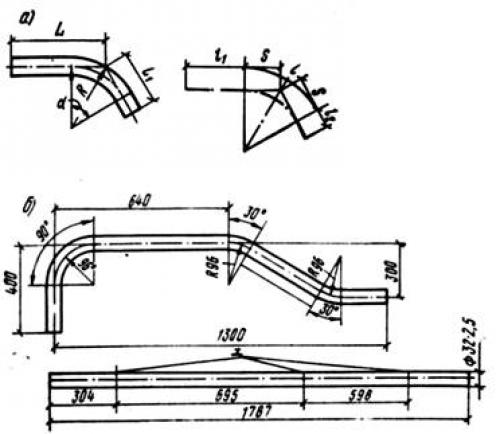

Рисунок 1. Разметка трубы для изгиба

• а – разметка отвода;
• б – участок трубопровода.

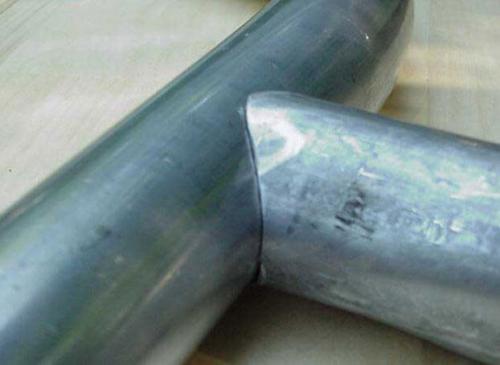

При пересечении двух труб тройник реза намечают по приспособлению, которое изготавливают на листе плотной бумаги. Вначале вычерчивают в двух проекциях и в натуральную величину пересечение двух труб, как показано на рис. 2. На врезаемой части трубы строят полуокружность, которую обычно делят на шесть частей (точки 1, 2, 3, 4, 5, 6). Через эти точки проводят прямые параллельные оси трубы. На второй проекции делают аналогичные построения, прямые проводят до пересечения с контуром трубы, в которую нужно сделать врезку (точки 0, 1, 2, 3). Проводя из этих точек параллельные прямые, как показано на рисунке, получим точки 0l, 1l, 2l, 3l, 4l, 5l, 6l.
