Сварка профильных труб своими руками. Особенности технологии сварки профильной трубы

Профильная труба является металлопрокатом особого вида. Материал изготовления – нержавеющая или углеродистая сталь. Метод производства – литье и последующая формовка.

Материал может иметь сечение в зависимости от предполагаемой нагрузки на готовое изделие: от 10х10 мм до 500х400 мм. Толщина стенок труб зависит от сечения и составляет обычно от 1 до 22 мм.

Преимущества данного материала:

вес – малый, дает возможность уменьшить затраты труда в процессе сборки конструкций, изготовленных из профильной трубы;
диапазон размеров – большой;
размеры – стандартные, упрощают торцовую стыковку в процессе соединения;
стенки – ровные, имеют одинаковую толщину, а также гладкую поверхность как снаружи, так и внутри.

Самым популярным видом сварки металлопроката в России является соединение спецоборудованием и электродом.

Однако для работы с металлопрокатом необходимы специальные знания. Создание сварных соединений требует навыков работы и учета технологических особенностей – иначе не добиться высокого качества швов.

Давайте рассмотрим информацию, о которой нужно помнить при работе с трубным прокатом:

деформация – под влиянием высоких температур профильные трубы сильнее ей подвержены, чем круглые;
пустотелость – в процессе работы капли расплава могут попасть в трубу и заполнить внутреннее пространство или перекрыть его, что необходимо контролировать при работе;
высокое напряжение на углах – появляется при торцевой сварке труб с профильным сечением, когда нагрев идет неравномерно, а также формирование валиков происходит неправильно.

Существует несколько важных моментов, которые надо учитывать при соединении профильных труб с небольшой толщиной стенок:

при соединении профильных труб значение тока должно быть 10–60 А;
для заготовок с небольшой толщиной стенок диаметр электродов должен быть 0,5–2 мм;
шов делается одним проходом;
скорость работы сильно влияет на качество сварки профильных труб;
сварка должна быть завершена до остывания кромок.

Сварка профильных труб своими руками вполне возможна. Предоставленная выше информация может помочь ее освоить даже малоопытному специалисту. При отсутствии же знаний специфики материала и недостатке опыта выполнять работу по металлопрокату не следует, поскольку ее качество не позволит получить прочное, надежное изделие с долгим сроком службы.

Сварка профиля электродом. Обобщенно о сварке профильной трубы

Приведем общие сведения, которые должен уяснить мастер при работе с трубным прокатом:

под воздействием высокой температуры трубы с профильным сечением в большей мере деформируются, чем круглые изделия;
при расплавлении металла внутреннее пространство трубного проката может заполниться и перекрыться, если же пустотелость изделия крайне необходима, важно контролировать отсутствие капелек металла внутри трубы;
при торцевом соединении металлопроката с профильным сечением из-за неравномерного нагрева или неправильного формирования валиков может появиться высокое напряжение на углах изделия.

Толщина стеночек металлопроката меняется в довольно широком диапазоне значений, но именно сварка тонкостенных труб требует от мастера наличия определенных знаний и навыков.

Способы сварки профильных труб.

Работа с тонким металлом не так проста в сравнении со сваркой инвертором толстостенных труб, так как при работе нужно учитывать ряд важных моментов:

для создания сварных соединений на металлопрокате требуется ток от 10 до 60 А;
электроды для сварки тонкостенного профиля должны иметь диаметр 0,5-2 мм, но никак не более;
шов выполняется в один проход;
качество соединения во многом определяется скорость сваривания;
мастер должен успеть осуществить сварку профиля до того момента, пока рабочие кромки не остынут.

При внимательном изучении описанных рекомендаций, сварка ворот своими руками из профильной трубы не составит труда даже для малоопытного мастера. Если же выполнять такую работу без знания специфики металлопроката, конструкции не получатся надежными, прочными и долговечными.

Не менее важно при работе с профильными трубами не ошибиться с выбором электрода, так как от этого зависят эксплуатационные параметры сварного шва.

Сварщик должен обратить особое внимание на сечение сварной проволоки: чрезмерно тонкий электрод станет причиной нестабильности горения дуги, а электрод с большим сечением может прожигать тонкостенное изделие.

Подбор диаметра сварной проволоки нужно осуществлять с учетом толщины стеночек металлопроката:

если сечение трубы металлопроката не превышает 2-х мм, актуален электрод с диаметром 1,5 мм;
профильная труба с сечением 2-3 мм варится электродом с диаметром 2 мм;
металлопрокат с сечением 4-6 мм требует применения сварной проволоки с диаметром 4 мм.

Важно! Электроды бывают двух видов: плавящиеся и неплавящиеся. Последние используются при сварке металлопроката исключительно в тандеме со специальными присадками из сплавов олова, латуни и других металлов высокой мягкости с примесями фосфатов.

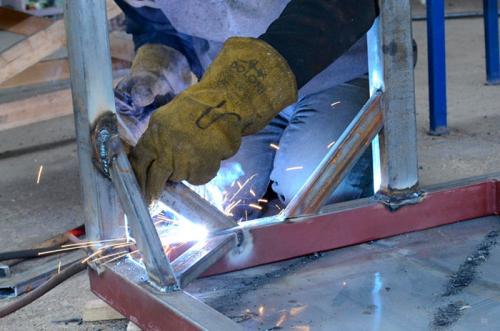

Сварка фермы или иного рода конструкций из металлического профиля может осуществляться разными способами, но наиболее популярны из них следующие варианты:

электродуговая;
газовая.

Расскажем об этом более подробно далее.

На какой полярности варить профильную трубу. Сварка труб электродуговой сваркой

Для сваривания профильных труб электродуговой сваркой необходим минимальный опыт исполнения подобного рода работ. Оборудование дает возможность положить шов даже в самых труднодоступных местах, без проблем соединяет стенки любой толщины и профиль любого сечения. Нужно обратить внимание на то, что при толщине стенок свыше 4 мм требуется предварительная подготовка кромок. Можно прибегнуть к любому методу соединения: встык, внахлест, под углом, тавровое наложение.

При изготовлении ферм специалисты советуют швы размещать в нижней позиции, если этому не препятствуют условия выполнения работ. Желательно готовить конструкции из металлической профтрубы в специальных просторных помещениях. Помимо большого объема такие помещения должны иметь и достаточной большой проем (ворота), через который можно вывозить готовые изделия.

Торцы соединяемых труб нужно предварительно зачистить и обезжирить. Тогда обеспечивается максимальное сцепление металла и расплава. Для подготовки кромок толщиной 4 и более миллиметра используется фаскосниматель. В таком случае можно формировать швы в несколько слоев, что дополнительно придаст ему прочности, надежности и долговечности. Более тонкий металлопрокат проваривается за один проход. Важно при этом обеспечить полную неподвижность заготовок.

В случаях, когда металл имеет толщину более 10 мм, специалисты рекомендуют выполнять работы в несколько этапов. Изначально делаются прихватки деталей в разных местах. После этого выполняются сварочные работы в полном объеме. Скорость проводки электрода напрямую зависит от того, насколько быстро плавится металл. Нельзя допускать протекания расплава внутрь металлопрофиля. Если вести электрод быстро, то стенки не успеют нормально прогреться и это ослабит соединение. Если же делать это медленно, то возможно прогорание металла.

При выборе режима дуговой сварки учитывается полярность, сила тока и напряжение, диаметр расходного материала. Сила тока выставляется в диапазоне значений 20-90А в зависимости от сечения электрода. К примеру, если предвидится использование электродов малого диаметра, то потребуется в настройках выбрать обратную полярность и постоянный ток.

На поверхности сварного соединения образуется шлак. Его нужно периодически удалять специальным молоточком. Очищенный шов сохранит свою надежность и прочность намного дольше, если очищенную от шлака поверхность обработать специальными антикоррозийными составами. Суть вопроса заключается в том, что горячий чистый металл более подвержен коррозии. И если он будет вступать в реакцию окисления, то заметно потеряет в прочности. антикоррозийная обработка занимает совсем немного времени, но существенно продлевает срок службы сварного соединения.

Источник: https://baget-bez-stusla.aystroika.info/novosti/svarka-profilnoy-trub-5-mm-invertorom-dlya-nachinayushchih-osobennosti-svarki-profilnyh-trub

Сварка профильной трубы встык. Сварка профильной трубы – видео уроки

Сам процесс сварки профильных трубопрокатных изделий занимает намного меньше времени, чем подготовительная работа к нему.

Значительную часть подготовительного процесса занимает сборка конструкций и подготовка приспособлений, которые фиксируют заготовки в необходимом положении.

Как осуществляется сварка профильной трубы –

Есть много разных приспособлений, которые предназначаются для сварочных мероприятий . На промышленных предприятиях, где идет серийное и массовое изготовление, применяют специальное механическое и автоматическое оборудование.

Это транспортные устройства и механизмы для установки и кантовки. В домашнем быту применяют приспособления, сделанные своими руками. Как правило, это универсальные конструкции, которые можно быстро собрать, и надежно зафиксировать в них элементы.

Процесс сваривания профильной трубы своими руками является довольно сложным делом, на видео можно наглядно проследить все тонкости этого действия. С этой работой не просто справиться даже мастеру с большим опытом.

Получить прочное соединение, соответствующее нужным габаритам не просто. Для того чтобы получить качественный результат необходима длительная подготовка.

Особенности процесса

Сразу следует заметить, что профильные трубы для сваривания очень удобные:

Они изготовлены со стандартными размерами, поэтому их легко совмещать.
Разновидности сечений дают возможности выбрать деталь для всякого строения.
Равномерность толщины металла.
Сварка профильных трубопроводов своими руками проводится с ровненькой кромкой и гладкою поверхностью.

Трудности, которые возникают

При нагревании заготовки меняют конфигурацию.
При соединении торцов появляются места высокого напряжения в местах углов углах.
Частично может перекрываться просвет трубопрокатного изделия застывшим после раскаливания металлом.

Если внимательно изучить все сложности технологии, то выполнять варку профиля своими руками можно без затруднений.

Качественные результат во многом зависим от того, в какой степени выполнена подготовка. Этот этап включает в себя:

Подбор деталей с нужным размером и сечением. Подрезание по параметрам выполняют пилой по металлу. После сварочного аппарата кромка не выходит ровной, и в итоге становится сложно работать.
Далее все трубы необходимо выровнять. На искривленных участках их может «водить».
Места соединений нужно почистить от ржавых образований. Их чистят до блеска, применяя щетки по металлу. Можно это сделать машинкой для шлифовки.
Кромку нужно выравнивать так, чтобы при соединении не было больших зазоров. Если это сделать тщательно, то при сваривании не придется тратить много усилий.
После этого, части нужно уложить в таком положении, в котором они будут располагаться в готовой конструкции. Для проведения сварочных мероприятий монтируемые запчасти желательно дополнительно закрепить в специальном приспособлении. А убирать крепеж можно после того, когда шов остыл.

Когда все детали подготовлены, можно приступать к делу. Здесь применяют два способа:

Газовая сварка.
Электрическая сварка.

Как выбрать электроды

Выбрать электроды для сварки профильной трубки поможет нижеприведенная таблица:

Толщина стенки трубопрокатного изделия (мм)	Диаметры электродов (мм)	Выставляемый ток на аппарате (А)
2	1,5	до 50
2 или 3	2	от 40 до 80
2 или 3	2,5	от 60 до 100
3 или 4	3	от 80 до 100
От 4 до 6	4	от 120 до 200
От 6 до 8	5	от 175 до 250
От 10 до 24	5 или 6	От220 до 300
От 24 до 50	8

Обратите внимание, данные значения являются рекомендательными!

Перед началом работы стоит провести тестовое сваривание на отдельном участке трубы, чтобы проверить, насколько качественным получиться произведенный шов. И после этого вам будет ясно, какие электроды для сварки подходят.

Как выполняют соединения

Деталь фиксируется своими руками на вспомогательном приспособлении.
Вначале производиться точечное сваривание и трубы прихватываются друг к дружке. Как правило, достаточно это сделать максимум в четырех местах.
После «прихватки» проверяется положение частей. Если нужно, то позиция меняется ударами молотка.
После этого варятся стыки соединяемых изделий. При этом валик разогретого металла оформляют в виде шва для сварки.
Дуга проводится таким путем, чтобы кромка успела расплавиться, а метал при этом, не должен просаживаться.

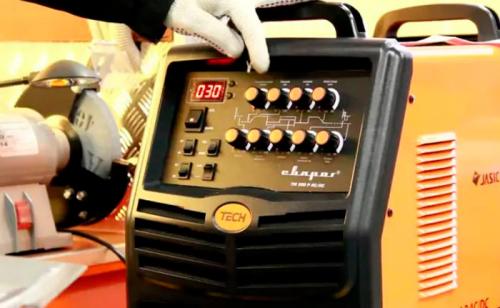

Инвертор

Сварка профильных трубопроводов инвертором признана самым надежным способом. Инверторы для сварки – это самый прогрессивный источник питания сварочной дуги.

Преимущества этих аппаратов состоят в их небольших габаритах и небольшой массе, это значительно меньше, чем у аппаратов, изготавливаемых ранее.

Источник: https://baget-bez-stusla.aystroika.info/novosti/svarka-profilnoy-truby-svoimi-rukami-svarka-invertorom

Как варить профильную трубу 1 5 мм. Электродуговой сварочный процесс в защитном газе

Соединение профтрубы таким способом выполняется при использовании неплавящихся электродов. Метод применяется для сварки тонкостенных деталей, которые предварительно очищаются и обезжириваются.

Для правильного выполнения процесса нужно тоже знать, какими электродами варить профильную трубу 2 мм. При соединении такого проката применяют вольфрамовые прутки. Их диаметр должен быть 1 мм. Если же у металлопроката толщина стенки превышает 2 мм, тогда используют электроды, у которых размер сечения составляет 1,6 мм.

Правильно выбирать также нужно диаметр сварочной проволоки. Эта ее характеристика тоже зависит от толщины металла. Если она составляет 1 мм, тогда применяют проволоку диаметром от 1 мм до 1,5 мм. Когда толщина стенки профтрубы равна 2 мм – используют проволоку, у которой размер сечения составляет от 2 мм до 2,5 мм.

Сварочная проволока для профтрубы Источник tck-market.ru

При выполнении самого процесса профессионалы удерживают электрод на минимальном расстоянии от места сварки. Это позволяет создать максимально короткую дугу, что улучшает проваривание и повышает качество сварного соединения. Электрод перемещают только в направлении шва. При этом не совершают поперечных движений.

Важно! Подача присадочного материала выполняется плавно. В противном случае происходит разбрызгивание. При этом максимальное количество расходуемого газа должно составлять 12 л/мин.

Важно также правильно устанавливать силу тока, когда выполняется электродуговая сварка профиля в защитном газе. Ее величина должна составлять 50-120 А. На выбор значения влияет толщина металла.

При выполнении электродугового сварочного процесса в защитном газе специалисты используют:

блок и трансформаторный или инверторный источник питания;
газовую горелку;
баллон с газом;
специальные резиновые шланги;
редуктор.

Оборудование для электродугового сварочного процесса Источник 8.allegroimg.com

При завершении электродугового сварочного процесса сначала уменьшают напряжение. При этом газ перекрывают не сразу, а только по истечении 15 секунд после отключения тока.

4 вида сварки труб: какой выбрать для трубопровода и чем они отличаются

Газовая сварка

При использовании этого способа сварочных работ сначала выполняют нагрев места, где соединяются два отрезка трубы. Потом в эту рабочую зону осуществляют подачу присадочного материала. В результате происходит его расплавление и заполнение зазора.

На заметку! Кромки соединяемых профтруб не формируют, если их стенки имеют толщину не более 4 мм.

Газовая сварка профтрубы может выполняться правым или левым способом. Во время реализации первого варианта присадочный материал перемещается за газовой горелкой. Данная техника отличается тем, что место соединения хорошо прогревается. При этом сварщику ничто не закрывает обзор. Он хорошо видит рабочую зону. Поэтому удается снизить расход газа и увеличить производительность. Технология в основном применяется при сваривании профтруб со стенками толщиной более 5 мм.

Технологические особенности газовой сварки Источник ds02.infourok.ru

Вторая разновидность техники используется, когда осуществляется сварка тонкостенного металлопроката. Левый способ отличается тем, что присадочная проволока перемещается впереди газовой горелки.

Сварка инвертором

Этот вид работ представляет собой дуговую сварку при использовании специального аппарата. Он применяется в быту и производственных цехах. Оборудование отличается невысокой ценой, небольшими размерами и незначительной массой. Каждый сварщик должен знать, как правильно варить профильную трубу инвертором.

Инвертор позволяет выполнять сварку труб с разной толщиной стенок. Оборудование идеально подходит для начинающих сварщиков. Ведь такие современные аппараты имеют импульсный режим работы.

Когда осуществляется сварка профильной трубы 2 мм инвертором, сила тока устанавливается в диапазоне от 50 А до 60 А. Если соединяется толстостенный прокат, тогда мастера увеличивают электроток.

При контакте электрода возникает электрическая дуга. В работе используются прутки с покрытием. Оно начинает гореть при возбуждении дуги. В результате происходит расплавление покрытия. Одна его часть перемещается на расплавленный металл, а другая – переходит в газовое состояние. Поэтому рабочая зона не контактирует с воздухом.

Сварка с помощью инвертора предотвращает залипание электродного прутка. При этом процесс выполняется при стабильной дуге, так как применяемое оборудование является источником постоянного тока. Поэтому получается высококачественный сварной шов.

Источник: https://baget-bez-stusla.aystroika.info/novosti/svarka-profilnoy-truby-svoimi-rukami-svarka-invertorom

Как варить профильную трубу и не прожечь. Способы, которые позволяют не допустить прожоги при сварке профильной трубы

При сварке электродом диаметром 2,0 мм инвертор устанавливается на силу тока около 60 А.
При сварке профилей электродом диаметром 3,0 мм рекомендуется использовать ток 80-90 А.
Окончательное практическое значение сварочного тока для сварщика-любителя лучше всего выбрать, испытав режим на опытном образце. Если у вас нет опыта, вы должны использовать меньший ток, чтобы избежать перегорания, независимо от того, прилипает электрод или нет. По мере накопления опыта вы сможете выполнять соединения с хорошим проваром даже без профиля.

Профильные трубы можно сваривать встык, внахлест или под углом 90°. При сварке тестовых изделий сила тока изменяется для достижения оптимальной геометрии сварного шва. Металл не должен прогорать, а дуга должна быть стабильной и легко зажигаться. Например, для электродов MP-3 диаметром от 2,5 до 3 мм. Сварочный ток должен составлять около 75-80 А.
Условия сварки, сила тока при сварке и присоединительные размеры следует брать из технического паспорта; если вы хотите запросить TWA, воспользуйтесь формой обратной связи внизу этой страницы. Мы вышлем вам по электронной почте спецификацию, адаптированную к вашему случаю.
Чем меньше диаметр электрода, тем меньше сила тока и, следовательно, ниже температура заготовки. При сварке тонких предметов рекомендуется использовать более тонкий электрод, чтобы избежать прожога металла.

После завершения подготовки приступайте к сварке изделия. Если толщина составляет 1,5 мм, необходимо начать с прихваток, чтобы не прожечь тонкий металл.

Источник: https://baget-bez-stusla.aystroika.info/novosti/svarka-profilnoy-trub-5-mm-invertorom-dlya-nachinayushchih-osobennosti-svarki-profilnyh-trub

Как варить профильную трубу полуавтоматом. Суть работы полуавтоматов при сваривании труб

1. Отличительные особенности.

Полуавтоматическая сварка труб не имеет кардинальных отличий от проведения процедуры ручным аппаратом, но по окончании процесса некоторые особенности заметить можно. Полуавтоматический шов будет иметь зигзагообразную форму плавления. Кроме того, сам процесс займет гораздо меньше времени.

Проволока-электрод, используемая в полуавтоматической сварке, может иметь диаметр от 0,8 до 1,2 мм в зависимости от специфики труб. Перед началом работ кромки изделия иногда подготавливают разделкой.

2. Область применения полуавтомата.

Благодаря различным формам агрегата его можно использовать как в цехах промышленных масштабов, так и на отдельном объекте (выездной формат работ).

Полуавтоматическая сварка трубы, как правило, производится на этапе заготовок. Монтаж водопровода, газопровода и оснастки промышленных помещений, как правило, производится на самом объекте при помощи других технологий.

Особенности монтажа имеют значение при выборе типа швов. Так, для соединения двух элементов используют стыковые и нахлесточные швы, а в некоторых случаях – угловые.

VT-metall предлагает услуги:

Для монтажа водо- и газоснабжения мастера выезжают на объект и проводят процедуру непосредственно в эксплуатационных условиях. Для простоты перемещения аппарата его устанавливают на специальный прицеп. При этом работы производятся с применением газовой защиты (например, СО₂).

3. Подготовительные работы.

Чтобы шов получился качественным, а скрепление прочным, следует провести некоторые подготовительные работы. Сперва необходимо нарезать трубы. Затем под углом снимаются фаски (это делается для более глубокой проварки стыков). После этого счищается верхний слой кромок и оцентровывается место соединения.

Для контроля качества операций, проделанных на этом этапе, скос кромок проверяется в нескольких местах, оценивается параллельность деталей изделия (они должны располагаться точно под углом 90° по отношению к центральной оси), осматриваются срезы на предмет чистоты. Наличие на кромках пятен ржавчины или нескольких капель масла существенно снижают прочность сцепления труб. Во избежание подобной ситуации необходимо произвести очистку материала с внешней и внутренней стороны не менее чем на 15 мм от среза.

Для четкой стыковки труб необходимо установить их строго параллельно и сделать вдоль места сцепления несколько прихваток – коротких швов того же качества, что и основной. Это делается для того, чтобы зазор не изменял свою конфигурацию во время проведения полуавтоматической сварки трубы.

Для сварки сложных материалов (поржавевших, оцинкованных и т. п.) полуавтоматическим способом лучше всего подходят медная и алюминиевая проволоки. Именно они дают равномерный и прочный шов в такой ситуации.

Как сварить профильную трубу под 45 градусов. Предварительные работы с деталями

Перед тем как сварить круглую трубу, ее нужно подготовить к работе, то есть провести предварительную обработку стыков и уточнить все тонкости. Для этого сначала проводится диагностика труб на соответствие ряду технических характеристик, предъявляемых к монтируемой системе, в частности, водопроводу (прочитайте: «Какая сварка водопроводных труб лучше – виды и особенности сварки»).

Согласно инструкции должны быть соблюдены такие условия:

Геометрические размеры.
Наличие сертификата качества, в частности, если это трубопровод для питьевой воды.
Идеально круглая форма труб – никакие дефекты торцов в виде приплюснутого или овального сечения не допускаются.
Одинаковая толщина стенок труб по всей их протяженности.
Химический состав изделий должен соответствовать ГОСТам РФ для тех или иных систем. Данная информация выясняется из технической документации или лабораторными исследованиями.

Далее можно приступать, собственно, к подготовке труб к стыковке и сварке.

Процесс подготовки включает такие стадии:

проверяют ровность среза на торце трубы – он должен быть равен 90º;
торец и участок в 10 мм от него нужно тщательно зачистить до появления металлического блеска;
все следы масел, ржавчины, красок следует удалить и обезжирить поверхность на торце трубы.

Последнее, о чем нужно позаботиться – правильная конфигурация торца. Угол раскрытия кромки должен составлять 65º, а показатель притупления – 2 мм. Дополнительная обработка позволит добиться требуемых параметров.

Такую работу можно выполнить фаскоснимателем, торцевателем или шлифовальной машиной. Профессионалы, работающие с трубами больших диаметров, пользуются фрезерными станками или газовыми и плазменными резаками.

Процесс сварки

Когда вся предварительная подготовка позади, можно браться за сварку. Если у вас нет необходимых навыков, и вы никогда раньше не выполняли подобных работ, сначала рекомендуем попрактиковаться на лишних кусках труб, чтобы не испортить всю систему.

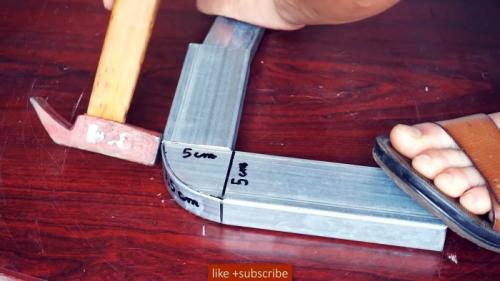

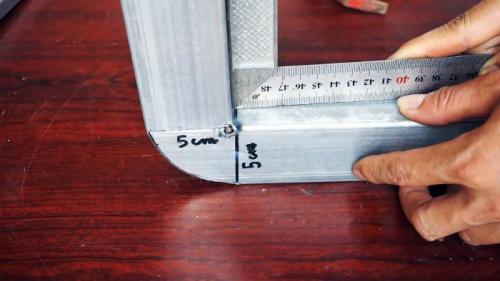

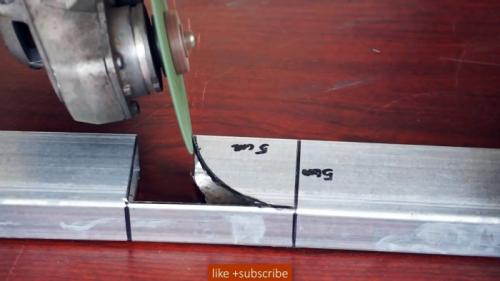

Как варить профильную трубу под 90 градусов. Процесс сварки скругленного угла

Скругленный угол формируется особым изгибом одной трубы, а не сваркой двух как стандартный прямой. Для этого на ней необходимо начертить поперечную линию с помощью угольника.

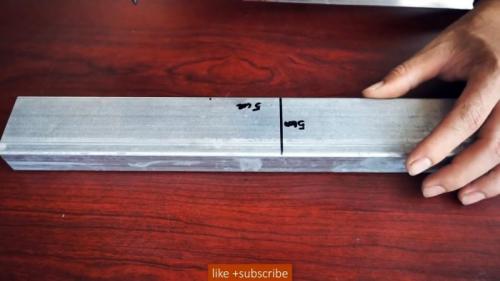

Затем со стороны будущего внутреннего угла от этой линии отмечается точка на расстоянии ширины трубы. В данном случае это 5 см, так что и метка ставится с отступом 5 см. Теперь нужно развести циркуль на 5 см, и соединить точку и край линии, нарисовав четверть круга.

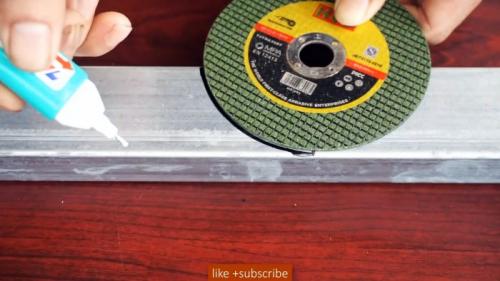

Далее необходимо отметить за этой точкой вторую, на отдалении от линии равным расстоянию нарисованной окружности. Можно просто взять диск от болгарки с таким же округлением, приложить его к нарисованной дуге, и поставить метки по ее краям. Затем он устанавливается одной точкой на начало линии, и прокатывается по трубе. В месте касания второй его точки ставится нужная нам метка.

Высчитать это расстояние можно и математически, используя формулу длины окружности «P=2πr». Где r – это радиус круга, который в нашем случае всегда равен ширине трубы. Расстояние, которое нужно отступить от линии, будет равным четверти высчитанной по формуле окружности.

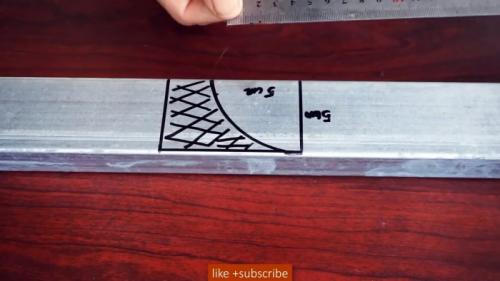

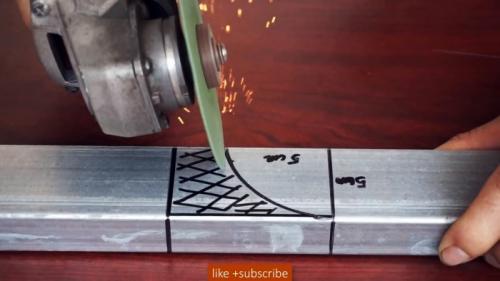

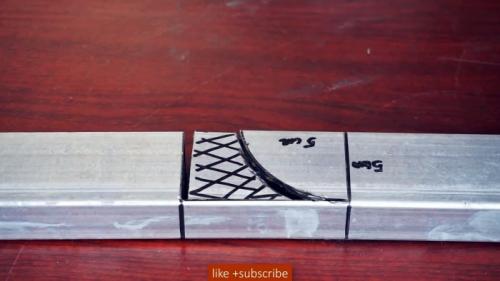

По последней метке на трубе рисуется еще одна поперечная линия под угольник. Теперь нужно заштриховать часть трубы, как на рисунке. Аналогично делаете с другой стороны трубы. Заштриховать нужно будет и короткий прямоугольник на боковой стенке.

Размеченная заштрихованная часть трубы отрезается.
