Чтобы ровно отрезать круглую металлическую трубу под 45 градусов (например, для дальнейшего ее соединения под прямым углом), можно использовать простое лекало, изготовленное из листа бумаги.

С помощью самодельного лекала можно быстро разметить трубу, а затем отрезать ее болгаркой.

Приступаем к изготовлению лекала. В первую очередь отрезаем лист бумаги (можно использовать для этого обычный белый лист формата А4) по диаметру трубы.

После этого линейкой или рулеткой замеряем наружный диаметр круглой трубы — в данном случае он составляет 60 мм.

Советуем вам также прочитать статью: как быстро округлить деревянный брусок без токарного станка .

Основные этапы работ

На следующем этапе складываем лист бумаги пополам. С торца откладываем две отметки на расстоянии 6 см от края. Через эти две точки чертим линию.

С боковых сторон листа откладываем четыре отметки на расстоянии 3 см от края. Потом чертим две линии (они должны быть перпендикулярны первой линии). В результате у нас получилось три прямоугольника.

Прикладываем торец круглой трубы к крайним прямоугольникам, как показано на фото ниже, и обводим карандашом.

С помощью линейки соединяем две полуокружности линией. Берем ножницы и отрезаем крайнюю часть листа.

В результате у нас получился шаблон для разметки круглой трубы под 45 градусов.

Разворачиваем лист бумаги на всю ширину. Прикладываем к трубе, и обводим карандашом. Затем вырезаем болгаркой по разметке.

После реза получаем две заготовки, которые можно соединить вместе под прямым углом, и обварить.

Подробнее о том, как изготовить бумажное лекало, можно посмотреть в видеоролике ниже. Своим опытом поделился автор YouTube канала Mr Technic.

Как отрезать трубу большого диаметра. Какой инструмент можно использовать для нарезки пластиковых труб

Если учесть что народ в нашей стране мастеровой, то для резки труб он умудряется использовать самые невообразимые подручные средства. Но не стоит думать, что такая нарезка способствует хорошему качеству будущего трубопровода. Поэтому рассмотрим инструменты, позволяющие наиболее качественно резать пластиковые трубы:

• ножовка по металлу;
• самозатачивающийся нож (с мелкими зубчиками);
• ножницы для резки труб из пластика;
• труборез роликового типа;
• аккумуляторный труборез;
• гильотинный труборез.

Отрезание труб ножовкой по металлу или ножом не стоит рассматривать всерьез, так как их использование приводит к тому, что торец трубы махрится, образуются заусенцы, которые приходится ликвидировать при помощи наждачной бумаги или зачистки ножом.

В любом случае качество среза страдает. Эти способы можно использовать для единичных резов. Если же трубопровод имеет сложную конфигурацию и много соединений отдельных участков, то данные инструменты лучше не применять. Ножницы для резки труб используются в основном для нарезки труб из пластичных полимеров.

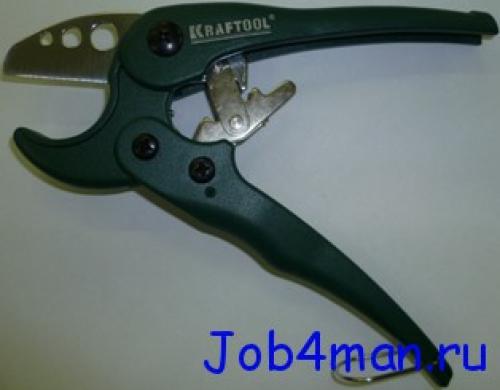

Остро заточенное лезвие ножа закреплено только с одной стороны инструмента. На месте второго лезвия находится довольно широкое основание с прорезью, предназначенной для приема в себя режущей пластины. Работа с такими ножницами производится исключительно за счет мускульной силы человека. Между рукоятками ножниц размещается зубчатая рейка округлой формы, которая после смыкания рукоятей ножниц толкает лезвие в направлении основания. Процесс резки трубы происходит следующим образом:

• на поверхности трубы ставят хорошо заметную метку, помечая ею место реза;
• основание располагают поверх этой метки, контролируя сквозь прорезь основания ее положение;
• затем, приложив силу, врезаются в трубу и, постепенно наращивая усилие, производят окончательный разрез трубы.

Достоинствами ножниц являются довольно высокая эффективность и дешевизна конструкции. Недостатком же считают прямую связь эффективности работы инструментом с физической силой работающего им человека. Кроме того, во время реза необходимо следить за плавным движением кисти, иначе лезвие может просто соскользнуть с зубчатой рейки.

Понятно, что при большом количестве резов рука быстро устает, поэтому скорость производства работ снижается. Кроме того, ножницами невозможно резать трубы большого диаметра. Максимальный диаметр обрабатываемых труб составляет 42 мм.

Роликовый труборез предназначен для больших объемов работ. Внешне он напоминает обычную струбцину с закрепленными на скобе подвижными колесиками. Режущий ролик находится на торце винта струбцины.

По эффективности труборез ничем не хуже ножниц. Но, в отличие от них, здесь при работе практически отсутствуют физические усилия. Сам процесс резки происходит следующим образом:

• на месте среза ставят отметку маркером;
• винт выкручивается из струбцины, а скоба при этом подводится к месту реза;
• далее винт плавно затягивается (так, чтобы не лопнула труба);
• после создания на режущем ролике необходимого усилия, струбцину начинают вращать вокруг трубы, плавно подкручивая при этом натяжной винт.

Таким образом, производится круговой рез трубы, при этом торец трубы получается очень ровным, без заусениц. Единственной опасностью при работе труборезом является появление на трубе трещин из-за слишком сильного прижимного усилия винта.

Аккумуляторный труборез, по сути, представляет собой ножницы, снабженные электродвигателем. Такой инструмент позволяет без особых усилий за 6 – 8 секунд разрезать трубу. Но диаметр обрабатываемых труб здесь также невелик, как и у обычных ручных ножниц.

Гильотинный труборез используется для работы с трубами диаметром от 63 до 350 мм. При этом вероятность деформаций или разрушения стенок трубы сведено практически к нулю. Процесс резки выглядит следующим образом:

• на трубе отмечают место реза и вставляют ее в гильотину, закрепив в секторе от 30 до 60 градусов;
• вокруг нее раскачивается лезвие гильотины, которое установлено на колесиках;

При этом срез получается очень ровным, без заусениц. Лезвия гильотины легко заменяются. У современных гильотин лезвия дополнительно покрыты тефлоном.

Как отрезать трубу без болгарки. Как отрезать трубу, несколько методов, какой инструмент нужен.

Есть несколько способов, чтобы отрезать трубу. Все зависит от диаметра, материала из которого она сделана и инструмента, имеющегося у вас под рукой.

С использованием трубореза. Если труба небольшого диаметра из цветного металла, можно воспользоваться труборезом. Максимальный диаметр трубы, который можно отрезать таким инструментом 50мм. Преимущества использования в том, что рез получается очень ровным и аккуратным.

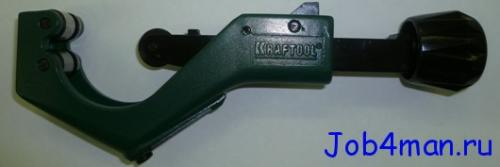

Труборез для цветных металлов

Если имеется труба из стали, то нужен туборез достаточно мощный, для цветных металлов уже будет не актуален. Выглядит он намного габаритнее, заметно тяжелее.

Принцип действия труборезов приблизительно как у закатывающей машинки для банок с соленьями. Имеется твердосплавный ролик, который по мере прорезания трубы, подкручивается. Сначала сделали один два оборота вокруг трубы, подкрутили ролик, сделали еще несколько оборотов, и так далее, до полного среза. Со временем ролик может затупиться, его придется заменить, как правило, в комплекте имеется запасной.

Есть и минус при использовании трубореза, им нельзя пользоваться когда труба проходит рядом со стеной и нет возможности ее снять. Вкруговую в таком случае труборез не прокрутить.

С помощью болгарки (УШМ)

Если в наличии есть данный инструмент, то можно воспользоваться им. К такому инструменту обычно прибегают. Потребуется отрезной диск диск по металлу. Главное при резке сильно не давить, делать аккуратно, можно даже сделать разметку на трубе для более точного реза. Подойдет как маленькая, так и большая болгарка, любой мощности.

С помощью ножовки по металлу

Самый недорогой метод, разве что самый затратный по времени. Металл пилится достаточно медленно. Важно не перегревать полотно по металлу, делать перерывы, примерно после каждой минуты работы ножовкой, иначе полотно может сломаться.

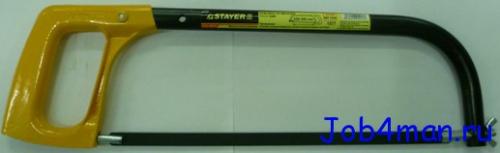

Ножовка по металлу

Для труб из металлопластика хорошо подойдет труборез для метааллопластиковых труб. Максимальный диаметр отрезаемой трубы – 38мм.

Труборез для металлопластиковых труб

Также можно использовать ножовку и болгарку для абсолютно разных задач, например спилить замок и др.

Все эти инструменты без проблем приобретете в строительных магазинах, или же через интернет, с доставкой.

Как торцевать трубу без станка. Самый бюджетный способ торцевать трубы

есть несколько способов торцевать трубы для нормального прилегания к другой трубе:
1 метод - купить в штатах (или чуть поближе, но подороже) или сделать самому торцеватель, который обрезает коронками под любым углом, который можно выставить в транспортире. сам торцеватель выглядит подобным образом:
это одна из самых распространённых конструкций
вторая конструкция - наиболее интересна в гаражных условиях
тем не менее, она базируется на части деталей от первой конструкции.
данные машинки очень удобны, за исключением того, что при закусывании коронки человек может получить удар рукояткой дрели по палцамтак что необходимо соблюдать технику безопасности
есть ещё и такие торцеватели - по сути дела ручной пресс, на котором отламываются (или срезаются) кусочки труб.
существенный недостаток - приходится покупать в штатах сменные пуансоны. следующий недостаток - тем больше диаметр или толще труба - тем больше необходимо прикладывать усилия на торцовку.
это опять же американский путь развития событий. станок относительно удобен - у него большие габариты, но при этом он ещё и как зачистная машинка служит.
2 метод - использование компьютерных программ, которые опять же надо покупать там
3 метод - не парить моск ни себе, ни окружающим и взять маятниковую пилу. мы же ленивые…

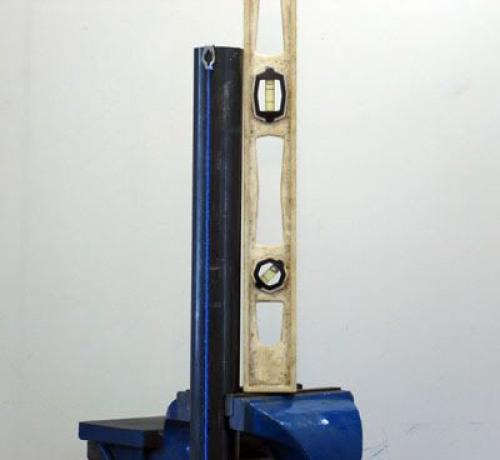

итак, первым делом наносим среднюю линию на трубу вдоль трубы.

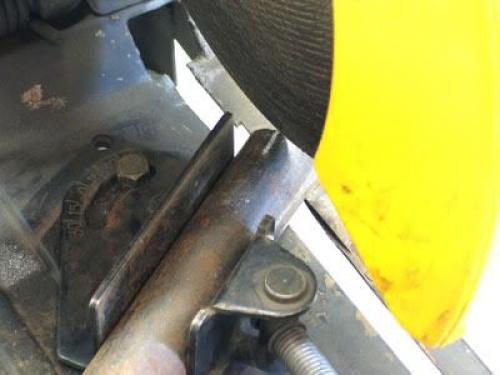

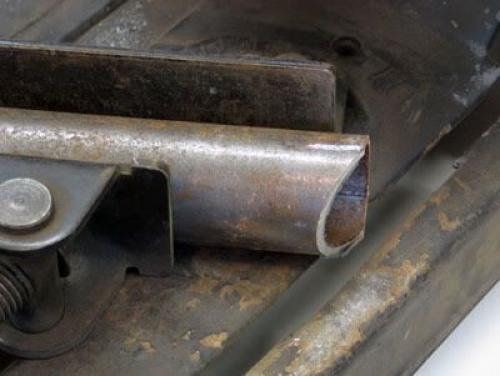

устанавливаем трубу в зажим, примеряем диск

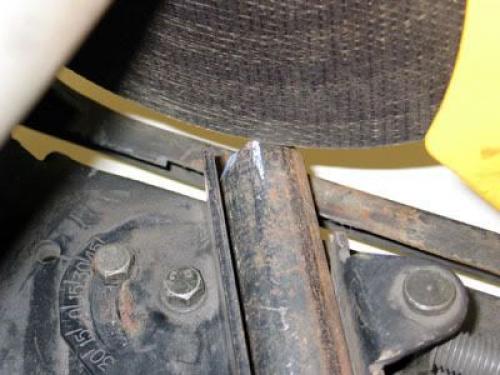

режем…

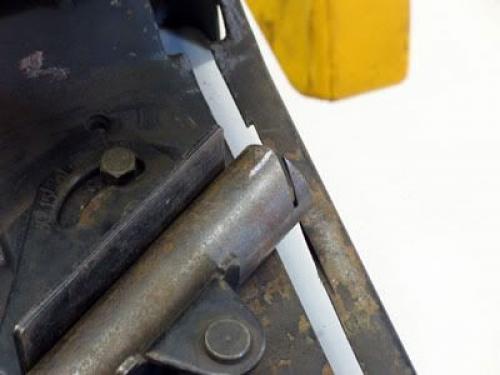

отрезали…
переворачиваем трубу на 180 градусов, отмеряем…

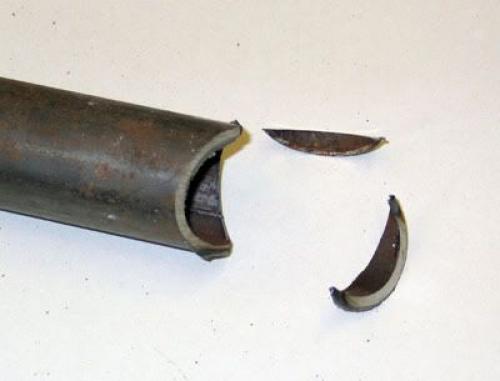

отрезали!!!!

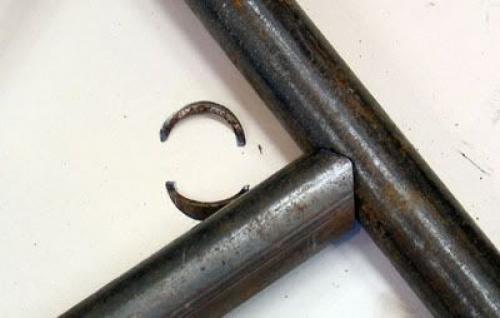

состыковали!!!
на картинках получилось очень здорово. а вот теперь самое главное - под каким же углом всё это отрезать??? всё очень просто - диаметр зависит от диаметра трубы. размеры даны для дюймовых размеров:
труба 2,00" (Ф51 мм) к трубе 2,00" (Ф51 мм) - угол 30 градусов
труба 1,75" (Ф44 мм) к трубе 1,75" (Ф44 мм) - угол 28 градусов
труба 1,50" (Ф38 мм) к трубе 1,50" (Ф38 мм) - угол 26 градусов
труба 1,25" (Ф32 мм) к трубе 1,25" (Ф32 мм) - угол 22 градуса
труба 1,00" (Ф25 мм) к трубе 1,00" (Ф25 мм) - угол 20 градусов
труба 1,75" к трубе 2,00" - угол 25 градусов
труба 1,75" к трубе 1,25" - угол 45 градусов
труба 1,25" к трубе 1,75" - угол 20 градусов
труба 1,00" к трубе 2,00" - угол 12 градусов
все эти углы справедливы, если мы стыкуем трубы под углом 90 градусов друг к другу. если труба, которую мы должны обрезать наклонена на какой то угол, то с одной стороны угол реза увеличивается на величину наклона трубы, а с другой стороны - уменьшается.

Как начертить ровную линию на трубе. Универсальный инструмент из металлической полосы для разметки профтрубы

Необходимые материалы:

• листовой металл (пластина);
• стальная полоса;
• удлиненная гайка и болт.

При помощи самодельного приспособления можно чертить на заготовке как прямые и диагональные линии, так и полуокружности.

Основные этапы работ

Сначала необходимо будет вырезать из листового металла прямоугольную пластину размером 10х8 см.

Размечаем заготовку и на сверлильном станке высверливаем в ней ряд отверстий, расположенных на одинаковом расстоянии друг от друга.

Пластину необходимо приварить к металлической полосе, как показано на фото ниже. Сразу зачищаем сварной шов.

На следующем этапе отрезаем еще один кусок полосы металла, затем размечаем его и высверливаем в нем ряд отверстий.

В первой металлической полосе высверливаем отверстие, и прикручиваем второй кусок полосы.

Для этого автор использовал саморез по металлу с прессшайбой. Очень сильно затягивать саморез не надо — деталь должна быть относительно подвижной.

В завершении останется только приварить к полосе удлиненную гайку. Высверливаем в ней отверстие, нарезаем резьбу и вкручиваем болт.

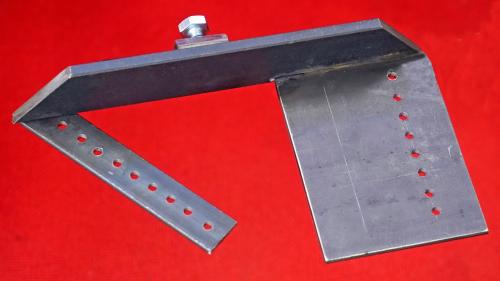

В результате получилось крепление с фиксатором для чертилки по металлу, при помощи которой будет выполняться разметка заготовки.

Работать с этим приспособлением очень просто: прикладываем его к профильной трубе и выполняем всю необходимую разметку. Подробнее об этом — в авторском

В целом получилось довольно простое в изготовлении и полезное приспособление, которое пригодится каждому мастеру при работе с профтрубой.
