Необходимые размеры и допуски для сборки дверной коробки. Демонтаж старой дверной коробки

Необходимые размеры и допуски для сборки дверной коробки. Демонтаж старой дверной коробки

Любая межкомнатная дверь состоит из вертикальных стоек коробки, верхней поперечной балки (перекладины), порога (не всегда) и дверного полотна. Демонтаж коробки всегда начинается со снятия с петель дверного полотна. Для этого под открытую под 90^oдверь подсовывается фомка.

Под нее подкладывается твердый предмет для создания рычага. Дверное полотно приподнимается и снимается с петель. Работу лучше выполнять вдвоем, чтобы дверь не упала. Если полотно не приподнимается, петли смазываются антикоррозийной смазкой.

Дальнейшие действия зависят от того, сохраняется коробка или выбрасывается.

Быстрый, разрушающий способ

Если дверная конструкция не будет использоваться в дальнейшем, все работы по демонтажу проводятся быстро:

• топором удаляются наличники — острие топора забивается молотком между коробкой и наличником до тех пор, пока не появится щель. После этого топор переставляется ближе к крепежу и поворачивается до тех пор, пока наличник не отойдет от коробки полностью. Вместо топора можно воспользоваться гвоздодером;
• каждая вертикальная стойка разрезается посередине, после чего выворачивается из дверного проема фомкой;
• порожек также разрезается и удаляется фомкой;
• крепеж срезается заподлицо со стеной болгаркой или ножовкой по металлу.

Щадящий способ

Своими руками проще всего сохранить дверную коробку при ее демонтаже. Пошагово это выглядит следующим образом:

• снимаются наличники;
• откручиваются петли и планка защелки — под ними находится скрытый крепеж;
• шуруповертом на малых оборотах выкручиваются саморезы (гвозди удаляются гвоздодером). Если не откручиваются, то спиливаются болгаркой или ножовкой;
• строительным ножом вырезается монтажная пена;
• дверная коробка аккуратно извлекается из проема и разбирается.

При демонтаже дверей необходимо помнить, что поврежденная при разборке коробки стена принесет проблем в несколько раз больше, чем потраченные на осторожную работу несколько минут.

Телескопическая дверная коробка размеры. Что это такое

Для начала давайте выясним главное: телескопические наличники на двери — что это такое?

Оформление двери в проеме большой глубины.

Сходство с механизмом подстройки фокуса телескопа здесь довольно условное. Интересующая нас конструкция позволят решить одну из проблем установки межкомнатных дверей — проблему разброса толщины стены и дверной коробки.

Аккуратный внешний вид конструкции достигается одним из двух способов:

1. Наиболее дешевый плоский телескопический наличник представляет собой уголок, часть которого при монтаже утапливается в выбранный в дверной коробке паз . Как правило, ширина шипа уголка не превышает 2 сантиметров, что позволяет компенсировать лишь минимальное несоответствие размеров;
2. Помимо собственно наличника, в комплектацию коробки может входить доборная планка, закрывающая часть проема . Планка соединяется пазогребневым замком и с дверной коробкой, и с наличниками. Эта конструкция позволяет компенсировать разницу в толщине стены и коробки, достигающую 15 сантиметров.

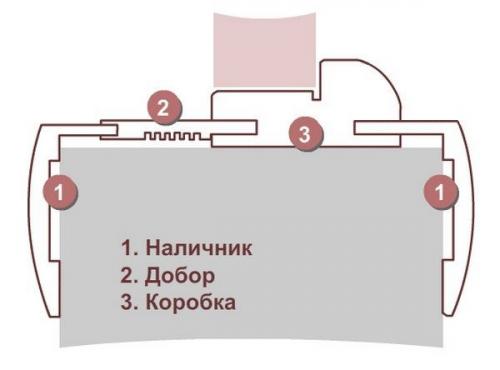

Оформление проема с добором.

Однако: при значительной разнице толщины проблема может быть решена и монтажом откосов из стеновых панелей, ГВЛ или гипсокартона.

Размеры

Вот наиболее типичные размеры, которые имеют телескопические наличники на двери: длина 2200 мм, ширина (максимальная ширина проема с учетом ширины самого наличника) 1200 мм. Наличник обычно имеет ширину 75 миллиметров; толщина стены в проеме, которая может быть перекрыта коробкой с добором, составляет от 74 до 213 мм.

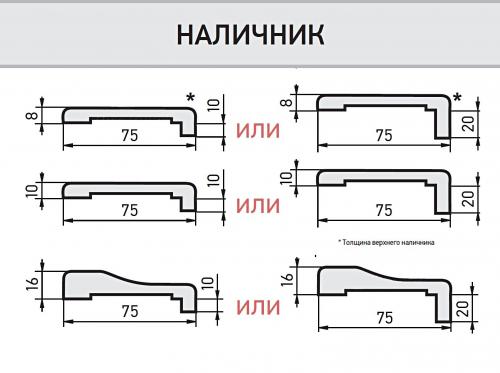

Сечение прямого наличника с размерами.

Материал

Из чего могут делаться доборные наличники? Список материалов вполне типичен для межкомнатных дверей:

Обратите внимание: как правило, материал наличника и (при необходимости) добора подбирается под материал коробки. С коробкой из массива благородных пород используется аналогичный наличник, коробка из МДФ комплектуется наличником из МДФ и так далее.

Прямоугольные двери и арки

Помимо так называемых прямых комплектов для прямоугольных проемов в продаже можно встретить и арочные. Как несложно догадаться, они предназначены для оформления арочных дверей и проемов.

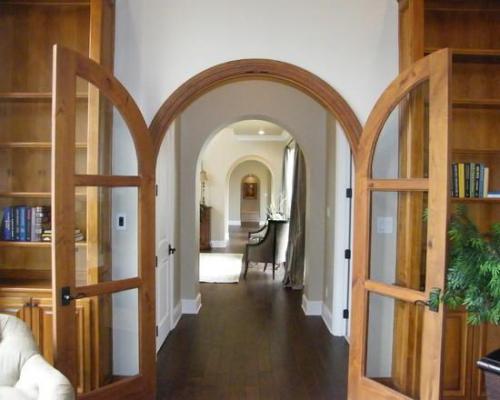

На фото — арочная дверь.

Сборка дверной коробки с порогом. Дверная коробка: виды, собрать, установить, уменьшить зазор

Вопреки своей внешней простоте, межкомнатные двери являются достаточно требовательными в монтаже. Ведь к негативным последствиям может привести даже небольшая ошибка. Неверно снятые размеры и сделанные отрезы нельзя откорректировать, потому потребуется делать все снова, применяя иной материал. Из-за неправильного отпила могут появиться щели, которые невозможно ликвидировать герметиком. Чтобы при установке дверной коробки своими руками не допустить плачевных ситуаций, важно обязательно соблюдать специальную инструкцию, которая описана в данном материале.

Материалы дверной коробки

Коробку для двери часто называют луткой. Это связующий компонент между дверным полотном и непосредственно проемом в стенке. Лутка — несущий компонент, который принимает на себя все нагрузки.

Дверной короб достаточно сильно фиксируют в проеме стенки, а после на него монтируют различные крепежи, специальные доборы, различную фурнитуру, обналичку и само полотно.

Лутка имеет также эстетическую функцию, так как способна продолжать определенный стиль дверей либо быть полностью отдельным компонентом всего изделия. (Читайте статью на тему «Установка добора на дверь своими руками — пошаговая инструкция»)

МДФ

МДФ — это дешевая древесно-волокнистая плита. Полотно из нее смотрится неплохо, оно экологичное и легкое. Не обошлось и без минусов. Материал имеет не самый долгий срок использования, плохую прочность и шумоизоляцию. таким образом, это не самый лучший вариант для изготовления дверного короба.

Клееная доска

Такое полотно сделано из частей, склеенных под достаточно большим давлением. На нем почти не видно каких-либо стыков. Это прочное полотно с более высокой чем у МДФ ценой.

Цельная древесина

Такое полотно долговечное, надежное и стоит намного больше, чем из евробруса. Однако материал может иметь значительный минус. В случае плохой обработки изготовителем, древесина слишком напитывается влагой. Тем не менее, этот материал очень высоко ценится среди специалистов данного дела.

ДВП и ДСП

Эти плиты достаточно дешевы, поскольку их делают из излишков материала. Полотно из ДСП и ДВП обладает высокой прочностью и шумоизоляцией. Однако такой материал имеет и недостатки. Прежде всего, это не самая лучшая влагоустойчивость. Вдобавок, в клее есть вредное для здоровья летучее вещество, а монтаж такого полотна достаточно сложный, поскольку в нем плохо держаться привычные саморезы.

Это еще не все материалы, которые используют для изготовления луток. Также можно встретить межкомнатные двери из шпона, алюминия, стекла и пластика. Что именно выбрать, зависит исключительно от определенных пожеланий. Главное, чтобы материал был подходящим и достаточно практичным.

Виды дверных коробок

Двери бывают разных видов. В различных помещениях наиболее часто можно встретить следующие четыре разновидности. (Читайте статью на тему «Выбрать и установить наличники на межкомнатные двери»)

Угловая

Это фактически универсальное изделие, которое будет оптимальным под самые различные стены. Угловая коробка имеет крепкий каркас, обязательно отделанный декоративной обналичкой.

Между коробкой и полотном прокладывают специальный уплотнитель, который легко закрывает зазор между компонентами всей конструкции. Благодаря этому сразу повышаются показатели звукоизоляции и устраняются сквозняки.

Телескопическая

Такая коробка включает в себя целый набор объединенных планок. Данная схема очень похожа на сборку конструктора.

Сборка такой конструкции не требует использования каких-то вспомогательных крепежей, которые затем придется декорировать. Кроме того, сборные элементы коробки не требуют специального склеивания, так как надежно стыкуются в сделанных для этого пазах. При этом свободно двигающиеся детали позволяют с легкостью настраивать силу прилегания коробки к стеновому проему.

Торцевая

Это изделие подойдет для двери в проемах из не самых толстых строительных материалов, вроде гипсокартона.

Короб обустраивают в специальном каркасе из стали, чтобы увеличить жесткость всей конструкции. Если не сделать этого, механизм для открытия изделия спустя немного времени обязательно начнет болтаться.

Сборка дверной коробки по. Скручивание или сборка дверной коробки

Поднимите с пола дверное полотно и отставьте в сторону, тем самым освободив место для дверного короба. Скручивать коробку также удобнее на полу, в чем вы сами скоро сможете убедиться. Для начала необходимы следующие приготовления. Возьмите верхнюю часть короба и в плоскости среза, перпендикулярно ей, просверлите по два отверстия с каждой стороны для саморезов, примерно в сантиметре от краев, как на фото. В стойках короба сделайте по одному отверстию посередине, так же перпендикулярно плоскости.

Теперь, правильно расположив элементы короба , поочередно, продолжите сверление к примыкающей части, после чего скрутите их саморезами. Не нужно искать каких-либо специальных саморезов. Подойдут любые, например те, что используют для закрепления гипсокартона к металлическим профилям. Самое главное условие здесь в четком примыкании запиленных торцов.

Чтобы части плотно прилегали друг к другу, подложите под них фанеру. Если же у вас очень ровный пол, то можно обойтись и без нее. Повторюсь, что самое важное здесь удержать от сползания плоскости в момент закручивания. Если у вас сильные кисти, то вы сможете избежать перекоса, просто удерживая короб одной рукой, в то время как другой будете закручивать саморез.

Заметьте, что лучше всего для этого скручивания подходят не саморезы по дереву с большим шагом резьбы, а саморезы по для прикручивания гипсокартона к металлическим профилям. Или другие подобные, то есть с мелким шагом. Крупный шаг уводит детали при скручивании. Проверьте на обычных деревянных заготовках и убедитесь в моей правоте.

Стандартная ширина дверной коробки. Алгоритм сочетания дверной коробки проема и дверной створки

Коробка имеет очень важную роль в дверной конструкции – она и доборы плотно держат дверь, к ней крепятся петли, поэтому необходимо уделять особое внимание при ее монтаже, дабы повысить надежность и срок эксплуатации устанавливаемой двери. Учитывать требуется и так называемые технологические проемы (составляют 15 мм с каждой стороны, в том числе учитывается верх и низ), это позволяет выявить несостыковку размеров двери и пространства между ней и вставленной коробкой, подробнее об этом будет далее.

Бывают случаи, когда известны значения каждой величины у проема, и для него надо подобрать хорошо вписывающуюся по размеру коробку, а к ней уже подобрать саму дверь.

Алгоритм для того, чтобы найти идеальные значения при сочетании этих элементов не представляет собой ничего сложного:

• Берется значение проема, средняя толщина коробки (25 мм) и учитывается значение технологических проемов (наличие зазоров);
• Аккуратно, так же, как и при проведении замеров проема, измеряются значения для ширины, высоты и глубины, которые получились, с учетом коробки и проема.
• Соотносятся получившиеся значения со стандартными размерами дверей. Если есть створка, имеющая «ГОСТовский» размер и он хорошо вписывается – значит это хороший вариант. Если под имеющиеся размеры не удается найти стандартную дверь – заказывается изделие с индивидуальными параметрами (Используются все получившиеся величины с учетом проема и коробки).

Толщина дверной коробки межкомнатной двери. Требования ГОСТа к стандартным дверным проемам

Размеры межкомнатной двери (дверного блока) должны строго соответствовать габаритам проема в стене между комнатами. Фактически в строительных стандартах и ГОСТах прописываются именно проемные параметры. А в соответствии с ними уже приходится подбирать толщину и ширину с высотой для дверной коробки и полотна внутрь.

Если создается уникальный дизайнерский интерьер в частном доме, то двери в комнаты можно сделать какими угодно. Надо лишь еще на стадии подготовки проекта предусмотреть проемы в перегородках и несущих стенах требуемых размеров. Но тогда дверные изделия придется заказывать по индивидуальным параметрам за большие деньги, нежели стандартные варианты.

Создавая эксклюзивный интерьер, не стоит забывать, что дверь может дополнить стиль, если правильно подойти к решению вопроса

С городскими квартирами дело обстоит принципиально иначе. Все они построены по типовым проектным решениям, в которых проемы для межкомнатных дверей изначально заложены под стандартные размеры. И в подавляющем большинстве случаев расширять это отверстие запрещено. Здесь остается подбирать дверную конструкцию только под существующие реалии. А зная требования ГОСТа, выбор двери в магазине будет более простым и безошибочным.

Из чего состоит конструкция дверей

Маркировка межкомнатных дверей

Выбирая электрический генератор, либо погружной насос для грязной воды , приходится тщательно изучать множество параметров в техпаспорте на эту технику. Там важны и мощность агрегата, и производительность, и иные величины. С внутренней дверью все сильно проще. В сопроводительной документации на нее указывается набор цифр и букв, полностью описывающих ширину и высоту, а также конструктивные особенности изделия.
По конструкции и способу открывания дверные блоки делятся на несколько основных типа:

1. «Г» – глухое деревянное полотно.
2. «О» – полотно с вставкой из стекла.
3. «Рп» или «Рл» – распашная правая либо левая дверь.
4. «К» или «Р» – качающаяся либо раздвижная конструкция.

Варианты конструкций межкомнатных дверей

Помимо этих букв в маркировке также указываются:

• вид изделия – дверной блок на вход в квартиру («ДВ»), межкомнатный («ДМ») и для санузла («ДС»);
• ширина и высота проема – две цифры в дециметрах;
• количество полотен в блоке;
• класс воздухопроницаемости («В1», «В2» или «В3») и прочности («Мд1», «Мд2», «Мд3» или «Мд4»);
• обозначение стандарта «ГОСТ 475–2016» (введен взамен старого ГОСТа 6629-88).

В вышеуказанном нормативе есть таблица, где и прописаны стандартные размеры межкомнатных дверей. Точнее там указанны справочные габариты проемов в стенах и перегородках. Именно от этих типоразмеров отталкиваются производители дверных блоков. Согласно им высота проема может быть 1870, 2070 или 2370 мм, а ширина от 710 до 1950 мм.

Установка дверной коробки. Как снимать размеры

Вначале замерьте дверной проем. Стандартные размеры дверных полотен имеют высоту 2000 мм и ширину 900 мм, 800 мм и 700 мм. Внутренние размеры дверной коробки увеличиваются на 3 мм по всему периметру (технологический зазор), внешние размеры коробки больше размеров дверных полотен на 70 мм. Это стандартная толщина реек коробки. Если у вас рейки имеют иной размер, то изменяются и внешние размеры дверной коробки. А зазоры между дверным проемом и коробкой должны быть не менее трех сантиметров.

Таблица соответствия размеров дверных блоков и проемов

Типовые размеры дверей

Теперь можете проверить, подходят ли ваши двери к дверному проему. Если нет – придется или расширять или уменьшать дверной проем. Это наиболее худший вариант, размеры дверных проемов нужно внимательно контролировать на стадии сборки сруба бани.

Дверная коробка должна соответствовать размерам проемов

Еще один важный момент по размерам – зазор между дверной коробкой и полом. В зависимости от конкретного места установки двери этот зазор регулируется положениями СНиП 41–01–2003.

Свод правил. Отопление, вентиляция и кондиционирование

Зазор изменяется в пределах 10÷15 миллиметров и должен обеспечивать минимально требуемую кратность воздухообмена для каждого помещения. Любая естественная вентиляция помещений работает по принципу приточно-вытяжной. Если не будет притока свежего воздуха, то, само собой, не будет и его вытяжки.

Размеры дверной коробки

Некоторые владельцы в целях экономии тепла в помещениях желают поставить двери без вентиляционного зазора, для бань возможен такой вариант, в них никто не собирается ночевать. Но здесь неопытные строители могут сами создать себе проблему. Минимальный зазор между дверным полотном и полом в пределах 1÷2 мм может стать причиной их заклинивания или затрудненного открывания/закрывания. Дело в том, что половое покрытие в банях редко имеет такую точность по горизонтали. Чтобы избежать проблем с дверным полотном и не подрезать его после установки нужно замерить уровень пола по углам коробки.

Какой должна быть дверь в бане

Сечения дверных коробок

Сделать это довольно сложно, расскажем подробно о двух методах.

1. С помощью гидроуровня. Очень аккуратно поставьте две метки на дверном проеме с обеих сторон. Расстояние от меток до уровня пола приблизительно 20÷30 сантиметров. При помощи точной линейки замеряйте расстояние от пола до сделанных меток. В большинстве случаев несоответствие составит не менее 2÷3 миллиметров. Это нужно учитывать во время изготовления вертикальных боковин коробки, а минимальный зазор между дверным полотном и полом увеличится на величину несоответствие горизонтальности пола. В одном положении он будет, к примеру, два миллиметра, а в противоположном месте увеличится до 4÷5 мм. Если вы не будете учитывать уровень пола, то дверная коробка вообще может не открываться полностью или будет открываться с большим «скрипом». Придется снимать и резать полотно, а это крайне нежелательно.
2. С помощью лазерного уровня. Выставьте лазерный луч точно по горизонтали примерно на удалении 10 см от уровня пола. Линейкой (лучше на угольнике) сделайте замеры по углам дверного проема, нарушение высоты пола учитывайте во время изготовления коробки. Этот способ намного проще, замеры делаются быстрее, но при одном условии – у вас есть в наличии довольно дорогой прибор.

Сборка дверной коробки по. Собираем коробку и подгоняем по высоте

Следующий этап — сборка дверной коробки. Делать это лучше при помощи саморезов. Если углы планок запилены под 45^o, наискосок просверливаем отверстия под саморезы на боковой планке, как показано на фото. Потом прикладываем ее к горизонтальному бруску и скручиваем саморезами.

При сборке дверной коробки сверлим отверстия под саморезы — так древесина или МДФ не растрескаются

Если углы коробки запилены под 90^o, работать несколько проще, но все равно желательно просверлить отверстия.  Это точно необходимо, если коробка сделана из МДФ: так будет гарантия того, что материал не разрушится.

Верхний брусок приставляют к боковому, выравнивают края. Проделывают два отверстия: верхний брусок насквозь и в торец бокового. Понятнее будет, если взглянуть на фото.

Если углы в коробке прямые (90 градусов), то сборка немного другая

Соединив таким образом планки, получаете готовую коробку. Нижняя планка сегодня практически не используется, потому снизу ничего нет. Проверьте еще раз, в собранном состоянии коробка больше дверного полотна на 3-4 мм (и шире и длиннее). Можете проверить.

Часто высота стоек больше, чем необходимо. Берете рулетку, измеряете высоту дверного проема, вычитаете 1-2 см, которые будут заполнены пеной. Это и будет высота коробки. Меряете с каждой стороны проема отдельно: Еще раз перемеряв, откладываете это значение на стойках собранной коробки, чертите линию распила. Лишнее отрезаете. Половина установки дверной коробки уже сделана вами, причем своими руками.

Толщина дверной коробки. Как измерить толщину?

Первым делом определимся с терминами и согласуем, что именно понимается под толщиной дверной коробки. Так как часто этот размер путают с глубиной коробки, сразу уточняем: взгляните на изображении ниже. Толщина дверной коробки — это расстояние, равное разнице ширины дверной коробки и ширины дверного полотна разделенной надвое. Глубина на схеме подписана, как «Размер толщины стены в проёме» и равняется 5-7 см. Минимальная глубина у стандартных дверных коробок — 65 мм. Остальные варианты размеров — это уже нестандартные габариты и для заказа уточняйте их наличие в месте покупки.

Определившись с понятием толщины, рассчитаем её для стандартных дверных блоков. У общепризнанных производителей в классических моделях дверей размеры дверной коробки больше размеров полотна на 70 мм как по ширине, так и по высоте, если коробка с порогом. Так, например, для дверного полотна шириной 800 мм, ширина коробки будет 870 мм. По этим размерам легко узнать, какая стандартная толщина дверной коробки межкомнатных дверей. Для этого воспользуемся формулой:

• Тк = (Шк — Шп) / 2

Где Тк — толщина дверной коробки, Шк — ширина коробки, Шп — ширина полотна

На примере дверного полотна с шириной 800 мм расчет будет выглядеть так:

• Тк = (870 мм — 800 мм) / 2 = 35 мм

Полученная в результате величина и будет стандартная толщина дверной коробки межкомнатных дверей, она равна 35 мм .

Существуют также облегченные дверные коробки, размеры которых отличаются от стандартных. Толщина такой коробки будет менее 35 мм и перед покупкой уточните у продавца, какую дверь вы покупаете. В последнее время производители дверей стали выпускать больше облегченных коробок и существует вероятность, что при покупке случайно можно выбрать именно такую модель. Толщина бруса (или МДФ), используемого для облегченных коробок равна 25 мм.
