Обычно, для того, чтобы повернуть трубу на 45 градусов используют фитинги, отводы с углом поворота 45 градусов, выполненных из того же материала, что сами трубы, если трубы стальные, то и повороты привариваются из стали. Для ПНД труб существуют электросварные или литые отводы под 45 градусов (заметим, что компрессионных фитингов с таким углом поворота в России найти практически невозможно).

Но, если все же нужно отрезать трубу круглого сечения из стали или различного вида пластмасс, то для этого понадобится лекало для резки труб под углом, форма которого рассчитывается ручным или машинным способом. Задача существенно упрощается, если под углом сорок пять градусов необходимо отрезать металлический профиль квадратного сечения.

Для обрезки на скорую руку можно воспользоваться обычным листом бумаги, сложенным по диагонали, с помощью которого размечают поверхность для будущего реза. Применяя сложенную бумагу, поступают следующим:

• проводят на прямой поверхности профиля в месте, где выполняется рез, строго перпендикулярную линию;
• прикладывают сложенный по диагонали лист бумаги к боковой поверхности острым концом к линии таким образом, чтобы верхний край бумажного треугольника находился заподлицо с верхней стороной металлического профиля.

Рис. 2 Самодельный шаблон для резки трубы под 45 градусов

• проводят карандашом линию по боковой части листа под углом 45 градусов, после чего бумажный угол прикладывают к другой боковой стороне и обводят его карандашом (лучше воспользоваться тонким маркером).

Для отпиливания можно использовать болгарку с диском по металлу, проводя в начале тонкую линию по разметке, после чего постепенно ее углубляя до полного отделения кромок.

При работе с болгаркой необходимо учитывать следующий фактор — при полном обрезании кромок диск может быть поврежден об острый угол, что приведет к его выходу из строя, а при отсутствии защиты на болгарке даже к травмам работника. Поэтому угловые кромки желательно не обрезать до конца, а оставлять узкую канавку и затем обламывать, зашлифовывая впоследствии выступ.

Изготовление шаблона для обрезки металлопрофиля

Если необходима нарезка большого количества труб, можно сделать шаблон из металлопрофиля большего диаметра по бумажному листу приведенным выше способом. Угол наклона проверяют транспортиром или строительным угольником — в этом случае две кромки обрезанных деталей шаблона соединяют.

При работе на разрезаемую деталь в нужном месте одевается шаблон и плотно прижимается, разметка наносится остро заточенной чертилкой при обводке шаблонного контура. Деталь обрезается в несколько заходов с постепенным углублением канавки.

Рис. 3 Отрезание металлопрофиля с помощью стусла

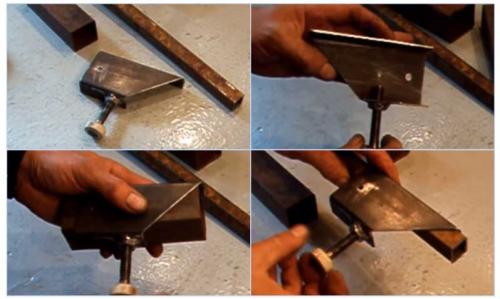

Стусло для резки труб своими руками

Использование шаблона не слишком удобно — приходится совершать рез по линии, держа болгарку на весу, что приводит к большим погрешностям. При наличии сварочного аппарата можно сделать простое стусло — направляющие для диска болгарки, не дающие ему уходить в сторону.

Для этого используют сделанный ранее шаблон, в боковой части которого просверливают отверстие и приваривают гайку. При работе самодельное стусло надевают на профиль, в его гайку вкручивают болт и прижимают устройство к профильной поверхности. Болгаркой с диском по металлу проводят рез, слегка прижимая диск к боковой поверхности устройства. Понятно, что при длительной работе края в стусле постепенно стачиваются, и хотя процесс происходит одновременно на всех кромках, с течением времени появятся некоторые погрешности. Поэтому устройство лучше сделать из твердого износоустойчивого металла, чтобы увеличить срок его службы и получить более точный инструмент.

Резка плитки под 45 градусов спб. Наши услуги

В «Плитбург» вы можете заказать такие услуги по резке керамогранита и керамогранитной плитки, как:

• прямая резка. Часто требуется для распила плитки на несколько более маленьких, при производстве плинтусов, ступеней, а также других элементов;
• прямая резка со снятием фаски;
• резка по диагонали (раскрой под углом 45°);
• закругление (вальцовка) края плитки (например, при облицовке ступеней);
• снятие фаски с готовой плитки. Возможно частичное снятие либо изготовление фаски во всю толщину пластины;
• нанесение на плитку канавок противоскольжения. Метод применяется также при изготовлении ступеней для более безопасного перемещения даже по их сырой поверхности;
• закругление (вальцовка) края плитки (например, при облицовке ступеней);
• производство готовых керамогранитных ступеней —с вальцовкой одной из фасок и нанесением 4-х канавок противоскольжения;
• сверление сквозных технологических отверстий различного диаметра;
• полировка внешней поверхности плитки, в том числе после механической обработки.

При этом стоит учитывать, что цена резки керамогранита и кафельной плитки зависит не только от типа выполняемых операций, но и от объема заказа. Так, чем больше плитки подлежит обработке, тем ниже будет стоимость процедуры за одну единицу.

Если вам необходима резка керамического гранита в СПб или изготовление фигурных элементов из кафельной плитки, позвоните либо оставьте свою заявку на сайте. Специалисты «Плитбург» уточнят все необходимые детали, рассчитают стоимость и сроки выполнения работы.

Резка плитки под 45 градусов болгаркой. Электрический станок

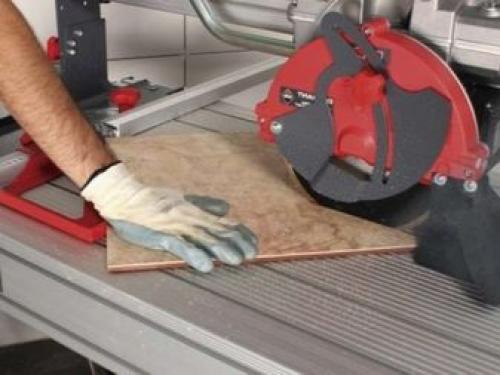

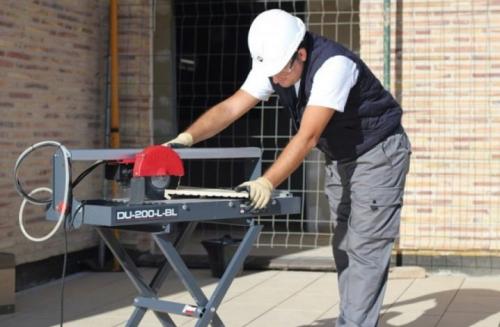

Основным достоинством этого плиткореза является четкий и качественный срез на кафеле, который осуществляется в двух направлениях: обыкновенный прямой рез и специальный рез под углом 45 градусов. Благодаря поворотам отрезного круга под определенным углом к отрезаемой части плитки несложно сделать срез, начиная от 0 и до 45 градусов. Электрический станок может иметь функцию подачи воды, за счет чего происходит выделение меньшего количества пыли, а может иметь обычную конструкцию. Однако оба варианта приборов обеспечивают одинаковое качество работы и гарантируют запил большого объема плитки за короткий срок.

В случае резки плитки с вогнутыми формами электрический плиткорез не повторяет вогнутый прогиб изделия. Поэтому срезать можно только тыльную сторону, чтобы не задеть эмаль на лицевой части. Особенно это относится к керамограниту.

Необходимые принадлежности:

• специальная малярная лента;
• простой карандаш;
• небольшая линейка;
• станок-плиткорез;
• болгарка с регулирующимися оборотами скорости.

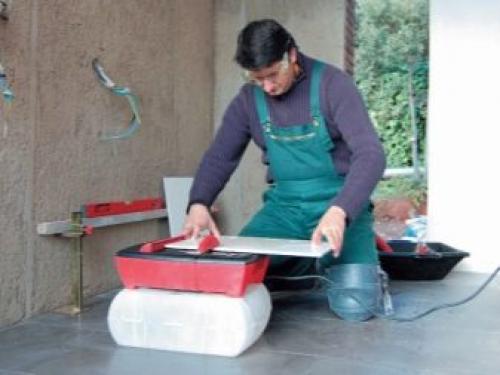

На ту часть плитки, где будет проходить спил, нужно наклеить малярную ленту. Карандашом и линейкой сделать необходимые разметки. Затем кафель поместить на определенный участок прибора под 45 градусным углом. По принципу циркулярной пилы с помощью алмазной ленты происходит распил плитки. В некоторых моделях во время среза подается вода, которая предохраняет плитку от плавки и смывает пыль.

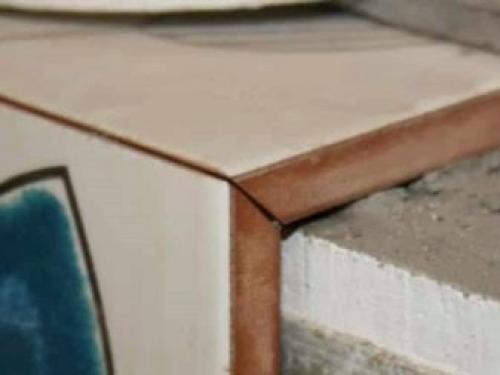

В случае повреждения глазури наружной части плитки спил получится некрасивым с присутствием трещин и щербатых краев, которые при укладке друг к другу будут иметь неряшливый вид. Поэтому, работая с электрическим плиткорезом, нужно аккуратно убрать только глиняный слой.

Профессиональные секреты опытных плиточников:

• с помощью плиткореза необходимо добиться ровного среза;
• затем сформировать необходимый угол с обратной стороны изделия;

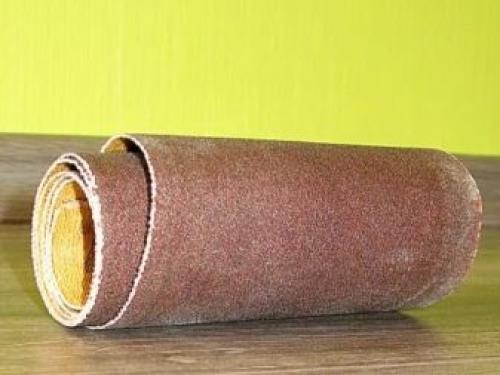

• глазурь, которую задели в рабочем процессе, затирается наждачной бумагой.
