Как правильно варить сваркой новичку электродами. Подключение сварочного аппарата

Как правильно варить сваркой новичку электродами. Подключение сварочного аппарата

Сварочные кабели подключаются к инвертору через специальные выходы на корпусе прибора с разной полярностью. К какому из них присоединить зажим, а к какому электрод, зависит прежде всего от свариваемых материалов. С этим моментом нужно разобраться, чтобы понять, как правильно варить сваркой, и не путаться:

• Стандартное подключение для сварки стальных деталей – минус на кабель массы с электродом, а плюс на кабель с зажимом. Оно носит название прямой полярности и подходит для большинства соединений, требующихся в быту. Прямая полярность обеспечивает классическое движение электронов от минуса к плюсу, при котором они передают металлу значительную часть энергии и лучше нагревают его.
• Если выполнить подключение зажима на минус, а электрода на плюс, получим обратную полярность с меньшей степенью нагрева. Что бывает необходимо при сварке изделий из нержавеющей стали и в некоторых других случаях.

Стрелочками на схеме указано направление движения электронов

Совет! Овладевать азами сварки лучше всего на деталях из «черного» металла, используя подключение с прямой полярностью.

Теперь можно включать аппарат в сеть и приступать к работе.

Зажигание электрической дуги

Перед тем как научиться варить сваркой, нужно вызвать появление дуги, для чего осуществляют кратковременный контакт электрода с металлической деталью. Сделать это можно двумя способами: впритык и чирканьем:

• Розжиг впритык заключается в постукивании по металлу кончиком подключенного электрода.
• Зажигание дуги чирканьем выполняется аналогично тому, как зажигается спичка о коробок.

Преимуществ ни у одного из этих способов нет – каждый делает так, как ему больше нравится и удобно.

Главное, чтобы движения были достаточно быстрыми, а контакт кратковременным, иначе электрод «прилипнет» к металлу. Особенно часто это случается с новыми, ещё не побывавшими в работе электродами.

В то же время частично израсходованный электрод может не зажечься сразу из-за образовавшегося на его кончике наплыва от расплавленного защитного покрытия. Его проще отбить методом постукивания.

Непосредственно к тому, как правильно варить электросваркой, можно переходить после уверенного овладения навыком возбуждения дуги. Но для начала стоит разобраться, что происходит или должно происходить в процессе. Без этого двигаться дальше не получится.

Анализ сварочного процесса

В месте возникновения сварочной дуги температура сильно повышается, в результате чего начинает плавиться металл и свариваемых деталей, и самого стержня электрода. Жидкий расплавленный металл заполняет собой выжженное углубление, которое на профессиональном языке зовется сварной ванной.

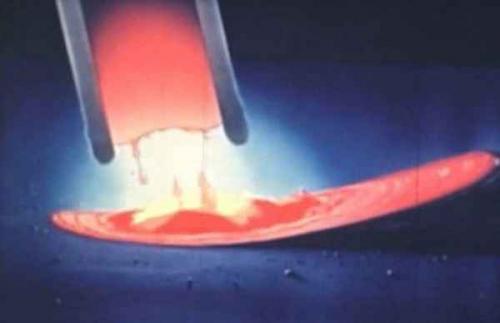

Схематичное изображение процесса электродуговой сварки

Одновременно разрушается и защитное покрытие электрода, выполняя свою функцию: часть покрытия плавится, превращаясь в шлак, который закрывает собой свежий стык и препятствует контакту металла с кислородом, а также сохраняет под собой высокую температуру. А другая часть переходит в газообразное состояние, создавая вокруг сварной ванны защитную атмосферу, и тоже не пропуская к ней кислород воздуха.

Все это хорошо видно на замедленной съемке:

Шлаковую корку со сварного шва отбивают постукиванием молотка после того, как он остынет.

Важные нюансы

Основной секрет, как правильно сварить две детали и получить ровный шов, заключается в том, чтобы при перемещении электрода шлак успевал покрывать всю поверхность расплавленного металла. А это зависит от скорости перемещения, угла наклона электрода и траектории его движения. Немалое значение имеет и сила тока.

Как правильно варить электродом вертикальный шов. Как правильно варить вертикальный шов

Перед тем как варить вертикальный шов электросваркой полуавтоматом или инвертором, необходимо выбрать технологию сварки. Это зависит от толщины свариваемых заготовок, от расстояния между их кромками, а также от формы притупления кромок.

1. Технология сварки треугольником. Ее обычно используют, если соединяются детали толщиною не более 2 мм. При этом используется максимальное притупление кромок. В основе этой технологии лежит принцип сварки снизу вверх, при этом жидкий металл располагается сверху застывающего. Он постепенно стекает вниз, закрывая собой кристаллизующийся металлический шовный валик. При этом стекающийся вниз шлак не мешает проплавлению металла кромок, потому что он перемещается по уже затвердевшей ванне. По сути, ванна получается под определенным углом, это и есть основа технологии треугольником. Потому что по внешнему виду сварная ванна похожа на эту фигуру. Здесь важно правильно двигать электрод, чтобы полностью заполнить стык. Поэтому сначала набирается в нижней позиции зазора полочка, после чего электрод перемещается, к примеру, к левой кромке, где производится заполнение, затем к правой. Таким образом, и заполняется шов. Для этой технологии дуговой сварки лучше использовать электрод диаметром 3 мм, ток 80-100 ампер.
2. Елочка. Этот вид сварки вертикальных швов оптимально подходит для зазоров между заготовками в 2-3 мм. Здесь используются достаточно сложные перемещения электродом. Сварку надо начинать от плоскости одной из кромок. То есть, по стенке кромки от глубины на себя надо электродом наплавить металл во всю толщину заготовки. Затем, не останавливаясь, нужно спустить электрод до самой глубины зазора. Здесь задержаться, чтобы произошла проплавка, после чего сделать все те же манипуляции по другой кромке. И таким образом, продолжать снизу вверх, до самого верха сварочного шва. Этим достигается равномерное распределение расплавленного металла в пространстве зазора. Самое важное – не допускать образования подрезов кромок и подтеков металла.
3. Лестница. Этот способ сварки вертикальных швов используется при максимальном зазоре между соединяемыми металлическими заготовками и при минимальном притуплении кромок (или полном отсутствии притупления). Сам сварочный процесс – это переход от одной кромки к другой при минимальном подъеме электрода. То есть, сварка ведется зигзагообразным движением от кромки к кромке снизу вверх. При этом электрод длительно останавливается на кромках, а переход должен, наоборот, производиться быстро. При такой технологии валик будет иметь небольшое сечение, поэтому сварщики его называют «легким».

Самый простой и быстрый способ научиться варить электросваркой. Как научиться варить электросваркой за 1 день

Как научиться варить электросваркой за 1 день

Популярность сварки трудно переоценить, ведь это самый надёжный способ соединения металлических деталей. Электросварке учатся не один месяц, но все равно важен опыт. Без него, как и в практически любом другом деле, здесь делать нечего.

Тем не менее, если перед вами остро стоит задача научиться варить электросваркой для себя, то, сделать это можно и за один день. В этой статье сайтамы расскажем о самых важных нюансах работы с электросваркой.

Техника безопасности при электросварке

Электросварка металла сопровождается не только выделением тепла, искр и т. д. При неправильном обращении с ней, можно запросто получить удар током.

Поэтому перед тем как впервые взяться за электрододержатель, выполните ряд следующих требований:

• Защитите глаза. Для этих целей существуют специальные маски сварщиков или их предшественники, щитки со светофильтрами;
• Обязательно работайте в спецодежде, она должна быть изготовлена из негорючих материалов, руки и ноги должны быть закрыты;
• Используйте прорезиненную обувь и перчатки, краги сварщика . Так вы минимизируете риски поражения электрическим током.

Нельзя забывать и о том, что электросварка, кроме всего прочего, опасна ещё и поражением тока. Поэтому нельзя варить сваркой на улице, когда идёт даже мелкий дождь. Также нельзя варить в ёмкостях от топлива, газа и т. д. Всегда нужно надевать прорезиненную спецодежду для защиты рук и ног.

Сегодня для бытовой сварки, чаще всего используются инверторы. Это лёгкие и мобильные аппараты, которыми можно варить сталь, чугун, и нержавейку.

Как выбрать электроды для сварки

Электрод — это металлический стержень, который позволяет провести ток к свариваемой заготовке. Существуют различные марки электродов, но для сварки стали подойдут обычные электроды для инвертора, диаметром в 3 мм. Чем толще металл, тем больший диаметр электродов для сварки нужно выбирать.

Очень важно, чтобы электроды для обучения сваркой были бы качественными, и, обязательно сухими. При использовании отсыревших электродов, даже опытному сварщику, очень трудно зажечь дугу и удержать её в стабильном состоянии. Поэтому, если вы решили научиться электросварке, то должны использовать только качественные расходные материалы для этих целей.

Пошаговая инструкция: как варить электросваркой

• Обязательно зачистите поверхность свариваемого металла. Сделать это можно посредством УШМ или щётки по металлу;
• Подключите сварочный инвертор к бытовой электросети. Не используйте по возможности длинных и скрученных удлинителей, проверяйте сечение проводов перед подключением сварочника. Проводники должны быть способны выдержать большую нагрузку;

• Установите в электрододержатель электрод, он необходим для создания сварочной дуги и последующего процесса сварки;
• Соедините две свариваемые заготовки струбциной. К одной из заготовок подсоедините минусовую клемму от сварочного инвертора;
• Выставьте на сварочном аппарате нужное значение тока (зависит от диаметра электрода, посмотреть можно здесь ) и включите инвертор в работу;
• Коснитесь электродом поверхности металла и сразу же оторвите его, но не слишком далеко, чтобы электрическая дуга не исчезла. Чтобы получить ровный и красивый сварочный шов, всегда удерживайте примерно одинаковое расстояние между электродом и металлом (примерно 3 мм);
• Обязательно потренируйтесь, и когда сможете удерживать дугу в стабильном состоянии, начните вести электрод в сторону сваривания заготовок. Обратите внимание на угол уклона и движение электрода. Угол наклона должен составлять приблизительно 70 градусов, а колебания электродом нужно производить из стороны в сторону, от одной кромки металла, а затем к другой кромке;

Учтите, что существуют разнообразные техники движения электродом, в виде петли, ёлочки или зигзага. Ваша цель научиться варить электросваркой за один день, а все остальное, как и опыт, придёт со временем.

Как научиться варить сваркой ресанта. Азы электросварки

Инверторные аппараты отличаются достаточно высокой экономичностью и простотой работы. Основная нагрузка для функционирования подобного оборудования ложится на электросеть.

Он обладает накопительными конденсаторами, позволяющими аккумулировать электроэнергию и обеспечить бесперебойный процесс сварки и мягкий розжиг дуги.

В отличие от старых приборов, обеспечивающих максимальный толчок электроэнергии для работы, в следствие чего могут повыбивать пробки, инвертор позволяет спокойно работать от бытовой электросети.

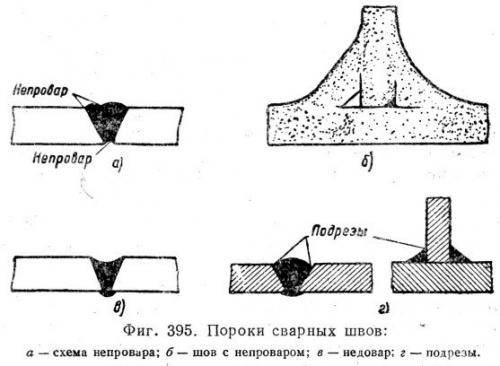

Пороки сварных швов.

Чтобы разобраться с тем, как варить инверторной сваркой, необходимо разобраться с азами ее работы.

В подобных аппаратах ручной сварки дуга формируется в результате контакта электрода с изделием. Под воздействием температуры происходит расплавление металла и электрода. Расплавленная часть стержня и изделия формируют ванну.

Обмазка стержня также расплавляется частично, переходя в газообразное состояние и закрывая сварочную ванну от доступа кислорода. Это позволяет защитить изделие от окисления.

Каждый электрод в зависимости от своего диаметра рассчитан на определённую силу тока. Если ее уменьшить ниже положенного значения, тогда шов не получится. Увеличение данного параметра позволит сформировать шов, однако стержень будет сгорать слишком быстро.

По окончании сварочных работ обмазка остывает, превращаясь в шлак. Он покрывает соединение металлических деталей с наружной стороны. Путем постукивания шва молотком удается достаточно легко избавиться от шлака.

Также есть простые правила сварки. Чтобы дуга не гасла во время работы, сварщику следует выдерживать постоянное расстояние между стержнем и изделием.

Сделать это не так и просто из-за расплавления электрода, поэтому он должен с постоянной скоростью подаваться в зону сварки. Кроме того необходимо стараться вести электрод ровно вдоль соединения, чтобы получить шов максимального качества.

Источник: https://baget-bez-stusla.aystroika.info/stati/kak-pravilno-varit-dugovoy-svarkoy-kak-podgotovit-detali

Как правильно варить электродом. Тавровое и угловое соединение

Тавровое соединение в сварке представляет собой букву «T», угловое — букву «Г». Тавровое соединение может быть с одним швом или двумя. Кромки также могут разделывать или нет. Необходимость разделки кромки зависит от толщины свариваемых деталей и количества швов:

• толщина металла до 4 мм, шов одинарный — без обработки кромок;
• толщина от 4 мм до 8 мм — без обработки кромок шов двойной;
• от 4 мм до 12 мм  — одинарный шов с разделкой с одной стороны;
• от 12 мм кромку спиливают с двух сторон, и шва делают тоже два.

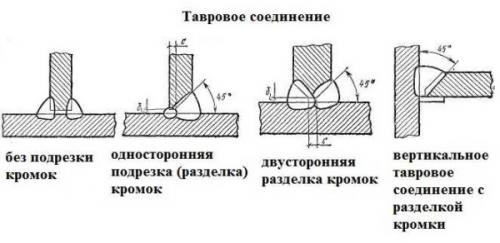

Типы сварных швов: тавровое соединение с разделкой (обрезкой) кромок и без

Угловой шов можно рассматривать как часть таврового. Рекомендации тут точно такие же: тонкий металл можно сваривать без разделки кромок, для большей толщины приходится снимать часть с одной или двух сторон.

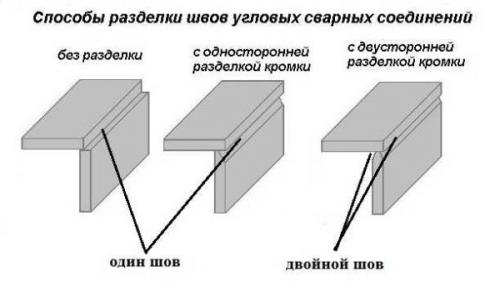

Как подготавливать металл для углового соединения (с одни или двумя швами)

Угловые и тавровые стыки иногда приходится варить с обоих сторон (два шва). Чтобы правильно варить такой шов, детали поворачивают так, чтобы металлические плоскости находились под одинаковым углом. На фото этот способ подписан «в лодочку». Так проще рассчитывать движения электрода, особенно новичку с сварке.

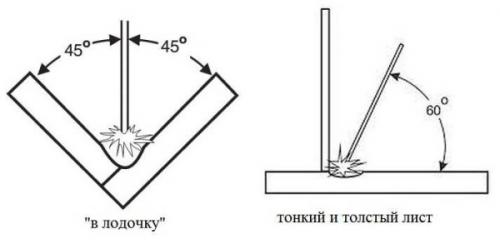

Как варить шов: «в лодочку» и при соединении металлов разной толщины

При соединении тонкого и толстого металла угол наклона электрода должен быть другим — порядка 60° к более толстой детали. При таком положении большая часть прогрева придется на него, тонкий металл не прогорает, что может случиться, если угол наклона будет 45°.

Сварка угловых швов

При сварке угловых швов необходимо следить за положением и движением электрода. У вас должен получаться шов с равномерным заполнением. Проще это реализовать, если выставить детали для сварки «в лодочку», но такое получается не всегда.

Если нижняя плоскость расположена горизонтально, часто получается так, что на вертикальной плоскости, а также в самом углу металла мало: он стек вниз. Это происходит, если в вершине угла электрод находится меньше времени, чем возле боковых его поверхностей. Движение кончика электрода должно быть равномерным. Вторая причина — слишком большой диаметр электрода, который не позволяет опуститься ниже и прогреть нормально место стыка.

Чтобы избежать появления этого дефекта дугу разжигают на горизонтальной поверхности (в точке «А»), двигая электрод к вертикальной поверхности, затем круговым движением возвращют его на место. Когда электрод находится над стыком, он имеет наклон 45°, по мере его продвижения вверх угол чуть уменьшается (рисунок на картинке слева), при переходе на горизонтальную поверхность, угол увеличивается. При такой технике шов будет заполненным равномерно.

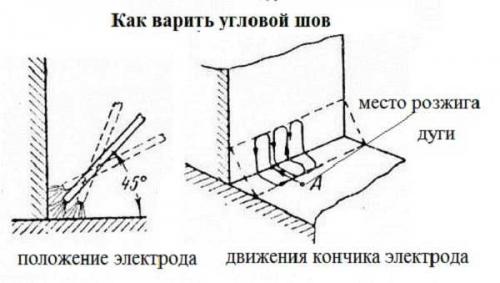

Сварка углового шва — положение и движение электрода

При сварке угловых соединений следите еще и за тем, чтобы время нахождения электрода во всех трех точках (по сторонам и в центре) было одинаковым.

Как научиться электросварке за 5 минут. Подключение электрода и зажигание дуги

Процесс электросварки для начинающих и опытных сварщиков начинается с подключения электрода и зажигания дуги. Начинать уроки сварки удобнее на универсальных электродах диаметра 3,2 мм. Такие электроды обладают более высокой ценой, но они значительно облегчают работу сварщика.

На одном из кабелей сварочного аппарата  размещен фиксатор, как правило, они бывают двух типов:

1. Винтовой . Ручка держателя вращается и позволяет вставить в образовавшееся гнездо электрод;
2. Пружинный . Чтобы вставить электрод необходимо нажать на кнопку на ручке.

Внимание! Правильно вставленный электрод не должен качаться.

После подключения электрода наступает черед подключения кабелей аппарата. Сварочный агрегат имеет два выхода: отрицательный и положительный и два кабеля:

• Первый оканчивается зажимом для электрода;
• Второй имеет фиксатор для подсоединения к детали.

Схема подключения зависит от работы. В инверторных устройствах плюс подключается к детали, а минус к электроду. Такая полярность дает лучший разогрев металла и, следовательно, большую прочность сварным соединениям. Для сварки нержавейки аргоном  выполняют обратное подключение.

После подключения электрода и кабелей необходимо научиться зажигать дугу. Ее зажигание происходит при соприкосновении детали и электрода. Возможны два метода:

• Постукивание . Необходимо несколько раз легко ударить концом электрода по детали;
• Проведение . Вдоль будущего шва делается быстрое проводящее движение электрода.

Новый электрод разжигается быстро. Немного сложнее разжечь уже использованный – для этого необходимо освободить его от нагара путем постукивания об деталь.

Прежде чем приступить к следующему этапу обучения необходимо научиться стабильно и быстро разжигать дугу.

Источник: https://baget-bez-stusla.aystroika.info/novosti/kak-nauchitsya-varit-eletrosvarkoy-samostoyatelno-kak-pravilno-varit-elektrosvarkoy-10

Как варить сваркой новичку. Урок по сварке инвертором для начинающих (пошаговая инструкция)

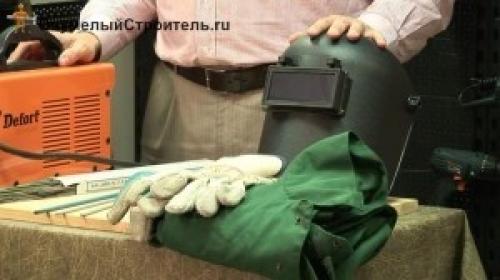

1. Для начала работы со сваркой нужно иметь защитные элементы, а именно:

• перчатки из грубой ткани (не резиновые);
• для защиты глаз обязательно приобретите сварочную маску с установленным защитным фильтром, который подбирается с учетом величины сварочного тока. Удобнее для сварки применять маску хамелеон. Используемый в ней фильтр распознает дугу и затемняется под ее параметры. Обратите внимание, при низких температурах фильтр не успевает вовремя сработать, при температуре ниже -100С маска хамелеон не обеспечивает защиту;
• грубая куртка и брюки из натурального плотного материала, который не возгорается от искр в процессе сварки. Одежда должна надежно закрывать шею, имеет длинные застегивающиеся рукава, защищающие руки;

закрытая кожаная обувь на толстой подошве.

2. Но одного аппарата для начала сварки недостаточно. Сварочные работы требуют наличия индивидуальных средств защиты и подготовительных мероприятий направленных на создание безопасных условий. Подготовка места заключается в следующем:

Обеспечьте на столе свободное пространство для выполнения сварки. Уберите все лишнее куда могут попасть брызги.

Обеспечьте качественное освещение места выполнения работ.

Сварочные работы выполняются стоя на деревянном настиле, защищающем от поражения электрическим током.

3. Настраиваем сварочный ток и выбираем электрод. Используем электроды для инверторной сварки от 2 до 5 мм. Выставляем сварочный ток в зависимости от толщины деталей и свариваемого материала. Обычно на корпусе инвертора указывается какова должна быть сила этого тока.

4. Если перед вами только что купленные в торговой сети электроды, вы уверены в их качестве, этот раздел можете пропустить. Приведенная информация поможет подготовить к работе электроды которые хранились в условиях неотапливаемого влажного помещения. Для того чтобы обеспечить качественное сварное соединение, их необходимо высушить в течение 2-3 часов при температуре 2000С. Для этой цели можно воспользоваться старым электрическим духовым шкафом.

Электроды выбирают строго ориентируясь на марку свариваемых материалов. Для обучения можно воспользоваться самыми распространенными: АНО или МР.

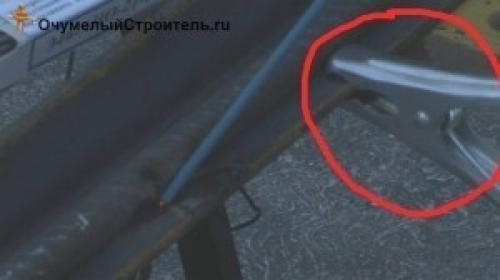

5.Подключаем  клему массы к свариваемой поверхности (выделено красным).

6. Для того чтобы соединение сваркой получилось надежным и качественным, перед началом работы свариваемый металл необходимо подготовить:

• Полностью удалить ржавчину с кромок металлической щеткой.
• Обработайте кромки растворителем: бензином, уайт-спиритом.
• При подготовке обратите внимание на недопустимость наличия на кромках жира, лакокрасочных изделий.

7.Обучение лучше начинать с выполнения швов в виде валика на листе металла большой толщины. Первый шов выполняйте на металле, который положите на горизонтальную поверхность стола. Прочертите мелом на металле прямую линию, по ней будете прокладывать валик и ориентироваться в процессе работы.   Процесс сварки начинается с поджога дуги. Имеется два способа для разжигания сварочной дуги:

• чирканье о металл, как при зажигании спички,
• постукиванием о поверхность металла.

Можно попробовать зажечь и удержать дугу обоими методами. Желательно при разжигании не оставлять следы вне зоны сварки. Дуга образуется от контакта электрода и металла. Сварщик отводит электрод на совсем небольшие расстояние, соответствующее длине дуги и начинает сварку.

8.Приступаем к сварке.

У нас получится сварочный шов. Окалину ( накипь металла сверху шва) убираем постукиванием небольшим молоточком (либо другим твердым и увесистым предметом).

Источник: https://baget-bez-stusla.aystroika.info/novosti/kak-polzovatsya-svarochnym-apparatom-elektrosvarka-invertorom-dlya-nachinayushchih-nachnem-s

Уроки сварки инвертором для начинающих – последовательность действий

Уроки сварки инвертором для начинающих – последовательность действий

Качество соединяемых конструкций при помощи сварки во многом зависит от опыта и необходимых знаний. Однако начинающим сварщикам приходится немного сложнее, поскольку они ещё мало ознакомлены с данным процессом.

Чтобы научиться делать качественных и надёжные сварочные швы, нужно ознакомиться хотя бы с основными правилами. В данной статье будут рассматриваться особенности электродуговой сварки (ММА).

Безопасность при сварке

Начинающему сварщику необходимо уделить должное внимание технике безопасности. Для  сварки инвертором следует приобрести специальную маску и перчатки, одежду из соответствующего материала.

Кроме этого, необходима обувь, выполненная из негорючего материала. Во время зачистки заготовок следует пользоваться защитными очками.

Выбор электродов для сварки

Подбирается электрод исходя из того, какой толщины требуется сваривать металл. Также рекомендуется использовать таблицы, где диаметр и толщина указываются касательно какого-то конкретного металла.

Кроме этого, имеет далеко не последнее значение и вид покрытия электрода. При соединении изделий из низкоуглеродистой стали используются кислые (А) электроды. Для более жёстких заготовок — основные (Б).

Чтобы осуществлять сварку в разных положениях, нужны рутиловые (Р) электроды. Произвести сварку в труднодоступных участках получится с помощью целлюлозных (Ц) электродов. Во время выполнения первых сварочных работ желательно пользоваться смешанными либо комбинированными расходниками, к примеру, рутил-целлюлозными электродами.

Настройка силы тока

Изначально понадобится провести несколько экспериментов с ориентиром на усреднённые значения. Спустя некоторое время удастся подбирать силу тока, основываясь на личном опыте.

Стоит знать, что сила тока зависит от используемого диаметра электрода.

Розжиг дуги электродом

После того, как расходник будет установлен в держатель и выбрана подходящая сила тока, стоит приниматься за розжиг дуги. Сделать это можно двумя способами: касанием либо чирканьем.

В первом варианте разжигается дуга после касания стержня о заготовку. Со вторым тоже сложностей не возникнет. Требуется просто чиркнуть электродом по металлической поверхности. Однако таким способом не удастся разжечь дугу в труднодоступных местах.

Как сделать сварочный шов качественным

Получить прочный шов можно лишь в том случае, если научиться правильно вести электрод. В процессе сварки необходимо постоянно контролировать сварочную ванну и выполнять отделение металла от шлака.

При выполнении сварки электрод стоит держать на пару мм от поверхности свариваемой детали. При этом угол наклона электрода может колебаться 30-60 градусов.

Для создания вертикальных и горизонтальных швов — углом вперёд. При выполнении соединений в труднодоступных местах — прямой угол. Когда свариваются изделия в углах и на стыках — углом назад.

Скорость движения электрода должна быть не очень быстрой и не очень медленной. Иначе присутствует риск непровара либо прожога металла.

Начинающему сварщику не менее важно проработать траекторию движения электродом. И стоит помнить, что сварщик никогда не станет профессионалом, зная только одну теорию. Важна практика!
