Шаблон для врезки трубы в трубу под прямым углом. Алгоритм процесса врезки круглых труб
Мы воспользуемся широко применяемой технологией воротниковой врезки, когда формируется кромка врезаемой перпендикулярно круглой трубы по отношению к основной трубе. Мы будем придерживаться следующей порядка, реализуя этот способ.
Обрезаем кромку привариваемой трубы под прямым углом.

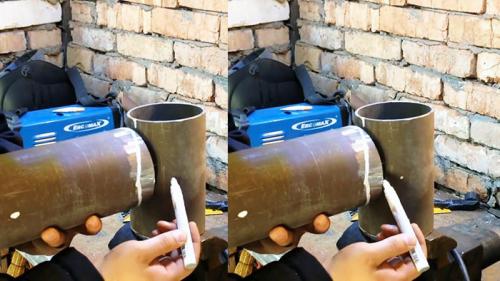

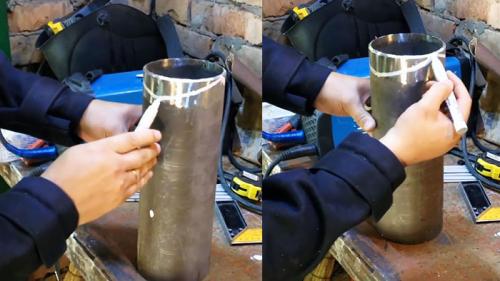

На ней маркером наносим четыре точки, являющиеся местом пересечения двух взаимно перпендикулярных диаметров и торца трубы. Если все сделано правильно, то эти точки располагаются равномерно по кругу через 90 градусов.

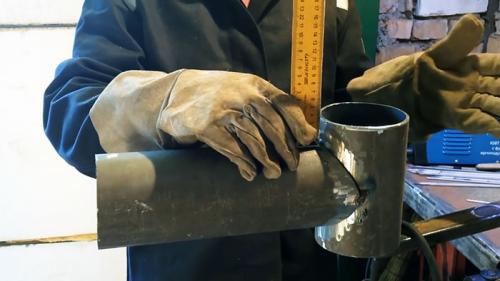

Приставляем трубу размеченным концом к боковой поверхности основной и замеряем с помощью металлической линейки или рулетки наибольший зазор между торцом первой и образующей второй. Он в нашем случае оказался равным 30 мм.
От двух противоположных точек на торцах откладываем вниз по образующей 30 мм. Наносим маркером на боковую поверхность трубы две плавные линии, исходящие из одной смежной точки на торце, в противоположные стороны, чтобы они проходили через нижние метки, и сходились во второй точке на торце.

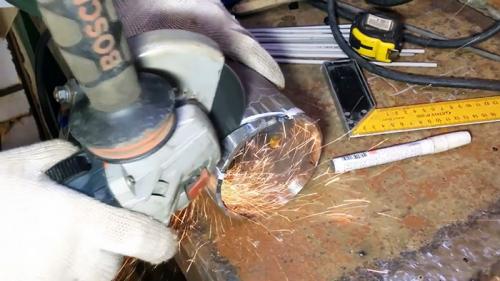

По выполненной разметке, используя болгарку с отрезным диском, вырезаем фрагменты в виде двух одинаковых округленных сегментов. Фигурные вырезы на торце трубы зачищаем, чтобы не осталось заусенцев и неровностей.
Примеряем трубу по месту и, если обнаружится недостаточное прилегание, подправляем эти места болгаркой и добиваемся более точного совпадения поверхностей труб.

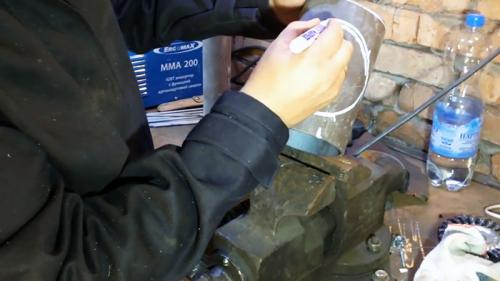

Переносим маркером наружный контур привариваемой трубы на боковую поверхность основной. Внутри полученной замкнутой линии строим конгруэнтную линию, отступив от внешней на толщину стенки трубы. Именно по новой линии будем производить рез.

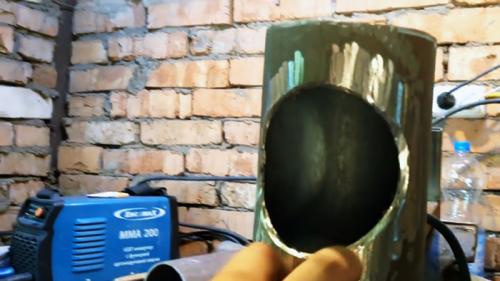

Вырезаем с помощью болгарки круг в трубе по разметке и обрабатываем края, чтобы удалить заусенцы и скруглить кромки под сварку.

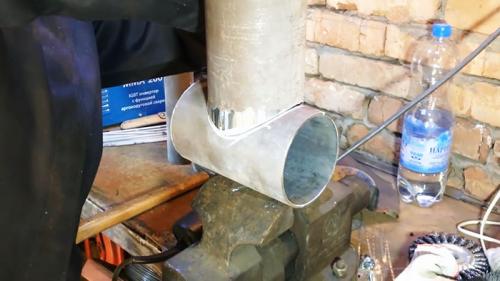

До начала сварочных работ угольником проверяем перпендикулярность труб. Угол между образующими должен составлять 90 градусов. Делаем прихватки в двух-трех местах.
Сварку начинаем с нижней точки контакта и осуществляем в два прохода ниточным швом: корневым и облицовочным. Этим мы обеспечим лучшее качество сварного соединения.
При сварке важно правильно выбрать силу тока, которая зависит от качества подаваемой электроэнергии и, в частности, напряжения. Обычно речь идет о 70-80 А. Варим трехмиллиметровым электродом УОНИ-13-55, стараясь, чтобы шлак не попадал в металл.
Пройдя от нижней точки до верхней, останавливаемся и отбиваем шлак молотком. Обнаруженные недостатки некритичны, т. к. их можно будет устранить при втором проходе – облицовочном.

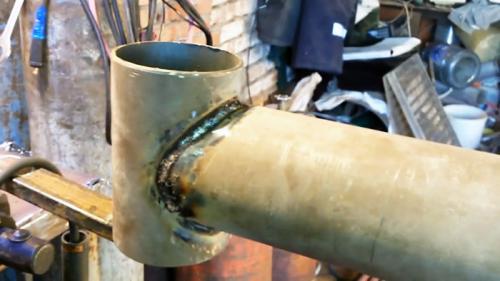

Точно также завариваем другую половину стыка поверхностей труб. После чего слегка обрабатываем первый шов, удаляя большие наплывы и шлак.
Начинаем накладывать лицевой шов с нижней части, держа электрод под углом 45 градусов по ходу, и перемещая его поперечно первому шву, или «елочкой». Далее шов варим, держа электрод почти вертикально к поверхности, и заканчиваем первую половину, располагая электрод снова под 45 градусов по ходу, и совершая круговые движения.
Начинаем накладывать лицевой шов также с нижней точки и доводим его до верхней, после чего отбиваем молотком со шва шлак.
Точно также варим лицевой шов на второй половине соприкосновения труб. По мере продвижения наверх замедляем скорость сварки, чтобы шов был везде одинаковым.

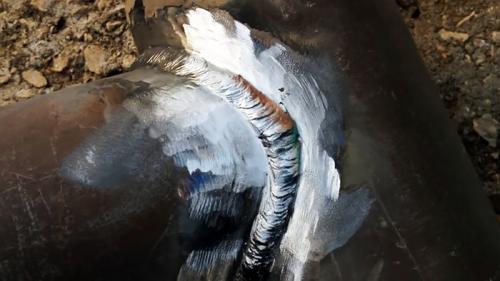

Также отбиваем шлак и производим зачистку шва с помощью болгарки. В результате получился аккуратный и надежный сварочный шов.
Шаблон врезки трубы. Резка трубы под сорок пять градусов или другим углом
При различных работах домашние мастера иногда сталкиваются с необходимостью разметки и резки труб под сорок пять градусов.
Существует большое количество приспособлений промышленного производства для резки труб под разными углами, но стоимость таких устройств достаточно высока. В статье будут рассмотрены способы разметки труб под рез в 45 градусов в домашних условиях, без использования дорогостоящих приспособлений.
Разметка и резка профильной трубы
Разметка профильной трубы с первого взгляда представляется достаточно простым делом. Однако, скругленные углы при ручной разметке будут давать серьезную погрешность. По этой причине, удобнее будет сделать простейшее приспособление для разметки профильной трубы. Резка трубы из метала под 45° при использовании этого приспособления упрощается в разы.
Приспособление для резки труб под сорок пять градусов представляет собой отрезок п-образного стального профиля, отрезанный под углом в 45 градусов. Размеры профиля подбираются таким образом, чтобы в него свободно помещалась размечаемая труба. Для изготовления данного приспособления понадобятся следующие инструменты:
- Угломер;
- Чертилка по металлу;
- Угловая шлиф-машина (болгарка);
- Отрезной диск;
- Напильник.
Изготавливается такое приспособление для резки труб достаточно просто. Его удобно использовать для нарезки большого количества труб, например для сварки каркаса ворот из профнастила .
Из профиля вырезается заготовка длиной порядка 20-30 сантиметров. С помощью угломера на одном из торцов отрезка размечается угол в 45 градусов. После разметки, с помощью болгарки профиль разрезается. На полученном шаблоне необходимо проконтролировать точность угла. При необходимости шаблон дорабатывается напильником.
Читать также: Перила с элементами ковки фото
Резка трубы под сорок пять градусов с помощью такого шаблона существенно упрощается. Заготовку трубы вкладывают в шаблон и размечают с помощью чертилки. При разметке необходимо проконтролировать длину заготовки. После этого труба разрезается по нанесенным меткам с помощью болгарки.
Труба надрезается по диагональным линиям с двух сторон, после чего прорезаются прямые линии разметки. Такое приспособление для резки труб под углом существенно экономит время и деньги.
Разметка и резка труб под углом круглого сечения
Когда необходимо разрезать круглую трубу под углом в 45 градусов, приспособление, рассмотренное выше, может не подойти. Резка трубы под 45 градусов в этом случае производится по бумажным лекалам, обернутым вокруг заготовки. Лекало для разметки можно скачать тут .
Такие лекала распечатываются из специальных компьютерных программ. Также в интернете можно найти и распечатать уже готовые лекала под наиболее распространенные типоразмеры труб. Какой бы способ резки труб не был выбран, необходимо следить за точностью нанесения разметки. От этого зависит точность реза.
В крупных заготовительных мастерских разметку и резку труб производят на разметочно-отрезном агрегате, который позволяет получать детали трубопроводов с допуском ± 1 мм.
В небольших заготовительных мастерских и на монтажной площадке разметку труб производят на разметочных стеллажах, применяя обычный разметочный и измерительный инструмент: линейки, рулетки, чертилки, шаблоны и др.
Разметка трубы заключается в определении ее заготовительной длины и нанесении необходимых осей. Разметив трубу для резки, на ней намечают начала всех изгибов, отверстия для врезки отборов и тройников.
Для изготовления гнутого отвода и определения длины заготовки должны быть известны радиус (R) и угол (а) загиба трубы, длина свободных концов или длина прямого участка между отводами. Длину заготовки (рис. 1) определяют по формуле
Читать также: Крепеж сипа к стене
Где LОбщ – длина заготовки, м;
L= π/180*αR – длина изогнутом части, м;
L1 = L – S – длина прямого участка, м;
L2 = L1-S‑длина второго прямого участка, м; .
Рисунок 1. Разметка трубы для изгиба
- а – разметка отвода;
- б – участок трубопровода.
При пересечении двух труб тройник реза намечают по приспособлению, которое изготавливают на листе плотной бумаги. Вначале вычерчивают в двух проекциях и в натуральную величину пересечение двух труб, как показано на рис. 2. На врезаемой части трубы строят полуокружность, которую обычно делят на шесть частей (точки 1, 2, 3, 4, 5, 6). Через эти точки проводят прямые параллельные оси трубы. На второй проекции делают аналогичные построения, прямые проводят до пересечения с контуром трубы, в которую нужно сделать врезку (точки 0, 1, 2, 3). Проводя из этих точек параллельные прямые, как показано на рисунке, получим точки 0l, 1l, 2l, 3l, 4l, 5l, 6l.
Как отрезать профильную трубу под углом 30 градусов. Как пилить трубу, чтобы сделать стыковку под любой угол
Вы на канале для гаражно-дачных самоучек в сварке и слесарке!
Сегодня поговорим про слесарные работы с круглой трубой, а конкретно как сделать врезку трубы в трубу под любым углом.В основном это делают двумя способами-либо на глаз, подгоняя трубы по несколько раз, или нужны расчёты, чертежи, программы из интернета.
Первый вариант очень приблизительный и неудобный, второй для большинства сложный. Не все владеют начертательной геометрией, которую изучают в вузе.
Так что пойдём третьим путём и придумаем простую дешёвую самоделку из подручных железок. И с помощью такой самоделки будем делать врезки труб под любыми углами. Друзья, статья большая чтобы показать вам максимум информации, так что если железки вас не интересуют, читать не стоит. Поехали!
Чтобы сделать врезку трубы в трубу под углом, нужно на врезаемой трубе разметить такую фигуру, чтобы после удаления этой фигуры сопряжение с основной трубой было максимально плотным. Такое соединение будет легко заваривать электросваркой.
Взял профильную трубу, кусок профильной трубы. Распилил его по граням, можно сказать распустил этот кусок на 2 уголка. Уголок будет заготовкой для нашей самоделки. Смотрите как выглядит самоделка из уголка.
Вот такая конструкция получилась, листайте эту галерею чтобы посмотреть больше фоток. Одну из полок мы заостряем с обоих сторон, смотрим дальше.
На полке с заострением мы с помощью линейки делаем разметку. Каждое деление у нас будет примерно 2 мм.
Почему именно форма уголка. Уголок когда ложится на круглую трубу, то его полки, а в данном случае заострённый конец полки, будут точно вдоль оси трубы. С уголком по другому не получится!
Прихватим трубу к трубе под произвольным углом. Будем считать что именно этот угол нам нужен для наших целей. А вот теперь нанесём разметку фигуры, которую нужно вырезать на трубе.
Делаем отметку в середине, так сказать в высшей точке торца врезаемой трубы. Потом через эту точку разметочным уголком опускаем остриё до касания с основной трубой. В момент касания ставим дополнительные отметки на уголке и делаем так с обеих сторон.
Вот как это выглядит. Дополнительная метка ставится на уровне торца трубы, когда остриё коснётся поверхности.
Развертка врезки трубы онлайн. Врезка труба в трубу.
Врезка трубы в трубу осуществляется под углом в 90 °. На листе руберойда выполнить вид с торца тройника. Начертить полуокружность диаметром, равным диаметру штуцера, и разделить её на 6 равных частей (рис. 1, а). Через точки деления провести прямые, параллельные оси штуцера, до пересечения с окружностью трубы в точках 01, 11, 21, З1, 41, 51, 61. Затем провести прямую А’А’, (рис. 1, б), отложить на ней длину окружности штуцера и разделить ее на 12 равных частей. Из точек деления опустить перпендикуляры.
Развертка врезки трубы в трубу.
Рис. 1. Изготовление и врезка штуцера в трубу:
а – подготовительная разметка;
б – разметка для шаблона;
в и г – разметка для штуцеров.
На перпендикуляре 0’0′1отложить отрезок 001, на перпендикуляре 1’1′1отложить отрезок 111и т. д. Точки 0′1, 1′1, 2′1и т. д. соединить плавной кривой, которая будет соответствовать очертанию нижнего конца развернутого штуцера. По размеченным линиям вырезать шаблон.
Изготовление шаблонов (рыбок) под врезку трубы в трубу под 90 °.
Для изготовления штуцера (табл. 1) необходимо на трубу-заготовку наложить шаблон и по нему сделать разметку, а затем по разметке отрезать заготовку. Для разметки отверстия на трубе тройника необходимо установить на нее изготовленный штуцер и очертить его нижний конец. Размеченный контур выреза в трубе уменьшить на толщину стенки штуцера .
В качестве шаблона для разметки можно взять и обыкновенный лист бумаги.
Размеры разверток штуцеров для тройников.
Таблица 1. Размеры (в мм) разверток штуцеров для тройников (рис. 1 в и г).
Развертка врезки трубы в трубу. Как рассчитать врезку трубы в трубу разных диаметров
Врезка штуцера в трубу. Изготовление шаблонов (рыбок).
Врезка труба в трубу.
Врезка трубы в трубу осуществляется под углом в 90 °. На листе руберойда выполнить вид с торца тройника. Начертить полуокружность диаметром, равным диаметру штуцера, и разделить её на 6 равных частей (рис. 1, а). Через точки деления провести прямые, параллельные оси штуцера, до пересечения с окружностью трубы в точках 01, 11, 21, З1, 41, 51, 61. Затем провести прямую А’А’, (рис. 1, б), отложить на ней длину окружности штуцера и разделить ее на 12 равных частей. Из точек деления опустить перпендикуляры.
Развертка врезки трубы в трубу.
Рис. 1. Изготовление и врезка штуцера в трубу:
а – подготовительная разметка;
б – разметка для шаблона;
в и г – разметка для штуцеров.
На перпендикуляре 0’0′1отложить отрезок 001, на перпендикуляре 1’1′1отложить отрезок 111и т. д. Точки 0′1, 1′1, 2′1и т. д. соединить плавной кривой, которая будет соответствовать очертанию нижнего конца развернутого штуцера. По размеченным линиям вырезать шаблон.
Изготовление шаблонов (рыбок) под врезку трубы в трубу под 90 °.
Для изготовления штуцера (табл. 1) необходимо на трубу-заготовку наложить шаблон и по нему сделать разметку, а затем по разметке отрезать заготовку. Для разметки отверстия на трубе тройника необходимо установить на нее изготовленный штуцер и очертить его нижний конец. Размеченный контур выреза в трубе уменьшить на толщину стенки штуцера .
В качестве шаблона для разметки можно взять и обыкновенный лист бумаги.
Размеры разверток штуцеров для тройников.
Таблица 1. Размеры (в мм) разверток штуцеров для тройников (рис. 1 в и г).
Врезка труба в трубу разного диаметра
Цой Дмитрий. Автор: Цой Анатолий Ирнамович.
Шаблон рыбка для трубы своими руками
как сделать рыбку на трубу
врезка трубы в трубу простой вариант шаблона! врезка, сварка, врезка труб
Врезка трубы в трубу плотно без зазоров под 90 градусов, если трубы разного диаметра.
มุมมอง 43K ปีที่แล้ว
Покажу как просто сделать врезку трубу в трубу разных диаметров под 90 градусов. Простой гаражный способ.
Врезка трубы одного диаметра. Воротниковая врезка. Как определить диаметр трубы.
มุมมอง 63K 3 ปีที่แล้ว
Врезка труба в трубу разного диаметра новый способ
มุมมอง 41K ปีที่แล้ว
Как сделать шаблон для врезки труб
มุมมอง 25K 2 ปีที่แล้ว
Как идеально подогнать угол в 90 градусов на круглой трубе!?
มุมมอง 401K ปีที่แล้ว
Классный новый способ врезки круглых труб под 90 и 45 градусов
มุมมอง 48K ปีที่แล้ว
Классный новый способ врезки круглых труб под 90 и 45 градусо.
Изготовление поролоновой рыбки. Топовая приманка для ловли щуки и судака.
มุมมอง 193K 2 ปีที่แล้ว
Мы с Вами сделаем поролоновую рыбку из губки для мытья посуды. Изготовление приманки не занимает много времени и .
Новый способ разрезать круглую трубу под 45 градусов
มุมมอง 173K ปีที่แล้ว
Новый способ разметить круглую трубу под 45 градусов сварка, своими руками, труба, ровно, самоделки, сварщик, трубу, .
Врезка труба в трубу разных диаметров (подгонка)
มุมมอง 138K 6 ปีที่แล้ว
Шаблон рыбка для трубы своими руками
Все проекты
Для бизнеса
Другие проекты
Топ недели
Мы больше не будем рекомендовать вам подобный контент.
Врезка трубы в трубу - это простой и эффективный способ соединить две трубы разного диаметра под 90 градусом. В этом видео мы покажем, как сделать врезку трубы одного диаметра, а также как подогнать угол в 90 градусов на круглой трубе.
Врезка трубы одного диаметра
В этом видео мы покажем, как сделать врезку трубы одного диаметра с помощью воротниковой врезки.
Врезка трубы разного диаметра
В этом видео мы покажем, как сделать врезку трубы разного диаметра с помощью нового способа.
Как идеально подогнать угол в 90 градусов на круглой трубе
В этом видео мы покажем, как идеально подогнать угол в 90 градусов на круглой трубе.
Классный новый способ врезки круглых труб под 90 и 45 градусов
В этом видео мы покажем, как сделать врезку круглых труб под 90 и 45 градусов с помощью классного нового способа.
Изготовление поролоновой рыбки
В этом видео мы покажем, как изготовить поролоновую рыбку из губки для мытья посуды.
Новый способ разрезать круглую трубу под 45 градусов
В этом видео мы покажем, как разрезать круглую трубу под 45 градусов с помощью нового способа.
Врезка трубы в трубу разных диаметров (подгонка)
В этом видео мы покажем, как сделать врезку трубы в трубу разных диаметров с помощью подгонки.
Мы больше не будем рекомендовать вам подобный контент.
Врезка трубы в трубу - это простой и эффективный способ соединить две трубы разного диаметра под 90 градусом. В этом видео мы покажем, как сделать врезку трубы одного диаметра, а также как подогнать угол в 90 градусов на круглой трубе.
Врезка трубы одного диаметра
В этом видео мы покажем, как сделать врезку трубы одного диаметра с помощью воротниковой врезки.
Врезка трубы разного диаметра
В этом видео мы покажем, как сделать врезку трубы разного диаметра с помощью нового способа.
Как идеально подогнать угол в 90 градусов на круглой трубе
В этом видео мы покажем, как идеально подогнать угол в 90 градусов на круглой трубе.
Классный новый способ врезки круглых труб под 90 и 45 градусов
В этом видео мы покажем, как сделать врезку круглых труб под 90 и 45 градусов с помощью классного нового способа.
Изготовление поролоновой рыбки
В этом видео мы покажем, как изготовить поролоновую рыбку из губки для мытья посуды.
Новый способ разрезать круглую трубу под 45 градусов
В этом видео мы покажем, как разрезать круглую трубу под 45 градусов с помощью нового способа.
Врезка трубы в трубу разных диаметров (подгонка)
В этом видео мы покажем, как сделать врезку трубы в трубу разных диаметров с помощью подгонки.
Мы больше не будем рекомендовать вам подобный контент.
Врезка трубы в трубу - это простой и эффективный способ соединить две трубы разного диаметра под 90 градусом. В этом видео мы покажем, как сделать врезку трубы одного диаметра, а также как подогнать угол в 90 градусов на круглой трубе.
Врезка трубы одного диаметра
В этом видео мы покажем, как сделать врезку трубы одного диаметра с помощью воротниковой врезки.
Врезка трубы разного диаметра
В этом видео мы покажем, как сделать врезку трубы разного диаметра с помощью нового способа.
Как идеально подогнать угол в 90 градусов на круглой трубе
В этом видео мы покажем, как идеально подогнать угол в 90 градусов на круглой трубе.
Классный новый способ врезки круглых труб под 90 и 45 градусов
В этом видео мы покажем, как сделать врезку круглых труб под 90 и 45 градусов с помощью классного нового способа.
Изготовление поролоновой рыбки
В этом видео мы покажем, как изготовить поролоновую рыбку из губки для мытья посуды.
Новый способ разрезать круглую трубу под 45 градусов
В этом видео мы покажем, как разрезать круглую трубу под 45 градусов с помощью нового способа.
Врезка трубы в трубу разных диаметров (подгонка)
В этом видео мы покажем, как сделать врезку трубы в трубу разных диаметров с помощью подгонки.
539 393 просмотра
Мы больше не будем рекомендовать вам подобный контент.
Врезка трубы в трубу - это простой и эффективный способ соединить две трубы разного диаметра под 90 градусом. В этом видео мы покажем, как сделать врезку трубы одного диаметра, а также как подогнать угол в 90 градусов на круглой трубе.
Врезка трубы одного диаметра
В этом видео мы покажем, как сделать врезку трубы одного диаметра с помощью воротниковой врезки.
Врезка трубы разного диаметра
В этом видео мы покажем, как сделать врезку трубы разного диаметра с помощью нового способа.
Как идеально подогнать угол в 90 градусов на круглой трубе
В этом видео мы покажем, как идеально подогнать угол в 90 градусов на круглой трубе.
Классный новый способ врезки круглых труб под 90 и 45 градусов
В этом видео мы покажем, как сделать врезку круглых труб под 90 и 45 градусов с помощью классного нового способа.
Изготовление поролоновой рыбки
В этом видео мы покажем, как изготовить поролоновую рыбку из губки для мытья посуды.
Новый способ разрезать круглую трубу под 45 градусов
В этом видео мы покажем, как разрезать круглую трубу под 45 градусов с помощью нового способа.
Врезка трубы в трубу разных диаметров (подгонка)
В этом видео мы покажем, как сделать врезку трубы в трубу разных диаметров с помощью подгонки.
2 048 432 просмотра
Мы больше не будем рекомендовать вам подобный контент.
Врезка трубы в трубу - это простой и эффективный способ соединить две трубы разного диаметра под 90 градусом. В этом видео мы покажем, как сделать врезку трубы одного диаметра, а также как подогнать угол в 90 градусов на круглой трубе.
Врезка трубы одного диаметра
В этом видео мы покажем, как сделать врезку трубы одного диаметра с помощью воротниковой врезки.
Врезка трубы разного диаметра
В этом видео мы покажем, как сделать врезку трубы разного диаметра с помощью нового способа.
Как идеально подогнать угол в 90 градусов на круглой трубе
В этом видео мы покажем, как идеально подогнать угол в 90 градусов на круглой трубе.
Классный новый способ врезки круглых труб под 90 и 45 градусов
В этом видео мы покажем, как сделать врезку круглых труб под 90 и 45 градусов с помощью классного нового способа.
Изготовление поролоновой рыбки
В этом видео мы покажем, как изготовить поролоновую рыбку из губки для мытья посуды.
Новый способ разрезать круглую трубу под 45 градусов
В этом видео мы покажем, как разрезать круглую трубу под 45 градусов с помощью нового способа.
Врезка трубы в трубу разных диаметров (подгонка)
В этом видео мы покажем, как сделать врезку трубы в трубу разных диаметров с помощью подгонки.
Мы больше не будем рекомендовать вам подобный контент.
Врезка трубы в трубу - это простой и эффективный способ соединить две трубы разного диаметра под 90 градусом. В этом видео мы покажем, как сделать врезку трубы одного диаметра, а также как подогнать угол в 90 градусов на круглой трубе.
Врезка трубы одного диаметра
В этом видео мы покажем, как сделать врезку трубы одного диаметра с помощью воротниковой врезки.
Врезка трубы разного диаметра
В этом видео мы покажем, как сделать врезку трубы разного диаметра с помощью нового способа.
Как идеально подогнать угол в 90 градусов на круглой трубе
В этом видео мы покажем, как идеально подогнать угол в 90 градусов на круглой трубе.
Классный новый способ врезки круглых труб под 90 и 45 градусов
В этом видео мы покажем, как сделать врезку круглых труб под 90 и 45 градусов с помощью классного нового способа.
Изготовление поролоновой рыбки
В этом видео мы покажем, как изготовить поролоновую рыбку из губки для мытья посуды.
Новый способ разрезать круглую трубу под 45 градусов
В этом видео мы покажем, как разрезать круглую трубу под 45 градусов с помощью нового способа.
Врезка трубы в трубу разных диаметров (подгонка)
В этом видео мы покажем, как сделать врезку трубы в трубу разных диаметров с помощью подгонки.
Мы больше не будем рекомендовать вам подобный контент.
Врезка трубы в трубу - это простой и эффективный способ соединить две трубы разного диаметра под 90 градусом. В этом видео мы покажем, как сделать врезку трубы одного диаметра, а также как подогнать угол в 90 градусов на круглой трубе.
Врезка трубы одного диаметра
В этом видео мы покажем, как сделать врезку трубы одного диаметра с помощью воротниковой врезки.
Врезка трубы разного диаметра
В этом видео мы покажем, как сделать врезку трубы разного диаметра с помощью нового способа.
Как идеально подогнать угол в 90 градусов на круглой трубе
В этом видео мы покажем, как идеально подогнать угол в 90 градусов на круглой трубе.
Классный новый способ врезки круглых труб под 90 и 45 градусов
В этом видео мы покажем, как сделать врезку круглых труб под 90 и 45 градусов с помощью классного нового способа.
Изготовление поролоновой рыбки
В этом видео мы покажем, как изготовить поролоновую рыбку из губки для мытья посуды.
Новый способ разрезать круглую трубу под 45 градусов
В этом видео мы покажем, как разрезать круглую трубу под 45 градусов с помощью нового способа.
Врезка трубы в трубу разных диаметров (подгонка)
В этом видео мы покажем, как сделать врезку трубы в трубу разных диаметров с помощью подгонки.
Мы больше не будем рекомендовать вам подобный контент.
Врезка трубы в трубу - это простой и эффективный способ соединить две трубы разного диаметра под 90 градусом. В этом видео мы покажем, как сделать врезку трубы одного диаметра, а также как подогнать угол в 90 градусов на круглой трубе.
Врезка трубы одного диаметра
В этом видео мы покажем, как сделать врезку трубы одного диаметра с помощью воротниковой врезки.
Врезка трубы разного диаметра
В этом видео мы покажем, как сделать врезку трубы разного диаметра с помощью нового способа.
Как идеально подогнать угол в 90 градусов на круглой трубе
В этом видео мы покажем, как идеально подогнать угол в 90 градусов на круглой трубе.
Классный новый способ врезки круглых труб под 90 и 45 градусов
В этом видео мы покажем, как сделать врезку круглых труб под 90 и 45 градусов с помощью классного нового способа.
Изготовление поролоновой рыбки
В этом видео мы покажем, как изготовить поролоновую рыбку из губки для мытья посуды.
Новый способ разрезать круглую трубу под 45 градусов
В этом видео мы покажем, как разрезать круглую трубу под 45 градусов с помощью нового способа.
Врезка трубы в трубу разных диаметров (подгонка)
В этом видео мы покажем, как сделать врезку трубы в трубу разных диаметров с помощью подгонки.
Мы больше не будем рекомендовать вам подобный контент.
Врезка трубы в трубу - это простой и эффективный способ соединить две трубы разного диаметра под 90 градусом. В этом видео мы покажем, как сделать врезку трубы одного диаметра, а также как подогнать угол в 90 градусов на круглой трубе.
Врезка трубы одного диаметра
В этом видео мы покажем, как сделать врезку трубы одного диаметра с помощью воротниковой врезки.
Врезка трубы разного диаметра
В этом видео мы покажем, как сделать врезку трубы разного диаметра с помощью нового способа.
Как идеально подогнать угол в 90 градусов на круглой трубе
В этом видео мы покажем, как идеально подогнать угол в 90 градусов на круглой трубе.
Классный новый способ врезки круглых труб под 90 и 45 градусов
В этом видео мы покажем, как сделать врезку круглых труб под 90 и 45 градусов с помощью классного нового способа.
Изготовление поролоновой рыбки
В этом видео мы покажем, как изготовить поролоновую рыбку из губки для мытья посуды.
Новый способ разрезать круглую трубу под 45 градусов
В этом видео мы покажем, как разрезать круглую трубу под 45 градусов с помощью нового способа.
Врезка трубы в трубу разных диаметров (подгонка)
В этом видео мы покажем, как сделать врезку трубы в трубу разных диаметров с помощью подгонки.
Врезка трубы в трубу гост. Технические трубопроводы по Госту 32569-2013
ГОСТ 32569-2013 используется при проектировании, разработке, испытании, монтаже и эксплуатации промышленных сетей, для перемещения химических, нефтяных и газовых сред (под давлением до 320 МПа и вакуумом от 665 Па), при температурном режиме от - 196 до + 700°С. Технологические стальные трубопроводы имеют ограничения, не допускается их применениее:
- для разработки магистралей (газопроводных, нефтепроводных и транспортировки продуктов);
- для оборудования электрических станций, котельных и шахт;
- для теплоснабжения, водопроводных и канализационных сетей;
особого предназначения (передвижные агрегаты, смазочные системы); - топливных сетей;
- патрубков для коллекторов, перемычек для печей;
- элементов обвязки отопительного оборудования.
Список расчетных параметров для составления проектов
Уровень давления
Расчетным давлением для труб выступает показатель:
- Максимального уровня напряжения для аппаратов, соединенных с трубопроводной магистралью;
- Для напорных труб (подключенных к насосному оборудованию, компрессорам или газодувкам) - наибольший показатель, развиваемый центробежным оборудованием, а для поршневых механизмов - напряжение при срабатывании предохранительных клапанов.
- Для труб, обустроенных предохранителями - предельный уровень напряжения, возникающий при отклонении от нормы с учетом его противодействия при сбросе. Допускается временное повышение расчетных параметров при работе клапанов до 10%.
Уровень расчетной температуры
Расчетным считается максимальный температурный режим сред (за исключением тепловых расчетов) в условиях одновременного действия давления по техрегламенту или проекту:
Для температурного режима до 20°С расчетные показатели при определении допускаемого напряжения составляют 20°С. Для труб, подвергающихся испытаниям на прочность и плотность вместе с другими технологичными установками (аппаратами, компенсаторами и др.), предусмотрено минимальное давление для всех элементов испытываемых систем.
Следует предусмотреть меры по устранению возможности превышения давления над расчетным и его сбросу через предохранительное устройство. Для предупреждения утечек и проливов следует предусмотреть наличие обратной арматуры.
Виды трубопроводных систем

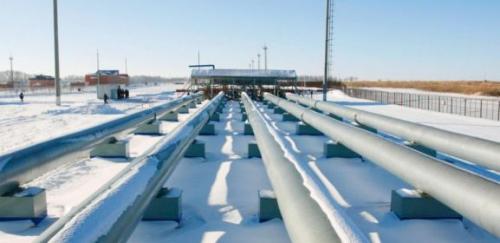

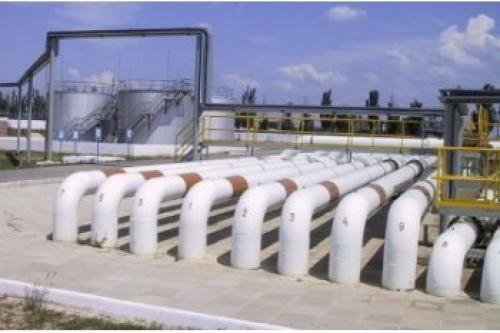

Исходя от класса опасности транспортируемых сред (пожаро- и взрывоопасных, вредных) их разделяют на 3 класса (А, Б, В). По расчетному давлению и температурному режиму разделяют 5 подкатегорий: I, II, III, IV, V (табл. 5.1). При расшифровке обозначений, кроме указания групп (А, Б, В), производители обращают внимание на подгруппы (а, б, в), позволяющие выяснить уровень токсичности и взрыво- и пожароопасности элементов (табл. 5.1). Например: «труба I класс А(б)»

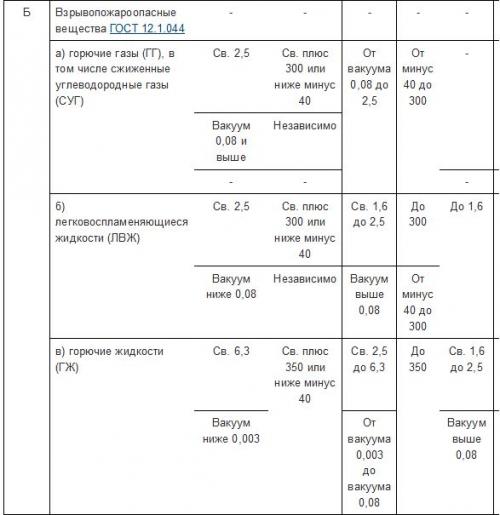

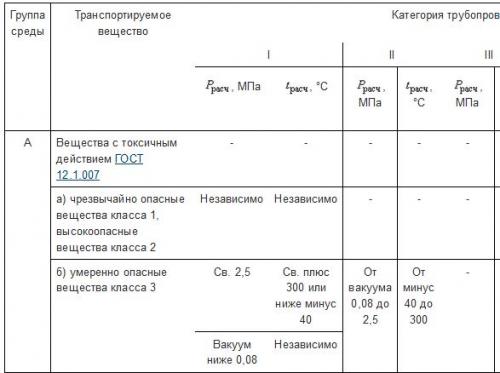

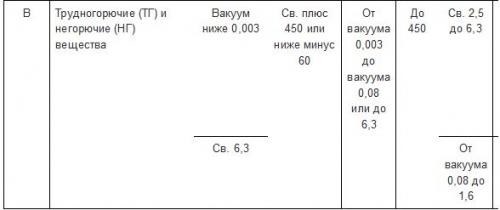

Табл. 5.1
Конструктивные особенности
Конструкция трубопроводных сетей подбирается для возможности произведения всех типов контроля. При невозможности проведения наружного и внутреннего осмотра или гидравлического испытания, автор проекта указывает способ, сроки и уровень контроля, позволяющего своевременно выявить и устранить дефекты.

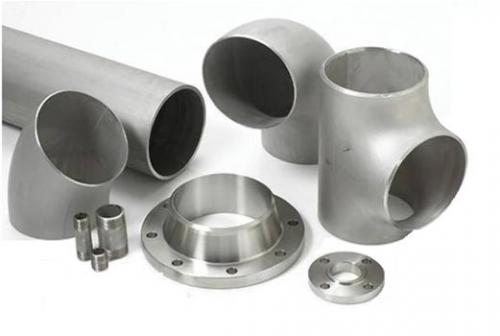

Фланцевая технология соединения
Фланцы типа 01 (плоского формата) используют для трубопроводных систем с номинальным давлением 25 амп. (PN 25) или температурном режиме от 300°С. Исключено применение плоских фланцев в трубопроводных системах при нагрузке с количеством циклов 2·10 и средах, способствующих коррозионному образованию. Крепежи и уплотнители соответствуют ГОСТ20700, , и НД.
Для трубопроводных систем со средами класса А и Б, транспортируемыми под давлением в 10 атм. (PN 10), требуется использование фланцев на 16 атм. (PN 16).
Для трубопроводных систем, эксплуатируемых при номинальном напряжении PN>25 вне зависимости от температурного режим и конструкций с температурным режимом от 300°С, вне зависимости от напряжения, используют фланцы приварного типа 11 по для стыкового соединения.
Виды уплотнительных покрытий фланцев труб для мягких прокладок, в зависимости от классификации сред, например для уплотнителей по ГОСТ481, приведены в положении Р.
