Врезка трубы в трубу под прямым углом. Посредством монтажа муфт
Врезка трубы в трубу под прямым углом. Посредством монтажа муфт
Для получения герметичного соединения как безнапорных, так и напорных трубопроводов применяют обжимную арматуру. Цанги или компрессионные фитинги оснащаются обжимными кольцами, которые в процессе монтажа «навечно» прессуются.
Муфты представляют собой разновидность фитингов, которые применяются для того, чтобы наращивать прямые сегменты трубопровода. Они эффективны при сборке прямолинейной системы в доме
Муфты удобно применять для сочленения труб, имеющих различный диаметр и выполненных из разных типов материалов. Они идеально подходят при необходимости подключения пластиковых труб к металлическим.
Врезку в трубу с использованием муфты выполняют в такой последовательности:
- Торцы подлежащих соединению труб обрезают строго под прямым углом.
- К месту стыка прикладывают муфту, размещая ее таким образом, чтобы центральная часть устройства располагалась строго по линии соединения.
- На трубах делают отметки, обозначающие правильное положение фитинга.
- Концы труб и внутреннюю полость муфты обрабатывают жидким герметиком.
- В муфту последовательно заглубляют торец первой и второй трубы. Обе заготовки выравнивают строго по оси.
- При надевании самого фитинга ориентируются на предварительно нанесенную разметку.
В ходе подключения труб к наружным коммуникационным магистралям применяют в основном муфты с фланцевым типом соединения:
Широкое применение нашло и соединение с использованием муфты Гебо. Этот компрессионный фитинг оснащен прижимным и уплотняющим кольцами. Монтаж элемента можно выполнить без задействования каких-либо специальных инструментов.
Как стыковать круглые трубы. Раструбные
Разъемные соединения трубопроводов стыковкой в раструб используют при монтаже систем бытовой безнапорной канализации. Стоки двигаются по уложенным с уклоном трубам самотеком, перекачивающие насосы в таких системах не применяются, поэтому давление в них минимальное. Что позволяет не добиваться высокой прочности стыков.
Внутренний диаметр раструба соответствует внешнему диаметру трубы. Для герметичности соединения в раструб устанавливается уплотнительное резиновое кольцо.
Однако разъемное раструбное соединение применяется только для пластиковых канализационных коммуникаций. Чугунные трубы, стыкуемые этим способом, дополнительно фиксируются цементным раствором или герметиком. Эти материалы, застывая, делают стыки неразъемными.
Неразъемные соединения
Неразъемные способы соединения трубопроводов подразумевают их стыковку без возможности демонтажа. При необходимости замены части системы, её ремонта и реконструкции трубы приходится разрезать. К таким способам относятся сварка и склеивание.
Сварные
При сварке происходит взаимная диффузия атомов двух стыкуемых отрезков при расплаве материала под действием высокой температуры. Таким способом соединяют не только металлические трубы, но и пластиковые, и даже стеклянные. Он незаменим для скрытой прокладки коммуникаций и очень востребован при монтаже технических трубопроводов в промышленности.
Различают несколько видов сварки металлов:
- лазерная;
- газовая;
- электрическая, которая в свою очередь делится на электролучевую и электродуговую.
Электродуговая сварка может выполняться с использованием постоянного или переменного тока. Источником расплавляющего тепла в этом случае является электрическая дуга, возникающая между электродом и металлом. В зависимости от используемого оборудования, сварка бывает ручной, автоматической и полуавтоматической.
Стыковка труб может осуществляться как встык, так и внахлест. Изделия малого и среднего сечения свариваются одним наружным швом. Большие трубы диаметром от полуметра могут соединяться двойным швом – изнутри и снаружи.
Внахлест сваривают трубы из полимеров и цветных металлов. Для этого используют соединение в раструб.
Врезка трубы в трубу гост.
1.1 Настоящий стандарт устанавливает требования к проектированию, устройству, изготовлению, испытанию, монтажу, эксплуатации трубопроводов технологических стальных, предназначенных для транспортирования в пределах промышленных предприятий химической, нефтехимической, нефтяной, нефтеперерабатывающей, газоперерабатывающей и других смежных потенциально опасных отраслей промышленности газообразных, парообразных и жидких сред с расчетным давлением до 320 МПа включительно и вакуумом не ниже 665 Па (5 мм рт. ст.) при температуре среды от минус 196 °С до плюс 700 °С.
К трубопроводам технологическим относятся трубопроводы в пределах промышленных предприятий, по которым транспортируется сырье, полуфабрикаты и готовые продукты, пар, вода, топливо, реагенты и другие вещества, обеспечивающие ведение технологического процесса и эксплуатацию оборудования, а также межзаводские трубопроводы, находящиеся на балансе предприятия.
Примечание - Наряду с термином «трубопровод технологический» может применяться термин «трубопровод».
1.2 Настоящий стандарт не в полной мере распространяется на эксплуатацию, контроль, проверку, испытания, техническое обслуживание и ремонт трубопроводных систем, введенных в эксплуатацию. Положения настоящего стандарта можно применять для указанных целей. Однако в этих случаях, возможно, потребуется принимать во внимание эксплуатационные документы по ГОСТ 2.601 , а также другие нормативные документы (НД).
1.3 Наряду с настоящим стандартом при проектировании, строительстве и эксплуатации технологических трубопроводов следует руководствоваться техническими регламентами, межгосударственными, национальными и другими стандартами, строительными нормами и правилами, документами надзорных органов, разработанными для специфических производств. При этом следует учитывать требования пожаровзрывобезопасности, производственной санитарии и охраны труда, изложенные в соответствующих НД.
1.4 Настоящий стандарт не распространяется на трубопроводы:
- магистральные (газопроводы, нефтепроводы и продуктопроводы);
- электростанций, котельных, шахт;
- тепловых сетей, линий водоснабжения и канализации;
- особого назначения (передвижных агрегатов, смазочных систем, являющихся неотъемлемой частью оборудования, и т. д.);
- топливного газа, на которые распространяется действие правил на системы газораспределения и газопотребления;
- также трубы, трубки, трубчатые коллекторы, перемычки печей с огневым нагревом, находящиеся внутри корпуса печи;
- энергетические обвязочные трубопроводы котлов, которые регламентируются правилами на трубопроводы пара и горячей воды.
Как вставить трубу в трубу одинакового диаметра. Стыковка металлических труб
Резьбовое соединение на стальном водопроводе
В процессе монтажа металлических (чугунных, стальных и медных) водопроводных и отопительных систем применяется резьбовая и сварная стыковка.
Рассмотрим в подробностях каждый из этих методов:
- Резьбовой монтаж, к нему, кстати, относится и соединение труб американкой, это технология, позволяющая собрать водопроводы из элементов с одинаковыми диаметрами поперченного сечения.
Для этого на концах обеих труб нарезается резьба, поверх которой накручивается специальная металлическая муфта – фитинг. Посредством специальных фитингов можно собирать как прямые, так и криволинейные водопроводные и отопительные системы.
Фитинг, применяемый на таких конструкциях, имеет внутреннюю резьбу, в то время как на трубах нарезается резьба наружная. Если фитинги для проведения монтажа приобретаются с уже нарезанной резьбой, то на стыкуемых элементах ее придётся нарезать своими руками с использованием плашек.
Среди преимуществ технологии отметим прочность и долговечность готового результата. Кроме того, резьбовой фитинг при необходимости можно раскрутить и разобрать все сооружение для того чтобы устранить поломку или переделать.
Важно: Как правило, резьба на трубах и фитингах применяется стандартная. Но если приобретаются аксессуары зарубежного производства от малоизвестных брендов, нужно убедиться что изделие будет соответствовать метрическому типу резьбы.
- Монтаж водопроводных систем с использованием сварки применяется нечасто. Основной недостаток сварного соединения – это невозможность сделать его своими руками, так как справиться с такой работой может профессиональный сварщик со специальным оборудованием и опытом использования этого оборудования.
Для монтажа двух одноразмерных труб применяются следующие разновидности сварного соединения:
- поперечное стыковое (без расточки или с внутренней расточкой) с подкладным кольцом;
- продольное стыковое (без скоса кромки или со скосом) с односторонним швом;
- поперечное стыковое с односторонним швом;
- одностороннее угловое;
- двухстороннее угловое;
- раструбное внахлёст.
Стыковое соединение самое распространенное, так как готовый результат характеризуется высокой прочностью при условии, что стыкуемые элементы правильно центрованы.
Если собирается водопровод с внутренним диаметром до 500 мм, варится односторонний шов, прочности которого вполне достаточно. Если диаметр больше, изнутри подваривается корень шва, в результате чего повышается прочность стыка.
Сварной шов считается оптимальным типом соединения при монтаже промышленных водопроводов, но в быту применяется крайне редко по причине дороговизны готового варианта и стесненных условий для применения сварочного аппарата.
Пайка медных компонентов – это технология, используемая при сборке водопроводных систем премиум-класса.
Принцип выполнения монтажа следующий:
- концы стыкуемых элементов зачищаются и покрываются припоем;
- зачищается и покрывается припоем внутренняя поверхность фитинга;
- труба вставляется в фитинг и разогревается горелкой;
- после того как припой остывает, получается прочная и долговечная муфтовая стыковка.

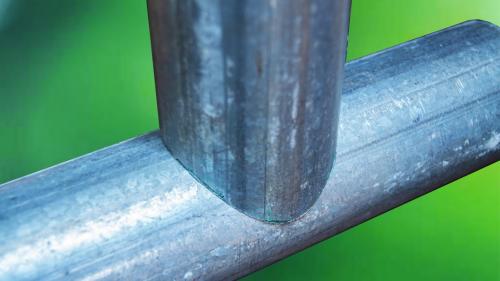

Как сделать шаблон для врезки труб. Соединение под прямым углом с помощью седловины
Используя простой бумажный шаблон, который можно сделать своими руками буквально за несколько минут, вам не составит никаких проблем вырезать седловину в круглой трубе.
Приступаем к работе
Первым делом берем лист бумаги (например, формата А4), оборачиваем его вокруг трубы и отрезаем по наружному диаметру (края листа должны сходиться встык).
После этого складываем лист бумаги пополам. Берем металлическую линейку, и измеряем диаметр трубы (в данном случае он составляет 60 мм).
Возможно, вам также интересно будет узнать, как отрезать круглую трубу под 45 градусов с помощью шаблона .
На листе бумаги делаем разметку, и чертим линию, которая будет делить его на две одинаковых части.
По бокам от начерченной линии откладываем две точки на расстоянии 3 см от края листа. Проводим перпендикулярную линию.
Основные этапы работ
На следующем этапе откладываем еще две точки от первой линии (на расстоянии 3 см от нее). После этого устанавливаем на шаблон трубу и обводим ее карандашом.
От получившейся полуокружности откладываем две линии в сторону углов листа бумаги. Вырезаем полуокружность, и самодельный шаблон для трубы готов.
Раскрываем лист бумаги на всю ширину, и по центру укладываем круглую трубу. Соединяем края шаблона, и приступаем к разметке.
Потом останется только вырезать в круглой трубе седловину при помощи болгарки.
