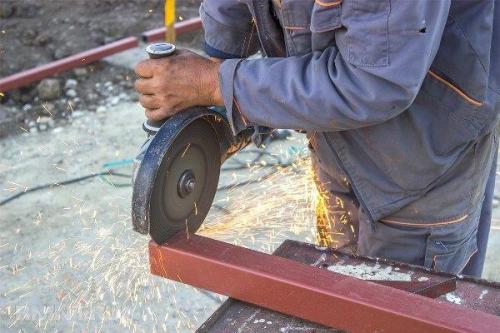

Наиболее популярным способом резки в бытовых условиях является применение болгарки. Как ровно резать болгаркой профильную трубу? Основная проблема выполнения работы заключается в корректной разметке.

Для нанесения разметки можно использовать:

рулетку, угольник, маркер (карандаш), строительный уровень. Простейшие инструменты позволяют достаточно точно разметить угол реза, но в ходе выполнения работы углошлифовальная машинка может отклониться от заданной линии (оборудование не опирается на подставки, а находится на весу, то есть в руках мастера), что приведет к ошибке. По этой причине данный способ используется крайне редко;

Нанесение разметки для реза при помощи угольника

Применение бумажного лекала

Самое простое приспособление для корректной резки под углом, например, для изготовления теплицы – это лекало, изготовленное из плотной бумаги.

Чтобы сделать рез под прямым углом (90°), необходимо:

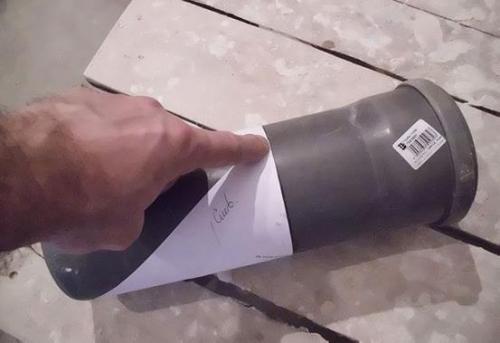

1. плотным листом бумаги обернуть трубу и добиться полного совмещения краев;
2. зафиксировать лист в данном положении;
3. режем профильную трубу вдоль края бумаги.

Рез трубы под прямым углом

Чтобы произвести рез профтрубы под углом 45°, необходимо сложить лист бумаги пополам (по гипотенузе) и обернуть трубу так, чтобы совместить острые концы полученного треугольника.

Как ровно отрезать профильную трубу болгаркой. Резка листового металла болгаркой

Чтобы резать металл разных видов и толщины, используют соответствующие отрезные круги различной толщины и диаметров. Алгоритм выполнения распиливания листов следующий.

1. Для раскроя с помощью болгарки листовой металл предварительно укладывают на ровную поверхность.
2. Отмечают мелом (маркером) точные размеры вырезаемых фрагментов на поверхности листа.
3. Производят распиливание по отмеченным линиям, не меняя при этом угла первоначального наклона диска к рабочей поверхности, чтобы не произошло его заклинивания и поломки электроинструмента.

Если навыки распиливания листового металла болгаркой отсутствуют, рекомендуется предварительно  потренироваться на нежном материале — это даст возможность прочувствовать работу инструмента.

Нужно принимать во внимание, что более эффективно разрезает металл нижний ближний сегмент диска.

Выполняя резку листа металла, для получения качественного результата следует учитывать такие рекомендации.

1. Для улучшения охлаждения необходимо место пропиливания поливать водой , что также увеличит срок использования круга.
2. Приступать к разрезанию металла стоит только тогда, когда диск вращается: нельзя включать инструмент, если неподвижный круг соприкасается с поверхностью заготовки.
3. Чтобы пилить жесть (тонкий листовой металл) или вырезать разные геометрические фигуры, удобнее применять небольшие, выработанные круги («огрызки»).
4. Прижимать болгарку со значительным усилием не следует: резка должна происходить практически только под собственным весом УШМ.
5. Если отрезной круг остановится в прорези (при отключении электроинструмента), то возобновлять работу можно только после его извлечения.

Если распиливание листа происходит медленно, следует поменять рабочую насадку. Лишняя нагрузка на углошлифовальную машинку при резе металла приведет к ее перегреву либо заклиниванию вращающегося круга.

Источник: https://baget-bez-stusla.aystroika.info/stati/chem-pilit-profilnuyu-trubu-pod-uglom-metody-rezki-izdeliy-iz-metalla-pod-uglom

Инструмент для резки профильной трубы. Bosch GCO 14-24 J Professional 0601B37200

Преимущества: плавный пуск, увеличенная глубина пропила.

Преимущества: плавный пуск, увеличенная глубина пропила.

Отрезная машина Bosch GCO 14-24 J принадлежит к . Каждый, кто знаком с инструментом Bosch сразу скажет, что это означает: цена — весьма высокая, но и качество на должном уровне. Данная пила полностью подтверждает это правило. Она недешевая, зато на нее можно положиться во время работы. Двигатель инструмента отличается хорошей мощностью (2400 Вт), стойкостью к перегрузкам и способностью отработать целую смену практически без перерывов. Его характеристики позволяют с помощью отрезной пилы Bosch резать круглый стальные трубы диаметром до 129 мм (больше, чем другие пилы того же класса). Чтобы избежать рывков при пуске мотора, устройство имеет функцию плавного пуска.

Одно из свойств, характерных для инструмента Bosch, — это хорошее качество сборки. Распаковав пилу, вам не придется приноравливаться и «дорабатывать напильником» ее детали. Люфтов в маятниковом механизме не наблюдается, так что сразу после калибровки углов и простой настройки инструмента можно делать резы, по точности близкие к идеальным. Главное — не спешить и не слишком сильно давить на станину и шарнирный элемент. В комплекте с пилой идет хороший , поэтому приступать к работе можно практически сразу же после покупки.

На пилу Bosch GCO 14-24 J стоит обратить внимание, если у вас вырисовывается приличный фронт работ, связанных с точной и аккуратной порезкой большого количества заготовок из черных металлов. Ее используют для резки арматуры, сортового металлопроката, а также круглых и прямоугольных труб. А вот для суперточной порезки цветных металлов (например, алюминиевых профилей для сборки окон) стоит не поскупиться на пилу с литой станиной и лазерным маркером.

Шаблон для резки профильной трубы под 45 градусов. Резка трубы под сорок пять градусов или другим углом

При различных работах домашние мастера иногда сталкиваются с необходимостью разметки и резки труб под сорок пять градусов.

Существует большое количество приспособлений промышленного производства для резки труб под разными углами, но стоимость таких устройств достаточно высока. В статье будут рассмотрены способы разметки труб под рез в 45 градусов в домашних условиях, без использования дорогостоящих приспособлений.

Разметка и резка профильной трубы

Разметка профильной трубы с первого взгляда представляется достаточно простым делом. Однако, скругленные углы при ручной разметке будут давать серьезную погрешность. По этой причине, удобнее будет сделать простейшее приспособление для разметки профильной трубы. Резка трубы из метала под 45° при использовании этого приспособления упрощается в разы.

Приспособление для резки труб под сорок пять градусов представляет собой отрезок п-образного стального профиля, отрезанный под углом в 45 градусов. Размеры профиля подбираются таким образом, чтобы в него свободно помещалась размечаемая труба. Для изготовления данного приспособления понадобятся следующие инструменты:

• Угломер;
• Чертилка по металлу;
• Угловая шлиф-машина (болгарка);
• Отрезной диск;
• Напильник.

Изготавливается такое приспособление для резки труб достаточно просто. Его удобно использовать для нарезки большого количества труб, например для сварки каркаса ворот из профнастила .

Из профиля вырезается заготовка длиной порядка 20-30 сантиметров. С помощью угломера на одном из торцов отрезка размечается угол в 45 градусов. После разметки, с помощью болгарки профиль разрезается. На полученном шаблоне необходимо проконтролировать точность угла. При необходимости шаблон дорабатывается напильником.

Резка трубы под сорок пять градусов с помощью такого шаблона существенно упрощается. Заготовку трубы вкладывают в шаблон и размечают с помощью чертилки. При разметке необходимо проконтролировать длину заготовки. После этого труба разрезается по нанесенным меткам с помощью болгарки.

Труба надрезается по диагональным линиям с двух сторон, после чего прорезаются прямые линии разметки. Такое приспособление для резки труб под углом существенно экономит время и деньги.

Разметка и резка труб под углом круглого сечения

Когда необходимо разрезать круглую трубу под углом в 45 градусов, приспособление, рассмотренное выше, может не подойти. Резка трубы под 45 градусов в этом случае производится по бумажным лекалам, обернутым вокруг заготовки. Лекало для разметки можно скачать тут .

Такие лекала распечатываются из специальных компьютерных программ. Также в интернете можно найти и распечатать уже готовые лекала под наиболее распространенные типоразмеры труб. Какой бы способ резки труб не был выбран, необходимо следить за точностью нанесения разметки. От этого зависит точность реза.

В крупных заготовительных мастерских разметку и резку труб производят на разметочно-отрезном агрегате, который позволяет получать детали трубопроводов с допуском ± 1 мм.

В небольших заготовительных мастерских и на монтажной площадке разметку труб производят на разметочных стеллажах, применяя обычный разметочный и измерительный инструмент: линейки, рулетки, чертилки, шаблоны и др.

Разметка трубы заключается в определении ее заготовительной длины и нанесении необходимых осей. Разметив трубу для резки, на ней намечают начала всех изгибов, отверстия для врезки отборов и тройников.

L

L .

Источник: https://baget-bez-stusla.aystroika.info/stati/chem-pilit-profilnuyu-trubu-pod-uglom-metody-rezki-izdeliy-iz-metalla-pod-uglom

Как отрезать профильную трубу под 90 градусов. Технология резки профильных труб

Профильные трубы получили широкое применение в быту. Материал используется для сооружения тепличных комплексов, лавочек, столов и иной садовой мебели, навесов, качелей и иных малых архитектурных форм. Именно по этой причине важно знать, как правильно выполняется резка профильной трубы под углом 45 градусов, 90°и так далее, а также вдоль.

Отрез профтрубы

Способы резки труб

Чтобы отрезать профильную трубу, в том числе и под определенным углом, можно использовать следующий инструмент:

1. углошлифовальную машинку – болгарку (рисунок выше). Такой способ чаще всего применяется в бытовых целях, так как отличается простотой и доступностью оборудования;
2. ножовку по металлу. Использование ножовки не отличается сложностью, но процесс выполнения работы достаточно трудоемкий;

Применение ножовки по металлу для резки профтруб

1. электрический лобзик. Для резки металла потребуется приобретение специальной пилки с алмазным покрытием. Работа выполняется достаточно быстро;

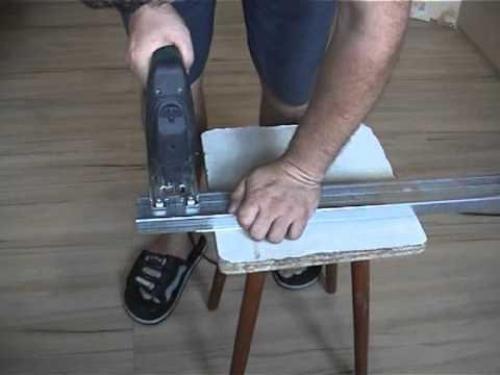

Резка профтруб электролобзиком

1. специальный станок для резки труб. Оборудование чаще всего используется профессионалами, так как отличается высокой стоимостью. В настоящее время специалистами используются два вида станков:

• оборудование с механической резкой, которая выполняется отрезным кругом или специальной пилкой;
• оборудование с лазером. Лазерная резка является более точной по сравнению с механическими аналогами.

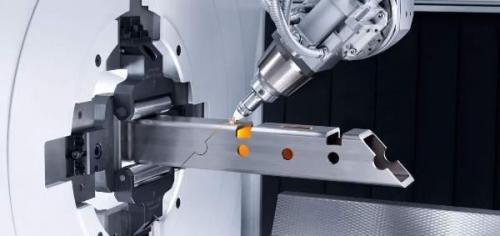

Использование специального станка с лазерной резкой

При выборе любого способа важно уделить особое внимание техники безопасности. В ходе резки профтруб образуется металлическая стружка, которая может повредить руки и глаза мастера, поэтому перед выполнением работы важно надеть перчатки и защитные очки.

Как отрезать профтрубу болгаркой

Наиболее популярным способом резки в бытовых условиях является применение болгарки. Как ровно резать болгаркой профильную трубу? Основная проблема выполнения работы заключается в корректной разметке.

Для нанесения разметки можно использовать:

• рулетку, угольник, маркер (карандаш), строительный уровень. Простейшие инструменты позволяют достаточно точно разметить угол реза, но в ходе выполнения работы углошлифовальная машинка может отклониться от заданной линии (оборудование не опирается на подставки, а находится на весу, то есть в руках мастера), что приведет к ошибке. По этой причине данный способ используется крайне редко;

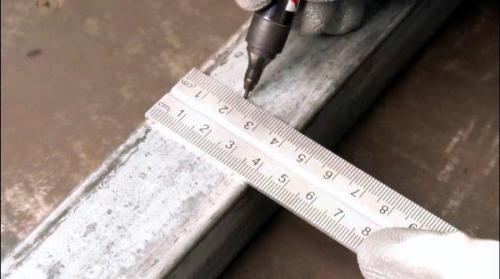

Нанесение разметки для реза при помощи угольника

Применение бумажного лекала

Самое простое приспособление для корректной резки под углом, например, для изготовления теплицы – это лекало, изготовленное из плотной бумаги.

Чтобы сделать рез под прямым углом (90°), необходимо:

1. плотным листом бумаги обернуть трубу и добиться полного совмещения краев;
2. зафиксировать лист в данном положении;
3. режем профильную трубу вдоль края бумаги.

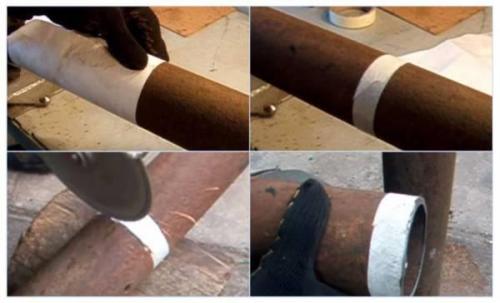

Рез трубы под прямым углом

Чтобы произвести рез профтрубы под углом 45°, необходимо сложить лист бумаги пополам (по гипотенузе) и обернуть трубу так, чтобы совместить острые концы полученного треугольника.

Лекало для отрезки под углом 45°

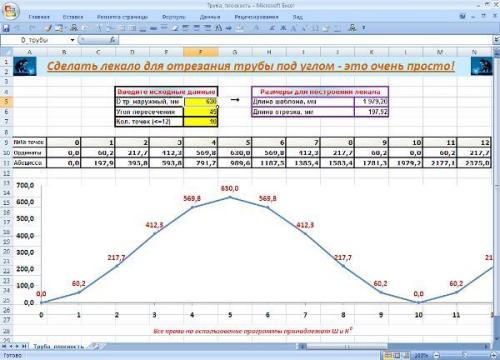

Автоматическое изготовление бумажного лекала компьютерной программой

Использование стусла

Корректно отрезать профтрубу под каким-либо углом позволяет строительное стусло. Приспособление применяется в следующем порядке:

1. профильная труба закрепляется внутри устройства и выравнивается под определенным углом;
2. при помощи встроенной ножовки делается предварительный рез;

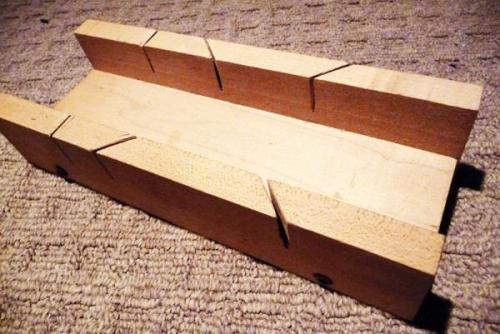

Рез под углом при помощи строительного стусла

1. труба вынимается из стусла и прорезается по заготовке болгаркой. В данной ситуации место реза будет выделено и риск ошибки сводится к нулю.

Готовый мерительный инструмент отличается высокой стоимостью. Чтобы снизить финансовые затраты при выполнении строительных работ можно изготовить аналог стусла самостоятельно. Для этого изготавливается деревянный каркас с нишей под трубы и при помощи мерительных инструментов наносятся насечки под разными углами.

Как ровно отрезать профильную трубу под 45 градусов. Резка под 45 градусов

Обычно, для того, чтобы повернуть трубу на 45 градусов используют фитинги, отводы с углом поворота 45 градусов, выполненных из того же материала, что сами трубы, если трубы стальные, то и повороты привариваются из стали. Для ПНД труб существуют электросварные или литые отводы под 45 градусов (заметим, что компрессионных фитингов с таким углом поворота в России найти практически невозможно).

Но, если все же нужно отрезать трубу круглого сечения из стали или различного вида пластмасс, то для этого понадобится лекало для резки труб под углом, форма которого рассчитывается ручным или машинным способом. Задача существенно упрощается, если под углом сорок пять градусов необходимо отрезать металлический профиль квадратного сечения.

Для обрезки на скорую руку можно воспользоваться обычным листом бумаги, сложенным по диагонали, с помощью которого размечают поверхность для будущего реза. Применяя сложенную бумагу, поступают следующим:

• проводят на прямой поверхности профиля в месте, где выполняется рез, строго перпендикулярную линию;
• прикладывают сложенный по диагонали лист бумаги к боковой поверхности острым концом к линии таким образом, чтобы верхний край бумажного треугольника находился заподлицо с верхней стороной металлического профиля.

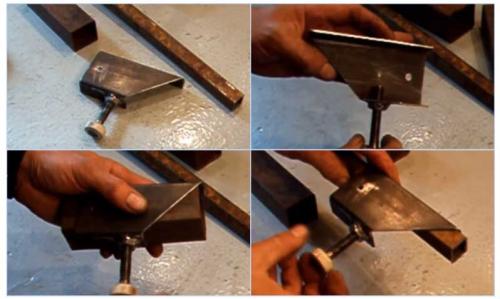

Рис. 2 Самодельный шаблон для резки трубы под 45 градусов

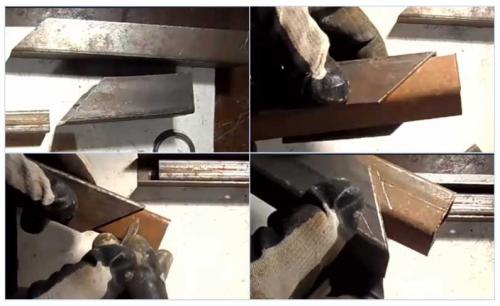

• проводят карандашом линию по боковой части листа под углом 45 градусов, после чего бумажный угол прикладывают к другой боковой стороне и обводят его карандашом (лучше воспользоваться тонким маркером).
