Обычная перпендикулярная резка под 90°, с помощью болгарки, осуществляется быстро и качественно, если не пренебрегать советами специалистов.

Многие считают, что если для отпиливания используется крупный инструмент с большим мощным диском, то можно не наносить разметки. Специалисты не рекомендуют пилить без нанесения меток, потому что после обрезки части могут не совместиться.

Особенности резки цилиндрической трубы под 45

Чаще всего сделать разрез под углом 45 градусов требуется при установке отопительных или водопроводных систем. Главной сложностью проведения работы является то, что после совмещения разрезанных частей трубы должен получиться прямой угол 90 градусов. Добиться качества проведения процесса резки поможет простой способ подготовки самодельного лекала:

• Приготовить обычный белый лист бумаги.
• Сложить его по диагонали.
• Выступающую часть листа нужно отрезать ножницами, чтобы в развернутом виде получился квадрат.
• Полученный треугольник надо обернуть так вокруг трубы, чтобы длинная сторона шла параллельно сечению.

Лекало из бумаги отлично подходит для разрезания металлических изделий посередине.

Бумажный шаблон

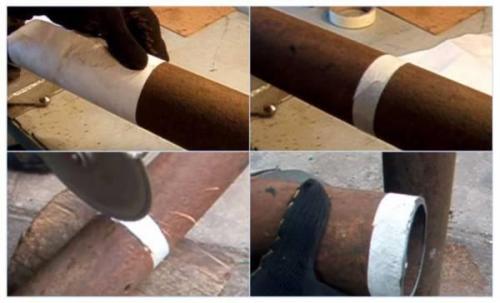

Сложенный вдвое получившийся треугольник нужно разделить на две части. Затем шаблоны нужно обернуть вокруг трубы, и зафиксировать при помощи скотча или изоленты. Шаблоны должны располагаться таким образом, чтобы один край основания совпадал со вторым.

Ножницами надо закруглить верхние углы обоих шаблонов. Получившиеся две заготовки нужного диаметра следует надеть на трубу, и отметить место разреза мелом или карандашом. Приготовленную размеченную часть можно смело отпиливать.

Для трубок небольшого диаметра, которые необходимо разрезать близко к краю, подойдет метод разметки с помощью емкости с водой. На глубокой емкости отмечается нужный угол наклона среза, затем в воду помещается конец трубки, и наклоняется к разметке. Линия контакта с жидкостью станет меткой для распиливания.

Как отметить место реза под 45 на профильной трубе

Не всем известно, как резать профильную трубу под 45 градусов болгаркой правильно и качественно. Специалисты советуют использовать для разметки профильной трубы с квадратным сечением обыкновенную треугольную линейку.

Сначала на одной из граней следует начертить прямую полосу, располагающуюся перпендикулярно борту трубы. Затем заготовку надо повернуть, и на соседнюю грань нанести косую метку. Она должна идти от края первой полоски под углом 45 градусов.

После этого изделие снова поворачивается, и проводится перпендикулярная линия. На четвертой грани останется лишь соединить проведенные ранее полосы по диагонали. Теперь можно приступить к распилу.

Шаблон для резки профильной трубы под 45 градусов. Резка трубы под сорок пять градусов или другим углом

При различных работах домашние мастера иногда сталкиваются с необходимостью разметки и резки труб под сорок пять градусов.

Существует большое количество приспособлений промышленного производства для резки труб под разными углами, но стоимость таких устройств достаточно высока. В статье будут рассмотрены способы разметки труб под рез в 45 градусов в домашних условиях, без использования дорогостоящих приспособлений.

Разметка и резка профильной трубы

Разметка профильной трубы с первого взгляда представляется достаточно простым делом. Однако, скругленные углы при ручной разметке будут давать серьезную погрешность. По этой причине, удобнее будет сделать простейшее приспособление для разметки профильной трубы. Резка трубы из метала под 45° при использовании этого приспособления упрощается в разы.

Приспособление для резки труб под сорок пять градусов представляет собой отрезок п-образного стального профиля, отрезанный под углом в 45 градусов. Размеры профиля подбираются таким образом, чтобы в него свободно помещалась размечаемая труба. Для изготовления данного приспособления понадобятся следующие инструменты:

• Угломер;
• Чертилка по металлу;
• Угловая шлиф-машина (болгарка);
• Отрезной диск;
• Напильник.

Изготавливается такое приспособление для резки труб достаточно просто. Его удобно использовать для нарезки большого количества труб, например для сварки каркаса ворот из профнастила .

Из профиля вырезается заготовка длиной порядка 20-30 сантиметров. С помощью угломера на одном из торцов отрезка размечается угол в 45 градусов. После разметки, с помощью болгарки профиль разрезается. На полученном шаблоне необходимо проконтролировать точность угла. При необходимости шаблон дорабатывается напильником.

Резка трубы под сорок пять градусов с помощью такого шаблона существенно упрощается. Заготовку трубы вкладывают в шаблон и размечают с помощью чертилки. При разметке необходимо проконтролировать длину заготовки. После этого труба разрезается по нанесенным меткам с помощью болгарки.

Труба надрезается по диагональным линиям с двух сторон, после чего прорезаются прямые линии разметки. Такое приспособление для резки труб под углом существенно экономит время и деньги.

Разметка и резка труб под углом круглого сечения

Когда необходимо разрезать круглую трубу под углом в 45 градусов, приспособление, рассмотренное выше, может не подойти. Резка трубы под 45 градусов в этом случае производится по бумажным лекалам, обернутым вокруг заготовки. Лекало для разметки можно скачать тут .

Такие лекала распечатываются из специальных компьютерных программ. Также в интернете можно найти и распечатать уже готовые лекала под наиболее распространенные типоразмеры труб. Какой бы способ резки труб не был выбран, необходимо следить за точностью нанесения разметки. От этого зависит точность реза.

В крупных заготовительных мастерских разметку и резку труб производят на разметочно-отрезном агрегате, который позволяет получать детали трубопроводов с допуском ± 1 мм.

В небольших заготовительных мастерских и на монтажной площадке разметку труб производят на разметочных стеллажах, применяя обычный разметочный и измерительный инструмент: линейки, рулетки, чертилки, шаблоны и др.

Разметка трубы заключается в определении ее заготовительной длины и нанесении необходимых осей. Разметив трубу для резки, на ней намечают начала всех изгибов, отверстия для врезки отборов и тройников.

L

L .

Как отрезать профильную трубу под углом 30 градусов. Способы резки труб

Чтобы отрезать профильную трубу, в том числе и под определенным углом, можно использовать следующий инструмент:

1. углошлифовальную машинку – болгарку (рисунок выше). Такой способ чаще всего применяется в бытовых целях, так как отличается простотой и доступностью оборудования;
2. ножовку по металлу. Использование ножовки не отличается сложностью, но процесс выполнения работы достаточно трудоемкий;

Применение ножовки по металлу для резки профтруб

1. электрический лобзик. Для резки металла потребуется приобретение специальной пилки с алмазным покрытием. Работа выполняется достаточно быстро;

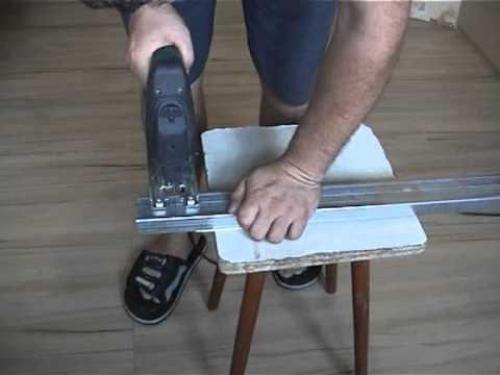

Резка профтруб электролобзиком

1. специальный станок для резки труб. Оборудование чаще всего используется профессионалами, так как отличается высокой стоимостью. В настоящее время специалистами используются два вида станков:

• оборудование с механической резкой, которая выполняется отрезным кругом или специальной пилкой;
• оборудование с лазером. Лазерная резка является более точной по сравнению с механическими аналогами.

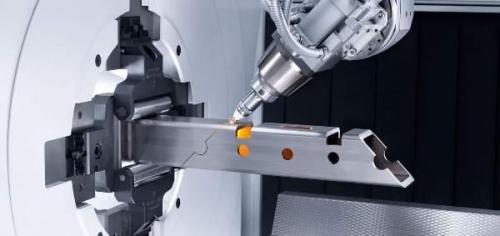

Использование специального станка с лазерной резкой

При выборе любого способа важно уделить особое внимание техники безопасности. В ходе резки профтруб образуется металлическая стружка, которая может повредить руки и глаза мастера, поэтому перед выполнением работы важно надеть перчатки и защитные очки.

Как отрезать профтрубу болгаркой

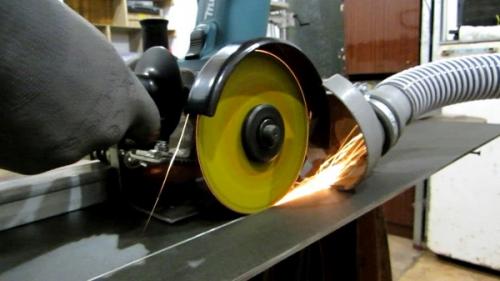

Наиболее популярным способом резки в бытовых условиях является применение болгарки. Как ровно резать болгаркой профильную трубу? Основная проблема выполнения работы заключается в корректной разметке.

Для нанесения разметки можно использовать:

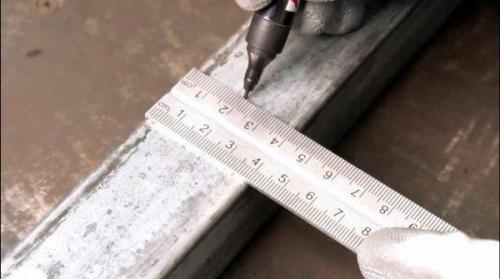

• рулетку, угольник, маркер (карандаш), строительный уровень. Простейшие инструменты позволяют достаточно точно разметить угол реза, но в ходе выполнения работы углошлифовальная машинка может отклониться от заданной линии (оборудование не опирается на подставки, а находится на весу, то есть в руках мастера), что приведет к ошибке. По этой причине данный способ используется крайне редко;

Нанесение разметки для реза при помощи угольника

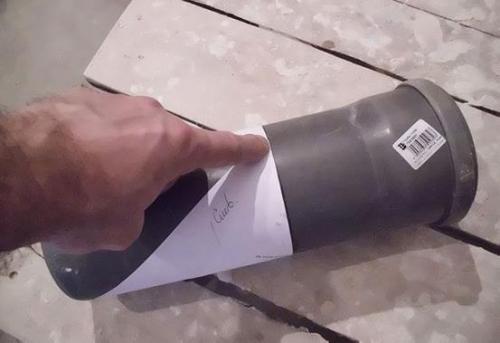

Применение бумажного лекала

Самое простое приспособление для корректной резки под углом, например, для изготовления теплицы – это лекало, изготовленное из плотной бумаги.

Чтобы сделать рез под прямым углом (90°), необходимо:

1. плотным листом бумаги обернуть трубу и добиться полного совмещения краев;
2. зафиксировать лист в данном положении;
3. режем профильную трубу вдоль края бумаги.

Рез трубы под прямым углом

Чтобы произвести рез профтрубы под углом 45°, необходимо сложить лист бумаги пополам (по гипотенузе) и обернуть трубу так, чтобы совместить острые концы полученного треугольника.

Лекало для отрезки под углом 45°

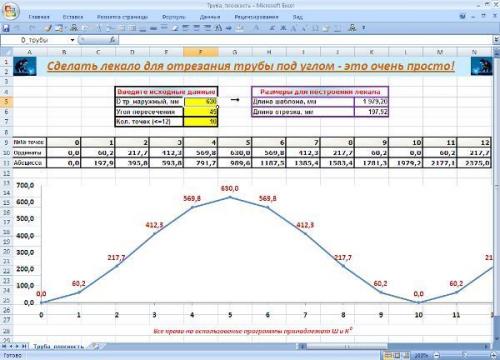

Автоматическое изготовление бумажного лекала компьютерной программой

Использование стусла

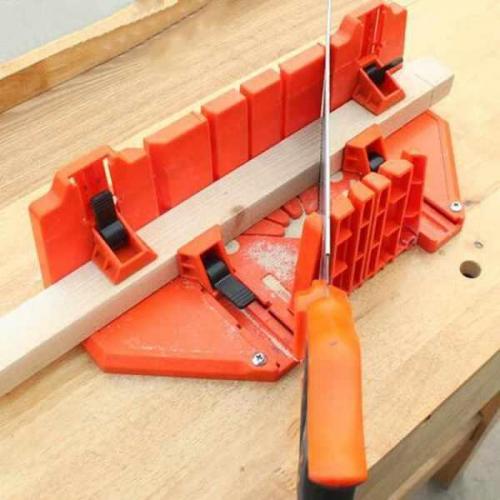

Корректно отрезать профтрубу под каким-либо углом позволяет строительное стусло. Приспособление применяется в следующем порядке:

1. профильная труба закрепляется внутри устройства и выравнивается под определенным углом;
2. при помощи встроенной ножовки делается предварительный рез;

Рез под углом при помощи строительного стусла

1. труба вынимается из стусла и прорезается по заготовке болгаркой. В данной ситуации место реза будет выделено и риск ошибки сводится к нулю.

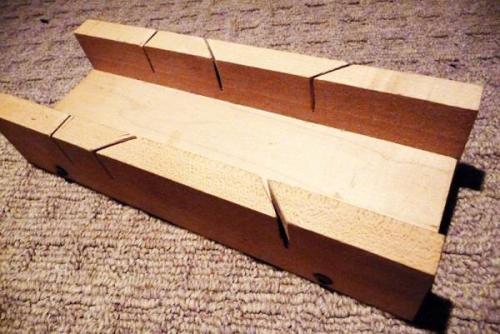

Готовый мерительный инструмент отличается высокой стоимостью. Чтобы снизить финансовые затраты при выполнении строительных работ можно изготовить аналог стусла самостоятельно. Для этого изготавливается деревянный каркас с нишей под трубы и при помощи мерительных инструментов наносятся насечки под разными углами.

Как ровно отрезать профильную трубу болгаркой. Резка листового металла болгаркой

Чтобы резать металл разных видов и толщины, используют соответствующие отрезные круги различной толщины и диаметров. Алгоритм выполнения распиливания листов следующий.

1. Для раскроя с помощью болгарки листовой металл предварительно укладывают на ровную поверхность.
2. Отмечают мелом (маркером) точные размеры вырезаемых фрагментов на поверхности листа.
3. Производят распиливание по отмеченным линиям, не меняя при этом угла первоначального наклона диска к рабочей поверхности, чтобы не произошло его заклинивания и поломки электроинструмента.

Если навыки распиливания листового металла болгаркой отсутствуют, рекомендуется предварительно  потренироваться на нежном материале — это даст возможность прочувствовать работу инструмента.

Нужно принимать во внимание, что более эффективно разрезает металл нижний ближний сегмент диска.

Выполняя резку листа металла, для получения качественного результата следует учитывать такие рекомендации.

1. Для улучшения охлаждения необходимо место пропиливания поливать водой , что также увеличит срок использования круга.
2. Приступать к разрезанию металла стоит только тогда, когда диск вращается: нельзя включать инструмент, если неподвижный круг соприкасается с поверхностью заготовки.
3. Чтобы пилить жесть (тонкий листовой металл) или вырезать разные геометрические фигуры, удобнее применять небольшие, выработанные круги («огрызки»).
4. Прижимать болгарку со значительным усилием не следует: резка должна происходить практически только под собственным весом УШМ.
5. Если отрезной круг остановится в прорези (при отключении электроинструмента), то возобновлять работу можно только после его извлечения.

Если распиливание листа происходит медленно, следует поменять рабочую насадку. Лишняя нагрузка на углошлифовальную машинку при резе металла приведет к ее перегреву либо заклиниванию вращающегося круга.
