Уроки сварки инвертором для начинающих – последовательность действий

Качество соединяемых конструкций при помощи сварки во многом зависит от опыта и необходимых знаний. Однако начинающим сварщикам приходится немного сложнее, поскольку они ещё мало ознакомлены с данным процессом.

Чтобы научиться делать качественных и надёжные сварочные швы, нужно ознакомиться хотя бы с основными правилами. В данной статье будут рассматриваться особенности электродуговой сварки (ММА).

Безопасность при сварке

Начинающему сварщику необходимо уделить должное внимание технике безопасности. Для  сварки инвертором следует приобрести специальную маску и перчатки, одежду из соответствующего материала.

Кроме этого, необходима обувь, выполненная из негорючего материала. Во время зачистки заготовок следует пользоваться защитными очками.

Выбор электродов для сварки

Подбирается электрод исходя из того, какой толщины требуется сваривать металл. Также рекомендуется использовать таблицы, где диаметр и толщина указываются касательно какого-то конкретного металла.

Кроме этого, имеет далеко не последнее значение и вид покрытия электрода. При соединении изделий из низкоуглеродистой стали используются кислые (А) электроды. Для более жёстких заготовок — основные (Б).

Чтобы осуществлять сварку в разных положениях, нужны рутиловые (Р) электроды. Произвести сварку в труднодоступных участках получится с помощью целлюлозных (Ц) электродов. Во время выполнения первых сварочных работ желательно пользоваться смешанными либо комбинированными расходниками, к примеру, рутил-целлюлозными электродами.

Настройка силы тока

Изначально понадобится провести несколько экспериментов с ориентиром на усреднённые значения. Спустя некоторое время удастся подбирать силу тока, основываясь на личном опыте.

Стоит знать, что сила тока зависит от используемого диаметра электрода.

Розжиг дуги электродом

После того, как расходник будет установлен в держатель и выбрана подходящая сила тока, стоит приниматься за розжиг дуги. Сделать это можно двумя способами: касанием либо чирканьем.

В первом варианте разжигается дуга после касания стержня о заготовку. Со вторым тоже сложностей не возникнет. Требуется просто чиркнуть электродом по металлической поверхности. Однако таким способом не удастся разжечь дугу в труднодоступных местах.

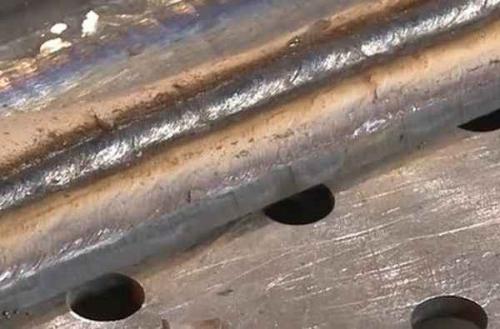

Как сделать сварочный шов качественным

Получить прочный шов можно лишь в том случае, если научиться правильно вести электрод. В процессе сварки необходимо постоянно контролировать сварочную ванну и выполнять отделение металла от шлака.

При выполнении сварки электрод стоит держать на пару мм от поверхности свариваемой детали. При этом угол наклона электрода может колебаться 30-60 градусов.

Для создания вертикальных и горизонтальных швов — углом вперёд. При выполнении соединений в труднодоступных местах — прямой угол. Когда свариваются изделия в углах и на стыках — углом назад.

Скорость движения электрода должна быть не очень быстрой и не очень медленной. Иначе присутствует риск непровара либо прожога металла.

Начинающему сварщику не менее важно проработать траекторию движения электродом. И стоит помнить, что сварщик никогда не станет профессионалом, зная только одну теорию. Важна практика!

Сварка электродом для начинающих. Азы сварочных работ

Чтобы вызвать образование электрической дуги, нужно, чтобы соприкоснулись два разнозаряженных токопроводящих элемента. Одним из них, отрицательным, выступает электрод, а другим свариваемая поверхность, к которой подсоединяется металлический зажим, кабель от которого подключен положительному выходу инвертора.

Сварка электродом обусловлена расплавлением металла теплом, выделяемым дугой. Чтобы шов получился ровным, она не должна прерываться. Итак, для начала работы необходимо установить электрод, настроить инвертор, зажечь дугу и научиться её контролировать.

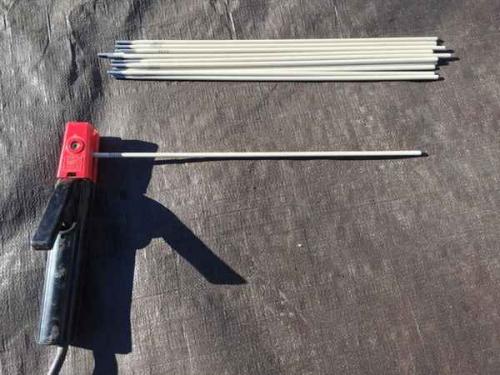

Установка электрода

Инверторный аппарат снабжен двумя кабелями. На конце одного из них закреплен зажим-прищепка, которым он цепляется за металлическую деталь. А второй кабель оснащен держателем для электрода, который может быть винтовым или пружинным.

Сварочные кабели

У винтового держателя нужно открутить головку на ручке, а после установки электрода в гнездо снова закрутить её. С пружинным проще: достаточно нажать на клавишу, чтобы открыть гнездо.

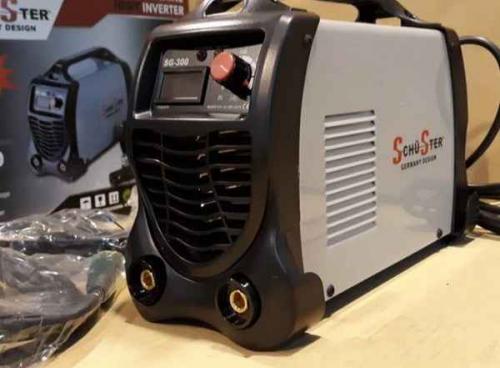

Подключение сварочного аппарата

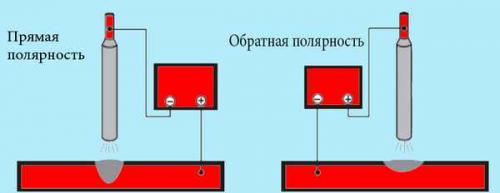

Сварочные кабели подключаются к инвертору через специальные выходы на корпусе прибора с разной полярностью. К какому из них присоединить зажим, а к какому электрод, зависит прежде всего от свариваемых материалов. С этим моментом нужно разобраться, чтобы понять, как правильно варить сваркой, и не путаться:

• Стандартное подключение для сварки стальных деталей – минус на кабель массы с электродом, а плюс на кабель с зажимом. Оно носит название прямой полярности и подходит для большинства соединений, требующихся в быту. Прямая полярность обеспечивает классическое движение электронов от минуса к плюсу, при котором они передают металлу значительную часть энергии и лучше нагревают его.
• Если выполнить подключение зажима на минус, а электрода на плюс, получим обратную полярность с меньшей степенью нагрева. Что бывает необходимо при сварке изделий из нержавеющей стали и в некоторых других случаях.

Стрелочками на схеме указано направление движения электронов

Совет! Овладевать азами сварки лучше всего на деталях из «черного» металла, используя подключение с прямой полярностью.

Теперь можно включать аппарат в сеть и приступать к работе.

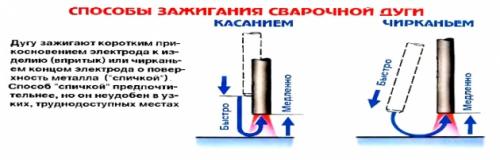

Зажигание электрической дуги

Перед тем как научиться варить сваркой, нужно вызвать появление дуги, для чего осуществляют кратковременный контакт электрода с металлической деталью. Сделать это можно двумя способами: впритык и чирканьем:

• Розжиг впритык заключается в постукивании по металлу кончиком подключенного электрода.
• Зажигание дуги чирканьем выполняется аналогично тому, как зажигается спичка о коробок.

Преимуществ ни у одного из этих способов нет – каждый делает так, как ему больше нравится и удобно.

Главное, чтобы движения были достаточно быстрыми, а контакт кратковременным, иначе электрод «прилипнет» к металлу. Особенно часто это случается с новыми, ещё не побывавшими в работе электродами.

В то же время частично израсходованный электрод может не зажечься сразу из-за образовавшегося на его кончике наплыва от расплавленного защитного покрытия. Его проще отбить методом постукивания.

Непосредственно к тому, как правильно варить электросваркой, можно переходить после уверенного овладения навыком возбуждения дуги. Но для начала стоит разобраться, что происходит или должно происходить в процессе. Без этого двигаться дальше не получится.

Источник: https://baget-bez-stusla.aystroika.info/stati/uroki-dlya-nachinayushchih-svarshchikov-tehnologiya-svarochnyh-rabot

Сварка для начинающих полуавтоматом. Принцип работы

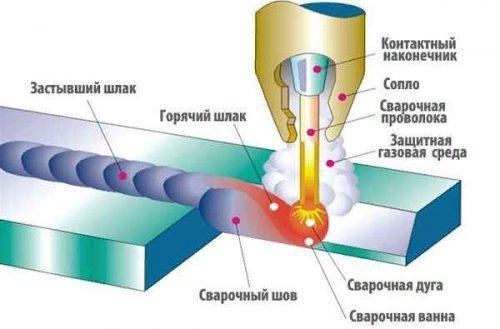

Теория сварки полуавтоматом заключается в следующем. Главная особенность состоит в том, что вместо электродов находит применение сварочная проволока, поступающая в зону сварки непрерывно.

Сваривание полуавтоматами может осуществляться в углекислом газе (MAG) или в инертном (MIG). Технология сварки полуавтоматом с углекислотой и инертными газами предполагает установку величины расхода проволоки на аппарате. На выходе проволоке предстоит пройти через отверстие в контактном наконечнике. Между проволокой и свариваемой деталью возникает дуга, металл от действия высокой температуры начинает плавиться, что приводит к образованию сварочной ванны. Она начинает перемещаться вслед за горелкой. Сзади остается сварочный шов, который постепенно начинает остывать.

Для формирования облака газа, имеющего конкретную форму и плотность, служит сопло. Газ в него поступает через рассеиватель, который расположен на месте крепления контактного наконечника.
Понятно, как работает сварочный полуавтомат с газом. Однако, имеется вариант без его использования. В этом случае находит применение особая проволока, которая представляет собой тонкую трубочку с флюсом внутри.

Поскольку флюс обладает порошковой структурой, то и проволоку называют порошковой. При сварке флюс, сгорая, выделяет газ, создающий защитную среду. Для начинающих сварка полуавтоматом без газа является хорошим и более простым способом получить общие сведения об особенностях процесса. Для ответственных конструкций предпочтительной является сварка с газом.

Сварка металла для начинающих. Пошаговая инструкция по сварке инвертором для начинающих

Инверторная сварка для начинающих начинается с азов. Для начала необходимо изучить технологию работы и процесс использования штучных электродов. Следующее, что нужно сделать, это определить предельные возможности электрической сети помещения, где планируется работать, оборудовать место и продумать подключение силового кабеля для запитывания прибора.

Далее начинающему мастеру для сварки инвертором нужно подготовить тонкий металл (конструкционный или листовой прокат небольшой толщины), пачку электродов, диаметр основного покрытия которых составляет 2-3 мм, металлическую щетку для зачистки поверхностей обрабатываемых заготовок и швов.

Шаг 1. Настройка силы тока

Качество сварочного шва во многом зависит от того, насколько правильно подобран ток инвертора. Если вы новичок в этом деле, то лучше воспользоваться специальными таблицами, которые прилагаются к каждому прибору, где указаны значения, соответствующие диаметру электрода, толщине металла.

Устанавливается необходимая сила тока путем поворота регулятора после включения тумблера питания инвертора. На каждом устройстве шкалу значений можно найти в разных местах, у одних – на лицевой панели по дуге поворота регулятора, у других – на цифровом индикаторе.

Однако нужно помнить, что выставленная величина силы тока может быть не той, что потребуется, и при выполнении пробных сварных швов для лучшего провара ее придется подстраивать.

Шаг 2. Подключение электрода

Конец штучного электрода, то есть часть, не покрытая обмазкой (20–30 мм), фиксируется в держателе, через который подается сварочный ток. На сегодняшний день чаще всего используются «прищепки» (зажимные держатели с профилированной под стержень электрода внутренней частью губок). Они очень удобны в использовании и обеспечивают быструю замену огарков на новые электроды и жесткую фиксацию.

Самый простой и быстрый способ научиться варить электросваркой. Как подготовить детали

Обработка шва

Зону стыковки двух деталей, где будет формироваться сварочный шов, следует очистить от загрязнений и влаги, также с кромок нужно с помощью металлической щётки удалить ржавчину, остатки лакокрасочных составов (металл по паре сантиметров от стыка зачищается до блеска). Если толщина деталей превышает 3 мм, то с кромок рекомендуется снимать фаску, что позволяет добиться хорошего проваривания металлического массива.

Ориентирование деталей

Проще всего выполнять ручную дуговую сварку, если сварочный шов располагается на горизонтальной поверхности (сварка «в нижнем положении»). При таком способе наиболее удобно выполнять контроль сварочной ванной. Сила тяжести действует на расплав сверху вниз, не сдвигая его, она помогает присадочному металлу электрода переноситься в создаваемый пользователем шов. Именно поэтому, если есть возможность, новичку лучше варить на столе, а уже затем укрупнённые детали собирать «на месте».

Вертикальное положение сложнее, но встречается часто, при этом способе ориентирования варить приходится или вертикально, или горизонтально на вертикальной плоскости. В первом случае шов чаще всего ведут снизу вверх, но для тонкого металла лучше двигаться сверху вниз — так он меньше прогревается и меньше опасность прожига. А особенность второго типа сварки (горизонтально на вертикальной поверхности) заключается в том, что сварочную ванну «протягивают» перпендикулярно силе тяжести, поэтому, чтобы металл не вытекал, количество расплава (размер сварочной ванны) должно быть минимальным, дугу выдерживают максимально короткой.

Потолочная сварка по понятным причинам самая сложная и малопроизводительная, непрофессионалу лучше за неё не браться.

Нужно также отметить, что при сварке детали могут различными способами располагаться друг относительно друга. От этого выделяют несколько типов сварки: встык, внахлёст, угловая, тавровая. Сварка встык выполняется «почти прямым» электродом, в остальных трёх типах электрод будет наклонён, так как проварить нужно две детали, расположенные во взаимно перпендикулярных плоскостях. Есть проблема: например, если угловое соединение деталей расположить на столе обычным способом, то в сечении мы видим литеру L, то есть нижняя кромка будет из-за силы тяжести больше попадать в зону сварочной ванны. Именно поэтому есть смысл расположить детали «в лодочку» (сечение в виде V), тогда обе кромки хорошо проварятся.

Источник: https://baget-bez-stusla.aystroika.info/stati/cvarka-invertorom-dlya-nachinayushchihosnovyuroki-i-tehnika-vidy-elektrosvarki

Уроки сварки инвертором для начинающих

Уроки сварки инвертором для начинающих – подключение и настройка инвертора

Совсем необязательно становиться профессионалом в сфере сварки, чтобы научиться варить для себя. Самое главное понимать, как правильно обращаться со сварочным аппаратом, знать азы настройки инвертора и некоторые другие особенности.

В этом уроке мы рассмотрим: как правильно варить инвертором и что для этого нужно знать. Несмотря на всю кажущуюся сложность, освоить сварочный аппарат можно всего за один день, как следует потренировавшись. Между тем, не рекомендуется сильно нагружать глаза, так как это может негативно сказаться на общем самочувствии.

С чего начать варить — первый урок сварки

ММА сварка представляет собой ручную дуговую сварку плавящимся электродом с покрытием. Сегодня это наиболее доступный способ сваривания металла, для которого необходимо иметь следующие приспособления:

• Сварочный инвертор;
• Электроды;
• Маску Хамелеон или обычный щиток для сварки.

Начинать осваивать сварку лучше всего с азов. Следует разобраться с тем, какими именно варить металл электродами и как настроить силу тока на инверторе.

Сила тока настраивается очень просто. Для этого необходимо лишь знать, какой по толщине металл будет свариваться. Обычно в быту варят металл небольшой толщины, редко превышающей 5 мм. Для сварки металла 2-5 мм толщиной потребуется электрод тройка, то есть, его диаметр составляет 3 мм.

Настройка силы тока на инверторе

Определившись с толщиной свариваемого металла и нужным диаметром электродов, можно рассчитать необходимую силу тока для сварки. Для электродов 3 мм, сила тока должна быть около 90 Ампер. Вообще, сила тока рассчитывается так: на 1 мм электрода необходимо 30 Ампер.

После того, как с силой тока определились, можно подключать инвертор и пробовать варить. Важный момент! Поскольку инвертор выдаёт постоянный ток, то у него есть плюсовой и минусовой вывод. Следовательно, можно легко менять полярность, подключая электрод к плюсу инвертора или, наоборот, к минусу.

Несколько слов про полярность инвертора

Если к плюсу инвертора подключить кабель с, то мы получим обратную полярность. На обратной полярности варят тонкие металлы, толщина которых 2 и менее миллиметров.

Если к плюсу инвертора подключить кабель массы, то мы получим прямую полярность. На прямой полярности варят толстый металл, так как его можно хорошо прогреть и проплавить электродом. Таким образом, сварное соединение получится максимально надежным.

После подсоединения сварочного инвертора можно попробовать зажечь сварочную дугу. Инициализация дуги происходит двумя способами. Первый заключается в том, чтобы слегка стукнуть электродом о поверхность металла и сразу же отвести его вверх.

Внимание! Электрод должен отводиться от поверхности металла на небольшое расстояние, так называемую, около 3 мм. В противном случае, если сделать разрыв слишком большим, то сварочная дуга может погаснуть.

Второй способ инициализации сварочной дуги заключается в лёгком чирканье электродом о поверхность металла. Как будто вы поджигаете спичку о коробок. Этот способ более простой и к нему прибегают даже опытные сварщики, если нужно быстро прогреть электрод или сваривать плохо подготовленный, ржавый металл.

Как правильно варить электродом. Как варить электродом?

За последние несколько сотен лет человечество освоило эту довольно хитрую науку без преувеличений идеально. Это значит, что у Вас есть все шансы научиться владеть аппаратом для сварки. Ниже мы расскажем несколько секретов для чайников.

Как варить электродом правильно?

Одна прочитанная статья, несколько переведенных электродов (хотя кто знает, может быть получится обойтись и без потерь) – и Вы станете мастером по соединению металлических поверхностей воедино. Начнем?

Немного теории

Перед тем как приступить непосредственно к делу, придется разобраться в нескольких вещах. Для начала выясним, что нам понадобится.

Во-первых, это сварочный аппарат. Вы можете найти, купить или попросить у соседа огромный трансформатор. Но пользоваться им совершенно неудобно и непрактично. Лучший вариант – купить инвертор, который безопасен для сети и имеет множество полезных функций.

При его выборе обращайте особое внимание на технические характеристики. Для бытовых нужд вполне достаточно аппарата с током 140-160А и периодом нагрузки 50% (5 минут работы – 5 минуты перерыва). Этих параметров хватит для того, чтобы получить качественный сварной шов с использованием электрода в 3,2 мм.

Подключаем источник питания

Типовая схема подключения выглядит следующим образом: плюс источника тока присоединен к электроду, который благодаря этому нагревается гораздо сильнее, чем материал. Конечно, в этом случае стержень сгорает быстрее, но риск проплавить металл детали (а мы работаем с не слишком массивными элементами, если речь идет о бытовой сварке) минимален.

И наконец-то варим!

Поговорим теперь непосредственно о самом процессе. Сразу обрадуем, все многостраничные описания практически бессмысленны. Они могут повлиять лишь на форму шва, но никоим образом на его качество. Согласитесь, простое прямое соединение смотрится гораздо лучше (да и прочностные характеристики изделия обеспечивает более высокие), чем сложный в исполнении зигзаг, обрамленный непроварами и дырками.

Поэтому давайте рассмотрим несколько советов о том, как варить без заморочек.

Алгоритм сварки

1. Перед началом работ выберите удобное для себя положение рук. Стержень нужно держать так, чтобы место сварки было отлично видно. Идеальный вариант расположить электрод под углом 30° от перпендикуляра, проведенного к будущему соединению. Для работы в труднодоступных местах, со стыковыми или угловыми соединениями можно выбрать другое, более удобное положение.

2. Время зажигать! Для того чтобы поджечь сварочную дугу нужно просто чиркнуть электродом о деталь или подвести стержень к поверхности под прямым углом (резко), а затем поднять его на несколько миллиметров.

3. Дуга горит, электрод расположен очень близко к детали (его обмазка касается поверхности) – самое время передохнуть, ожидая пока на металле появится красное пятно, превращающееся в сварочную ванну. С этого момента сконцентрируйте внимание на цвете: как только красный в центре начнет сменяться оранжевым, а поверхность «задрожит», немедленно переходите к следующему пункту.

4. Сварочная ванна

После того, как сварочная ванна (это капля расплавленного металла) появилась, перемещайте электрод дальше по шву буквально на несколько миллиметров за шаг и снова дожидайтесь образования «оранжевых колебаний». Не забывайте при этом постоянно приближать электрод к свариваемой поверхности, практически опуская его в расплавленный металл.

Почему «практически»? Все просто: прижмете вплотную – сработает защита от короткого замыкания, слишком отдалите – ванне не хватит материала, чтобы сформироваться. Для того чтобы легче ориентироваться, возьмите за правило слега упирать обмазку стержня в деталь.

Раньше мы уже говорили о том, что электрод можно перемещать по прямой. Однако если у Вас проснулась жажда творчества – можете сделать свой шов «фигурным».

5. Очень важно правильно закончить процесс сварки. Не стоит резко обрывать шов. Плавно доведите дугу до обрыва, уделяя особое внимание тому, чтобы электродный металл заполнил кратер до самого конца.

И в завершение – небольшой лайфхак: если Вы все-таки прожгли дыру в металлической поверхности, не бросайтесь на ее устранение: заварите отверстие уже после завершения работы, когда уберете чешуйки шлака со всего шва.
