Как ровно отрезать трубу вдоль. Для индивидуального использования

Как ровно отрезать трубу вдоль. Для индивидуального использования

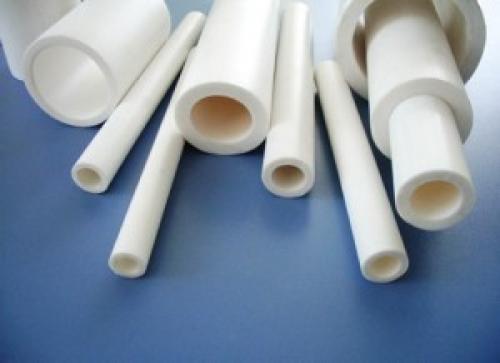

Применяются в домовладениях, частном строительстве и мелком бизнесе. Имеют дело с малыми и средними диаметрами (до 250 мм), применяемых в системах

• Водоснабжения.
• Отопительных.
• Канализационных.
• Вентиляционных.

К такому инструменту относятся:

• Резаки. Применяются, чтобы ровно отрезать полимерную трубу до 75 мм. Для проведения ровного и аккуратного разреза имеют зубчатый механизм. Заготовка сначала зажимается полочным зажимом, который надежно ее фиксирует и не дает уйти с линии реза.
• Дисковый резак. Подходит для вентиляционных и канализационных полимерных труб диаметром до 200 мм. Лезвие не секаторного типа, а в виде диска, катящегося по поверхности заготовки. Разрез осуществляется за несколько оборотов. Не подходит для металлопластикового проката, поскольку может смять тонкий металлический вкладыш.

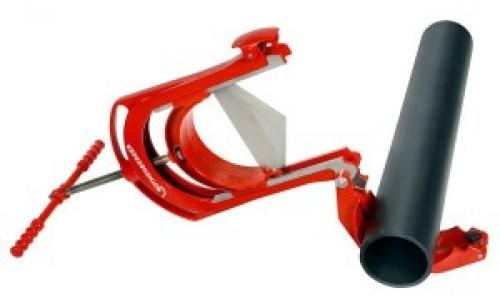

• Гильотина. Плоский косой нож движется в направляющих и позволяет ровно отрезать необходимую длину за один проход. Выпускается как с электроприводом, обеспечивающим большую производительность, так и с ручным.
• Ножовка по металлу. Классический слесарный инструмент позволяет ровно отрезать зажатую в тиски заготовку. При использовании важно вести пилу плавно, с постоянным усилием и без перекосов. Образующиеся после работы ножовкой заусенцы следует зачищать напильником.
• Угловая шлифмашина, УШМ. В обиходе называется «болгаркой». Этому универсальному инструменту по зубам любые материалов и диаметры. Для того чтобы обрезать трубу болгаркой, используют специальные абразивные отрезные диски.
• Электрический лобзик. Весьма популярный среди домашних мастеров инструмент может резать и трубы, но из- за увода гибкого лезвия в сторону о точности придется только мечтать
• Сабельная пила. Инструмент пока не получил широкого распространения среди российских мастеров. Регулируемый упор пилы и ее мощное лезвие позволяют отрезать прокат даже на весу и вплотную к стене.

Как распилить пластиковую трубу вдоль. Чем резать пластиковые трубы: 3 простых варианта. Как ровно отрезать пластиковую трубу?

После работы с этим инструментом срез обычно нуждается в корректировке. Если есть заусенцы, их следует удалить и устранить заусенцы. В целом, срез должен быть прямым, а труба чистой.

Чем резать пластиковые трубы: 3 простых варианта

Труба из ПВХ — один из самых универсальных и полезных строительных материалов, но для того, чтобы отрезать ее до нужного размера, нужен способ. Существует множество способов (включая различные типы/марки резаков) для резки ПВХ, но мы перечислили некоторые методы и инструменты, показанные ниже, для простой и безопасной резки труб ПВХ.

Вот как выглядит типичная ножовка

Ножовка является наиболее распространенным методом резки труб ПВХ, поскольку у большинства людей уже есть одна из этих пил в ящике с инструментами или в гараже. Ножовки и ножовочные полотна работают хорошо, но отнимают много времени и могут привести к дополнительной работе по очистке от пыли концов отрезанной трубы ПВХ. Ножовка по металлу или ножовка — идеальный инструмент, если вам нужно отрезать только один или несколько кусков трубы. Врезные кусачки обычно поставляются в комплекте с коробкой для угловых срезов и могут использоваться вместе для получения гладких, ровных срезов.

Ножничный труборез

Ножницы подходят для ПВХ толщиной не более одного дюйма.

Ножницы для труб из ПВХ недороги и просты в использовании. Их можно приобрести в большинстве хозяйственных магазинов или магазинов товаров для дома в разделе сантехники. Однако они имеют ограниченную режущую способность и могут быть тяжелы для рук, поскольку идеально подходят для небольших труб. Ножницы для пластиковых труб следует использовать только для ПВХ толщиной 1 дюйм или менее.

Резак для труб с трещоткой

Электрическая пила идеально подходит для резки большого количества труб из ПВХ. Однако электрические пилы стоят дорого. Если вы уже владеете таким инструментом или имеете к нему доступ и знаете, как им безопасно пользоваться, вы можете использовать имеющийся деревянный нож для резки труб ПВХ без необходимости покупать специальный нож. Убедитесь, что вы прочитали и поняли инструкции, прилагаемые к торцовочной пиле.

Резка выполняется идеально одновременно в двух частях, и снятие фаски также выполняется в двух частях. Быстрее, проще. Вам не нужно брать с собой шлифовальную машинку или ножовку. Это очень практично. Вы нажимаете на кнопку, вставляете его и отправляетесь в путь.

Как отрезать пластиковую трубу в труднодоступном месте

Часто канализационная труба из ПВХ находится близко к стене или даже в углублении. Невозможно подобраться достаточно близко, чтобы разрезать его специальным инструментом. Что же делать? Но таких примеров много, и не только с канализационными трубами, но и с полипропиленовыми трубами большого или малого диаметра, даже в труднодоступных местах. Выход из таких ситуаций есть, и он довольно прост.

Понадобится

• Капроновые или нейлоновые нитки (в них нет недостатка — они есть в каждом швейном магазине).

Другие виды ниток, такие как хлопчатобумажные и бумажные, не подходят. Это все, что вам действительно нужно. Только тряпка для уборки разливов и хлопчатобумажные перчатки.

Режем трубу в труднодоступном месте

Все очень просто. Смотайте примерно метр пряжи, ее не нужно разрезать, можно просто держать в руке. Намотайте его на трубу.

Если вы носите перчатки, лучше надеть их. Потяните нить обеими руками к месту, где вы хотите сделать разрез. Потяните за нить сначала одной рукой, а затем другой.

Трубки должны быть надежно закреплены, чтобы они не могли оторваться. Если нет, попросите кого-нибудь подержать его, пока вы пилите. Через минуту или две трубка будет распилена.

Это довольно просто, но требует навыков. Нередко нить обрывается во время резки — ничего страшного, возьмите другую и продолжайте.

Понятно, что большое количество труб невозможно разрезать такими методами, но если речь идет о небольшом ремонте, то можно вполне обойтись без больших, дорогих режущих инструментов.

Как разрезать трубу пнд вдоль. Чем резать трубу ПНД?

На чтение 4 мин

Процесс порезки полиэтиленовых труб пнд типа – это не такая простая операция, как могло бы показаться на первый взгляд. Ведь трубы из полиэтилена низкого давления имеют очень толстые стенки, а сам конструкционный материал, хоть и поддается механической обработке, но характеризуется еще и высокой упругостью.

Поэтому в данной статье мы разберемся: как и, главное, чем резать трубу ПНД типа. Эта информация пригодится любому сантехнику – и профессионалу, и любителю, – решившему заняться монтажом трубопроводов из полиэтилена низкого давления.

Процесс порезки полиэтиленовых труб пнд

Преимущества ПНД

Из полиэтилена низкого давления можно изготовить практически идеальную трубу, из которой можно собрать и бытовую и промышленную магистраль.

Ведь ПНД труба обладает следующими достоинствами:

• Инертностью к химическим реагентам, что гарантирует долговечность трубопровода. Ведь инертная труба не реагирует и на внешние, и на внутренние «раздражители».

Сочетанием кольцевой жесткости и гибкости. Полиэтиленовые трубы можно «прикопать» на глубину 8-10 метров. Одновременно с этим, такая труба не боится подвижек грунта и гнется под любым углом (при разумном подходе к радиусу изгиба).

• Хорошими звукоизоляционными качествами, что особенно ценят сборщики систем отвода стоков.

Сортамент ПНД труб

• Отменной морозоустойчивостью — ПНД труба может замерзнуть, но лопнуть – никогда! Ведь благодаря эластичности такая труба переносит любые линейные деформации.

Кроме того, сортамент ПНД труб более чем обширен – пропускной диаметр колеблется в пределах от 15 до 1600 миллиметров. Для конструкторов трубопроводов это хорошо — такой «прокат» можно использовать в строительстве и промышленных, и бытовых и коммунальных магистралей, а вот для сборщиков не очень – разрезать трубу диаметром 100 миллиметров очень сложно, а 1,6-метровое изделие режется только особым инструментом.

Инструменты для резки полиэтиленовых труб

Технологии монтажа ПНД трубопроводов (встык, в раструб и на муфту) выдвигают особые требования к качеству среза. Торец трубы должен быть отрезан строго под прямым углом к центральной оси трубопровода. А на его поверхности недолжно быть заусенцев и заломов .

Поэтому резку полиэтиленовых труб проводят только с помощью особого инструмента и оборудования.

И в число таких «особых» инструментов, в первую очередь, стоит причислить следующие образцы режущего оборудования:

Гильотина для резки полиэтиленовых труб

• Круговые резаки, которые используются для резки бытовых труб — диаметром от 15 до 160 миллиметров. Причем резаки разбиты на три группы: первой разделяют водопроводные трубы, диаметром 15-63 миллиметра; второй – канализационные трубы для внутренней прокладки, диаметром 50-110 миллиметров; а третьей – трубы для внешних магистралей, диаметром 110-160 миллиметров.
• Гильотины трубные, которые используются для резки «проката» с диаметром от 63 до 350 миллиметров. Причем труборез-гильотина для полиэтиленовых труб гарантирует высочайшее качество среза .
• Ручные труборезы, у которых режущим инструментом является стальной нож, приводимый в движение зубчатым зацепом. Таким инструментом можно разрезать только сравнительно тонкие трубы, диаметром от 15 до 30 миллиметров. Причем после среза торец придется выравнивать калибратором, поскольку стальной нож сминает тело трубы в процессе разделения.

• Электрифицированные резаки, питаемые от сети или аккумуляторов. Этот инструмент работает в широком диапазоне диаметров. Но его приобретение оправдано только в случае больших объемов монтажа. Поэтому электрические труборезы приобретают лишь профессиональные сантехники. Для бытовых нужд довольно и ручного инструмента.
• Ленточные пилы – это самая сложная и дорогостоящая разновидность инструмента для разделения труб. Как правило, такая пила монтируется на консоли станка, на рабочий стол которого укладывают полимерную трубу. Причем на подобные ухищрения идут ради производительности ленточной пилы. Такой инструмент «распиливает» даже 1600-миллиметровые трубы, обеспечивая высочайшее качество среза.

Как видите: решить проблему резки полимерных труб можно с помощью разного инструмента: ручного и электрифицированного, габаритного и рассчитанного на работу с небольшими трубами. Поэтому такие инструменты приобретают под конкретные диаметры полимерного «проката» и конкретные объемы резки.

И если вам нужен резак для небольших труб, то лучшим выбором для вас будет гильотина или круговой труборез, ну а огромные трубы можно разделить только ленточной пилой.

Источник: https://baget-bez-stusla.aystroika.info/novosti/kak-raspustit-trubu-vdol-trebuemye-instrumenty

Как разрезать полипропиленовую трубу вдоль. Как разрезать трубу ровно вдоль: фото и видео-инструкции

При монтаже различных конструкций иногда требуется разрезать трубу вдоль. Данная работа не так проста, как это кажется на первый взгляд. Для того чтобы конструкция была качественной и надежной, требуется выполнить эту работу ровно. Только в этом случае линия сварки будет правильной и точной.

Учимся резать трубы

Требуемые инструменты

Для того чтобы разрезать трубу вдоль ровно, очень важно подобрать правильный инструмент. От него во многом зависит качество работы. Итак, рассмотрим наиболее подходящие инструменты для работы над трубой:

• Браслетка с прорезью. Это оборудование предназначено специально для выполнения разреза. Оно удобно и позволяет выполнить работу качественно;
• Лобзик. Позволяет выполнить ровный и аккуратный разрез. В этом случае вам не придется приобретать специального оборудования;

• Напильник. И в этом случае разрез получается ровным и качественным. Однако работа как с напильником, так и с лобзиком, занимает достаточно времени;
• Болгарка. Инструмент позволяет выполнить работу быстро и относительно просто. Однако есть и минусы. Разрез получается недостаточно ровным.

Вы можете выбрать тот инструмент, который вам более подходит, или который уже имеется в вашей мастерской.

Выполнение работы

Сначала рассмотрим, как разрезать трубу вдоль ровно посредством браслетки с прорезью. Выполняется работа просто. Требуется надеть приспособление прорезью вверх на конструкцию, а затем, крепко держа конструкцию, выполнить надрез. Затем браслетка убирается, берется пила, помещается в отверстие приспособления. Браслетка крепится прорезью вниз. После этого вы можете разрезать трубу вдоль ровно.

Можно воспользоваться и другим методом. Труба кладется на гладкую поверхность. Затем она крепко фиксируется. Закреплять конструкцию необходимо с обеих сторон. Выполнить это можно с помощью массивных уголков. Для надежности рекомендуется закрепить конструкцию по всей ее поверхности с помощью бруска. Так можно предотвратить ее вращение при выполнении работы. Затем отмечаются вершины. Шнуркой, смоченной в чернилах, выполняется контур. Измеряется размер окружности. Выполняется шаблон, представляющий собой нить длиной в половину окружности. Он фиксируется на гвоздях. От линии, выполненной ранее, обозначаются точки на другом краю конструкции. Затем можно разрезать трубу вдоль. Делать это можно при помощи любого из инструментов, описанных ранее.

Есть и третий метод. Обозначаются две точки на поверхности. В соответствии с ними протягивается нить. Для четкого обозначения линии и предотвращения ее забивания строительным мусором можно закрепить на этом месте бумажный скотч. Край его должен соответствовать краю натянутой веревки. Именно этот край и обозначает место, по которому выполняется разрез. После этого можно разрезать трубу вдоль. Если разрез вы выполняется с помощью полотна от ножовки по металлическим поверхностям, для удобства работы рекомендуется прикрепить к краю полотна ветошь или другой материал. Они позволят надежней захватить полотно руками.

Как ровно отрезать профильную трубу. Способы резки труб

Чтобы отрезать профильную трубу, в том числе и под определенным углом, можно использовать следующий инструмент:

1. углошлифовальную машинку – болгарку (рисунок выше). Такой способ чаще всего применяется в бытовых целях, так как отличается простотой и доступностью оборудования;

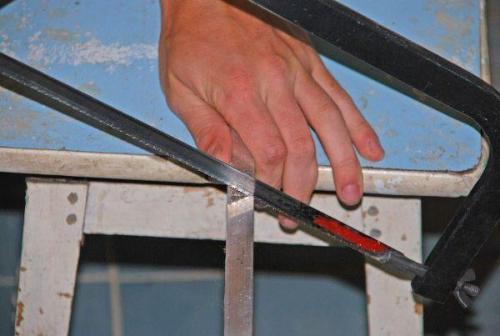

2. ножовку по металлу. Использование ножовки не отличается сложностью, но процесс выполнения работы достаточно трудоемкий;

Применение ножовки по металлу для резки профтруб

1. электрический лобзик. Для резки металла потребуется приобретение специальной пилки с алмазным покрытием. Работа выполняется достаточно быстро;

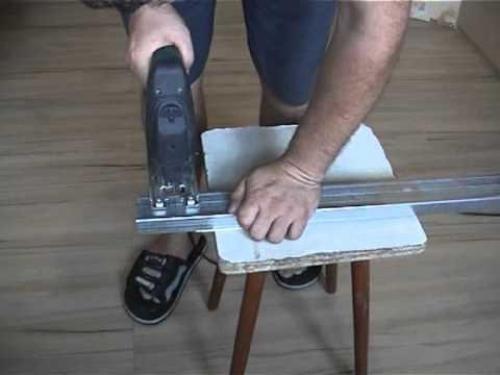

Резка профтруб электролобзиком

1. специальный станок для резки труб. Оборудование чаще всего используется профессионалами, так как отличается высокой стоимостью. В настоящее время специалистами используются два вида станков:

• оборудование с механической резкой, которая выполняется отрезным кругом или специальной пилкой;
• оборудование с лазером. Лазерная резка является более точной по сравнению с механическими аналогами.

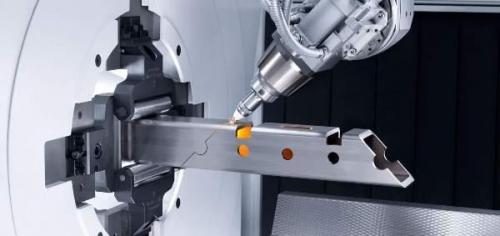

Использование специального станка с лазерной резкой

При выборе любого способа важно уделить особое внимание техники безопасности. В ходе резки профтруб образуется металлическая стружка, которая может повредить руки и глаза мастера, поэтому перед выполнением работы важно надеть перчатки и защитные очки.

Как отрезать профтрубу болгаркой

Наиболее популярным способом резки в бытовых условиях является применение болгарки. Как ровно резать болгаркой профильную трубу? Основная проблема выполнения работы заключается в корректной разметке.

Для нанесения разметки можно использовать:

• рулетку, угольник, маркер (карандаш), строительный уровень. Простейшие инструменты позволяют достаточно точно разметить угол реза, но в ходе выполнения работы углошлифовальная машинка может отклониться от заданной линии (оборудование не опирается на подставки, а находится на весу, то есть в руках мастера), что приведет к ошибке. По этой причине данный способ используется крайне редко;

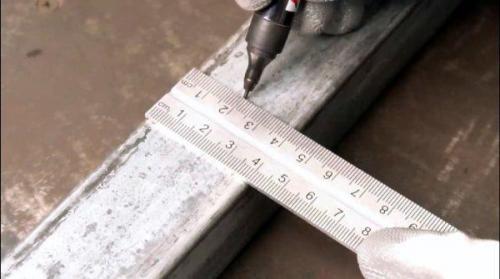

Нанесение разметки для реза при помощи угольника

Применение бумажного лекала

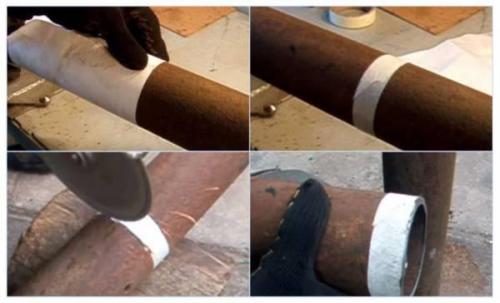

Самое простое приспособление для корректной резки под углом, например, для изготовления теплицы – это лекало, изготовленное из плотной бумаги.

Чтобы сделать рез под прямым углом (90°), необходимо:

1. плотным листом бумаги обернуть трубу и добиться полного совмещения краев;
2. зафиксировать лист в данном положении;
3. режем профильную трубу вдоль края бумаги.

Рез трубы под прямым углом

Чтобы произвести рез профтрубы под углом 45°, необходимо сложить лист бумаги пополам (по гипотенузе) и обернуть трубу так, чтобы совместить острые концы полученного треугольника.

Лекало для отрезки под углом 45°

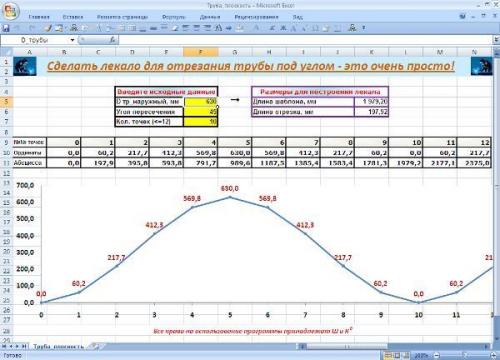

Автоматическое изготовление бумажного лекала компьютерной программой

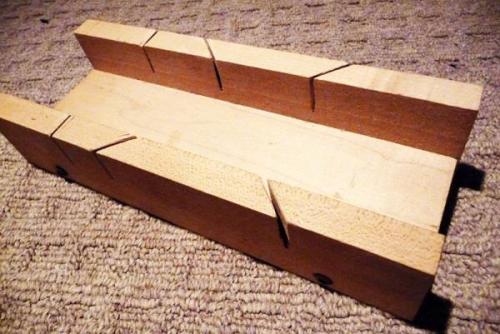

Использование стусла

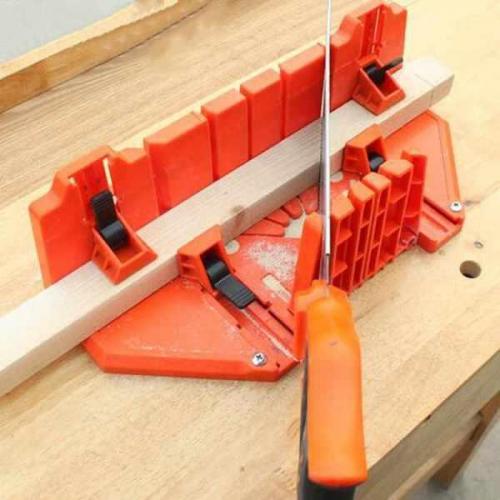

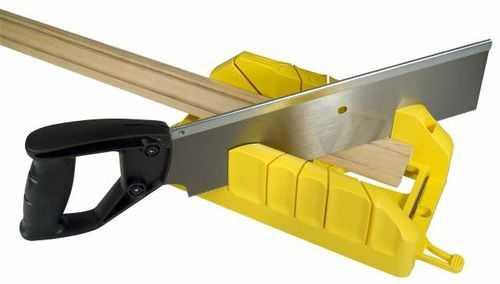

Корректно отрезать профтрубу под каким-либо углом позволяет строительное стусло. Приспособление применяется в следующем порядке:

1. профильная труба закрепляется внутри устройства и выравнивается под определенным углом;
2. при помощи встроенной ножовки делается предварительный рез;

Рез под углом при помощи строительного стусла

1. труба вынимается из стусла и прорезается по заготовке болгаркой. В данной ситуации место реза будет выделено и риск ошибки сводится к нулю.

Готовый мерительный инструмент отличается высокой стоимостью. Чтобы снизить финансовые затраты при выполнении строительных работ можно изготовить аналог стусла самостоятельно. Для этого изготавливается деревянный каркас с нишей под трубы и при помощи мерительных инструментов наносятся насечки под разными углами.

Как распилить профильную трубу вдоль. Приёмы резки труб под углом

Рассматривая приёмы работы – реза прямо или под углом – следует учитывать разный материал изделий, подвергаемых обработке. Так, рукава, изготовленные из полипропилена или тонкой меди, резать легче и проще, чем толстостенные стальные трубы.

Пластиковые изделия малых диаметров обрезаются под нужным углом с помощью . При этом контролировать угол можно обычным транспортиром. Резка полимерных труб также производится обычной ножовкой с мелкозубчатым полотном.

Разрезать трубы в процессе работы с этими элементами монтажа приходится очень часто. Популярный инструмент для таких случаев – так называемая болгарка. С помощью этого инструмента режут прямо и под углом

Наиболее частой потребностью в монтаже становится резка водопроводных, канализационных и вентиляционных труб под углом 45º.

Галерея изображений

Фото из

Резку труб для сборки трубопроводов выполняют, если в продаже нет фитинга, способного решить проблему, или требуется именно фигурный завершающий срез

Соединительный узел путем резки труб изготавливают, если между соседними патрубками меньше 45º. К примеру, если к одной коллекторной трубе подсоединяют три

Для того чтобы выполнить резку с максимальной точностью делают лекала. С их помощью производят разметку трубы

Резку металлических труб под углом в промышленных масштабах выполняют станки с ЧПУ. Частники режут болгаркой, закрепив трубу в тисках, или электропилой с фиксацией трубы в стусле

Отличным подспорьем в пространственной резке металлической трубы станет электролобзик по металлу. Однако перед работой желательно “набить руку” на бросовых обрезках

Резать профильную трубу легче и проще всего болгаркой. Фиксировать профиль можно как в тисках, так и в стусле

Если в сборке трубопровода планируется один или два раза сделать рез под углом, достаточно применить электропилу с полотном по металлу

Полимерную трубу под углом допустимо резать обычной ручной пилой, но очень важно зафиксировать ее в стусле, чтобы не испортить материал

Варианты резки трубы под различными углами

Угол между патрубками меньше 45 градусов

Нарезанные из трубы заготовки

Использование болгарки в разрезании труб

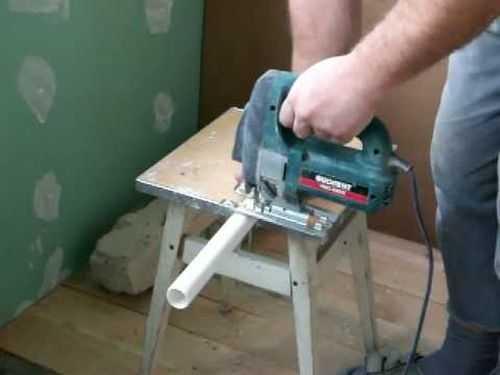

Использование электролобзика по металлу

Применение болгарки в резке профиля

Разрезание трубы электропилой

Резка полимерной трубы обычной пилой

Выясним, какие приспособления можно использовать для реза под различными углами.

Бумажное лекало для трубы

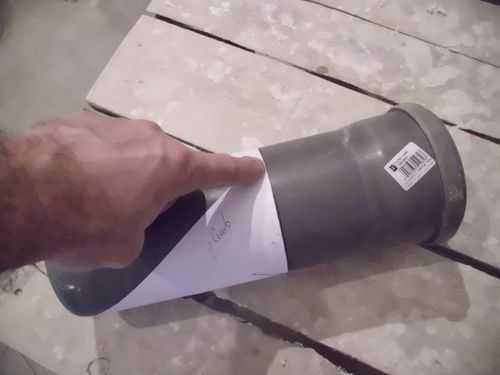

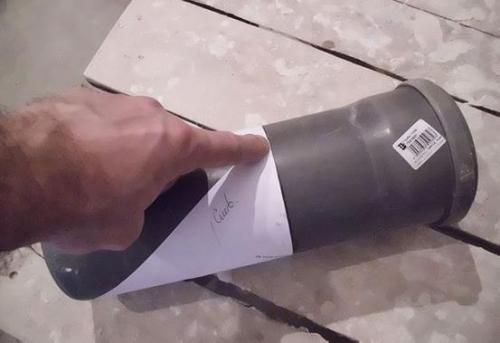

Для исполнения относительно точного реза можно применить несложную методику, где в качестве своеобразного лекала выступает обычный лист бумаги. Например, удачно подходит для создания лекала бумага принтерная формата А4.

Предварительно лист размечается под квадрат с помощью линейки. Размер диагонали квадрата должен быть равен длине окружности трубы, которую нужно отрезать. Лишние части листа обрезаются.

Простейший способ получения линии разметки на трубе для производства реза под углом 45 градусов. Используется обычный лист бумаги, который накладывается на корпус трубы в области отреза

Далее следующие действия:

1. Согнуть лист по диагонали, совместив противоположные углы.
2. Полученный треугольник повернуть так, чтобы линия гипотенузы была перпендикулярна оси трубы.
3. В таком положении обернуть бумагой трубную поверхность, совместив вместе крайние точки гипотенузы.
4. Нанести маркером метку реза по линии любого из катетов треугольника.
5. Обрезать трубу по намеченной линии.

Этим способом вполне удобно размечать и резать трубы под углом 45º в диапазоне диаметров от 32 до 63 мм. Для большего удобства разметки рекомендуется брать толстую, но мягкую бумагу. Также можно использовать паронит и похожие материалы.

Как грамотно подобрать и как его применять на деле, подробно описано в предложенной нами статье.

Грамотно сделанные лекала для фигурного раскроя трубы позволяют с предельно высокой точностью выполнить срезы. При этом зазор между подготовленными заготовками все же не исключен. В соединении металлических труб он “закрывается” сварным швом, при соединении пластиковых деталей используется специализированный шнур для пайки.
