Разметка профильной трубы отличается от круглой. Ее ручное выполнение может привести к значительной погрешности. Лучшим способом решения проблемы является создания шаблона для резки из того же самого профиля, но большего по диаметру.

Потребуется маленький отрезок профильной трубы. На нем с использованием угломера отметьте угол в 45 градусов. Теперь при помощи болгарки необходимо отрезать часть заготовки по маркированной линии. Края среза нужно отшлифовать, устранить дефекты. Остается просто вставить в шаблон для резки труб под углом первоначальное изделие. Затем нужно нанести разметку по линии среза большего профиля. А уже по ней разрезается сама труба.

В тексте описаны способы, как резать трубу под углом в 45 градусов. Когда разметка уже завершена, рекомендуется использовать болгарку. С ее помощью получится выполнить ровный разрез. Ее заменить можно с помощью ножовки по металлу. Еще разрезать изделие получится сваркой, но нужен опыт обращения с инструментом, в противном случае будут неровности. Читайте также: "Как ровно отрезать трубу – инструменты и способы отрезания".

Сейчас в строительных магазинах можно найти специальные инструменты для разреза труб. Но легче и дешевле самостоятельно изготовить шаблон.

При проведении работ по монтажу газовых или водопроводных магистралей часто возникает необходимость в изменении направления линии, при этом трубопровод обрезается и затем сваривается под нужным углом. Чаще всего направление меняется на 90 градусов, при этом встает вопрос – как отрезать трубу под 45 градусов, чтобы точно соединить стыки при сваривании.

Справиться с проблемой при углах обрезаемой кромки в 45 или 90 градусов можно при владении соответствующими знаниями и приемами, которые помогут сэкономить не только время, но и материалы при проведении работ. При других углах разворота решить задачу с помощью линейки и листа бумаги невозможно – на помощь придется вызывать компьютерную технику.

Как отрезать трубу под углом 22 5 градусов. Резка трубы под сорок пять градусов или другим углом

При различных работах домашние мастера иногда сталкиваются с необходимостью разметки и резки труб под сорок пять градусов.

Существует большое количество приспособлений промышленного производства для резки труб под разными углами, но стоимость таких устройств достаточно высока. В статье будут рассмотрены способы разметки труб под рез в 45 градусов в домашних условиях, без использования дорогостоящих приспособлений.

Разметка и резка профильной трубы

Разметка профильной трубы с первого взгляда представляется достаточно простым делом. Однако, скругленные углы при ручной разметке будут давать серьезную погрешность. По этой причине, удобнее будет сделать простейшее приспособление для разметки профильной трубы. Резка трубы из метала под 45° при использовании этого приспособления упрощается в разы.

Приспособление для резки труб под сорок пять градусов представляет собой отрезок п-образного стального профиля, отрезанный под углом в 45 градусов. Размеры профиля подбираются таким образом, чтобы в него свободно помещалась размечаемая труба. Для изготовления данного приспособления понадобятся следующие инструменты:

• Угломер;
• Чертилка по металлу;
• Угловая шлиф-машина (болгарка);
• Отрезной диск;
• Напильник.

Изготавливается такое приспособление для резки труб достаточно просто. Его удобно использовать для нарезки большого количества труб, например для сварки каркаса ворот из профнастила .

Из профиля вырезается заготовка длиной порядка 20-30 сантиметров. С помощью угломера на одном из торцов отрезка размечается угол в 45 градусов. После разметки, с помощью болгарки профиль разрезается. На полученном шаблоне необходимо проконтролировать точность угла. При необходимости шаблон дорабатывается напильником.

Читать также: Перила с элементами ковки фото

Резка трубы под сорок пять градусов с помощью такого шаблона существенно упрощается. Заготовку трубы вкладывают в шаблон и размечают с помощью чертилки. При разметке необходимо проконтролировать длину заготовки. После этого труба разрезается по нанесенным меткам с помощью болгарки.

Труба надрезается по диагональным линиям с двух сторон, после чего прорезаются прямые линии разметки. Такое приспособление для резки труб под углом существенно экономит время и деньги.

Разметка и резка труб под углом круглого сечения

Когда необходимо разрезать круглую трубу под углом в 45 градусов, приспособление, рассмотренное выше, может не подойти. Резка трубы под 45 градусов в этом случае производится по бумажным лекалам, обернутым вокруг заготовки. Лекало для разметки можно скачать тут .

Такие лекала распечатываются из специальных компьютерных программ. Также в интернете можно найти и распечатать уже готовые лекала под наиболее распространенные типоразмеры труб. Какой бы способ резки труб не был выбран, необходимо следить за точностью нанесения разметки. От этого зависит точность реза.

В крупных заготовительных мастерских разметку и резку труб производят на разметочно-отрезном агрегате, который позволяет получать детали трубопроводов с допуском ± 1 мм.

В небольших заготовительных мастерских и на монтажной площадке разметку труб производят на разметочных стеллажах, применяя обычный разметочный и измерительный инструмент: линейки, рулетки, чертилки, шаблоны и др.

Разметка трубы заключается в определении ее заготовительной длины и нанесении необходимых осей. Разметив трубу для резки, на ней намечают начала всех изгибов, отверстия для врезки отборов и тройников.

Для изготовления гнутого отвода и определения длины заготовки должны быть известны радиус (R) и угол (а) загиба трубы, длина свободных концов или длина прямого участка между отводами. Длину заготовки (рис. 1) определяют по формуле

Читать также: Крепеж сипа к стене

Где LОбщ – длина заготовки, м;

L= π/180*αR – длина изогнутом части, м;

L1 = L – S – длина прямого участка, м;

L2 = L1-S‑длина второго прямого участка, м; .

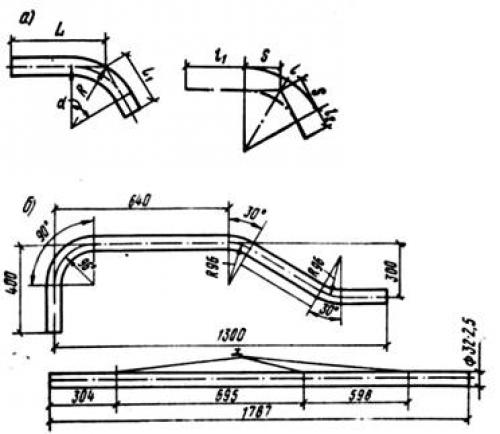

Рисунок 1. Разметка трубы для изгиба

• а – разметка отвода;
• б – участок трубопровода.

При пересечении двух труб тройник реза намечают по приспособлению, которое изготавливают на листе плотной бумаги. Вначале вычерчивают в двух проекциях и в натуральную величину пересечение двух труб, как показано на рис. 2. На врезаемой части трубы строят полуокружность, которую обычно делят на шесть частей (точки 1, 2, 3, 4, 5, 6). Через эти точки проводят прямые параллельные оси трубы. На второй проекции делают аналогичные построения, прямые проводят до пересечения с контуром трубы, в которую нужно сделать врезку (точки 0, 1, 2, 3). Проводя из этих точек параллельные прямые, как показано на рисунке, получим точки 0l, 1l, 2l, 3l, 4l, 5l, 6l.

Как разметить профильную трубу под 45 градусов. Как выполняется резка профильной трубы

Профильные трубы получили широкое применение в быту. Материал используется для сооружения тепличных комплексов,, столов и иной садовой мебели, навесов, качелей и иных малых архитектурных форм. Именно по этой причине важно знать, как правильно выполняется резка профильной трубы под углом 45 градусов, 90°и так далее, а также вдоль.

Отрез профтрубы

Способы резки труб

Чтобы отрезать профильную трубу, в том числе и под определенным углом, можно использовать следующий инструмент:

1. углошлифовальную машинку – болгарку (рисунок выше). Такой способ чаще всего применяется в бытовых целях, так как отличается простотой и доступностью оборудования;

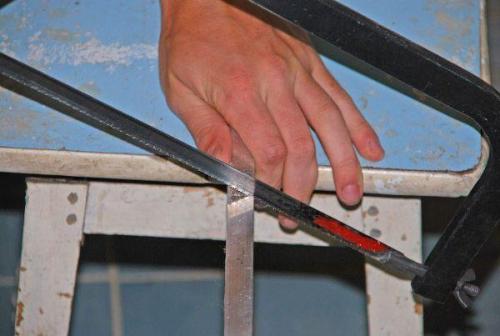

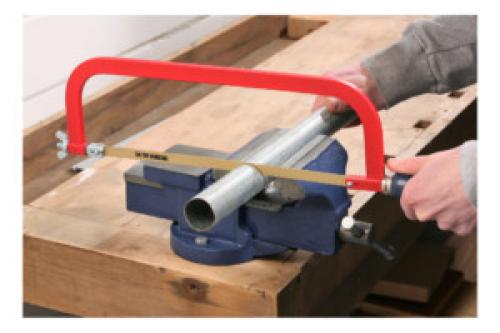

2. ножовку по металлу. Использование ножовки не отличается сложностью, но процесс выполнения работы достаточно трудоемкий;

Применение ножовки по металлу для резки профтруб

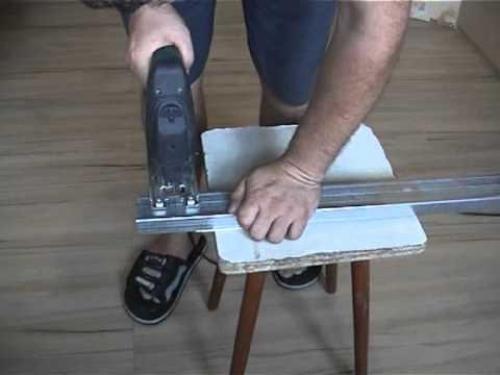

1. электрический лобзик. Для резки металла потребуется приобретение специальной пилки с алмазным покрытием. Работа выполняется достаточно быстро;

Резка профтруб электролобзиком

Применение электролобзика и ножовки невозможно для резки толстостенных профильных труб или труб, отличающихся большим диаметром.

1. специальный станок для резки труб. Оборудование чаще всего используется профессионалами, так как отличается высокой стоимостью. В настоящее время специалистами используются два вида станков:

• оборудование с механической резкой, которая выполняется отрезным кругом или специальной пилкой;
• оборудование с лазером. Лазерная резка является более точной по сравнению с механическими аналогами.

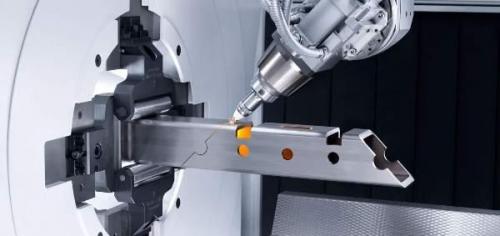

Использование специального станка с лазерной резкой

При выборе любого способа важно уделить особое внимание техники безопасности. В ходе резки профтруб образуется металлическая стружка, которая может повредить руки и глаза мастера, поэтому перед выполнением работы важно надеть перчатки и защитные очки.

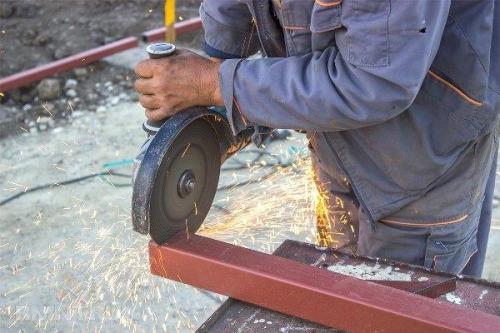

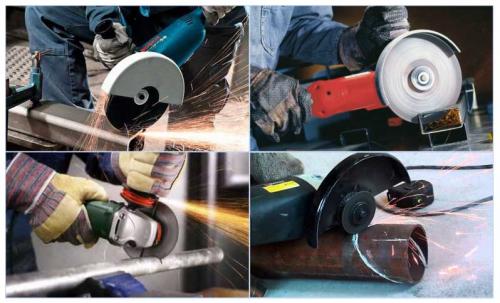

Как отрезать профтрубу болгаркой

Наиболее популярным способом резки в бытовых условиях является применение болгарки. Как ровно резать болгаркой профильную трубу? Основная проблема выполнения работы заключается в корректной разметке.

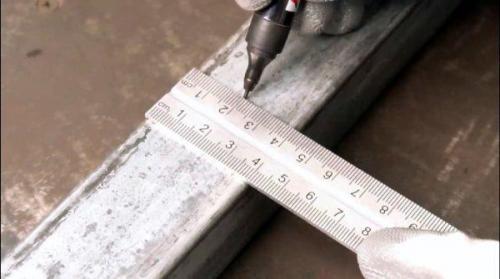

Для нанесения разметки можно использовать:

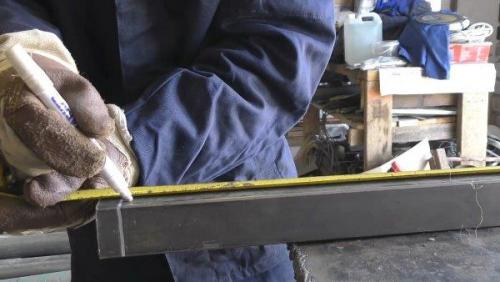

• рулетку, угольник, маркер (карандаш), строительный уровень. Простейшие инструменты позволяют достаточно точно разметить угол реза, но в ходе выполнения работы углошлифовальная машинка может отклониться от заданной линии (оборудование не опирается на подставки, а находится на весу, то есть в руках мастера), что приведет к ошибке. По этой причине данный способ используется крайне редко;

Нанесение разметки для реза при помощи угольника

• бумажное лекало;
• стусло.

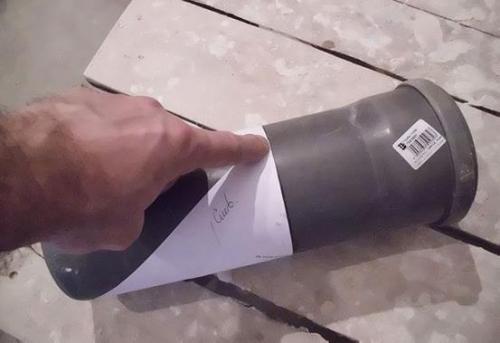

Применение бумажного лекала

Самое простое приспособление для корректной резки под углом, например, для изготовления– это лекало, изготовленное из плотной бумаги.

Бумажное лекало позволяет точно выполнить рез профильных труб под углами 45° и 90°.

Чтобы сделать рез под прямым углом (90°), необходимо:

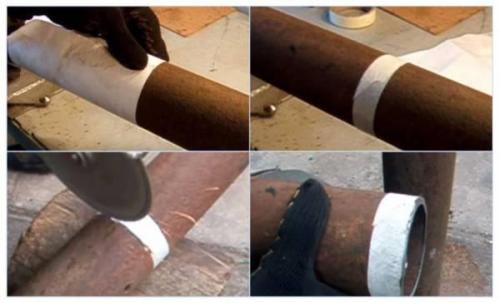

1. плотным листом бумаги обернуть трубу и добиться полного совмещения краев;
2. зафиксировать лист в данном положении;
3. режем профильную трубу вдоль края бумаги.

Рез трубы под прямым углом

Чтобы произвести рез профтрубы под углом 45°, необходимо сложить лист бумаги пополам (по гипотенузе) и обернуть трубу так, чтобы совместить острые концы полученного треугольника.

Лекало для отрезки под углом 45°

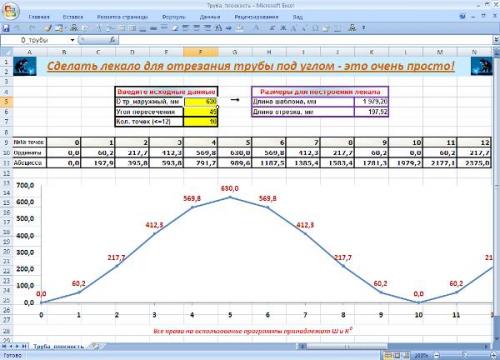

Профессиональными мастерами используются специальные компьютерные программы, позволяющие более точно создать бумажное лекало для резки профтруб под любым углом.

Автоматическое изготовление бумажного лекала компьютерной программой

Использование стусла

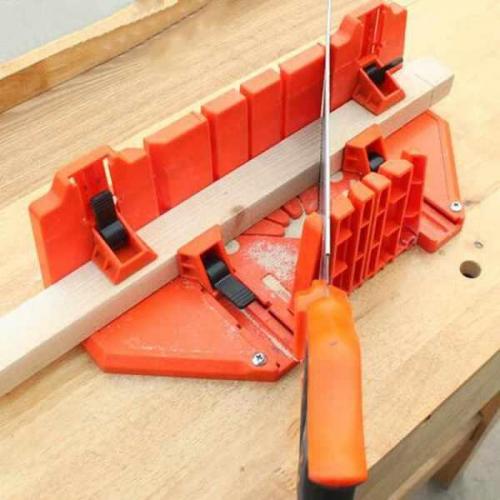

Корректно отрезать профтрубу под каким-либо углом позволяет строительное стусло. Приспособление применяется в следующем порядке:

1. профильная труба закрепляется внутри устройства и выравнивается под определенным углом;
2. при помощи встроенной ножовки делается предварительный рез;

Рез под углом при помощи строительного стусла

1. труба вынимается из стусла и прорезается по заготовке болгаркой. В данной ситуации место реза будет выделено и риск ошибки сводится к нулю.

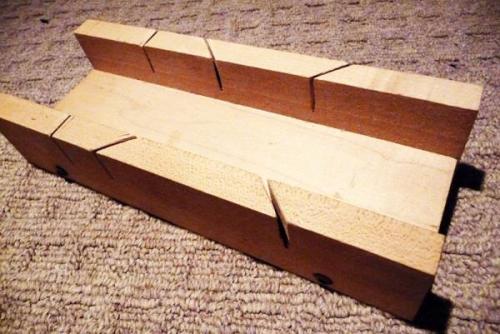

Готовый мерительный инструмент отличается высокой стоимостью. Чтобы снизить финансовые затраты при выполнении строительных работ можно изготовить аналог стусла самостоятельно. Для этого изготавливается деревянный каркас с нишей под трубы и при помощи мерительных инструментов наносятся насечки под разными углами.

Как согнуть профильную трубу под 135 градусов. Сгибание профильных изделий посредством трубогиба

Чтобы придать нужный радиус изгиба профильной трубы, применяют специальный слесарное устройство под названием «трубогиб». Опорой станка служит устойчивая станина из металлопроката с закрепленным сверху подвижным металлическим колесом. Во время перемещения вдоль грани жестко закрепленного отрезка, подвижным колесом происходит загиб трубы в нужном направлении.

Трубогибы классифицируются по способу привода:

• С ручным приводом. Этот способ применяется для изгиба трубы небольшого поперечного сечения.
• Электрический. Станки с электрическим приводом оправданы в тех случаях, когда требуется сгибать большое количество профильного проката с большими габаритами. Изгибаемые элементы получаются с ровными и гладкими краями.

Для того как согнуть профильную трубу в единичном количестве, а также для выполнения одноразовых работ покупать собственный трубогибочный станок нецелесообразно и нерентабельно.

Стоит подумать об аренде устройства или, о самостоятельном изготовлении устройства своими руками.

Профилегибочный станок – устройство с валами, один из которых со свободным ходом под давлением равномерно выгибает трубу нужной формы по всей длине. Валы выточены под определенное сечение. Давление происходит постепенно, пока не будет достигнут нужный изгиб. Усилие придается вручную или с помощью электропривода, гидравлики.

Благодаря особенностям конструкции профилегиб качественно сгибает стальной трубопрокат без нагревания как в отдельном участке, так и по всей длине под различным углом, в различных плоскостях.

Изготовить гибочное устройство своими руками также возможно, на это уйдет много усилий, времени и средств, однако процесс выгибания труб станет легче. Ручной станок для гибки профиля прост в эксплуатации, имеет небольшие габариты, его можно установить в гараже или небольшой мастерской. Трубогибу следует обеспечить надежное устойчивое положение, работу следует выполнять не спеша, постоянно проверяя соответствие шаблону.

Как гнуть профильную трубу в домашних условиях, вопрос непростой. Следует учесть много нюансов и сделать все правильно, дабы не испортить материал. Большое внимание уделяется размерам сечения, толщине стенки, расчету радиуса изгиба, также стоит решить – применять нагрев, наполнитель или нет.

Резка профильной трубы под 90 градусов. Способы резки труб большого диаметра

Понятие «большой диаметр» следует рассматривать применительно не к магистральным трубопроводам, а к тем, которые практически могут встретиться в домашнем хозяйстве. В соответствии с нормами СНиП 2.04.01-85 Ду для внутренних систем водоснабжения и канализации не превышает 80…100 мм.

Большинство труборезов не рассчитано на работу с такими диаметрами, поэтому придётся воспользоваться ножовкой. Ножовочные станки могут резать с круговым движением полотна, или с возвратно-поступательным. Производительность в последнем случае ниже, зато повышается стойкость ножовочного полотна. Поскольку процесс резки может занимать длительное время, следует принять меры к обеспечению наилучшего качества среза. Для этого:

• Периодически смазывают зубья маслом средней вязкости (типа «Индустриальное -20»);
• Правильно распределять максимальное усилие: продольная жёсткость полотна мала, а инструментальная сталь – твёрдая и хрупкая. Поэтому сломать полотно проще простого;
• При высокоскоростном срезе из-за нагрева заготовки происходит самопроизвольное тепловое расширение металла. Поэтому ширину среза следует скорректировать, выбрав полотно нужной толщины;
• Ближе к окончанию процесса разделения скорость резки снижают, чтобы избежать «провала» полотна внутрь зажимного приспособления.

Дополнительные трудности появляются, когда необходимо распилить заготовки из мягких металлов – меди или алюминия. «Намазывание» металла заготовки на ножовочное полотно ухудшает качество зоны распила, поэтому периодически следует очищать боковую поверхность полотна от стружки.
